2.1.1练习使用显微镜 课件(共40张PPT) 人教版七年级上册生物

(共40张PPT)
2.1.1 练习使用显微镜
学习目标
1.说出显微镜的基本结构与其功能。
2.学会使用显微镜。
一、显微镜的结构与功能

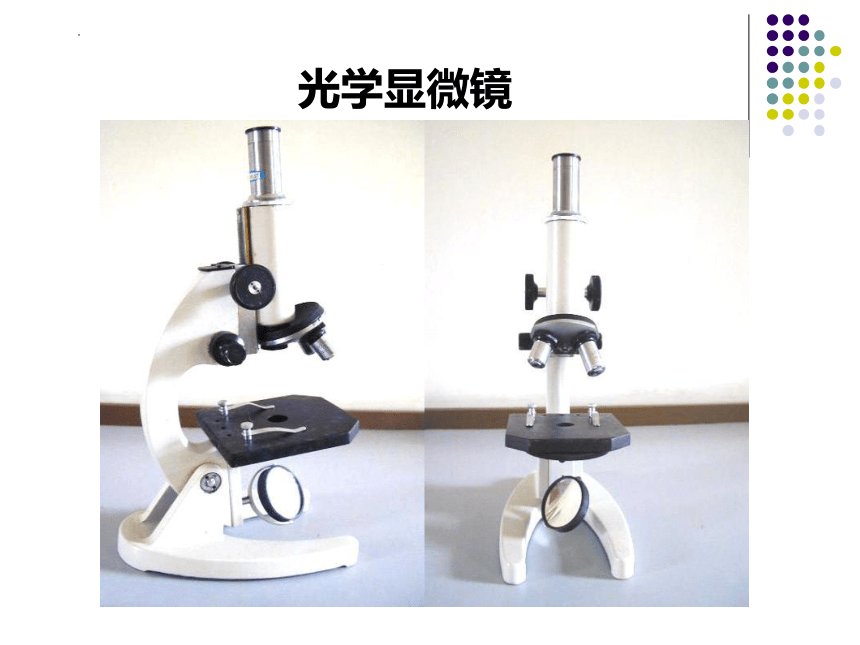

光学显微镜

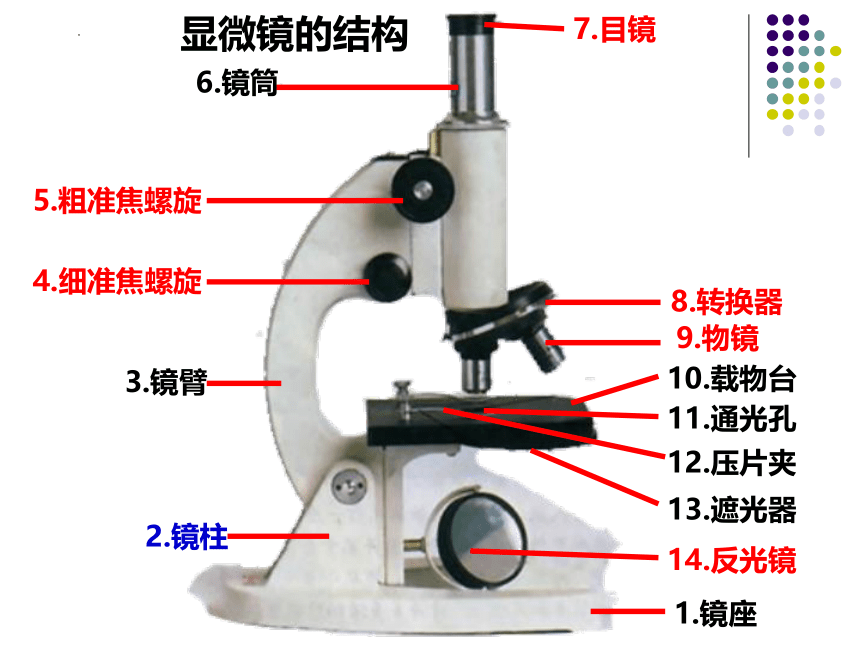

显微镜的结构
5.粗准焦螺旋
4.细准焦螺旋
3.镜臂
2.镜柱
7.目镜
6.镜筒
8.转换器
9.物镜
10.载物台
1.镜座
12.压片夹
14.反光镜
13.遮光器
11.通光孔
5.粗准焦螺旋
4.细准焦螺旋
3.镜臂
2.镜柱
7.目镜
6.镜筒
1.镜座

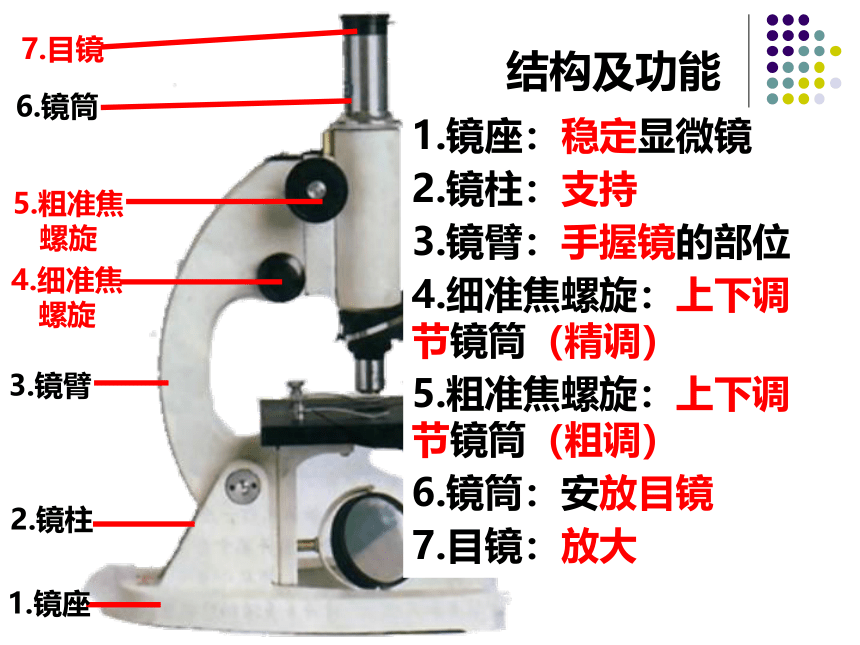

结构及功能
1.镜座：稳定显微镜
2.镜柱：支持
3.镜臂：手握镜的部位
4.细准焦螺旋：上下调节镜筒（精调）
5.粗准焦螺旋：上下调节镜筒（粗调）
6.镜筒：安放目镜
7.目镜：放大
8.转换器
9.物镜
10.载物台
12.压片夹
14.反光镜
13.遮光器
11.通光孔

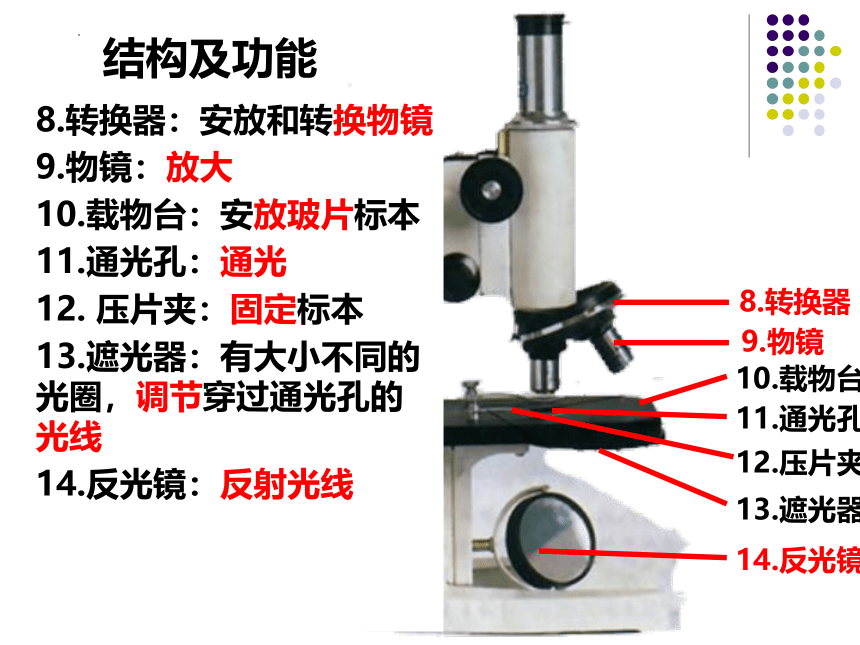

结构及功能
8.转换器：安放和转换物镜
9.物镜：放大
10.载物台：安放玻片标本
11.通光孔：通光
12. 压片夹：固定标本
13.遮光器：有大小不同的光圈，调节穿过通光孔的光线
14.反光镜：反射光线

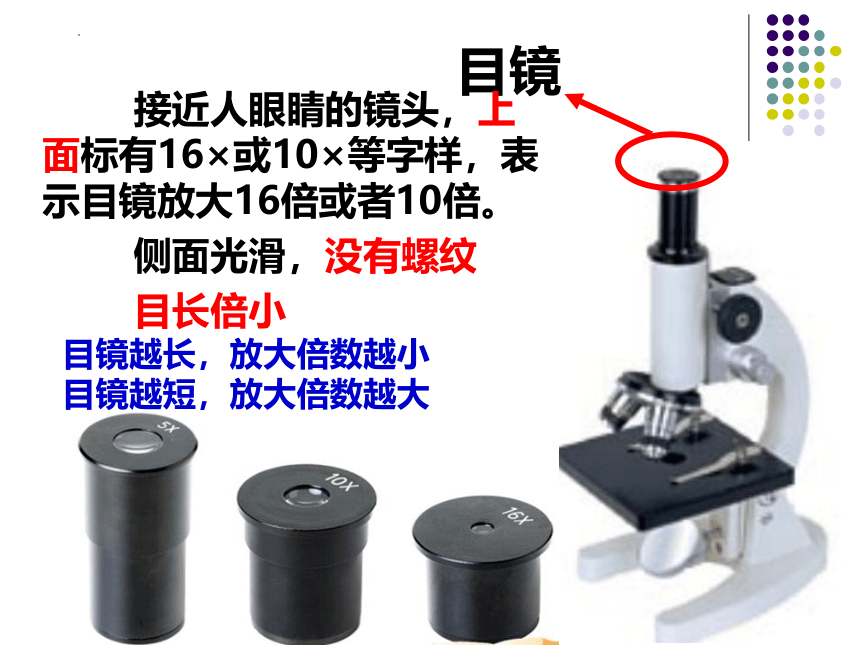

目镜
接近人眼睛的镜头，上面标有16×或10×等字样，表示目镜放大16倍或者10倍。
侧面光滑，没有螺纹
目长倍小
目镜越长，放大倍数越小
目镜越短，放大倍数越大
物镜
接近观察物体的镜头，侧面标有10/或40/等字样，表示物镜放大10倍或40倍。
侧面有螺纹
物长倍大
物镜越长，放大倍数越大

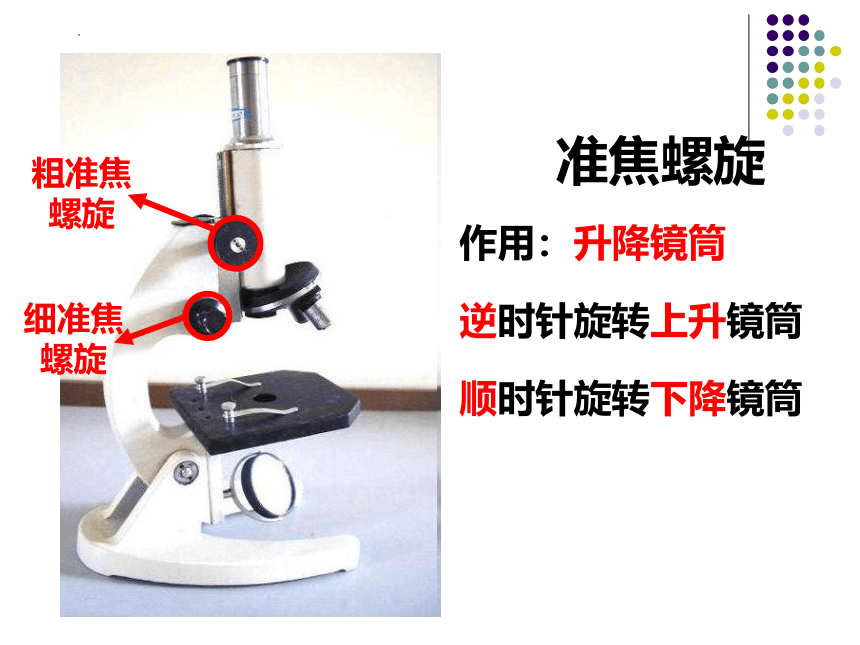

准焦螺旋
粗准焦螺旋
细准焦螺旋
作用：升降镜筒
逆时针旋转上升镜筒
顺时针旋转下降镜筒
遮光器
调节穿过通光孔的光线
光圈
载物台

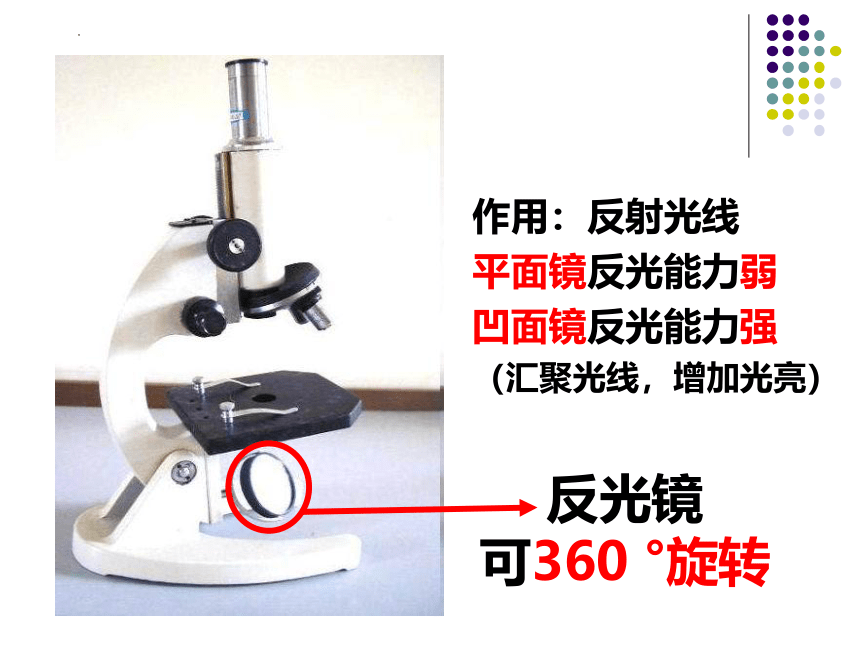

反光镜
可360 °旋转
作用：反射光线
平面镜反光能力弱
凹面镜反光能力强
（汇聚光线，增加光亮）
二、显微镜的使用
方法步骤：
一、取镜和安放
二、对光
三、观察
四、复原归位
一、取镜和安放
①将显微镜取出，应一只手握住镜臂，另一只手托住镜座。
②把显微镜放在实验台距边缘7厘米左右处（一巴掌）。安装好目镜和物镜。
二、对光
③转动转换器，使低倍物镜对准通光孔（物镜前端与载物台要保持2cm左右的距离）。
④用一个较大的光圈对准通光孔。一只眼注视目镜内。转动反光镜，使反射光线经过通光孔、物镜、镜筒到达目镜。以通过目镜看到明亮的圆形视野为宜。
对光完成的标志：
看到明亮的圆形视野
三、观察
⑤把所要观察的玻片标本正面朝上放到载物台上，用压片夹压住。标本要正对通光孔的中心。
⑥转动粗准焦螺旋，使镜筒缓缓下降，直到物镜接近玻片标本为止。
注意：此时眼睛一定要从侧面看着物镜。
防止压碎标本
⑦一只眼（左眼）看目镜内看，同时逆时针方向转动粗准焦螺旋，使镜筒缓缓上升，直到看清物像为止。再略微转动细准焦螺旋，使看到的物像更加清晰。
四、复原归位
实验完毕，把显微镜的外表擦拭干净。如需擦拭目镜和物镜，请用擦镜纸。转动转换器，把两个物镜偏到两旁，并将镜筒缓缓下降到最低处。最后把显微镜放进镜箱里，送回原处。
一取二放，三安装。四转低倍，五对光。
六上玻片，七下降。八升镜筒，细观赏。
看完低倍，转高倍。九退整理，后归箱。
识记口诀
一、取镜和安放
右手握、左手托；略偏左、安双镜。
二、对光
低倍（物）镜、左眼看、右眼睁、转反光。
三、观察
压标本、降镜筒、左眼看、升镜筒。
四、复原归位
练习使用显微镜
1.显微镜的成像规律是什么？
2.显微镜中的物像移动规律如何？
3.显微镜的放大倍数应该如何计算？
上
成像规律（倒像）
上下颠倒
左右相反
目镜内看到的现象：
上
标本摆放方式：
上
试一试：向上移动玻片标本
物像的移动方向和标本的移动方向____
相反
上
点击播放动图
目镜内看到的现象：
标本摆放方式：
上
上
点击播放动图
目镜内看到的现象：
标本摆放方式：
物像的移动方向和标本的移动方向____
相反
上
上
点击播放动图
移动物像到中央：物像在哪个方向，标本就往
哪个方向移
目镜内看到的现象：
标本摆放方式：
100倍
200倍
注意：低倍镜换成高倍镜后，细胞体积变大、数量减少、颜色变浅。
注意：低倍镜换成高倍镜后，细胞大小、数量多少、颜色深浅的变化。
放大倍数越大，视野越 ，看到的细胞数量越 ，但结构越 。
1
呵呵呵
放大50倍，看到17个细胞，放大300倍看到__个细胞。
5
少
50倍
300倍
目镜内看到的现象：
标本：
暗
清晰
物镜
目镜
5×
放大倍数
10×
16 ×
显微镜放大倍数的计算：
显微镜的放大倍数=
目镜放大倍数×物镜的放大倍数
50
100
160
200
400
640
40
10
一、显微镜成像规律（倒像）
上下颠倒，左右相反
二、移动物像到中央：
物像在哪个方向，标本就往 哪个方向移
三、放大规律
放大倍数越大，视野越暗，看到的细胞数量越少，但结构越清晰。
放大倍数=目镜放大倍数×物镜放大倍数
课堂小结
显微镜的规律
课后练习
1、判断下列说法是否正确。正确的画“√”，错误的
画“×”。
(1)对光完成的标志是要看到明亮的圆形视野。 （ ）
(2)用显微镜观察英文字母“P”, 看到的物像是“b”。
（ ）
(3)观察时，用一只眼看着目镜，另一只眼睁开的目的
是便于画图。 （ ）
(4)当光线较暗时，用反光镜的凹面来对光。 （ ）
√
√
√
×
2.几个同学围看一台显微镜时，视野有时会变暗，这是为什么？
3.如果将写有“上”字的玻片换成写有“上”字的不透明纸，请问，此时在显微镜下能看清“上”字吗？为什么？
同学挡住了光线。
不能，光线无法通过不透明纸。
5.用下列四台显微镜观察洋葱鳞片叶内表皮细胞，视野中细胞数最多的是几 号显微镜？为什么？
6.如果显微镜视野中出现了一个污点，你用什么办法判断这个污点是在目镜 还是在玻片上？
转动目镜，若污点移动，则它在目镜上；否则，移动标本，若污点移动，则它在标本上；否则，可判断它在物镜上。
显微镜序号 目镜 物镜
1 5× 40×
2 10× 40×
3 10× 4×
4 12.5× 10×
200
400
40
125
√
巩固练习
1.当显微镜物镜由低倍换成高倍后，视野亮度比原来＿＿＿，此时可采用的方法一是换成＿＿＿反光镜，二是将光圈 。
暗
凹面
调大
2.取放显微镜时，正确的方法是一手＿＿＿＿，另一只手＿＿＿＿＿＿。
握镜臂
托住镜座
3.对光时要让＿＿倍物镜对准通光孔，物镜前端离载物台面需要保持＿＿cm的距离。
低
2
4.让显微镜镜筒下降时，眼睛应注视（ ）
A.镜筒 B.目镜 C.物镜 D.准焦螺旋
C
6.透明胶片上有一个字母“F”，在显微镜下看到的应是（ ）
A. F B. C. D.
5.在视野中，标本物像偏向视野左上方，欲将其移到视野中央，应将装片移动的方向是（ ）
A.左上方 B.左下方
C.右上方 D.右下方
A
D
F
7.观察同一材料的同一部位时，高倍物镜与低倍物镜相比，其（ ）
A.物像小、视野亮，看到的细胞数目多
B.物像小、视野暗，看到的细胞数目少
C.物像大、视野暗，看到的细胞数目少
D.物像大、视野亮，看到的细胞数目多
C
8.用显微镜观察某标本时，已知目镜的放大倍数为10×，物镜的放大倍数为40×，则物像的放大倍数为（ ）
A.长度、宽度均放大400倍 B.面积放大了400倍
C.长度或宽度均放大40倍 D.体积放大了400倍
A
9.某同学在用显微镜观察标本时，发现视野中总有污物存在，移动玻片时污物不动；换上高倍物镜，污物仍存在，那么污物在（ ）
A.玻片上 B.物镜上
C.反光镜上 D.目镜上
D
谢谢！
