第四章　光现象
人教版
专题训练七　光现象实验及拓展
【分类训练】
类型一　探究光的反射定律

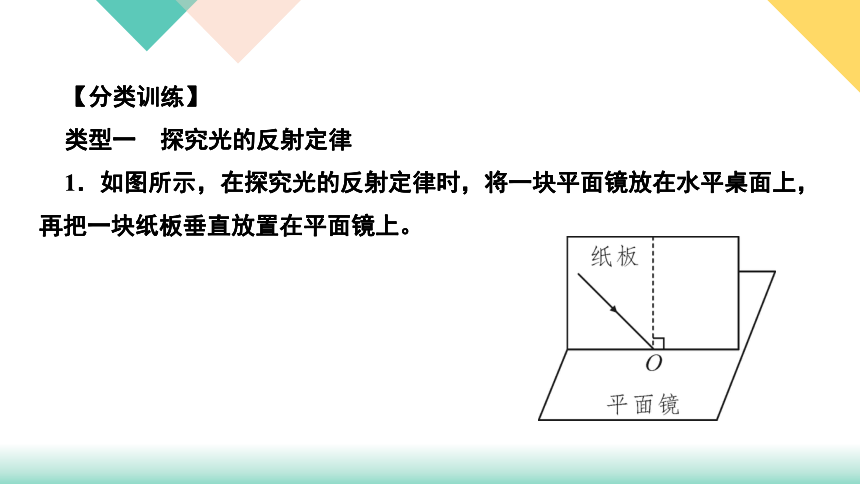

1．如图所示，在探究光的反射定律时，将一块平面镜放在水平桌面上，再把一块纸板垂直放置在平面镜上。
【分类训练】
类型一　探究光的反射定律
1．如图所示，在探究光的反射定律时，将一块平面镜放在水平桌面上，再把一块纸板垂直放置在平面镜上。

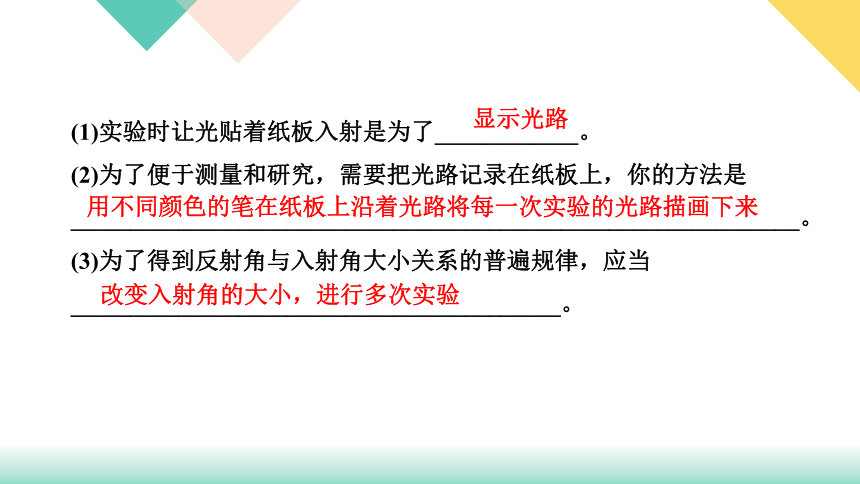

(1)实验时让光贴着纸板入射是为了____________。
(2)为了便于测量和研究，需要把光路记录在纸板上，你的方法是
_____________________________________________________________。
(3)为了得到反射角与入射角大小关系的普遍规律，应当
_________________________________________。
显示光路
用不同颜色的笔在纸板上沿着光路将每一次实验的光路描画下来
改变入射角的大小，进行多次实验

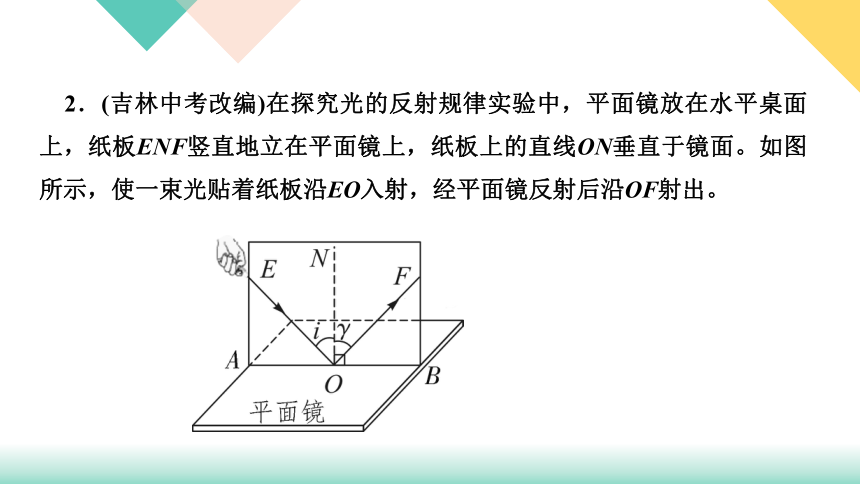

2．(吉林中考改编)在探究光的反射规律实验中，平面镜放在水平桌面上，纸板ENF竖直地立在平面镜上，纸板上的直线ON垂直于镜面。如图所示，使一束光贴着纸板沿EO入射，经平面镜反射后沿OF射出。

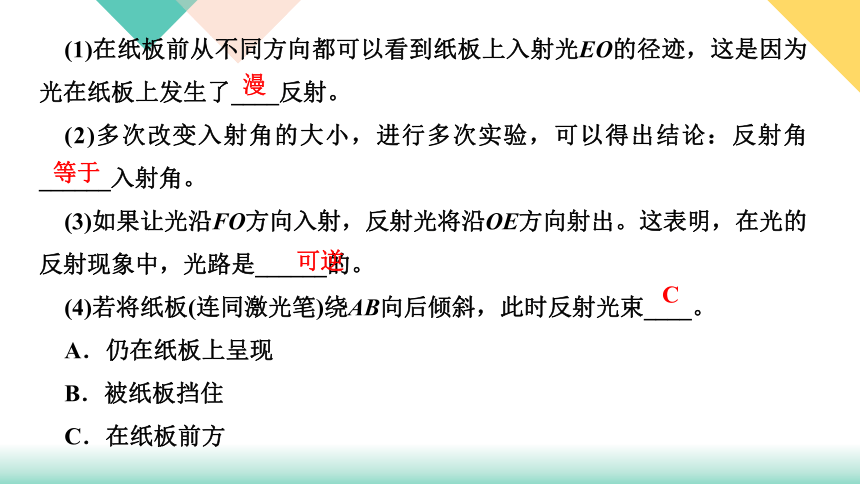

(1)在纸板前从不同方向都可以看到纸板上入射光EO的径迹，这是因为光在纸板上发生了____反射。
(2)多次改变入射角的大小，进行多次实验，可以得出结论：反射角______入射角。
(3)如果让光沿FO方向入射，反射光将沿OE方向射出。这表明，在光的反射现象中，光路是______的。
(4)若将纸板(连同激光笔)绕AB向后倾斜，此时反射光束____。
A．仍在纸板上呈现
B．被纸板挡住
C．在纸板前方
漫
等于
可逆
C
类型二　探究平面镜成像的规律

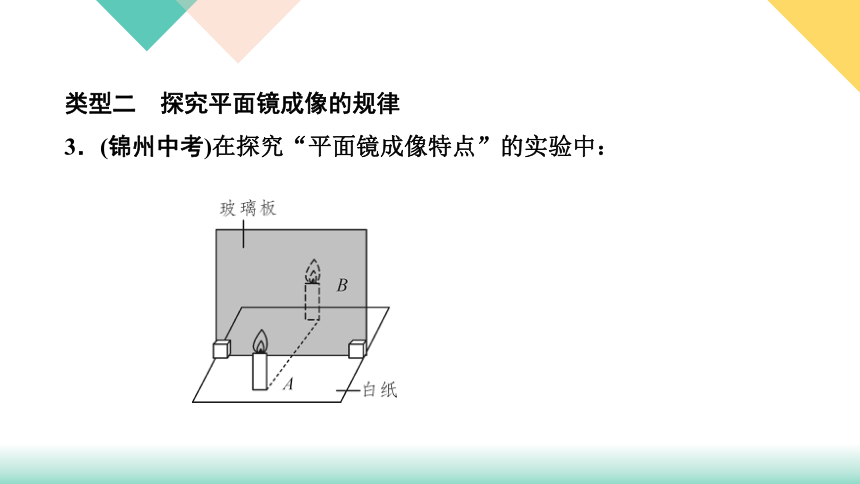

3．(锦州中考)在探究“平面镜成像特点”的实验中：

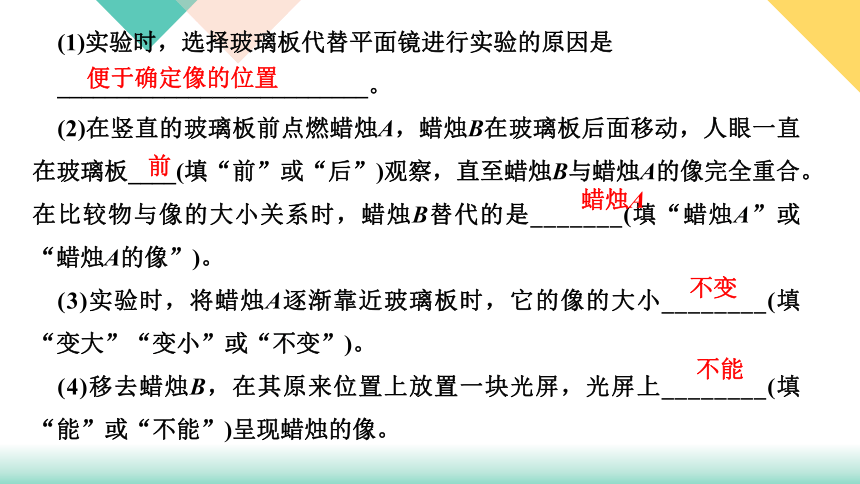

(1)实验时，选择玻璃板代替平面镜进行实验的原因是
__________________________。
(2)在竖直的玻璃板前点燃蜡烛A，蜡烛B在玻璃板后面移动，人眼一直在玻璃板____(填“前”或“后”)观察，直至蜡烛B与蜡烛A的像完全重合。在比较物与像的大小关系时，蜡烛B替代的是_______(填“蜡烛A”或“蜡烛A的像”)。
(3)实验时，将蜡烛A逐渐靠近玻璃板时，它的像的大小________(填“变大”“变小”或“不变”)。
(4)移去蜡烛B，在其原来位置上放置一块光屏，光屏上________(填“能”或“不能”)呈现蜡烛的像。
便于确定像的位置
前
蜡烛A
不变
不能
4．(通辽中考)某同学为了探究“平面镜成像时，像与物到平面镜的距离的关系”，所用的实验器材有：单面镀膜的玻璃板、支架、两个相同的跳棋、白纸和刻度尺。实验装置如图甲所示。
(1)在白纸上画一条直线，将玻璃板竖直立在白纸上，使玻璃板
______(填“有膜”或“无膜”)那一面的下边线与直线重合。
(2)用镀膜玻璃板和跳棋做实验，实验环境有：①几乎无光的实验室；②有阳光的实验室。在____(填“①”或“②”)中进行实验效果好。
(3)在同样的实验环境下，用镀膜玻璃板实验比用普通玻璃板实验成像更清楚，主要原因是____________________________
有膜
②
镀膜增强了对光的反射
(4)在白纸上沿跳棋A和B的边缘画圆，测出物距u(物到平面镜的距离)和像距v(像到平面镜的距离)的值如下表：
实验次数 1 2 3
物距u/cm 3.39 5.11 6.39
像距v/cm 5.22 6.51
①如图乙所示，第1次实验测量的物距是A的右端到直线的距离，则像距v1＝______ cm。
②该同学发现三次实验的像距都比物距略大一些，原因是____(只有一个正确选项，将正确选项的字母填在横线上)。
A．刻度尺测量像距时存在误差
B．玻璃板有一定厚度
C．物和像的标记点不对应
D．玻璃板没有竖直放置
3.50
B
类型三　光的折射(含色散、不同物质的折射能力)
5．小红同学在探究“光的折射特点”的实验，如图所示是光从空气射入水中时的光路。实验中发现，折射光线、入射光线和法线在同一平面内，折射光线和入射光线分别位于法线的两侧。通过实验还得到如下数据：
入射角α 0° 15° 30° 45° 60°
反射角β 0° 15° 30° 45° 60°
折射角γ 0° 11° 22.1° 35.4° 40.9°
(1)分析表中数据，可得出结论：
①光从空气斜射到水面时，将同时发生光的_______和_______现象。
②光从空气斜射到水面时，折射角随入射角的变化关系是
_______________________________，且折射角总_______(填“大于”“等于”或“小于”)入射角。当光从空气垂直射到水面时，折射角等于_______。
反射
折射
折射角随入射角的增大而增大
小于
0°
(2)小红同学根据上述实验中的发现和结论②总结出了光的折射特点。请你对小红同学通过上述探究实验得出光的折射特点的过程作出评价。是否存在不足？答：____(填“是”或“否”)，请简要说明理由：
________________________________________。
是
实验只进行了一次，结论存在偶然性
6．(贵阳中考)光从空气斜射入水和玻璃时都会发生折射现象，但是水和玻璃的折射情况会相同吗？为了探究这个问题，小华选择了光屏、透明玻璃砖、水槽、激光电筒等器材进行实验。他在光屏上画出互相垂直的NN′和MM′两条线段并相交于O点，如图甲所示。
(1)小华将玻璃砖的一个表面与MM′齐平放置，让激光电筒发出的光线从A点向O点入射，他看到了如图乙所示的光路(AO、OC为同一直线)。你认为出现光线OC是因为
_________________________________________________，鉴于本实验的目的，此时最应该记录的两条光线是__________。
(2)接下来他要观察光从空气中进入水中的情况，他将光屏竖直放入水槽中(使线段MM′水平)，并向水槽中慢慢注水至水面与MM′齐平，入射光线应从A点向O点射入，这是为了保证_____________，其实本实验小华还考虑了入射光线所在一侧的___________相同。
有部分光线并没有通过玻璃砖，而依旧在空气中传播
AO和OB
入射光线重合
入射角
(3)小华最终在光屏上记录下了如图丙所示的光路图(OE为水中的折射光线)。通过分析光路，你认为玻璃和水这两种介质对光的偏折能力较强的是_______。
(4)若激光以相同的入射角分别从玻璃和水中斜射入空气中，则_______射出的折射光线更远离法线。
玻璃
玻璃
7．如图所示，太阳光通过三棱镜后，在光屏上会形成一条彩色光带，这种现象叫_________，这一现象表明_______________________________。
在该实验中，小明在测量不同色光区域的温度时，发现温度计放在____(填“A”或“B”)的外侧时温度计示数上升得较快，说明在这一区域有一种看不见的光，这种光叫_________，其主要特性是具有____效应。
光的色散
太阳光是由多种色光混合而成的
A
红外线
热
