2022-2023学年人教版物理八年级上册作业课件第五章 第1节　透镜(共21张PPT)

(共21张PPT)
第五章　透镜及其应用
人教版
第1节　透镜

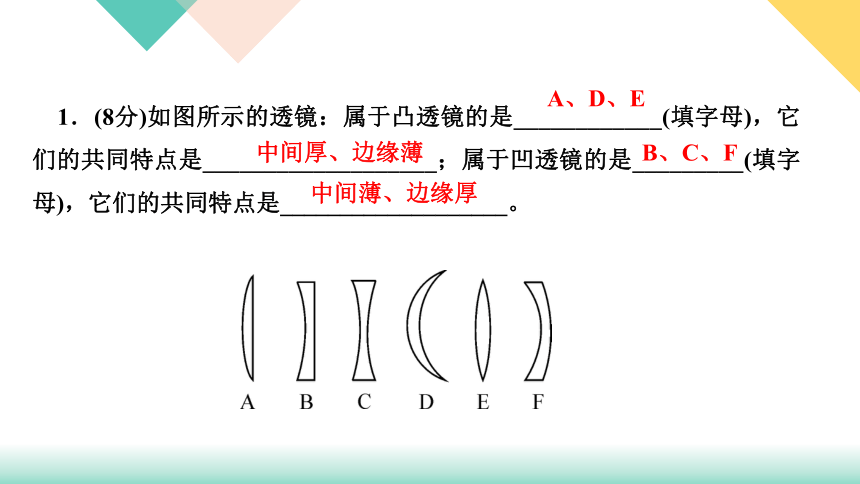

1．(8分)如图所示的透镜：属于凸透镜的是____________(填字母)，它们的共同特点是___________________；属于凹透镜的是_________(填字母)，它们的共同特点是___________________。
A、D、E
中间厚、边缘薄
B、C、F
中间薄、边缘厚

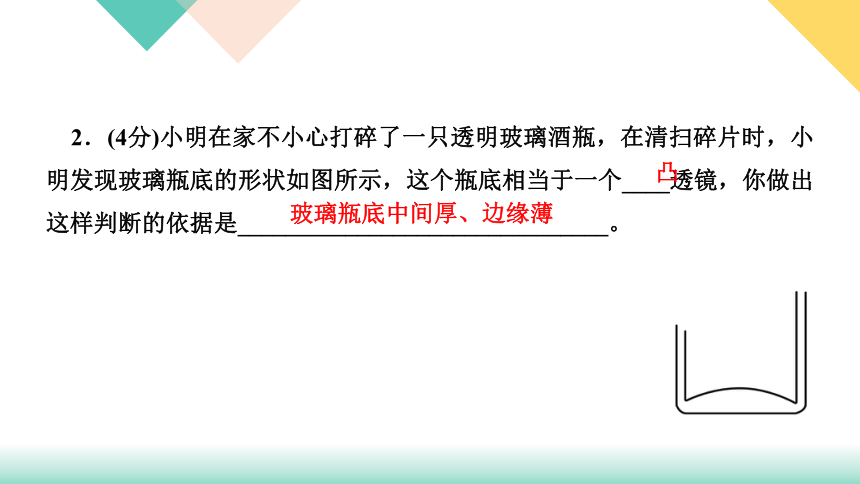

2．(4分)小明在家不小心打碎了一只透明玻璃酒瓶，在清扫碎片时，小明发现玻璃瓶底的形状如图所示，这个瓶底相当于一个____透镜，你做出这样判断的依据是_______________________________。
凸
玻璃瓶底中间厚、边缘薄

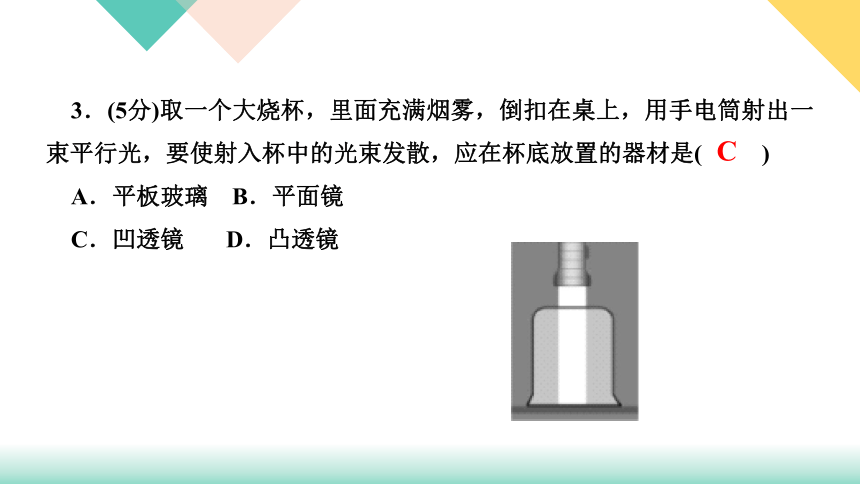

3．(5分)取一个大烧杯，里面充满烟雾，倒扣在桌上，用手电筒射出一束平行光，要使射入杯中的光束发散，应在杯底放置的器材是( )
A．平板玻璃 B．平面镜
C．凹透镜 D．凸透镜
C

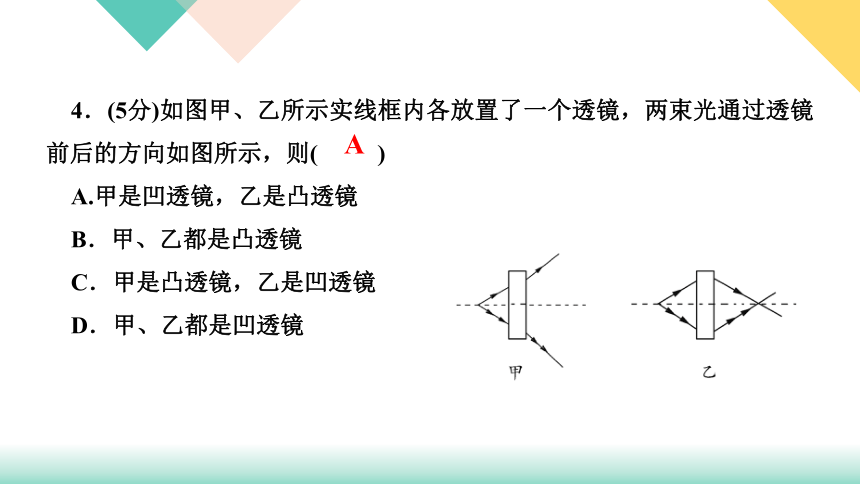

4．(5分)如图甲、乙所示实线框内各放置了一个透镜，两束光通过透镜前后的方向如图所示，则( )
A.甲是凹透镜，乙是凸透镜
B．甲、乙都是凸透镜
C．甲是凸透镜，乙是凹透镜
D．甲、乙都是凹透镜
A

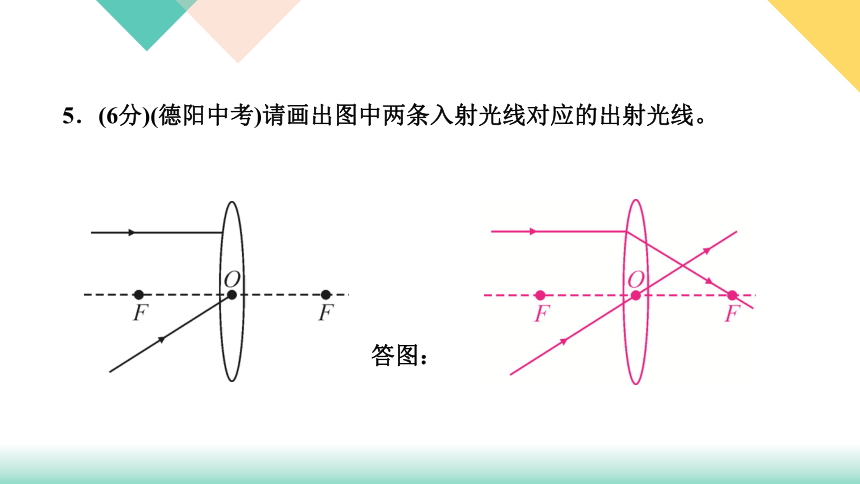

5．(6分)(德阳中考)请画出图中两条入射光线对应的出射光线。
答图：

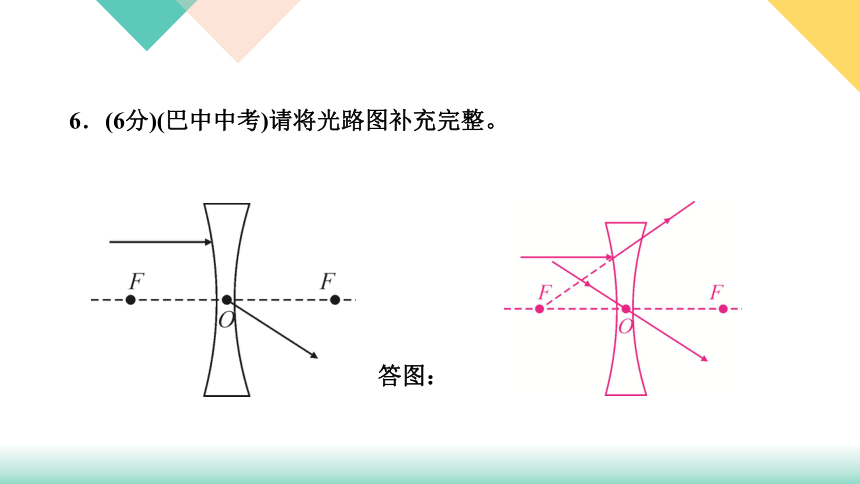

6．(6分)(巴中中考)请将光路图补充完整。
答图：

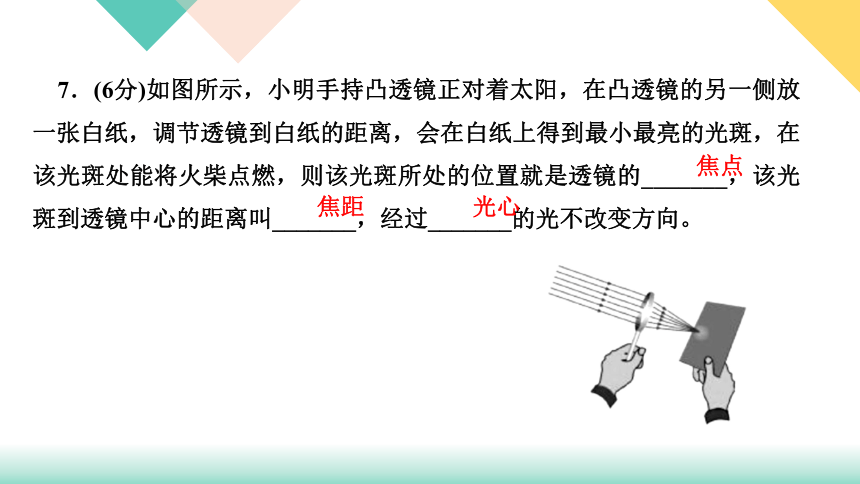

7．(6分)如图所示，小明手持凸透镜正对着太阳，在凸透镜的另一侧放一张白纸，调节透镜到白纸的距离，会在白纸上得到最小最亮的光斑，在该光斑处能将火柴点燃，则该光斑所处的位置就是透镜的_______，该光斑到透镜中心的距离叫_______，经过_______的光不改变方向。
焦点
焦距
光心
8．(宜昌中考)据报道，一辆小客车，因车主将矿泉水随手放在仪表盘上的防滑垫上，导致防滑垫起火(如图所示)。这瓶矿泉水所起的作用相当于( )
A.平面镜
B．三棱镜
C．凸透镜
D．凹透镜
C
9．小明同学利用太阳光测量凸透镜的焦距，他注意到让凸透镜正对太阳光，但没有仔细调节纸片与透镜的距离，在纸片上的光斑并不是最小时，就测出了光斑到凸透镜中心的距离L，那么凸透镜的实际焦距( )
A．一定小于L B．一定大于L
C．可能等于L D.可能小于L，也可能大于L
D
10．(株洲中考)(多选)如图所示是截面为正方形、中空部分为椭圆形的玻璃体。则这个玻璃体( )
A.可以看做两块凹透镜
B．可以看做一块凸透镜
C．对图示光束具有发散作用
D．对图示光束具有会聚作用
AC
11．同学们在讨论“如何在野外生存”的问题时提出：在野外如果没有打火机，怎么生火取暖呢？一位同学提出了一个“削冰取火”的办法。你认为“削冰”就是把冰制成____透镜，“取火”应把要点燃的物体放在_______位置，这是利用了该透镜对光线有________作用。
凸
焦点
会聚
12．当小明在观察阳光通过甲、乙两副眼镜在地面上形成的光斑时，发现两副眼镜形成的光斑不同，阳光通过眼镜甲形成的光斑中间比四周亮，而阳光通过眼镜乙形成的光斑中间比四周暗，由此可以判断眼镜甲是____透镜，眼镜乙是______透镜。
凸
凹
13．(凉山州中考)如图所示，两透镜的主光轴在同一直线上，且两透镜的焦点正好有一个重合，根据光路图，在方框内填上适当透镜的符号。
答图：
14．如图所示，F为凸透镜的焦点，OO′为凸透镜的主光轴，AB为射向凸透镜且过焦点的光线，在凸透镜的右侧有一平面镜MN和主光轴OO′成45°角，请画出经凸透镜折射后和经平面镜反射后的完整光路图。
答图：
15．(核心素养)某兴趣小组在“自制水膜透镜”活动中，如图所示，将内径4 min的细铁丝圆环在清水浸一下后取出，布满圆环的水膜犹如透镜。实验过程中，小张和小华发现该透镜的观察范围太小，想制作更大的水膜透镜，但又易破裂。为研究液膜的增大与哪些因素有关，他们做出如下猜想：
猜想一：可能与制作圆环的材料有关。
猜想二：可能与液体的种类有关。
(1)为了验证猜想一，小华选用细铁丝、细塑料片、细铝条制成圆环，改变圆环直径后，分别浸入水中获取液膜，测量出液膜即将破裂时的最大直径。实验前，他应该控制三种材料横截面的_______和________相同。
大小
形状
(2)为了验证猜想二，小张找来比水黏稠的透明的色拉油、胶水，将细铁丝圆环分别浸入两种液体中，重复上述实验，记录的数据如下表：
于是小张就得出结论：液体越黏稠，液膜的最大直径越大。针对小张的实验过程，请指出存在的两个主要问题：
①___________________________；②_________________________。
液体 色拉油 胶水
圆环的最大直径/mm 9 10
一次实验不具有普遍性
选用的液体种类太少
(3)实验中，将大小相同的胶水膜和水膜放在书本前相同距离处，发现透过胶水膜观察到的正立的“字”更大一些，原因是
________________________________。
胶水膜会聚光的能力强
