第五章　透镜及其应用
人教版
第３节　凸透镜成像的规律
第１课时　探究凸透镜成像的规律

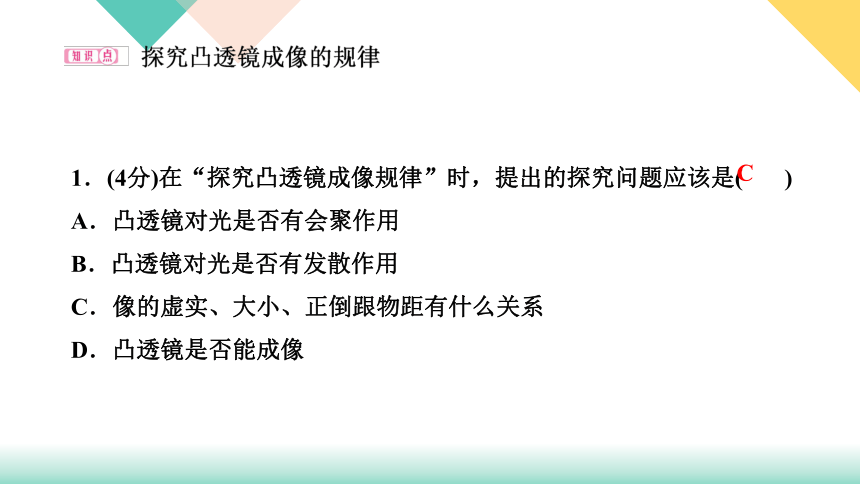

1．(4分)在“探究凸透镜成像规律”时，提出的探究问题应该是( )
A．凸透镜对光是否有会聚作用
B．凸透镜对光是否有发散作用
C．像的虚实、大小、正倒跟物距有什么关系
D．凸透镜是否能成像
C

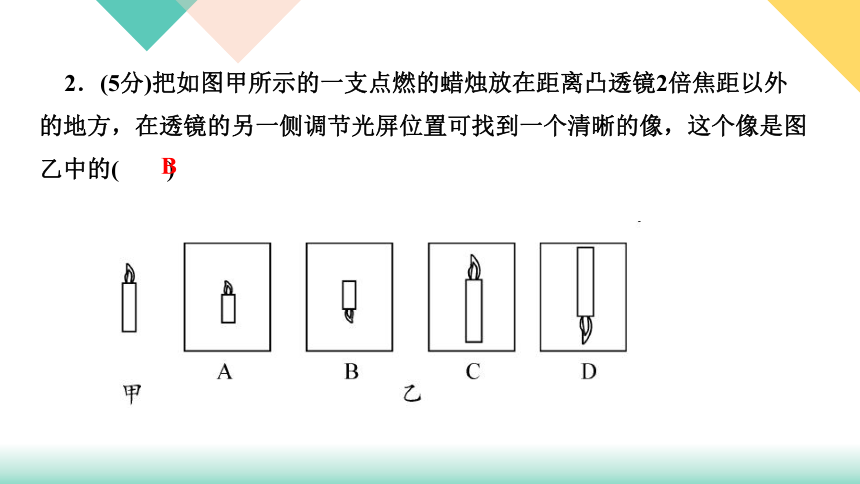

2．(5分)把如图甲所示的一支点燃的蜡烛放在距离凸透镜2倍焦距以外的地方，在透镜的另一侧调节光屏位置可找到一个清晰的像，这个像是图乙中的( )
B

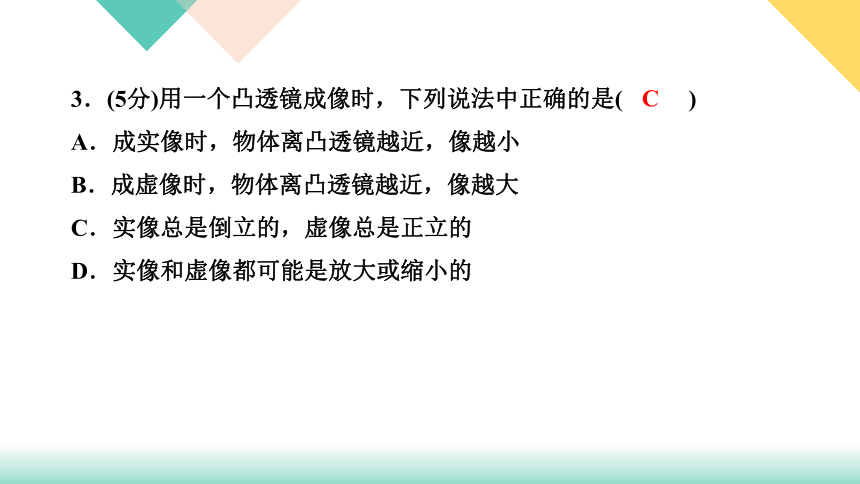

3．(5分)用一个凸透镜成像时，下列说法中正确的是( )
A．成实像时，物体离凸透镜越近，像越小
B．成虚像时，物体离凸透镜越近，像越大
C．实像总是倒立的，虚像总是正立的
D．实像和虚像都可能是放大或缩小的
C

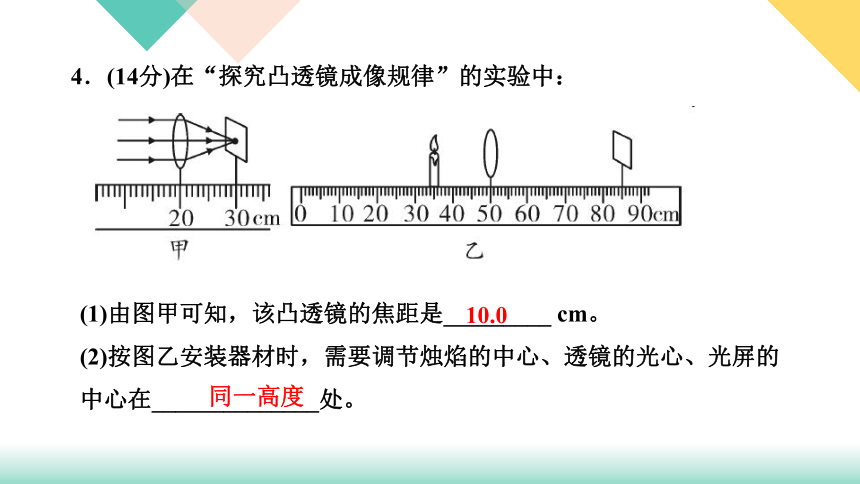

4．(14分)在“探究凸透镜成像规律”的实验中：
(1)由图甲可知，该凸透镜的焦距是_________ cm。
(2)按图乙安装器材时，需要调节烛焰的中心、透镜的光心、光屏的中心在______________处。
10.0
同一高度

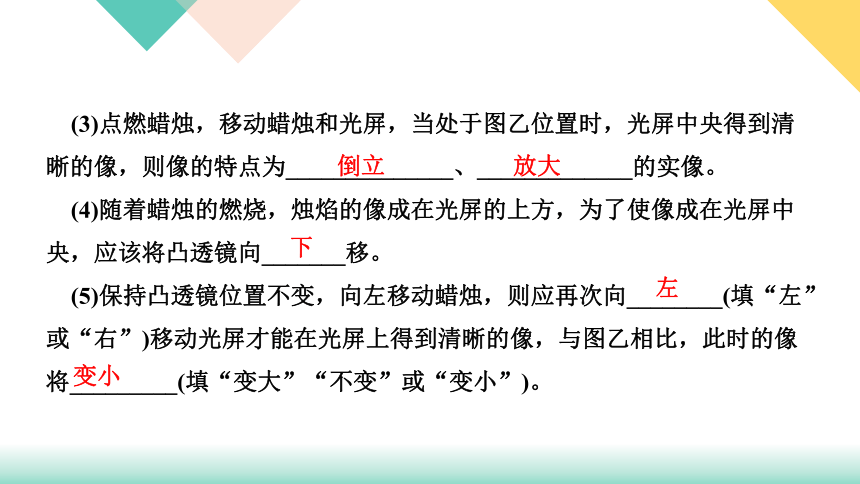

(3)点燃蜡烛，移动蜡烛和光屏，当处于图乙位置时，光屏中央得到清晰的像，则像的特点为______________、_____________的实像。
(4)随着蜡烛的燃烧，烛焰的像成在光屏的上方，为了使像成在光屏中央，应该将凸透镜向_______移。
(5)保持凸透镜位置不变，向左移动蜡烛，则应再次向________(填“左”或“右”)移动光屏才能在光屏上得到清晰的像，与图乙相比，此时的像将_________(填“变大”“不变”或“变小”)。
倒立
放大
下
左
变小

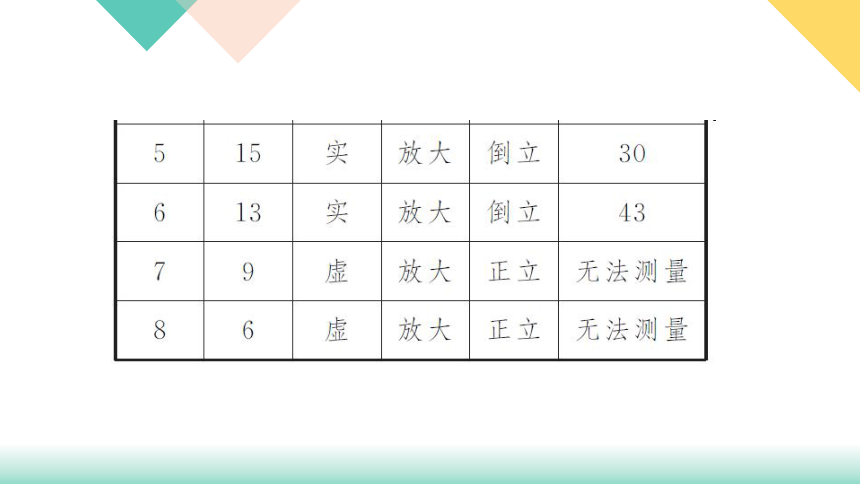

5．(12分)(聊城中考)小明同学用蜡烛、凸透镜和光屏等器材做“探究凸透镜成像规律”的实验，记录的实验数据和观察结果见下表：
分析表中数据，回答下列问题：
(1)实验中提供了如下三种不同焦距的透镜，则小明所用透镜的焦距f为____。
A．20 cm　　　B．10 cm　　　C．15 cm
(2)比较物距u与焦距f的关系，可得出：
①凸透镜成缩小实像的条件是__________________________________。
②凸透镜成虚像的条件是______________________________________。
(3)凸透镜成放大的实像时，u____________(填“＞”“＝”或“＜”)v。
B
物距大于两倍焦距(或u＞2f)
物距小于一倍焦距(u＜f)
＜
一、选择题(每小题5分，共15分)
6．在做“探究凸透镜成像规律”的实验中，凸透镜焦距是10 cm，当光屏距凸透镜16 cm时，烛焰在光屏上成清晰的像。若光屏不动，将凸透镜向光屏方向移动2 cm，要使光屏上再次得到清晰的像，下列说法正确的是( )
A．蜡烛不动，像变小
B．蜡烛靠近凸透镜，像变小
C．蜡烛远离凸透镜，像变大
D．蜡烛远离凸透镜，像变小
D
7．在“探究凸透镜成像规律”的实验中，当点燃的蜡烛、凸透镜及光屏处于如图所示位置时，在光屏上得到烛焰清晰的像。下列说法中正确的是( )
A．光屏上成倒立、缩小的实像
B．图中成像特点与照相机的成像特点相同
C．透镜不动，蜡烛向左移动，光屏向右移动，可再次得到清晰的像
D．透镜不动，将蜡烛与光屏互换位置，光屏上仍能得到清晰的像
D
8．(多选)如图所示，在“探究凸透镜成像规律”的实验中，光屏上出现了清晰的烛焰的像。已知凸透镜的焦距为f，由此可以判断像距v和物距u所在的范围是　( )
A.v＜f
B．f＜v＜2f
C．u＞2f
D．f＜u＜2f
BC
二、填空题(每空3分，共24分)
9．如图所示是探究凸透镜成像的一次实验位置图，光具座上A、B、C三点分别用于放置器材，其中B点应放________________(填“光屏”“蜡烛”或“凸透镜”)。若此时刚好在光屏上得到清晰的倒立、放大的像，则蜡烛是放在_______点的，此时蜡烛离凸透镜的距离u与凸透镜焦距f的关系是___________________________。
凸透镜
C
f＜u＜2f
10．小张在探究凸透镜成像规律的过程中，保持凸透镜位置不变，先后把点燃的蜡烛放在凸透镜主光轴上的A、B、C、D、E、G各点(如图所示)，分别按以下情况调整好光屏的位置：
(1)把蜡烛放在____点，光屏上出现烛焰清晰的倒立、放大的实像，且像最大。
(2)把蜡烛放在____点，光屏上出现烛焰清晰的倒立、放大的实像，且像最小。
(3)把蜡烛放在____点，光屏上没有出现烛焰清晰的实像，但通过凸透镜能够看到一个____立、____的虚像。
E
D
G
正
放大
三、作图题(6分)
11．如图所示，MN为凸透镜的主光轴，A为蜡烛，A′为蜡烛在光屏上所成的像，根据凸透镜成像的原理确定凸透镜的位置及其焦点，并将它们画出来。
答图：
答图：
四、实验探究题(15分)
12．(威海中考改编)如图甲所示是“探究凸透镜成像的规律”实验装置，小明通过实验得到了如表所示的实验数据，请回答下列问题：
(1)根据表可知凸透镜的焦距f＝____ cm。
(2)当u＝25 cm时，像距v应该在_________________(填“15～16”“16～17”“17～18”“18～19”或“19～20”) cm范围内；当u＝60 cm时，光屏上成____________(填“放大”或“缩小”)的像。此时，用遮光板遮住LED光源的一部分，光屏上的像与原来的像相比会__________(填“变暗”“缩小”或“不完整”)。
10
16～17
缩小
变暗
(3)LED光源的高度h＝10 cm，小明经过认真测量，得到像高h′与物距u的数据，如图乙所示，请在图中画出h′与u的关系图象。
