电路的组成和连接方式

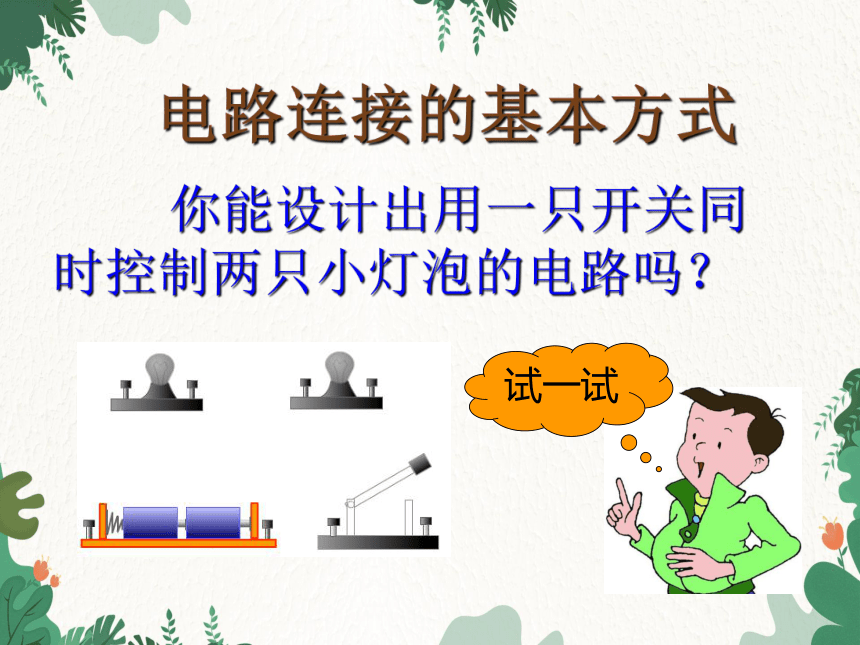

电路连接的基本方式
你能设计出用一只开关同时控制两只小灯泡的电路吗？
试一试

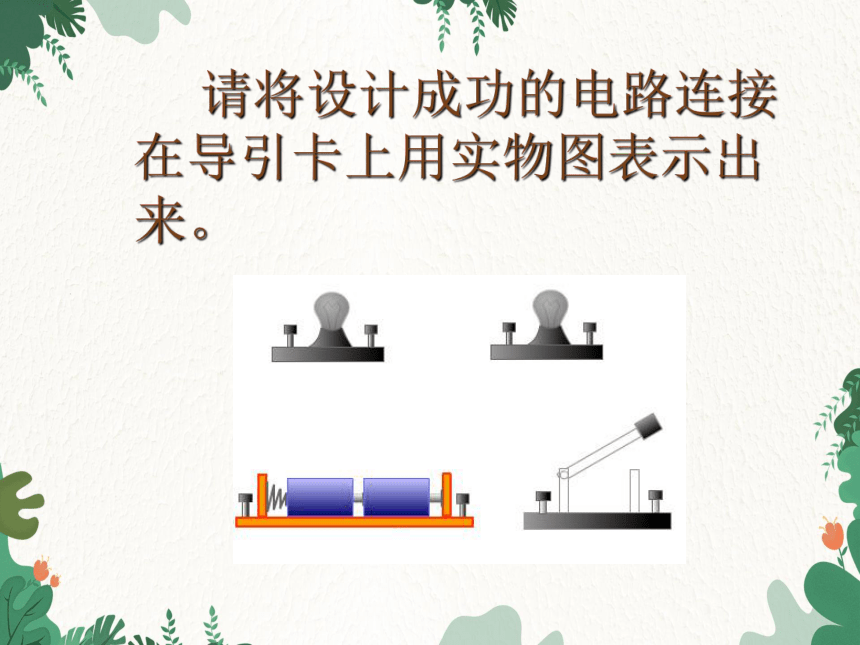

请将设计成功的电路连接在导引卡上用实物图表示出来。

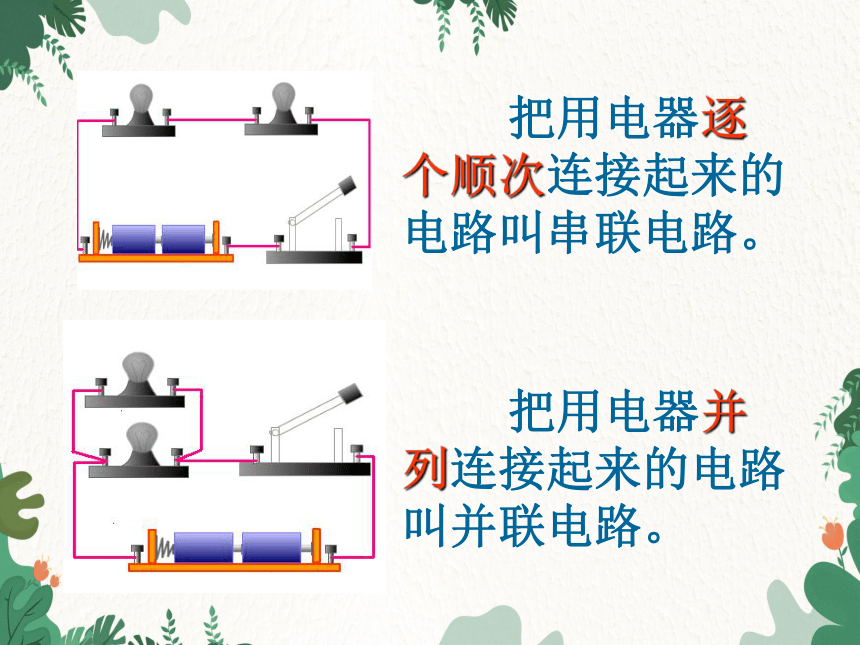

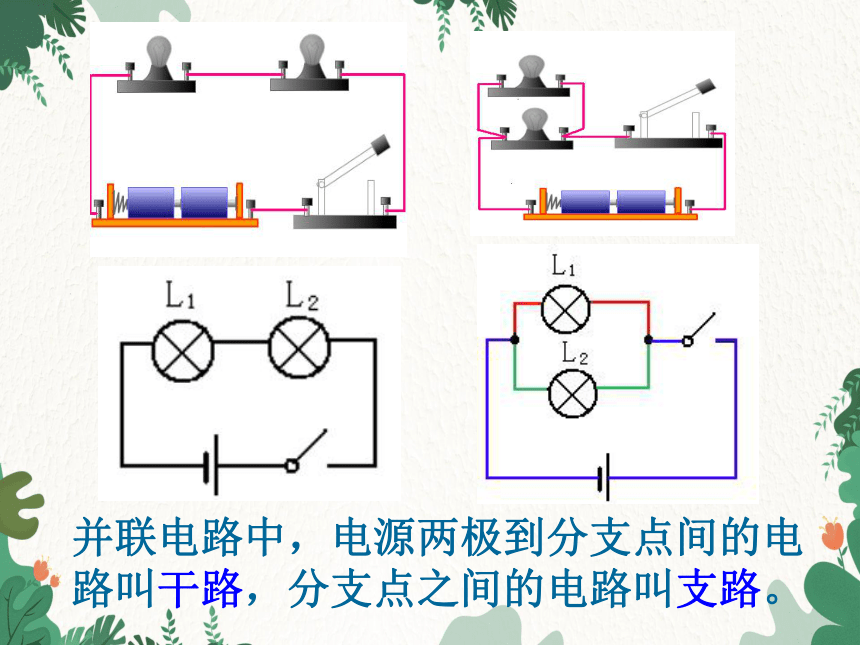

把用电器逐个顺次连接起来的电路叫串联电路。
把用电器并列连接起来的电路叫并联电路。
并联电路中，电源两极到分支点间的电路叫干路，分支点之间的电路叫支路。
串联电路中,取下一只正在发光的灯泡,另一只灯_____,说明串联电路中各用电器的工作_________.
不亮
相互影响
并联电路中,取下一只正在发光的灯泡,另一只灯______,说明并联电路中各用电器__________.
仍然亮
独立工作

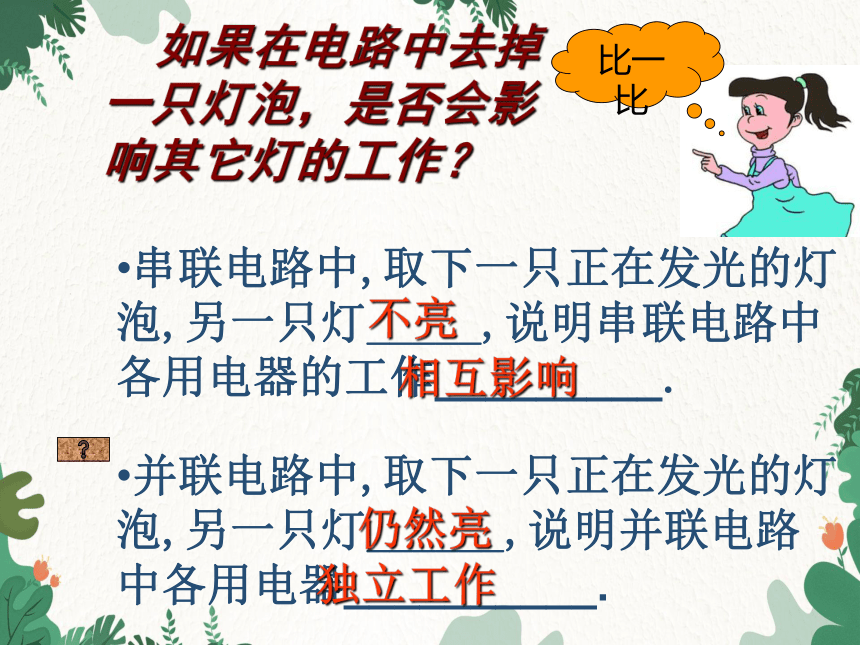

如果在电路中去掉一只灯泡，是否会影响其它灯的工作？
比一比

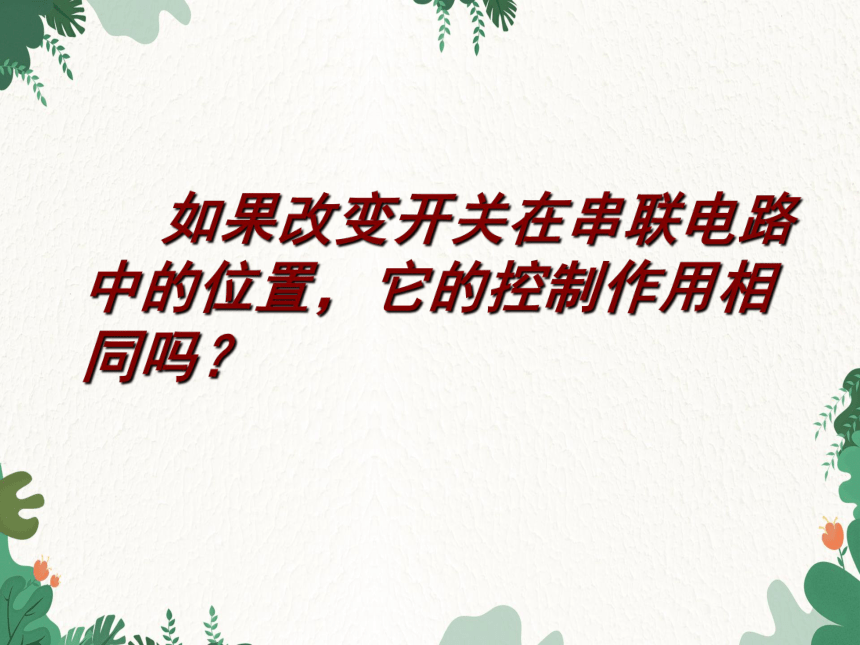

如果改变开关在串联电路中的位置，它的控制作用相同吗？
开
灯 关
泡 A位置 B位置 C位置
断开 闭合 断开 闭合 断开 闭合
L1
L2

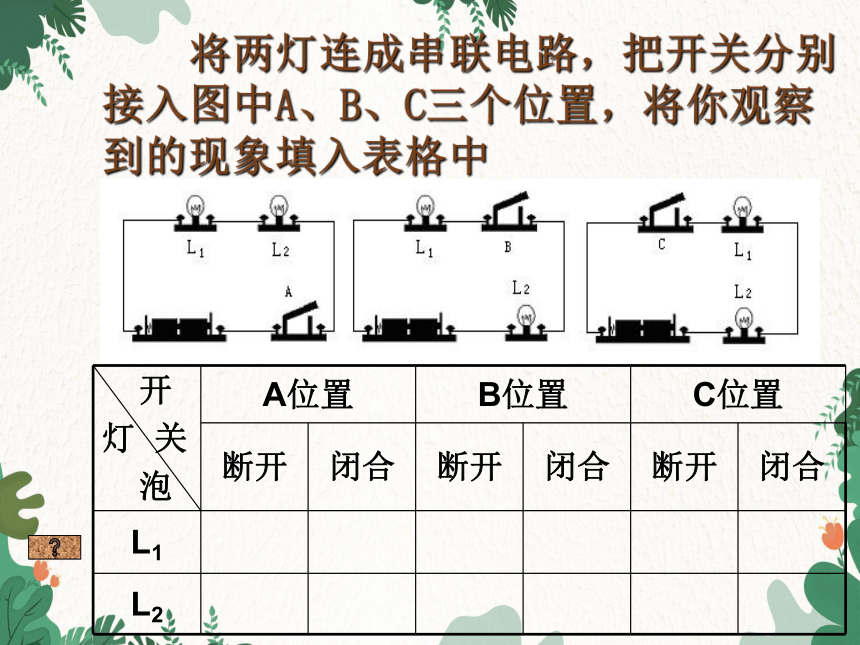

将两灯连成串联电路，把开关分别接入图中A、B、C三个位置，将你观察到的现象填入表格中

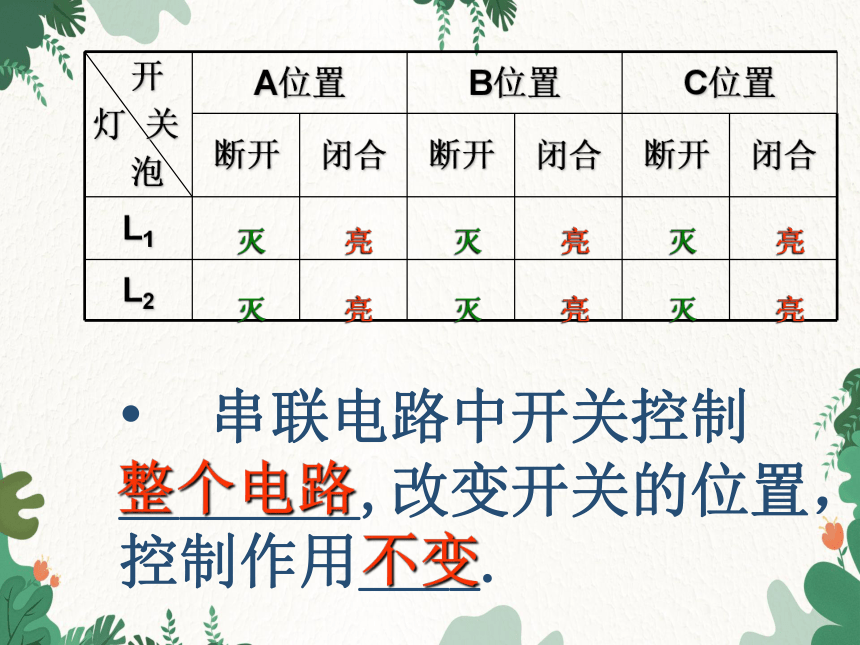

串联电路中开关控制________,改变开关的位置，控制作用____.
整个电路
不变
开
灯 关
泡 A位置 B位置 C位置
断开 闭合 断开 闭合 断开 闭合
L1
L2
亮 亮
灭 灭
灭 灭
灭 灭
亮 亮
亮 亮
如果改变开关在并联电路中的位置，它的控制作用相同吗？
将两灯连成并联电路，把开关分别接入图中A、B、C三个位置，将你观察到的现象填入表格中
开
灯 关
泡 A位置 B位置 C位置
断开 闭合 断开 闭合 断开 闭合
L1
L2
开
灯 关
泡 A位置 B位置 C位置
断开 闭合 断开 闭合 断开 闭合
L1
L2
灭 灭
亮 亮
灭 亮
亮 灭
亮 亮
亮 亮
并联电路中干路上的开关控制________,支路上的开关控制_________.开关在干路和支路上的控制作用______.
整个电路
所在支路
不同
串联电路中开关控制_________.改变开关的位置，控制作用_____.
整个电路
不变
并联电路中干路上的开关控制________,支路上的开关控制_________.开关在干
路和支路上的控制作用______.
整个电路
所在支路
不同
串联电路中,取下一只正在发光的灯泡,另一只灯_____,说明串联电路中各用电器的工作________.
并联电路中,取下一只正在发光的灯泡,
另一只灯______,说明并联电路中各用电器__________.
不亮
仍然亮
相互影响
独立工作
串联、并联电路的特点
串联电路电流只有一条路径
并联电路电流会有多条路径
请你判断教室里的日光灯是如何连接的？为什么？
教室里日光灯的连接方式
家中的用电器是如何连接的？为什么？
节日小彩灯是怎样连接的？
冰箱的压缩机和冷藏室的照明灯之间是怎样连接的？
提醒你
连接电路时先断开开关！实验停止时开关及时断开！
实验过程中别忘了及时记录实验现象！
