5.5 显微镜和望远镜

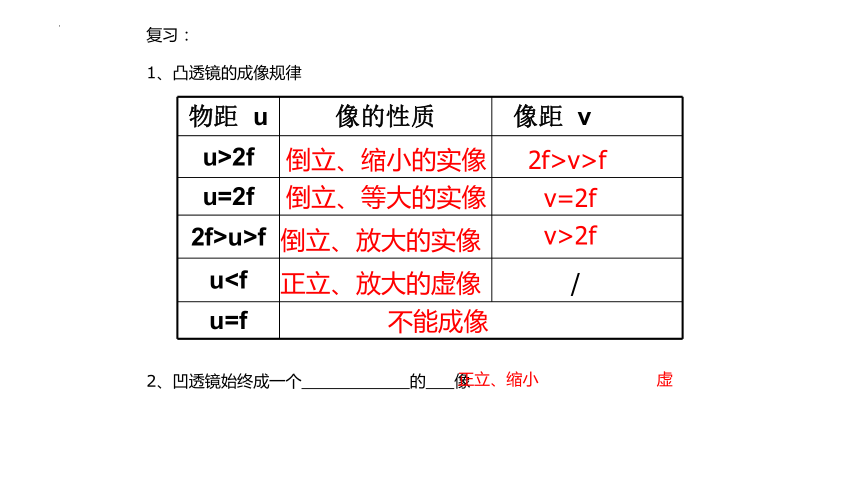

复习：
1、凸透镜的成像规律
物距 u 像的性质 像距 v
u>2f
u=2f
2f>u>f
uu=f
倒立、缩小的实像
2f>v>f
倒立、等大的实像
v=2f
倒立、放大的实像
v>2f
正立、放大的虚像
不能成像
/
2、凹透镜始终成一个 的 像
正立、缩小
虚

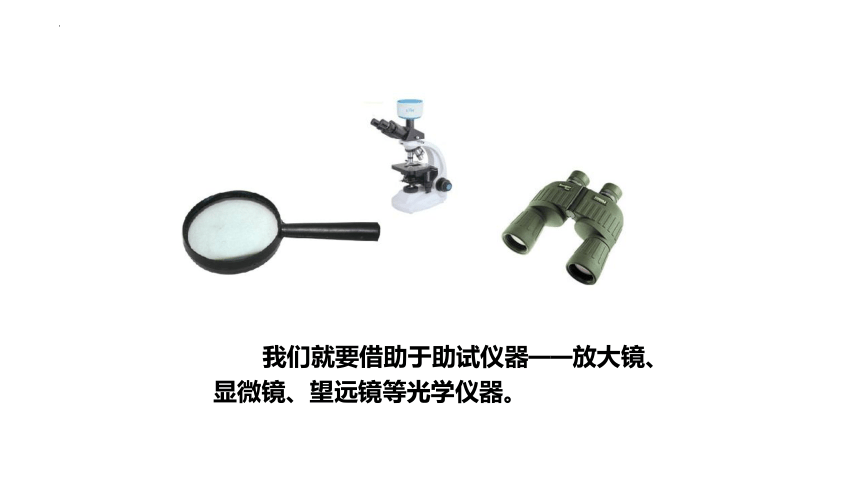

我们就要借助于助试仪器——放大镜、显微镜、望远镜等光学仪器。

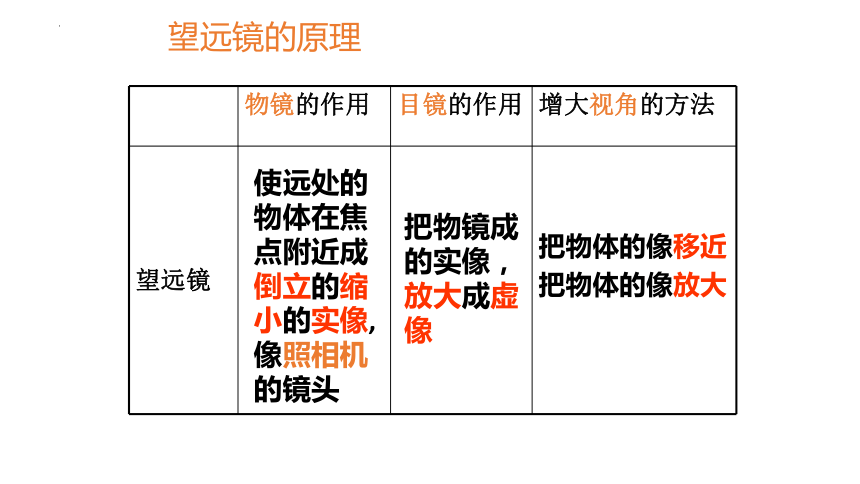

物镜的作用 目镜的作用 增大视角的方法
望远镜
望远镜的原理
使远处的物体在焦点附近成倒立的缩小的实像,像照相机的镜头
把物镜成的实像，放大成虚像
把物体的像移近
把物体的像放大
物镜
目镜

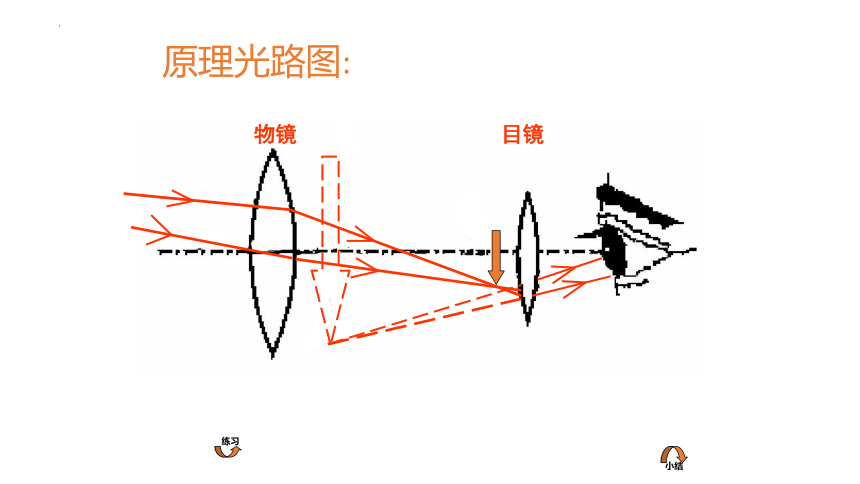

原理光路图:
物镜
目镜
原理光路图:
练习
小结

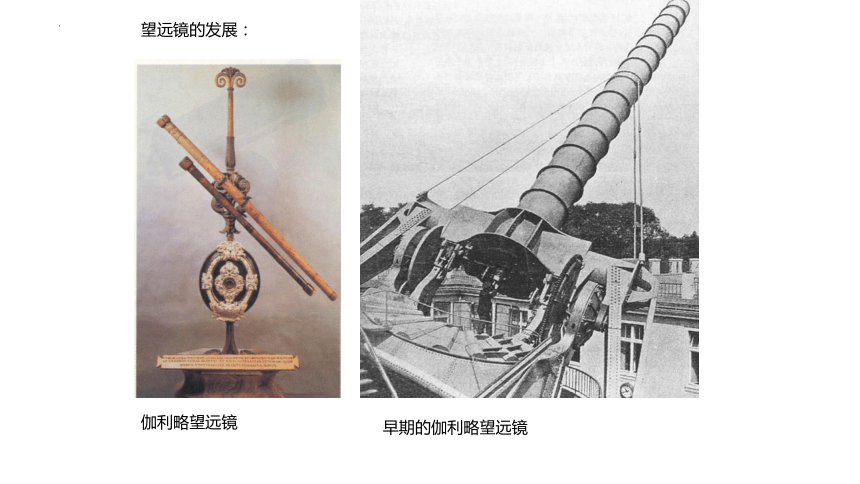

望远镜的发展：
伽利略望远镜
早期的伽利略望远镜
开普勒望远镜
开普勒空间望远镜
望
远
镜
最
重
要
的
结
构
镜筒两端的凸透镜
目镜：靠近眼睛的
凸透镜
物镜：靠近被观察
物体的凸透镜
视角
通过望远镜看物体
物体
通过目镜可观察物体的虚像，视角增大了，好像物体被移近，从而使我们能看清远处的物体。
由装在镜筒里的两组透镜构成。每组透镜都相当于一个凸透镜。靠近被观察物的一组透镜叫做物镜，靠近眼睛的一组透镜叫做目镜。
物镜的焦距很短，目镜的焦距要长一些。
显微镜的主要部分构成：
物镜的作用 目镜的作用 增大视角的方法
显微镜
显微镜的原理
使被观察的物体成一个倒立的放大的实像,像投影仪的镜头
把物镜成的实像，再一次放大成虚像
把物体的像
放大
原理光路图
F1
F1
F2
F2
O1
O2
2f1
物镜
目镜
光路图说明:
显
微
镜
最
重
要
的
结
构
镜筒两端的凸透镜
目镜：靠近眼睛的
凸透镜
物镜：靠近被观察
物体的凸透镜
