5.1 透镜
新课引入

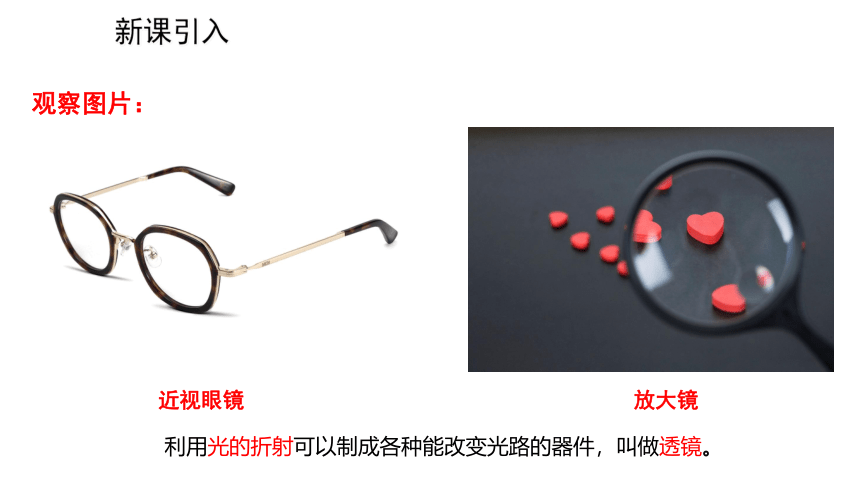

观察图片：
近视眼镜
放大镜
利用光的折射可以制成各种能改变光路的器件，叫做透镜。

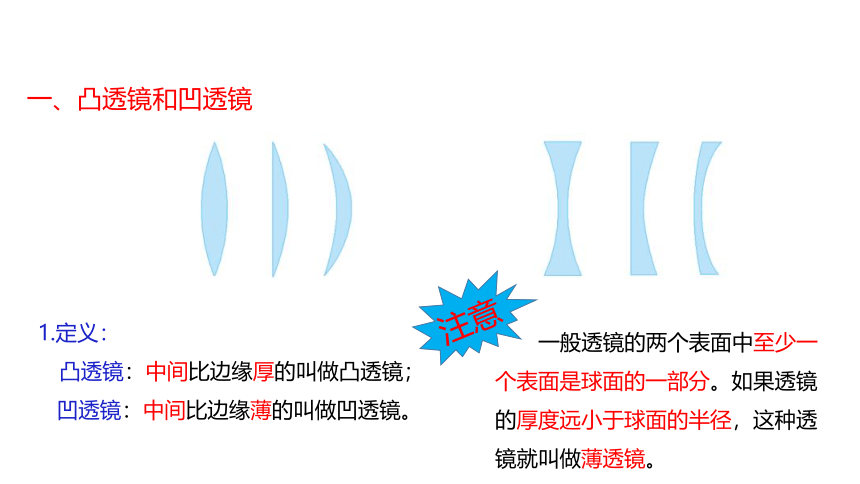

一、凸透镜和凹透镜
1.定义：
凸透镜：中间比边缘厚的叫做凸透镜；
凹透镜：中间比边缘薄的叫做凹透镜。
　　一般透镜的两个表面中至少一个表面是球面的一部分。如果透镜的厚度远小于球面的半径，这种透镜就叫做薄透镜。
注意
知识讲解

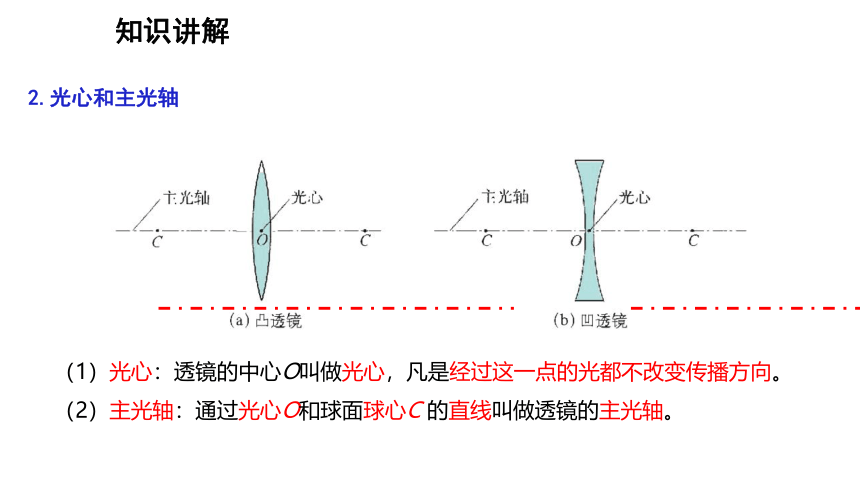

2.光心和主光轴
（1）光心：透镜的中心O叫做光心，凡是经过这一点的光都不改变传播方向。
（2）主光轴：通过光心O和球面球心C 的直线叫做透镜的主光轴。
强化训练

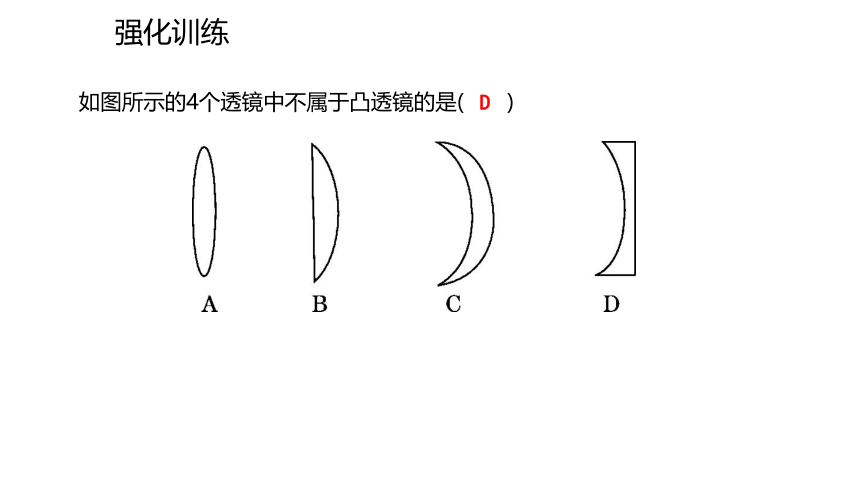

如图所示的4个透镜中不属于凸透镜的是(　　)
D

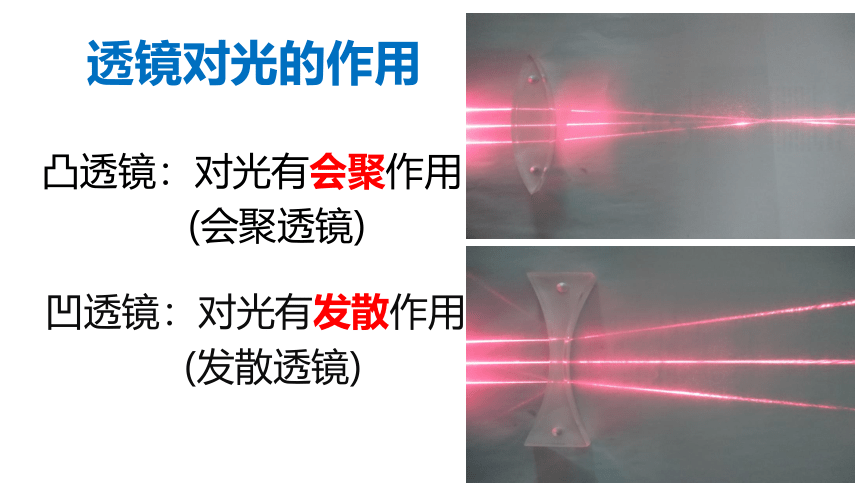

透镜对光的作用
凸透镜：对光有会聚作用
(会聚透镜)
凹透镜：对光有发散作用
(发散透镜)

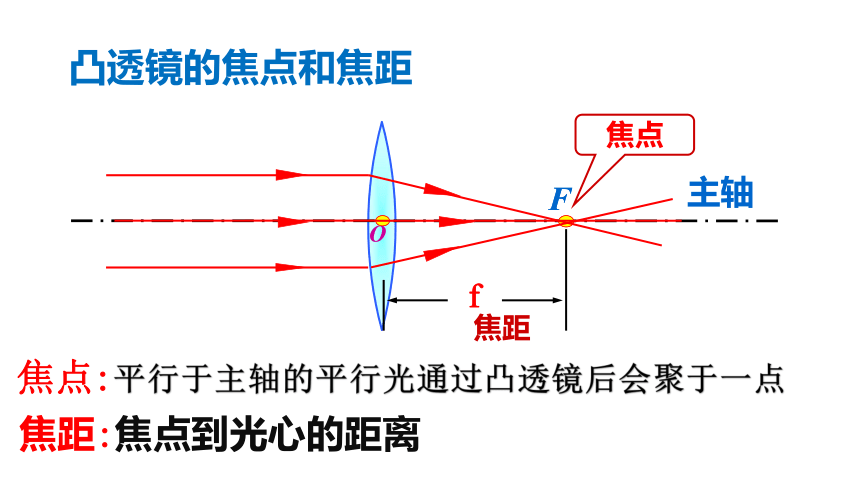

凸透镜的焦点和焦距
O
F
主轴
焦点
焦点:平行于主轴的平行光通过凸透镜后会聚于一点
f
焦距
焦距:焦点到光心的距离
F
如何估测凸透镜的焦距呢？
4.用刻度尺测出光斑到凸透镜的距离
1.将凸透镜正对着太阳光
2.把一张白纸放在凸透镜的另一侧
3. 移动白纸,直到白纸上出现的光斑最 小 , 最亮
测量凸透镜的焦距
让平行光通过凸透镜照到白纸上，慢慢调整白纸到凸透镜的距离，直到白纸上的光斑最小最亮为止，用刻度尺量出白纸到凸透镜的距离，就是焦距。
F
焦点
补充：1.平行于主光轴的光线通过凹透镜后发散，发散光线的反向延长线相交于主光轴上，它不是实际光线的会聚点，叫虚焦点（F）。
2.凹透镜有两个虚焦点。
焦点和焦距
补充：三条特殊光线
1.透过光心的入射光线；
2.平行于主光轴的入射光线；
3.经过凸透镜焦点（射向凹透镜虚焦点）的入射光线。
F
F
光线1
光线2
F
F
光线3
光线4
从图中，你可以看出对于凸透镜和凹透镜，这三条特殊光线通过凸透镜或凹透镜后的出射光线分别有怎样的特点？请交流出你的想法。
强化训练
如图所示的光路图，正确的是(　　)
B
强化训练
（宜宾中考）如图所示，将一个凸透镜正对太阳，其下方20cm处的白纸上呈现出一个较小的光斑，这个现象提示我们：凸透镜对光有_______作用；若将该透镜向纸面再靠近一小段距离的过程中，光斑一直变小，由此可以判断该透镜的焦距一定____20cm（选填“大于”、“等于”或“小于”）。
会聚
小于
1.(内江中考) 在森林中旅游时，导游会提醒你，不要随意丢弃饮料瓶。这是由于下雨时瓶内灌了雨水后，相当于一个　　 　（选填“凸透镜”或“凹透镜”），太阳出来后，它对光线有　 　作用，可能会引起森林火灾。
凸透镜
会聚
目标测试
2.关于透镜，下列说法正确的是(　　)
A.凸透镜简称凸镜
B.凹透镜简称凹镜
C.焦点到光心的距离是透镜的焦距
D.凸透镜和凹透镜都只有一个焦点
C
目标测试
