5.3 凸透镜成像的规律
以上都是生活中常见的透镜，他们成的像有什么不同呢？
（一）提出问题：
（二）猜想与假设：
（三）设计实验：
（四）进行实验：
（五）分析和结论

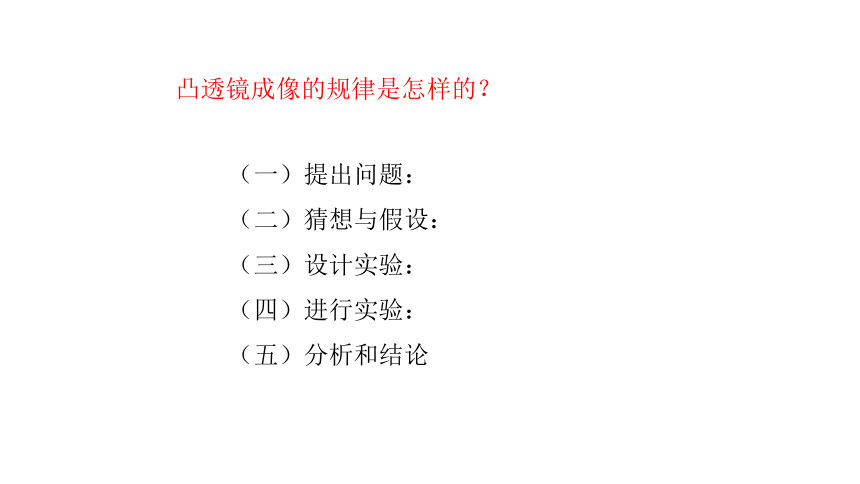

凸透镜成像的规律是怎样的？

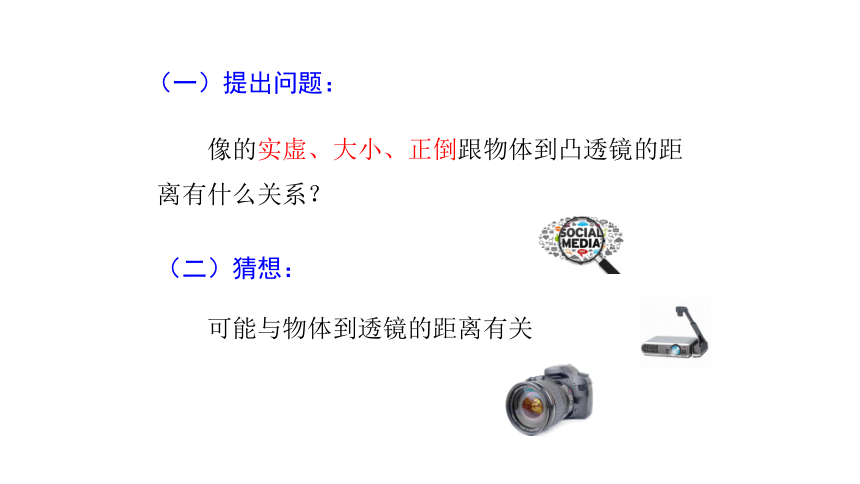

（一）提出问题：
像的实虚、大小、正倒跟物体到凸透镜的距离有什么关系？
（二）猜想：
可能与物体到透镜的距离有关

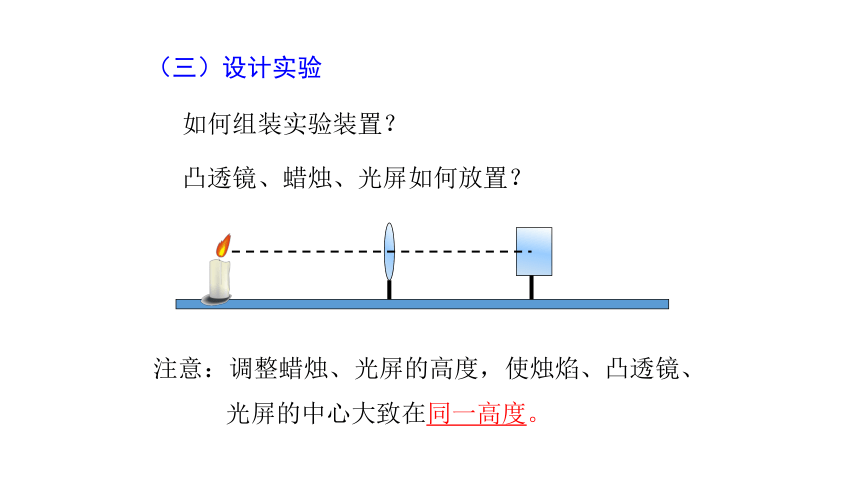

（三）设计实验
如何组装实验装置？
凸透镜、蜡烛、光屏如何放置？
注意：调整蜡烛、光屏的高度，使烛焰、凸透镜、 光屏的中心大致在同一高度。

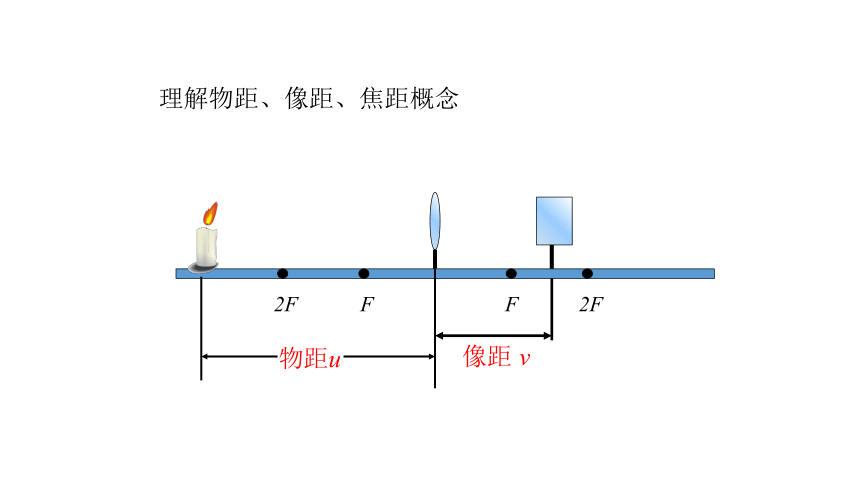

理解物距、像距、焦距概念
F
F
2F
2F
物距u
像距 v

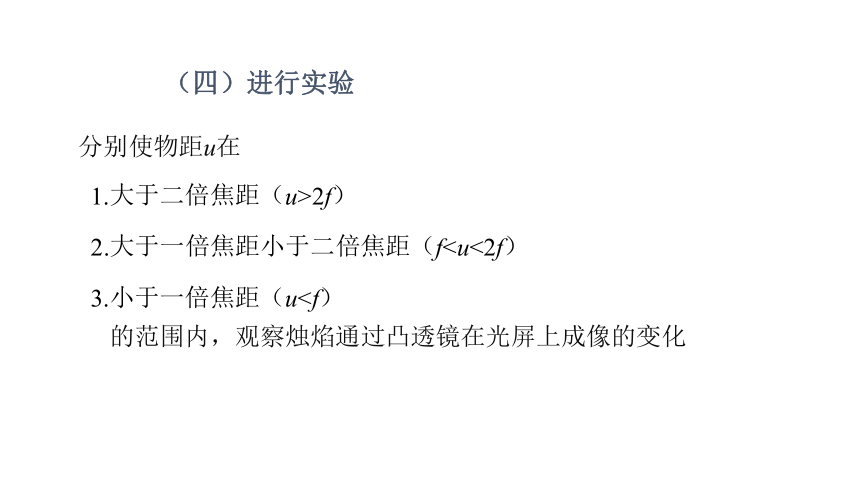

分别使物距u在
1.大于二倍焦距（u>2f）
2.大于一倍焦距小于二倍焦距（f3.小于一倍焦距（u的范围内，观察烛焰通过凸透镜在光屏上成像的变化
（四）进行实验
当u＞2f 时， f＜ v ＜2f，成倒立、缩小的实像
F
2F
2F
.
.
.
.
u＞2f
当u=2f 时，v=2f，成倒立、等大的实像
F
2F
2F
.
.
.
.
u=2f
当f＜u＜2f时，v ＞ 2f，成倒立、放大的实像；
F
2F
2F
.
.
.
.
f＜u＜2f
当u=f 时，不成像。
F
2F
2F
.
.
.
.
F
u=f
当u＜f 时，成正立、放大的虚像
F
2F
2F
.
.
.
.
F
u＜f
凸透镜成像规律
物距u与焦距f 的关系 像的性质 像的位置 应用
举例
正立 或倒立 放大 或缩小 实像 或虚像 像距v与焦距f的关系 与物体同侧 或异侧 u>2f 倒立 缩小 实像 fu=2f 倒立 等大 实像 v=2f 异侧 测定焦距
f2f 异侧 投影仪
u=f 不能成像，得到一束平行光。 探照灯
u结论
巩固练习
例：如图所示，保持凸透镜的位置不变，先后把烛焰放在a、b、c、d、e各点，并分别调整光屏的位置。则：
1、把烛焰放在 点，屏上出现的像最大；
把烛焰放在 点，屏上出现的像最小。
a
b
c
d
e
F
F
f
2f
c
a
a
b
c
d
e
F
F
f
2f
2、把烛焰放在 点，屏上出现清晰的像时，屏距凸透镜最远。
3、把烛焰放在 点，屏上不会出现像。
c
d e
4,在利用蜡烛研究凸透镜成像的实验中凸透镜的焦距是10cm，点燃的蜡烛放在距凸透镜15cm处，在凸透镜另一侧的光屏上观察到了蜡烛清晰的像，这个像一定是（ ）
A.倒立放大的实像
B.倒立缩小的实像
C.正立放大的实像
D.正立放大的虚像
A
