14.1 热机
导入
2

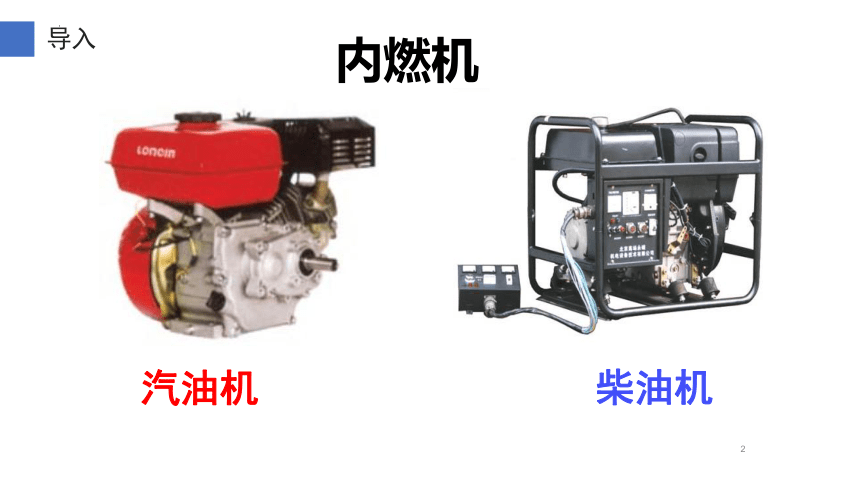

汽油机
内燃机
柴油机
1、定义 ：将由燃料燃烧产生的高温高压气体的内能转化为机械能的机器，统称为热机。
一、热机
2、热机的种类：
蒸汽机
燃气轮机
喷气发动机
汽油机
柴油机
内燃机：燃料在气缸内燃烧产生动力的热机
最常见的内燃机，以汽油或柴油为燃料，分别叫做汽油机和柴油机

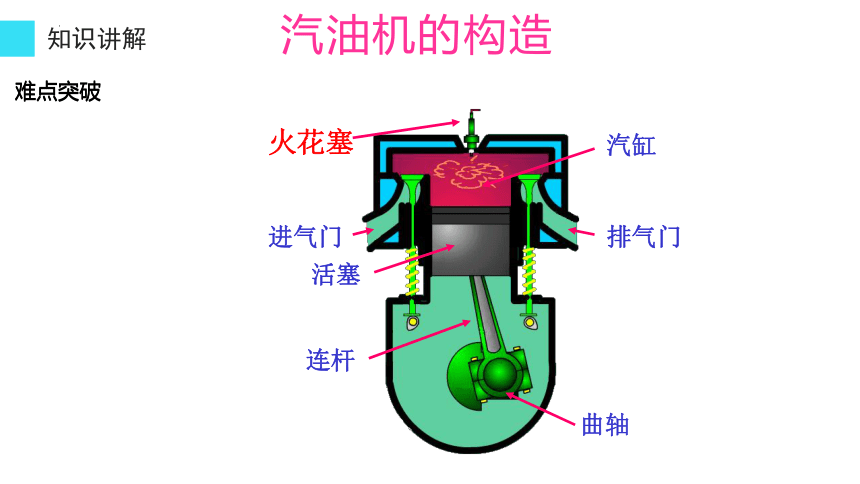

汽油机的构造
火花塞
汽缸
进气门
活塞
连杆
排气门
曲轴
知识讲解
难点突破
难点突破
吸气
压缩
做功
排气

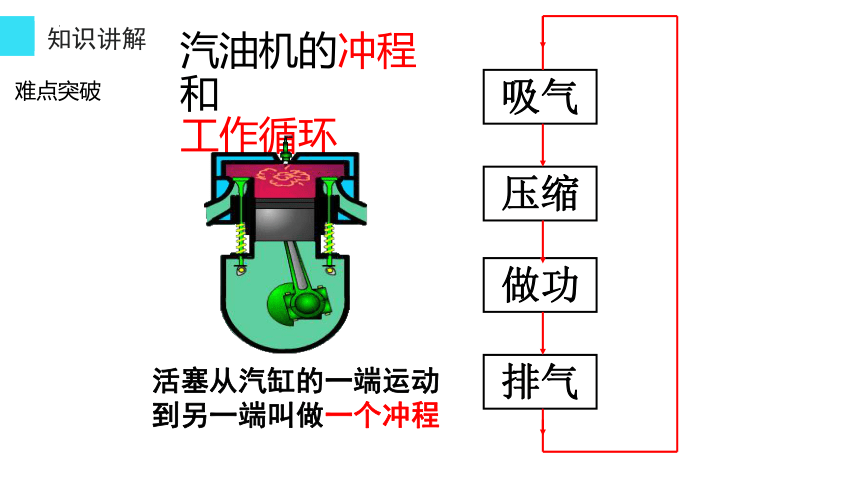

汽油机的冲程和
工作循环
活塞从汽缸的一端运动到另一端叫做一个冲程
知识讲解
难点突破

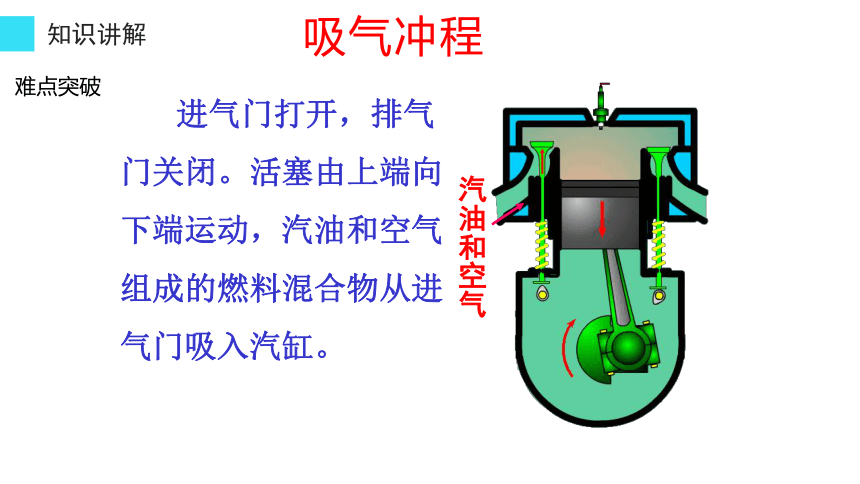

吸气冲程
汽油和空气
进气门打开，排气门关闭。活塞由上端向下端运动，汽油和空气组成的燃料混合物从进气门吸入汽缸。
知识讲解
难点突破

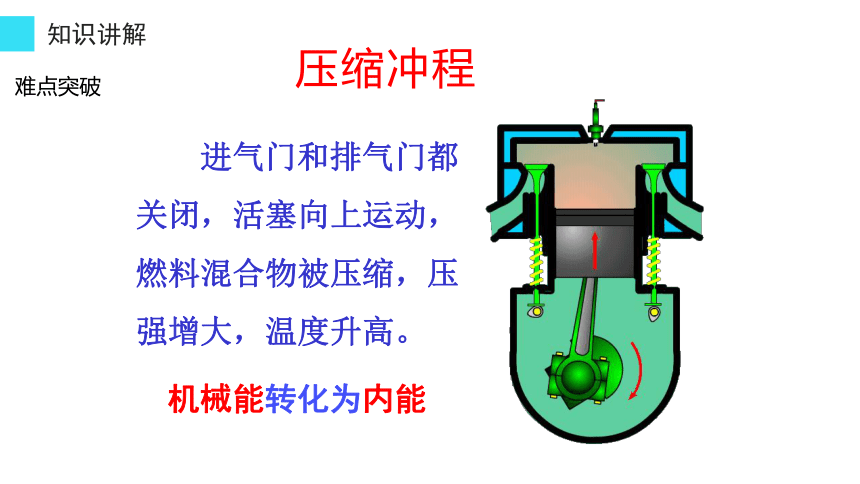

压缩冲程
进气门和排气门都关闭，活塞向上运动，燃料混合物被压缩，压强增大，温度升高。
机械能转化为内能
知识讲解
难点突破
做功冲程
在压缩冲程末尾，火花塞产生电火花，使燃料猛烈燃烧，产生高温高压的燃气，推动活塞向下运动，并通过连杆带动曲轴转动。
内能转化为机械能
知识讲解
难点突破
排气冲程
燃烧后的废气
进气门关闭，排气门打开，活塞向上运动，把废气排出汽缸。
知识讲解
难点突破
活动与探究（温馨提示：规范操作、注意安全）
知识讲解
难点突破
知识讲解
汽油机的工作过程
汽油机的构造
火花塞
气缸
进气门
活塞
连杆
排气门
曲轴
柴油机的构造
喷油嘴
进气门
活塞
连杆
排气门
气缸
曲轴
1．基本构造和主要部件的作用相似。
2 ．每个工件循环都经历四个冲程：吸气冲程、压缩冲程、做功冲程、排气冲程。
3 ．四个冲程中，只有做功冲程对外做功，其余三个冲程靠飞轮惯性完成。
4 ．一个工作冲程中，活塞往复两次，飞轮转动两周，做功一次。
相同点
不同点
相同点
不同点
1．构造不同：汽油机气缸顶有火花塞，而柴油机气缸顶部有喷油嘴。
2 ．燃料不同：汽油机的燃料是汽油，而柴油机的燃料是柴油。
3 ．吸气不同：汽油机吸进汽油和空气的混合气体，柴油机只吸进空气。
4 ．点火不同：汽油机属点燃式点火，柴油机属压燃式点火。
汽油机和柴油机的异同点比较
种类 汽油机 柴油机
相同点
不 同 点 构 造
燃 料
吸入气体
点火方式
应用
都是内燃机，一个工作循环都经历四个冲程
火花塞
喷油嘴
汽油
柴油
汽油和空气
空气
点燃式
压燃式
汽车、飞机和小型农业机械
载重汽车、拖拉机、坦克
六、归纳总结
汽油机效率大约：20％～30％
柴油机效率大约：30％～45％
1、尽可能使燃料充分燃烧；
2、尽量减小各种热量损失；
3、机件间保持良好的润滑以减小摩擦。
提高热机效率的主要途径：
七、热机与环境
1、热机的利用带来的环境污染
⑴、废气污染
a、排出的废气温度较高。使城市温度升高，会形成“热 岛效应”。
b、废气中含有各种对人体有害的气体和粉尘，直接影响人们的身体健康和动植物的生存。
⑵、噪声污染
2、怎样控制热机对环境造成的污染
⑴ 改进燃烧设备，消除烟尘；
⑵ 提高燃料的综合利用，采取之中供热
⑶ 充分利用污染少和无污染的能源
⑷ 在内燃机排气管上安装消声器，以减少噪声污染
