15.2 电流和电路

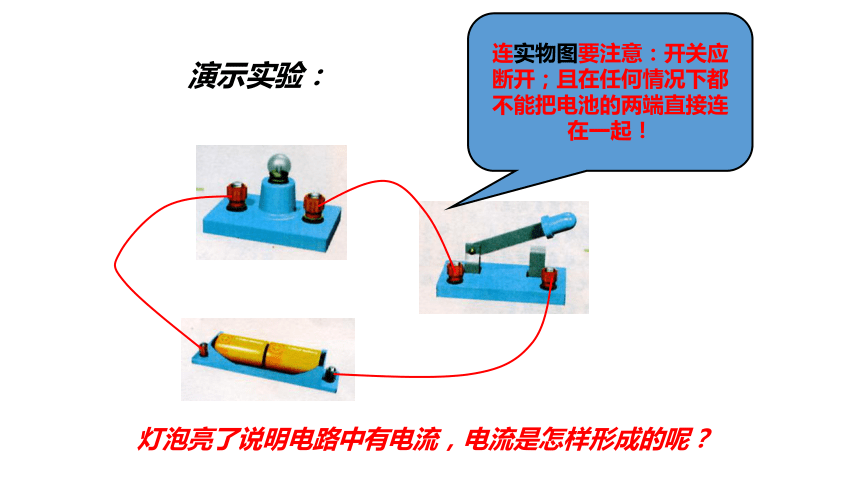

连实物图要注意：开关应断开；且在任何情况下都不能把电池的两端直接连在一起！
演示实验：
灯泡亮了说明电路中有电流，电流是怎样形成的呢？

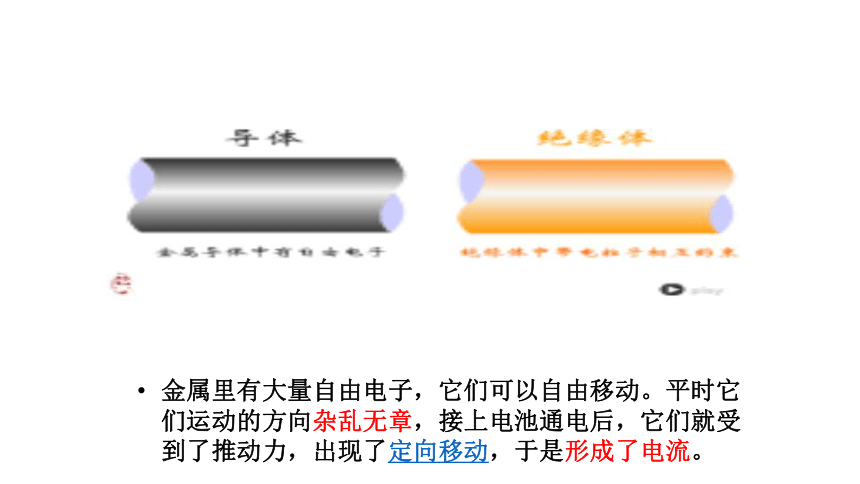

金属里有大量自由电子，它们可以自由移动。平时它们运动的方向杂乱无章，接上电池通电后，它们就受到了推动力，出现了定向移动，于是形成了电流。
为了研究方便，物理学中规定：正电荷移动的方向规定为电流的方向

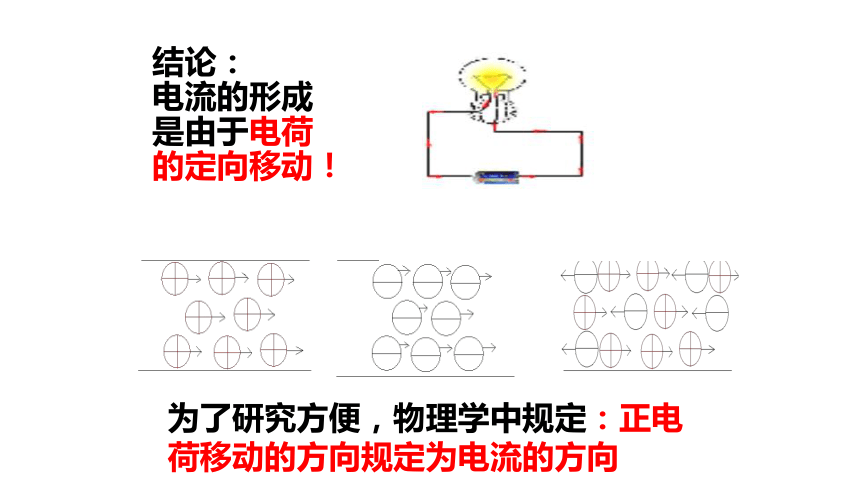

结论：
电流的形成
是由于电荷
的定向移动！

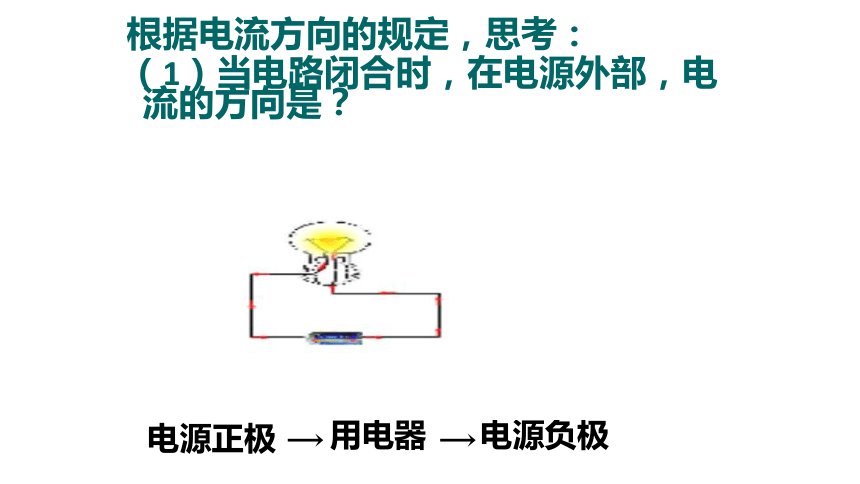

根据电流方向的规定，思考：
（1）当电路闭合时，在电源外部，电流的方向是？
电源正极
用电器
电源负极

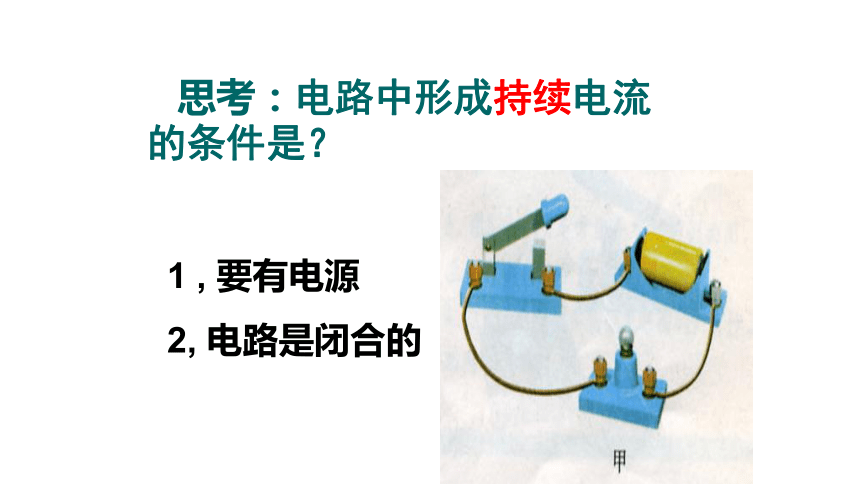

思考：电路中形成持续电流的条件是？
1 , 要有电源
2, 电路是闭合的

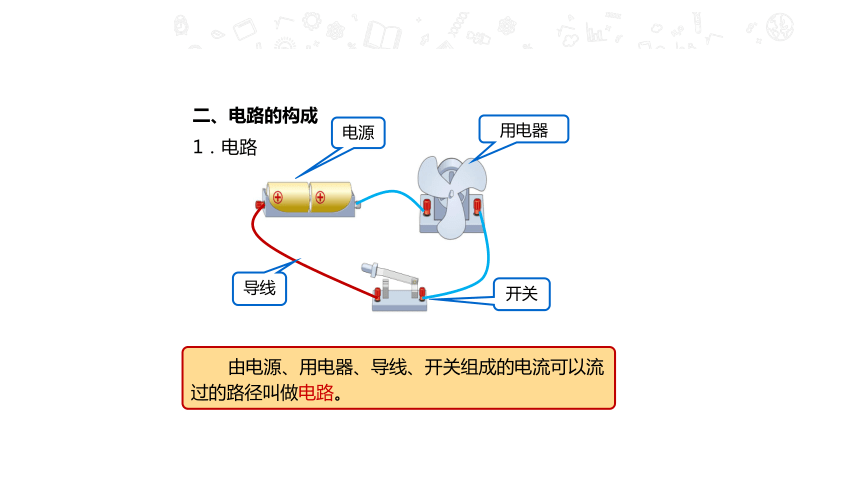

二、电路的构成
由电源、用电器、导线、开关组成的电流可以流过的路径叫做电路。
电源
导线
用电器
开关
1．电路
　　（1）电 源：
　　（2）用电器：
　　（3）导 线：
　　（4）开 关：
提供电能
消耗电能
输送电能
控制电路
注意：只有在闭合电路中才有电流。
2．电路元件的作用
你还知道哪些电源？
二、电路的构成
1.定义：用符号表示电路连接的图，叫做电路图。
图1
图2
熔断器
发热器
保温指示灯
加热指示灯
图3
　　图2是电饭锅下面的电路。是不是眼花缭乱？
三、电路图
2.常见的电路元件符号。
三、电路图
三、电路图
3.画电路图
例题
练习
请画出以下电路的电路图。
M
总结
电路图的画法要点：符号规范、横平竖直。
§2.电流和电路
讲课部分
开关闭合，灯泡点亮；开关断开，灯泡熄灭。
√
通路
§2.电流和电路
讲课部分
无论开关断开或闭合，灯泡都点亮。
×
短路
§2.电流和电路
讲课部分
无论开关断开或闭合，灯泡都不亮。
×
断路
§2.电流和电路
讲课部分
只有闭合回路才能产生电流。
结论
如图所示，若只闭合开关S1，则电路是（ ）路；若只闭合开关S2 ，则电路是（ ）路；若开关S 1 、S2断开,则电路是（ ）路。
S1
S2
通
短
断
练习：下面正确的电路图是（ ）。
D
B
A
C
C
