15.4 电流的测量

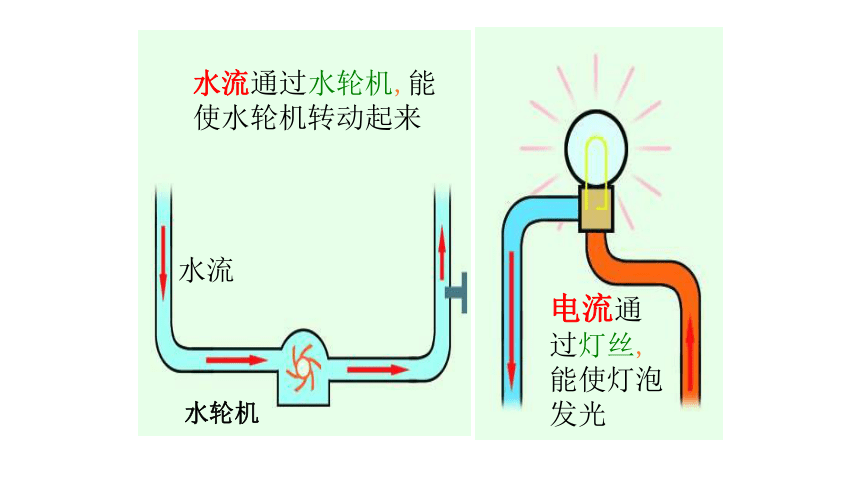

水轮机
水流通过水轮机,能使水轮机转动起来
电流通过灯丝,能使灯泡发光
水流

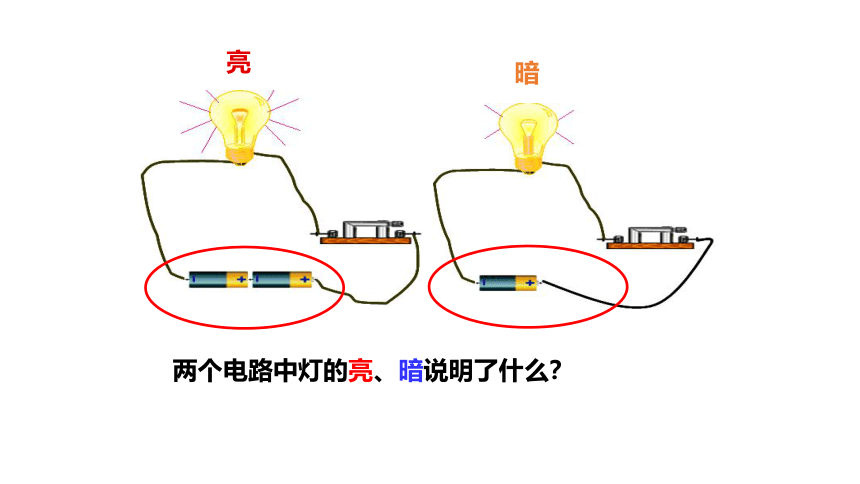

亮
暗
两个电路中灯的亮、暗说明了什么？

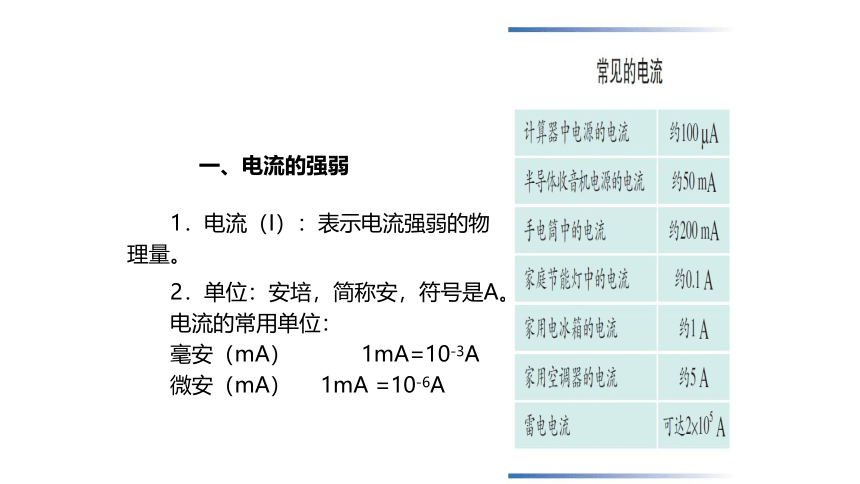

　　1．电流（I）：表示电流强弱的物理量。
　　2．单位：安培，简称安，符号是A。
　　电流的常用单位：
　　毫安（mA） 1mA=10-3A
　　微安（mA） 1mA =10-6A
一、电流的强弱

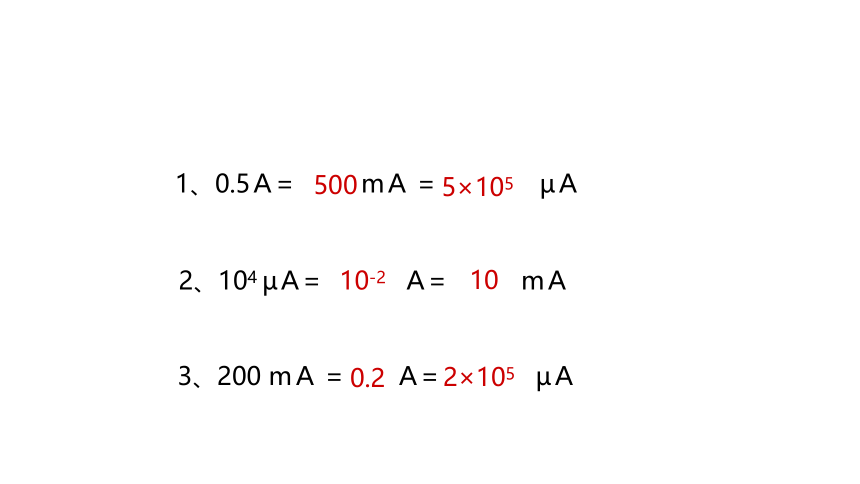

1、0.5Ａ= mＡ = Ａ
500
5×105
3、200 mＡ = Ａ= Ａ
0.2
2×105
2、104 Ａ= Ａ= mＡ
10-2
10

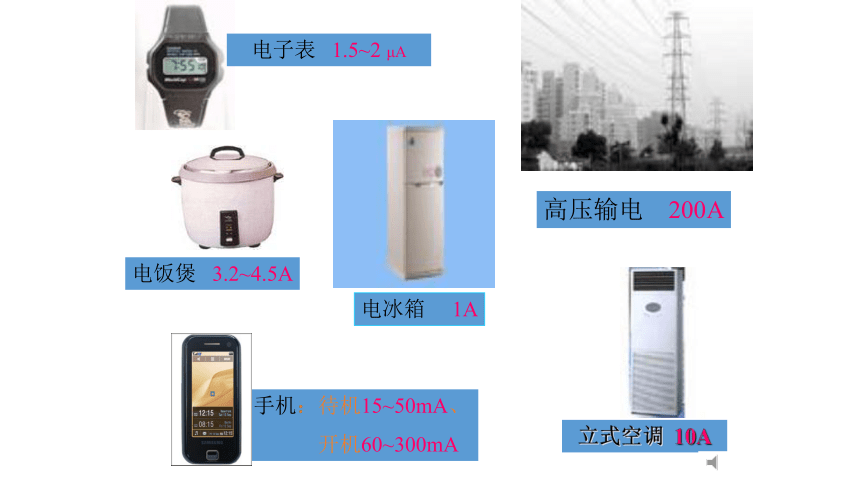

手机：待机15~50mA、
开机60~300mA
电冰箱 1A
电子表 1.5~2 μA
立式空调 10A
电饭煲 3.2~4.5A
高压输电 200A
A

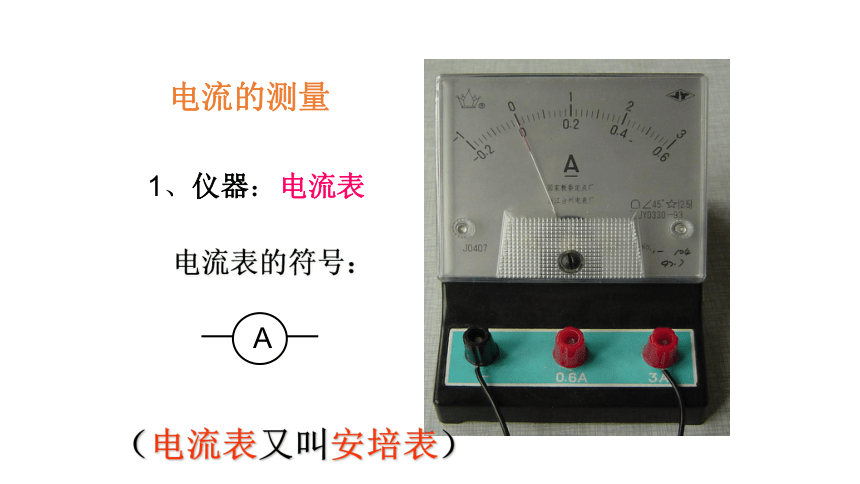

电流表的符号：
电流的测量
1、仪器：
电流表
（电流表又叫安培表）
刻度盘
数值单位
指针
调零螺母
正接线柱
负接线柱
量程为0～0.6A
量程为0～3A
1.电流表：测量电流的仪器。
A
+
－
认识电流表
电流表的电路符号。
二、电流的测量
　　为避免电流过大损坏电流表，在不能事先估算电流的情况下，要先闭合开关然后迅速断开（叫做“试触”），看看在开关闭合的瞬间指针的偏转是否在最大测量值之内。
二、电流的测量
（1）电流表的连接要求。
第一，必须将电流表和被测的用电器串联。
第二，必须让电流从正接线柱流入，从负接线柱流出。
第三，必须正确选择电流表的量程。
第四，不允许把电流表直接连到电源的两极！
2.实验：练习使用电流表。
试触法
小贴士
　　以下电路中，电流表连接方法正确的是（ ）
A
A
A
A
B
A
A
C
D
二、电流的测量
2.实验：练习使用电流表。
（2）电流表的读数
第一，明确所选电流表的量程；
第二，确定电流表的分度值；
第三，根据指针位置读出示数。
0~0.6A
0~3A
0.02A
0.1A
量程
分度值
你能读出右边电流表的示数吗？
0.32 A
2.4A
量程：0—3A
读出下表的示数
练一练
1．电流是表示________的物理量，用符号_________表示，国际单位是_______，用符号___________表示。
反馈练习：
2．一只普通家用白炽灯正常发光时的电流约为（　　）　A．200A　　B．20A　　C．0．2A　D．20mA
3．电流表与用电器__________联，并且让电流从___________柱流入，从___________柱流出。
电流强弱
Ⅰ
安培
A
C
串
正接线
负接线
电流
定义：
概念
电流是表示电流强弱的物理量，用I表示。
安培，简称安，用A表示
单位：
仪器：
连接方法
电流正入负出
串联在电路中
测量
符号
电流表
使用
A
小结
不超量程
不能与电源直接相连
国际：
常用：
毫安（mA）和微安（μA ）
