第十六章 电压 电阻
16.1 电压
人教版·九年级上册

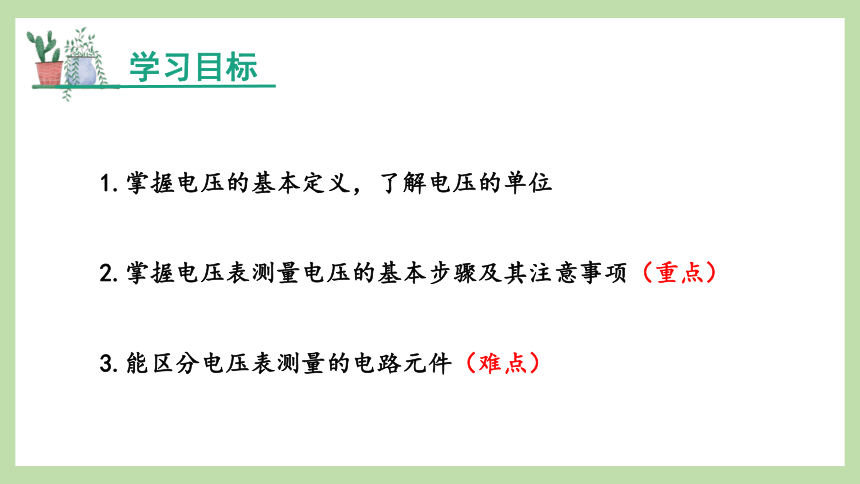

学习目标
1.掌握电压的基本定义，了解电压的单位
2.掌握电压表测量电压的基本步骤及其注意事项（重点）
3.能区分电压表测量的电路元件（难点）

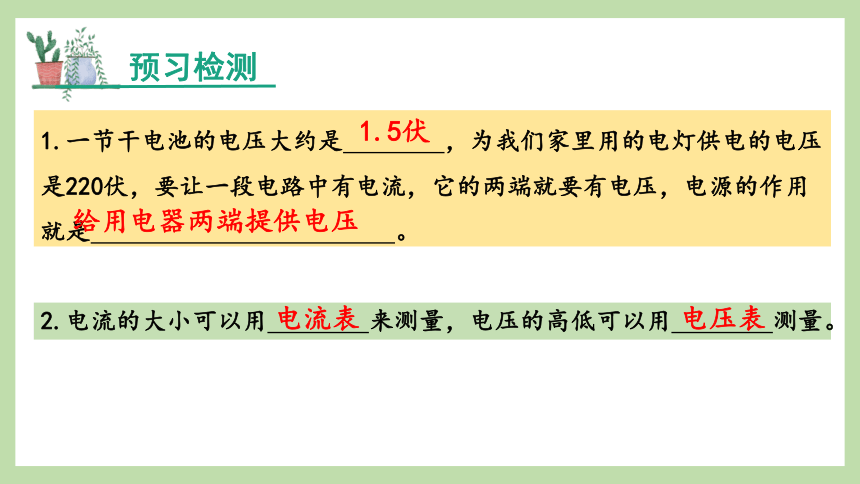

预习检测
1.一节干电池的电压大约是 ，为我们家里用的电灯供电的电压是220伏，要让一段电路中有电流，它的两端就要有电压，电源的作用就是 。
2.电流的大小可以用 来测量，电压的高低可以用 测量。
电流表
电压表
给用电器两端提供电压
1.5伏
点击播放
新课导入
想一想：什么是电压呢？
走进新课

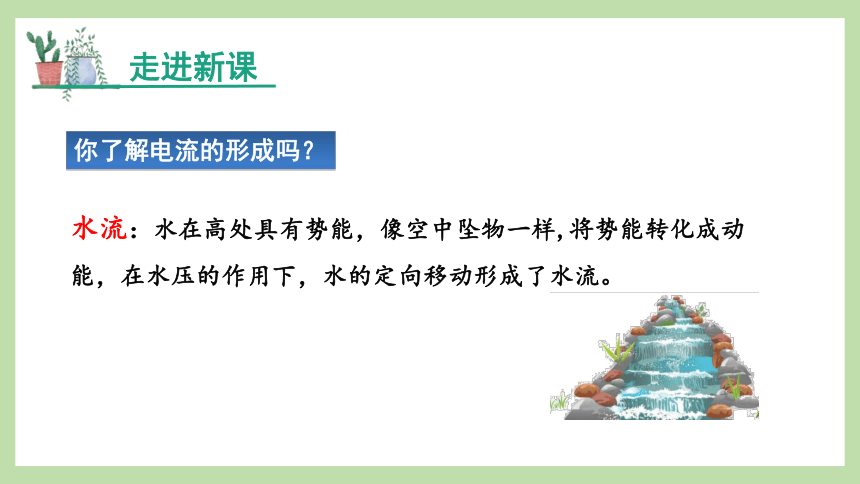

你了解电流的形成吗？
水流：水在高处具有势能，像空中坠物一样,将势能转化成动能，在水压的作用下，水的定向移动形成了水流。

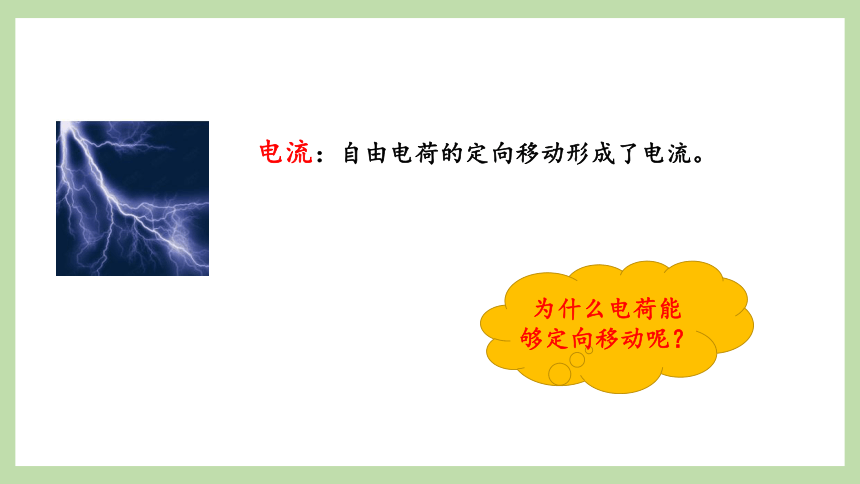

电流：自由电荷的定向移动形成了电流。
为什么电荷能够定向移动呢？
知识点1
电压

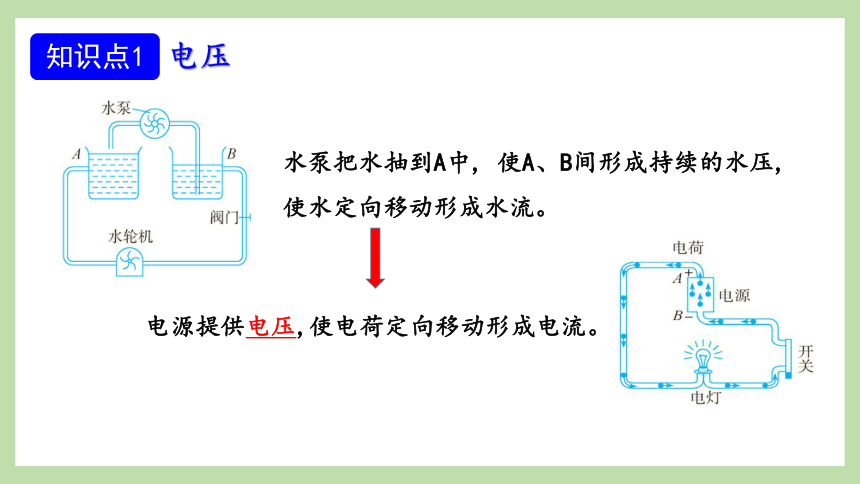

水泵把水抽到A中, 使A、B间形成持续的水压,使水定向移动形成水流。
电源提供电压,使电荷定向移动形成电流。
电压：电路中产生电流的原因，电源在电路中的作用就是提供电压，不同的电源在电路两端提供的电压一般不同，电压通常用U表示。
国际单位：伏特（简称“伏”） 符号是V
常用单位：千伏（kV） 毫伏（mV）
换算关系：1kV=1000V 1V=1000mV
表述电压时，不能说是哪一点的电压，应该是“哪一个用电器两端的电压”或“哪两点间的电压”。

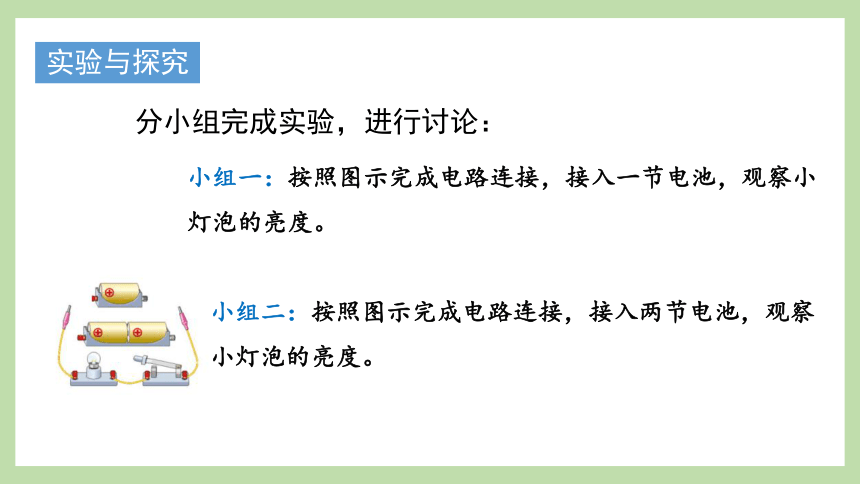

实验与探究
分小组完成实验，进行讨论：
小组一：按照图示完成电路连接，接入一节电池，观察小灯泡的亮度。
小组二：按照图示完成电路连接，接入两节电池，观察小灯泡的亮度。

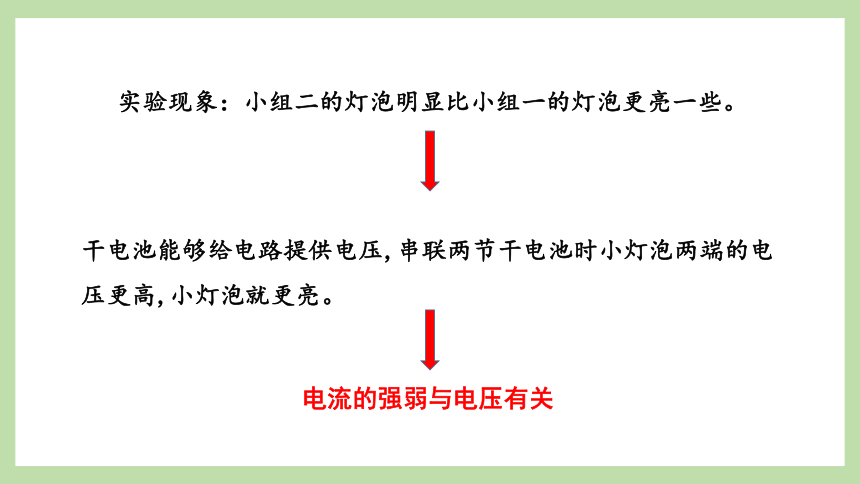

实验现象：小组二的灯泡明显比小组一的灯泡更亮一些。
干电池能够给电路提供电压,串联两节干电池时小灯泡两端的电压更高,小灯泡就更亮。
电流的强弱与电压有关
电压是形成电流的原因,因此有了电流就一定有电压,但有电压不一定有电流.要在电路中得到持续电流,必须满足两个条件: ①有电源;②电路是通路.

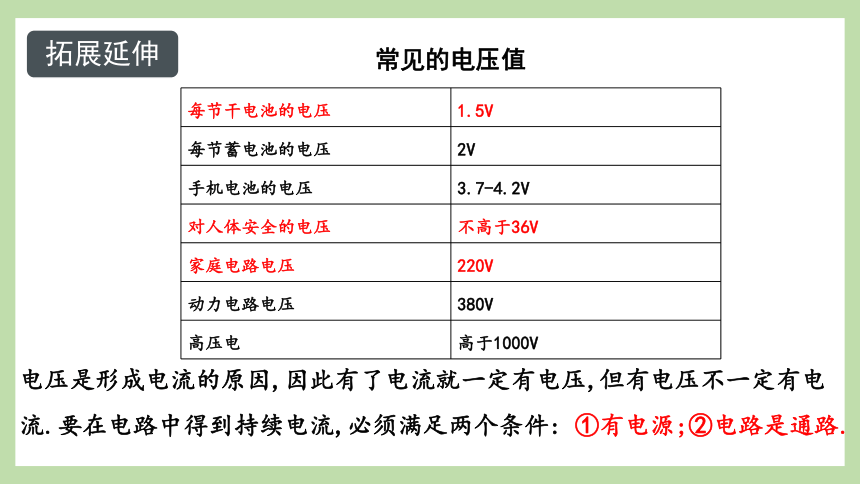

拓展延伸
每节干电池的电压 1.5V
每节蓄电池的电压 2V
手机电池的电压 3.7-4.2V
对人体安全的电压 不高于36V
家庭电路电压 220V
动力电路电压 380V
高压电 高于1000V
常见的电压值
小练笔

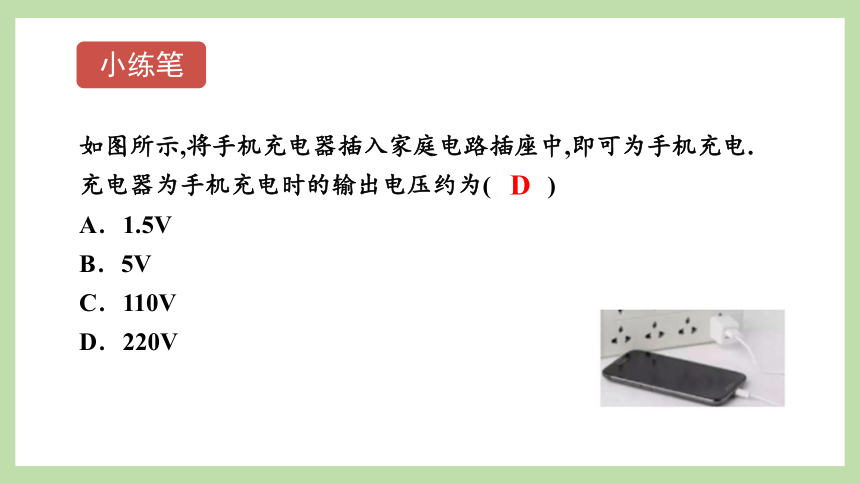

如图所示,将手机充电器插入家庭电路插座中,即可为手机充电.充电器为手机充电时的输出电压约为( )
A．1.5V
B．5V
C．110V
D．220V
D
知识点2
电压的测量
点击播放
想一想：用什么工具测量电压呢？
调零螺母
表盘
“-”接线柱
“3V”接线柱
“15V”接线柱
指针
电压表的结构
注意事项：在使用电压表之前要记得先调零
电压表使用步骤：
（一）按电路图完成实物连接，连接时记得不要接通开关。
（二）按照电流从正极出发，用导线将灯泡正极接线柱和电压表正极接线柱连接起来，将灯泡负接线柱和电压表负极接线柱连接起来。电压表与灯泡一定要并联起来。
（三）整理实验器材。
电压表注意事项：
（一）接通电路前，电压表先调零。
（二）电压表与被测用电器必须并联。
（三）被测电压不要超过电压表的量程，如果超过量程可能会打坏指针甚至烧坏电压表。
（四）必须保证电流从电压表“+”接线柱流入，从“-”接线柱流出。如果接反了，指针会反向偏转，可能损坏电压表。
电压表读数：
（一）看清楚接线柱，确认量程。如图所示，接入的是“3V”接线柱，量程是0-3V.
（二）看清楚每一个大格有几个小格，算出分度值。如图所示，一个大格1V有10个小格，所以分度值是0.1V.
（三）看清指针位置，读出示数。如图所示，电压表的示数为0.9V.
妙解规律
电流表和电压表的异同点
电流表 电压表
相同点 ①使用前要调零 ②电流从“＋”接线柱流入,从“－”接线柱流出③接线时如不能估算被测值的大小,都应先选较大量程试触,然后再根据指针示数选用合适的量程。
不同点 ①串联在待测电路中②电流表不能直接连在电源的两极上③对电流的阻碍作用很小,几乎为零。 ①并联在待测电路两端②电压表能直接连在电源的两极测电源电压③对电流的阻碍作用很大,相当于断路。
拓展延伸
（1）电压表表盘上所标字母“V”的含义有两个:一是表示该表是电压表;二是表示该表盘上示数的单位是伏特.
（2）在测量电压时,选用的电压表量程的最大测量值应等于或稍大于被测电路两端的电压.为提高读数的准确性,在被测电压不超过量程最大测量值的情况下,尽可能用小量程进行测量.
小练笔
在如图所示电路中,开关闭合后电压表测量的是( )
A．L１两端的电压
B．L１和 L２两端的电压
C．L３和电源两端电压
D．电源两端电压
B
随堂练习
电压
1.关于电压,以下说法正确的是( )
A.一节干电池两端电压为3V
B.对人体安全的电压只有36V
C.电压可以使电路中产生电流
D.不同的电源在电路两端电压相同
B
电压的测量
2.如图所示电路中各元件完好,a、b、c、d、e、f 为接线柱,将电压表接在其中两个接线柱上后,开关闭合时,电压表示数为０;开关断开时,电压表有示数.则与电压表相 连的两个接线柱可能是( )
A．a和b B．c和d
C．a和f D．e和f
D
课堂小结
电压
定义：也称作电势差或电位差,是衡量单位电荷在静电场中由于电势不同所产生的能量差的物理量。
电压表：测量电路中的电压，电压表的使用需要注意：使用前调零，电压表与被测用电器并联，电流“+”接线柱流入，“负”接线柱流出，注意量程。
课后习题
1.如图所示,要使 L1与L2串联,请在“○”处 接入电流表或电压表,以测量电路中的电流、L1两端的电压.以下做法正确的是( )
A．a为电流表,b为电流表
B．a为电压表,b为电流表
C．a为电流表,b为电压表
D．a为电压表,b为电压表
B
2.如图,在烧杯中加入盐水,然后将连在电压表上的铜片和锌片插入盐水中,这样就制成了一个盐水电池.观察电压表的接线情况和指针偏转可知:锌片是盐水电池的 极,电池的电压为 V.
0.6
负
3.下图中电压表是测L1两端电压的电路是( )
A
B
C
D
D
动手动脑学物理
1. 在图16.1-7中，请用笔画线表示导线来连接实物图，使小灯泡能够发光并且电压表能够测出灯泡两端的电压（估计在2～3 V之间）。
【解析】连接实物图时，可以从电源的“＋”极顺着电流的方向开始连接，先将电源、开关、小灯泡连成闭合回路，然后再将电压表并联在小灯泡的两端，使标有“－”号的接线柱靠近电源负极，另一接线柱靠近电源正极；因灯泡两端电压估计在2~3 V之间，所以电压表量程应选择0~3 V。
【答案】如图所示：
2. 在烧杯中加入盐水，将铜片和锌片放在盐水中，这就是一个电池。试着用电压表测量这个自制电池的电压，其现象如图16.1-8所示。这个电池的电压是多少？哪个金属片是电池的正极？
【解析】电压表使用了“－”和“3”两个接线柱，表示它使用的量程是0~3 V，分度值是0.1 V，指针向右转过了4格，所以电压表示数为0.4 V；电压表指针向右转动，说明与电压表正接线柱相连的是电源的正极，与电压表负接线柱相连的是电源的负极，所以铜片是正极，锌片是负极。
【答案】0.4 V 铜片
3. 图16.1-9中， 三个电压表的示数各是多少？
【解析】读数时，要明确所选用的量程，确定所用量程的分度值，看清指针所指的位置后读数，最后将数值和单位都写出。
【答案】甲：2 V 乙：12.5 V 丙：1 V
4. 图16.1-10是一位同学所连的电路，他要测量小灯泡L2两端的电压。图中有一根导线接错了。
（1）请你找出这根接错的导线，在这根导线上打“×”（表示不要），并用笔重新画一根正确连接的导线。
（2）画出正确接线的电路图。
【解析】实物图中电压表测量的是小灯泡L1与L2两端的总电压，要测小灯泡L2两端的电压，应将电压表并联在小灯泡L2两端。
【答案】（1）
（2）
