15.4 电流的测量
人教版·九年级上册
学习目标
1.了解电流的定义
2.认识并学会使用电流表（重点）
预习检测
1.表示电流强弱的物理量是 ，其单位是 ，简称 ，符号是 。
2.电路中的电流我们可以用 来测量。
电流
安培
安
A
电流表
新课导入
点击播放
想一想：如何测量电流的大小
知识点1
电流
那么电荷的定向流动可以用什么来表示呢？
摩擦生电实质就是电荷的转移，电荷在导体内可以定向移动。
单位时间内定向通过某横截面的水量的大小，我们可以用水流来表示。
电流的定义
电流的大小——电流强度（简称电流）
安培（1775-1836）
安培是法国的科学家，他在物理、化学、数学等方面都有很深的造诣，安培在电学方面的研究成果尤为突出，被后人称为“电学中的牛顿”，为了纪念他，物理学中用安培作为电流的单位。

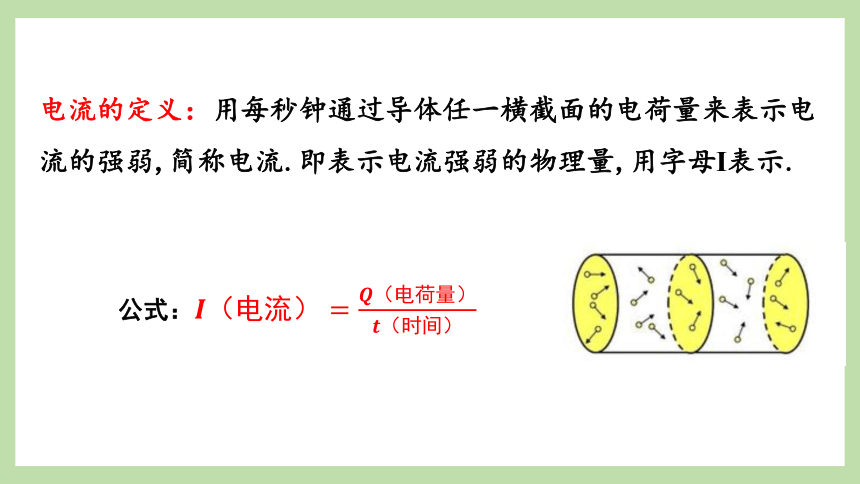

电流的定义：用每秒钟通过导体任一横截面的电荷量来表示电流的强弱,简称电流.即表示电流强弱的物理量,用字母I表示.
公式：
电流的国际单位：安培——A（简称为“安”）
常用单位：毫安——mA 微安——μA
换算关系：
1A（安）＝1000mA（毫安）
1mA（毫安）＝1000μA（微安）

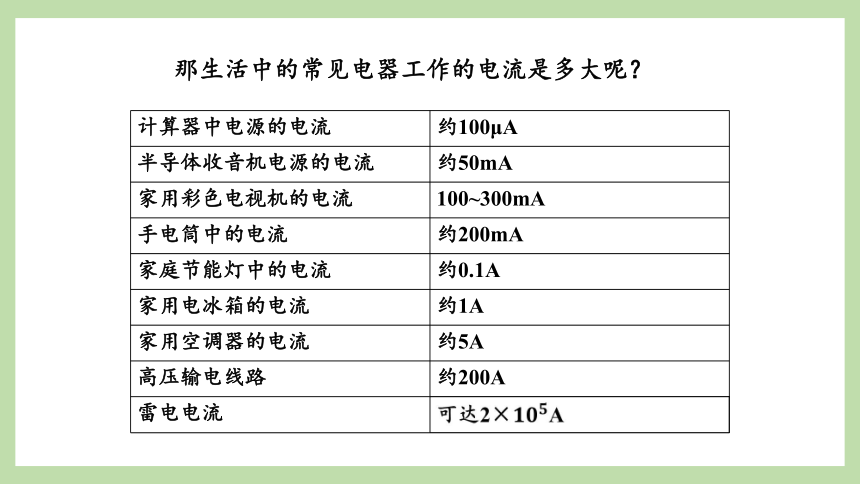

那生活中的常见电器工作的电流是多大呢？
计算器中电源的电流 约100μA
半导体收音机电源的电流 约50mA
家用彩色电视机的电流 100~300mA
手电筒中的电流 约200mA
家庭节能灯中的电流 约0.1A
家用电冰箱的电流 约1A
家用空调器的电流 约5A
高压输电线路 约200A
雷电电流
小练笔

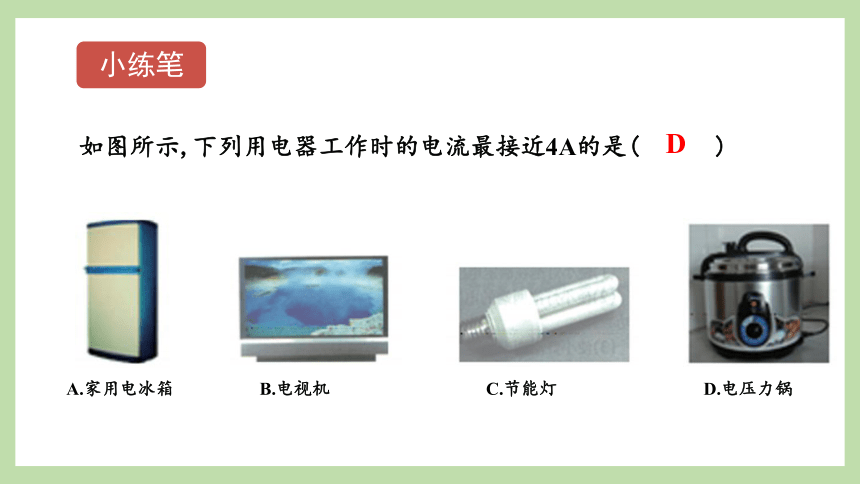

如图所示,下列用电器工作时的电流最接近4A的是( )
A.家用电冰箱
B.电视机
C.节能灯
D.电压力锅
D
知识点2
电流的测量
实验探究
分小组完成实验，进行探讨：
小组一：准备一节干电池，以串联的方式连接一个个灯泡，观察其亮度。
小组二：准备两节干电池，同样以串联的方式连接一个灯泡，观察其亮度。
实验现象：小组二的电灯泡亮度明显高于小组一的电灯泡
干电池越多，电灯泡越亮
那么电流的大小该怎么测定呢？
结论：通过灯泡的电流越多，灯泡越亮
观察与探究
点击播放
想一想：他是用什么测量的电流呢？
电流表——测量电流的仪器。
刻度盘
数值单位
指针
调零螺母
正接线柱
负接线柱
量程为0～0.6 A
量程为0～3 A
A
电流表的电路符号
有三个接线柱分别是“－”“０．６”和 “３”， “－”表示负接线柱， “０．６”和 “３”表示正接线柱
使用电流表的注意事项：
(1)连接电流表之前，确认电流表是否归零。
(2)必须将电流表和被测的用电器串联;
(3)必须让电流从红色(或标示“＋”号)的接线柱流进,再从黑色(或标示 “－”号)的接线柱流出;
(4)必须正确选择电流表的量程,被测电流不能超过所选量程;
(5)不允许把电流表直接连到电源的两极,否则,电流表将被烧坏.
电流表如何读数：
（1）确定电流表选用的量程，知道满刻度表示的电流值（如：0~0.6A或0~3A）
（2）确定分度值，知道每一小格代表多少电流，（如0~0.6A时，一大格是0.2A，一小格是0.02A）
（3）看指针所指位置，总共偏转了多少小格，读出电流的大小。
拓展延伸
试触法
在使用电流表的时候，待测电流值不能超过电流表的量程，并且尽量使读数准确。电流表的量程，就是电流表所能测量的电流的最大值，待测电流值超过电流表量程，容易烧坏电压表。所以，在用电流表表测电流之前，应对待测电流值进行估计，无法估计则采用试触法，电流太大也不会把指针打坏。因为指针的偏转是需要时间的，你可以具体实践一下，如果你动作够迅速的话，指针还没摆到头就回来了，所以也不会把指针打弯，防止烧坏电表。
小练笔
如图所示,两灯规格不同,能测出通过灯L1电流的电路是( )
A
C
B
D
C
归纳总结
1.单位时间内定向通过任意横截面积的电荷量的大小用电流来表示，其单位是安培，还有毫安和微安，单位之间都是1000进率关系。
2.电流的测定用电流表，电流表使用前要调零，未知电流大小时要用试触法去估计电流大小，以免烧坏电表，确认量程，确定指针区域。
随堂练习
1．关于电流,下列说法中不正确的是( )
A．电流是表示电流快慢的物理量
B．电流是表示电流强弱的物理量
C．电流的单位是安培,符号是“A”
D．电流的符号是“I”,单位可以用毫安,也可以用微安
电流强度
A
物理学中没有电流的速度这个物理量
2.请读出图中电流表的示数:图(a)中的示数为 ; 图(b)中的示数为 .
电流表的测量
2.7A
0.4A
课堂小结
电流的测量
电流强度：表示电流强弱的物理量，单位是安培，符号为A，其他单位还有mA和μA等，1A=1000mA。
电流表：必须与被测用电器串联到电路中，必须从“＋”接线柱流进从“-”接线柱流出，连接前一定要调零，不可以直接去接电源。
课后习题
1.如图所示,能直接测量通过灯 L1电流的电路是( )
A
D
C
B
D
丙
甲
乙
2.如图所示,甲、乙、丙三位同学在做“用电流表测电流”的分组实验中,闭合开关前,他们的电流表指针均指在零刻度处.当闭合开关试触时,发现电流表指针摆动分别出现了如图甲、乙、丙所示的三种情况.请分析他们在电流表的使用上分别存在什么问题,并写在下面的横线上.
(１)出现甲同学的问题的原因:电流表的 ;
(２)出现乙同学的问题的原因:电流表的 ;
(３)出现丙同学的问题的原因:电流表的 .
正、负接线柱接反了
所选量程太大了
所选量程太小了
动手动脑学物理
1. 流过某手电筒小灯泡的电流大约是0.25 A，等于多少毫安？某半导体收音机电池的供电电流最大可达120 mA，等于多少安？
【解析】因为1A＝103 mA，所以0.25A＝0.25×103 mA＝250mA；因为1mA＝10-3 A，所以120 mA＝120×10-3 A＝0.12A。
【答案】250 mA 0.12 A
2.画线连接下面的实物图（图15.4-6），使小灯泡能够发光并且电流表能够测出流过小灯泡的电流（估计为0.1-0.3 A）。
图15.4-6
【解析】估计流过小灯泡的电流为0.1-0.3 A，则电流表的量程应选用0-0.6 A，将电源、开关、电流表、小灯泡串联接在一起，注意要让电流从电流表“+”接线柱流入，从“-”接线柱流出。
【答案】如图所示：
3.图15.4-7中电流表的读数各是多少安？
【解析】甲、乙两图中电流表选用的是0-0.6 A的量程，每个大格表示0.2 A，每个小格表示0.02 A，则读数为I甲＝0.2 A＋0.12 A＝0.32 A；I乙＝0.4 A＋0.18 A＝0.58 A；丙图中电流表选用的是0-3 A的量程，每个大格表示1 A，每个小格表示0.1 A，则丙图读数为I丙＝1 A＋0.38 A＝1.38 A。
【答案】 甲：0.32A 乙：0.58A 丙：1.38A
4.在图15.4-8中，能直接测量通过灯L1电流的电路是（ ）
图15.4-8
【解析】要测量通过灯L1的电流，则电流表应与灯L1串联，电流从电流表正接线柱流入，从负接线柱流出。甲图中电流表在干路上，测的是通过两灯的总电流；乙图中电流表的正、负接线柱接反了；丙图中两个电流表都没与灯L1串联，所以不能直接测出通过灯L1的电流；只有丁图中电流表符合条件。
【答案】丁
