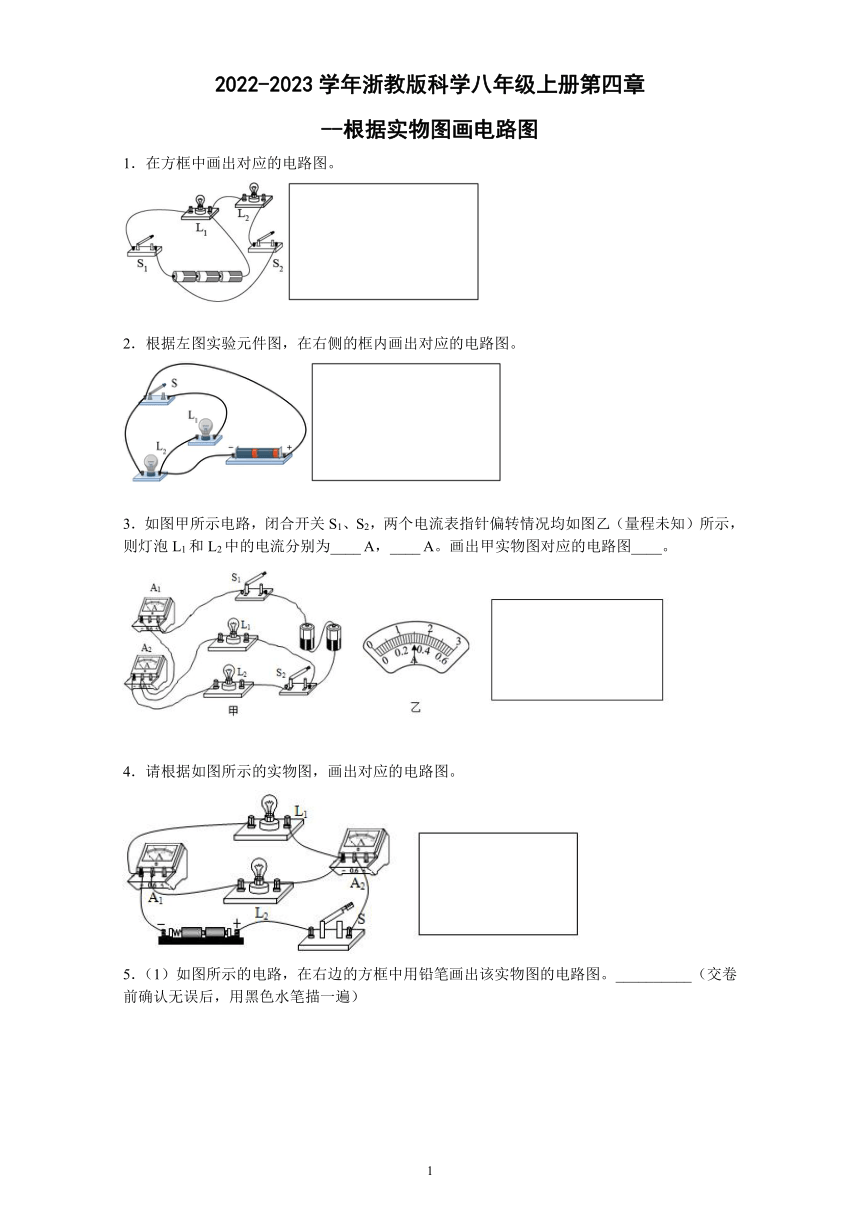

第1节 电荷与电流（根据实物图画电路图）（含答案）

2022-2023学年浙教版科学八年级上册第四章
--根据实物图画电路图
1．在方框中画出对应的电路图。
2．根据左图实验元件图，在右侧的框内画出对应的电路图。
3．如图甲所示电路，闭合开关S1、S2，两个电流表指针偏转情况均如图乙（量程未知）所示，则灯泡L1和L2中的电流分别为____ A，____ A。画出甲实物图对应的电路图____。
4．请根据如图所示的实物图，画出对应的电路图。

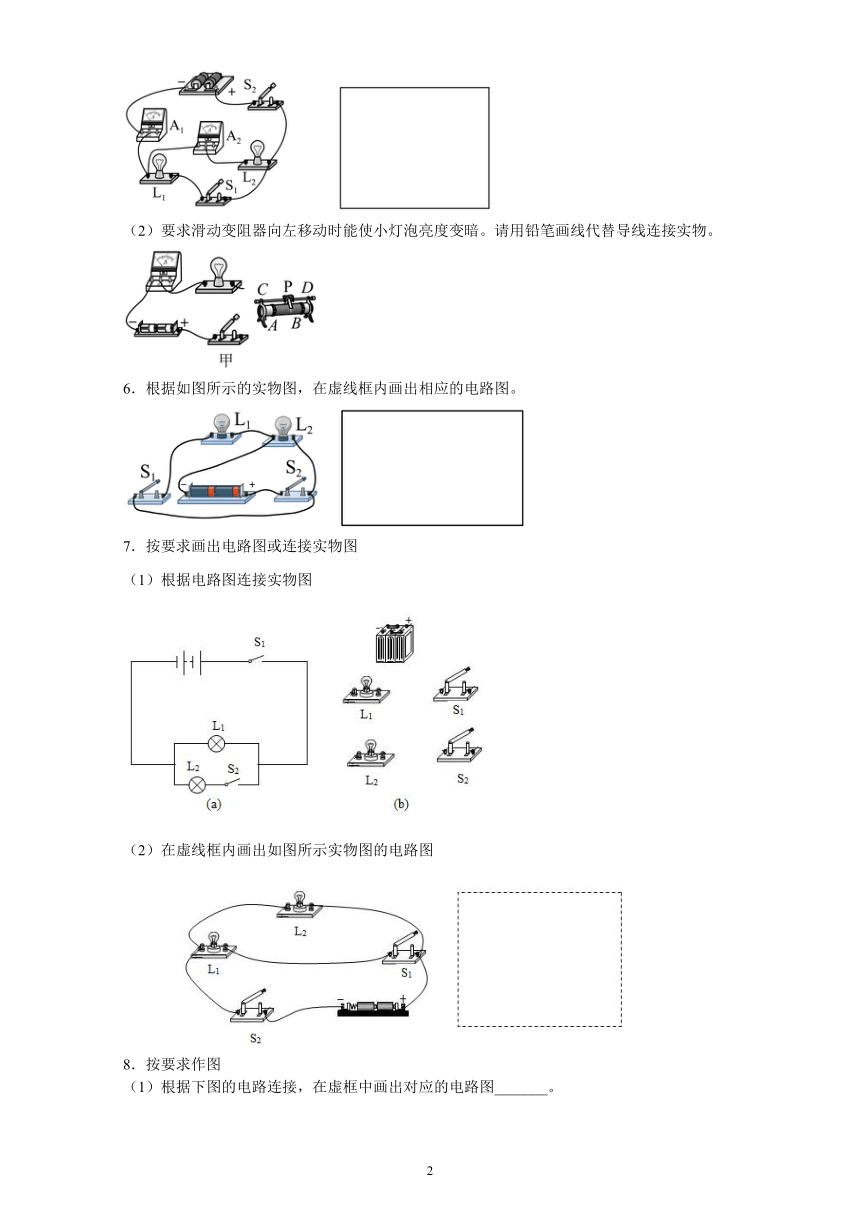

5．（1）如图所示的电路，在右边的方框中用铅笔画出该实物图的电路图。__________（交卷前确认无误后，用黑色水笔描一遍）
（2）要求滑动变阻器向左移动时能使小灯泡亮度变暗。请用铅笔画线代替导线连接实物。
6．根据如图所示的实物图，在虚线框内画出相应的电路图。
7．按要求画出电路图或连接实物图
（1）根据电路图连接实物图
（2）在虚线框内画出如图所示实物图的电路图

8．按要求作图
（1）根据下图的电路连接，在虚框中画出对应的电路图_______。
（2）按照图所示的电路图将实物元件连成正确的电路。
9．按照要求连接电路。
（1）在甲图虚线方框中画出如图实物电路连接的电路图。_______
（2）将乙图中的元件连接。要求灯泡L1、L2并联，电流表测灯L1中的电流，开关S1控制整个电路，S2只控制灯L2。_______
10．如图所示的实物图，请用笔画线代替导线将元件按要求连接起来，线不能交叉。
（1）L1和L2并联；
（2）滑动变阻器控制灯L1的亮暗，滑片向右移动时灯变亮；
（3）电流表测通过L2的电流；
（4）开关控制整个电路。
（5）画出相应的电路图。
试卷第1页，共3页
参考答案：
1．
2．
3． 1.2 0.3
4．
5．
6．
7．
8．
9．
10．
