人教版七年级生物上册同步课堂系列2.1.1 练习使用显微镜(备课件)(共50张PPT)

(共50张PPT)
七年级上册生物同步课堂
第一章 细胞是生命活动的基本单位
第一节 练习使用显微镜
1.说明显微镜的构造和作用;
2.学会使用显微镜;
学习目标
01

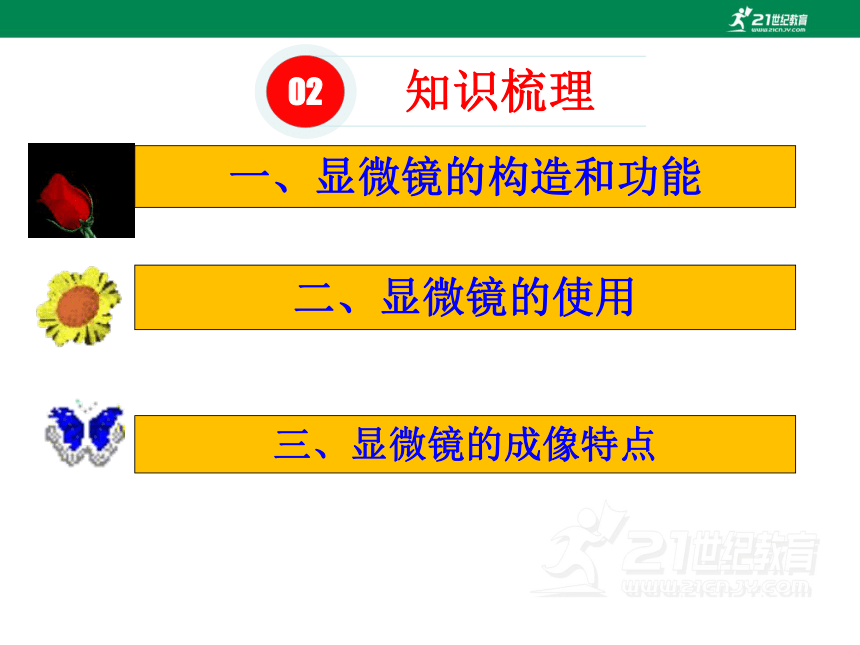

知识梳理
02
一、显微镜的构造和功能
二、显微镜的使用
三、显微镜的成像特点

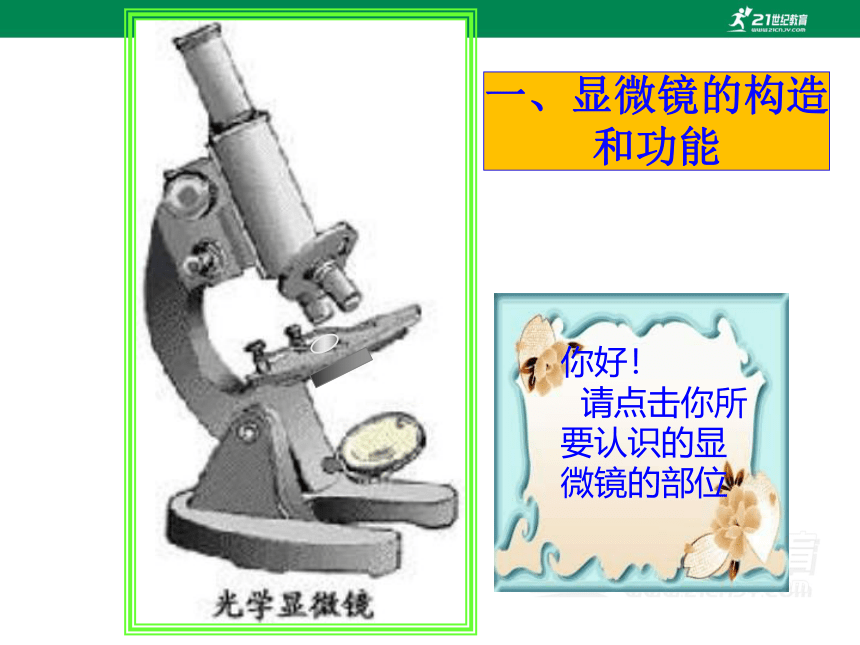

你好！
请点击你所要认识的显微镜的部位
一、显微镜的构造
和功能

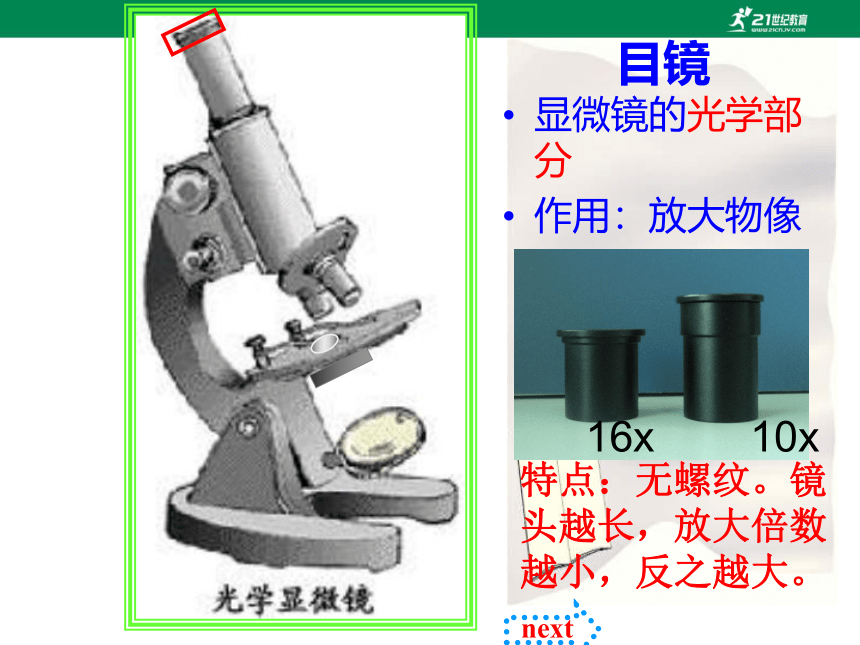

目镜
显微镜的光学部分
作用：放大物像
16x 10x
特点：无螺纹。镜头越长，放大倍数越小，反之越大。
next
物镜
显微镜的光学部分
作用：放大物象
4x 10x 40x
特点：有螺纹。镜头越长，放大倍数越大，反之越小。
next

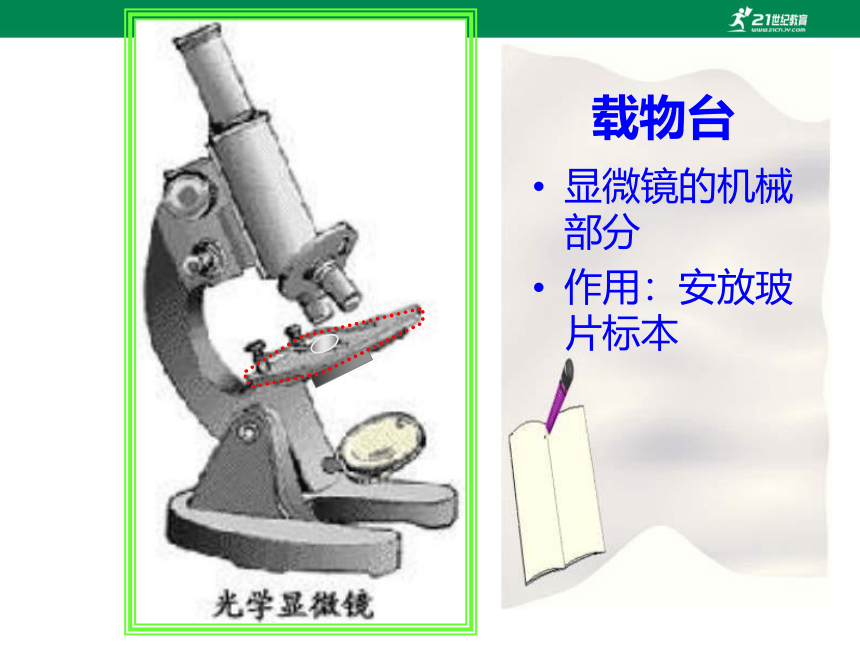

载物台
显微镜的机械部分
作用：安放玻片标本

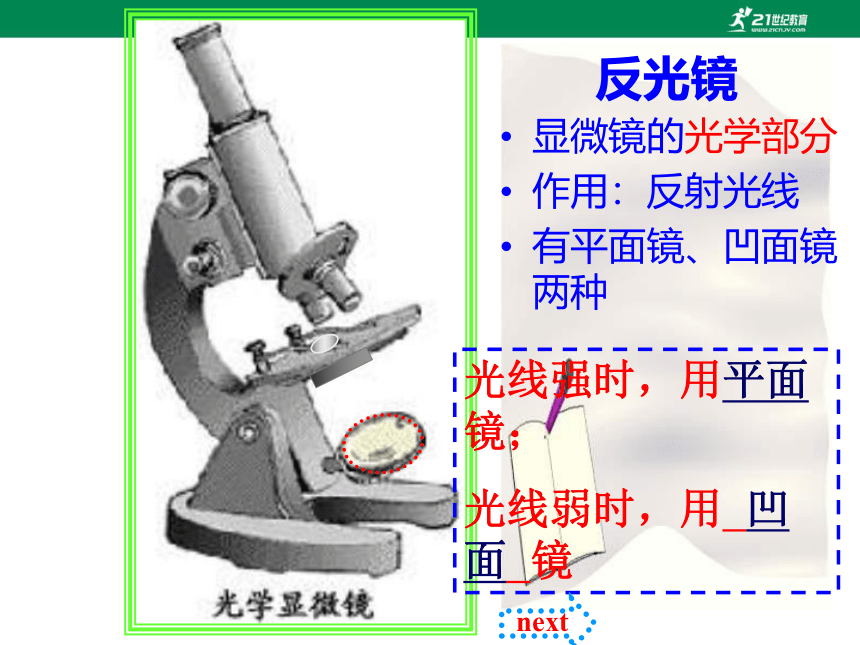

反光镜
显微镜的光学部分
作用：反射光线
有平面镜、凹面镜两种
光线强时，用平面 镜；
光线弱时，用 凹面 镜
next

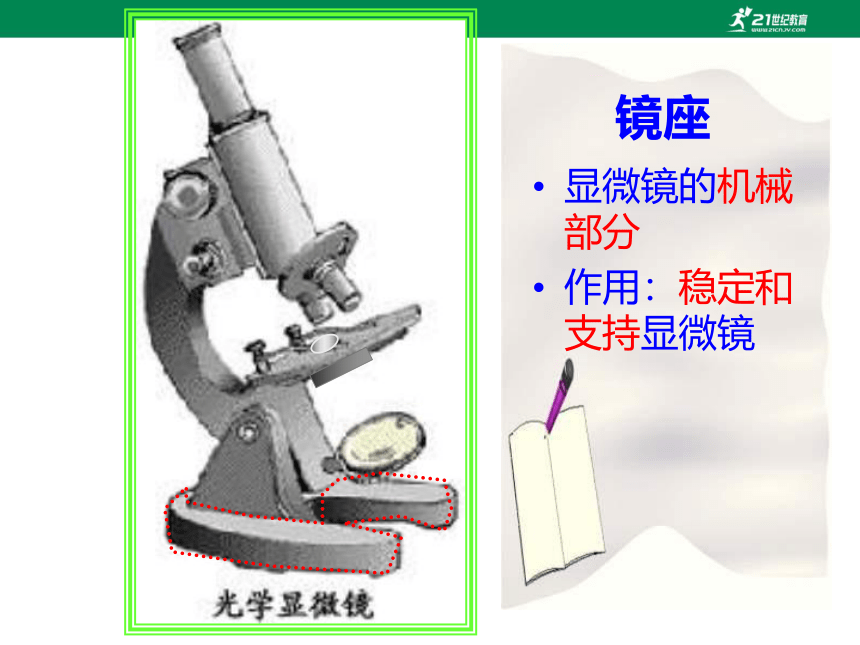

镜座
显微镜的机械部分
作用：稳定和支持显微镜

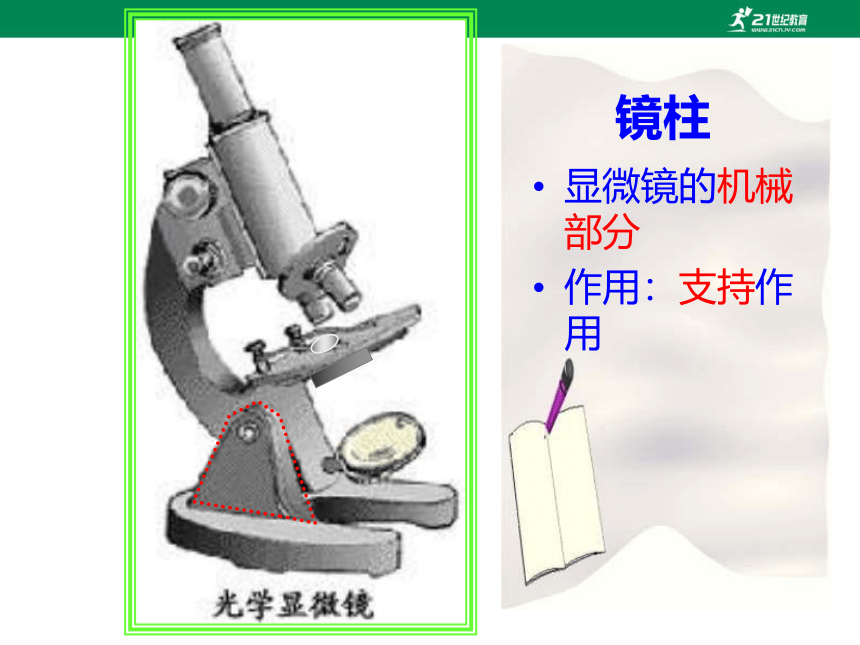

镜柱
显微镜的机械部分
作用：支持作用

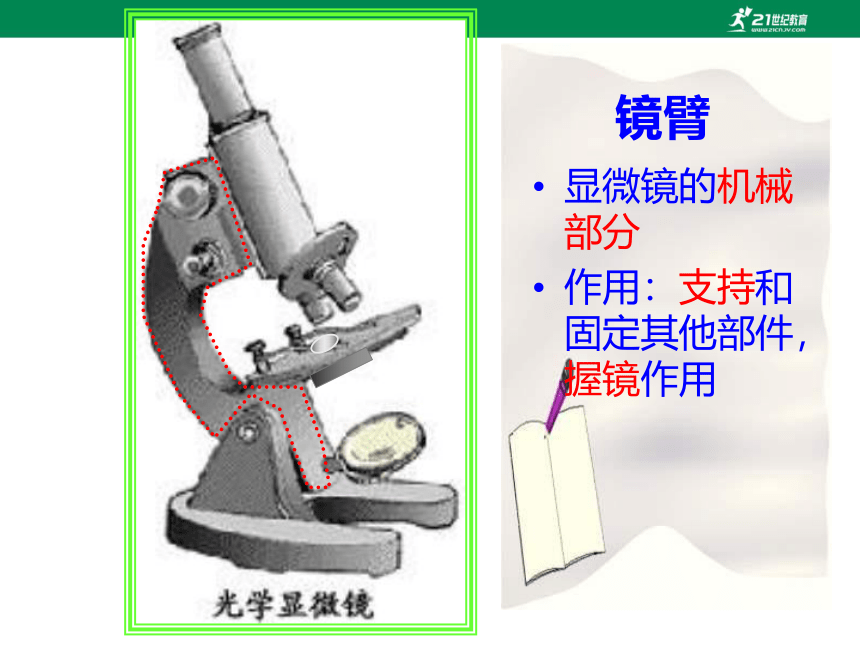

镜臂
显微镜的机械部分
作用：支持和固定其他部件，握镜作用

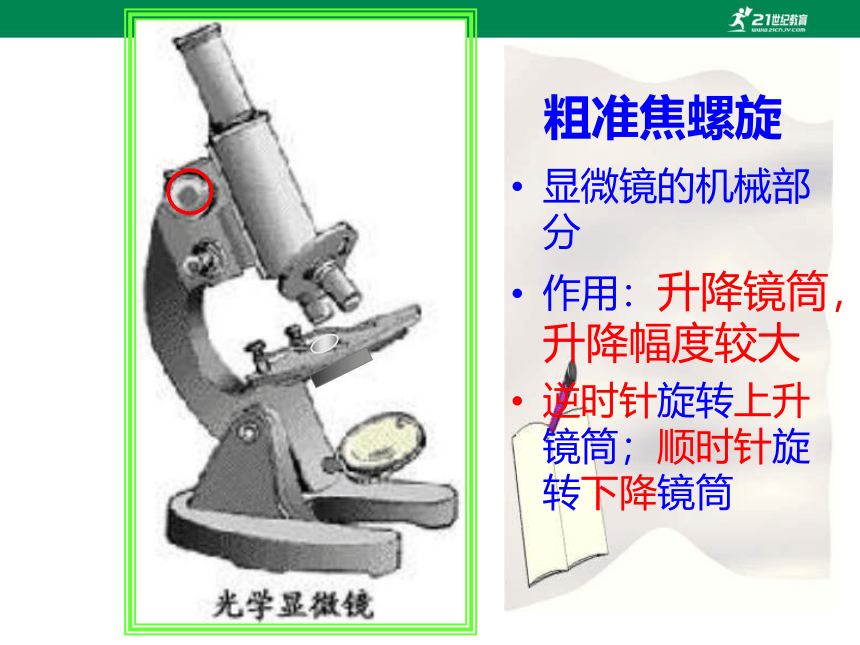

粗准焦螺旋
显微镜的机械部分
作用：升降镜筒，升降幅度较大
逆时针旋转上升镜筒；顺时针旋转下降镜筒
细准焦螺旋
显微镜的机械部分
作用：升降镜筒，升降幅度较小
逆时针旋转上升镜筒；顺时针旋转下降镜筒
镜筒
显微镜的机械部分
作用：安放镜头
链接目镜和物镜
转换器
显微镜的机械部分
作用：安放和转换物镜镜头
压片夹
显微镜的机械部分
作用：固定玻片标本
通光孔
显微镜的机械部分
作用：使光线通过
遮光器
显微镜的机械部分
作用：调节穿过通光孔的光线。
光线强时，用小光圈；
光线弱时，用大光圈
1
2
3
4
5
6
7
8
10
11
12
9
请指出图中标号的名称
单击鼠标后，答案将依次出现
1、目镜
2、粗准焦螺旋
3、细调焦螺旋
4、镜臂
5、物镜
6、镜柱
7、镜座
8、镜筒
9、弹簧夹片
10、载物台
11、遮光器
12、反光镜
点 击
此处进入显微镜使用的学习
使用导航
稳定显微镜　　　　 镜臂
手握镜的部位　　　　　 　镜座
接近被观察物体的镜头　 　物镜
玻片标本放置的部位　 　　粗准焦螺旋
能使镜筒迅速升降的结构　 载物台
光线较强时用　　　　　 　大光圈
光线较弱时用　　　　　 　平面镜
能调节通光孔进光量　　 　遮光器
连线题：显微镜的结构及作用
使用导航
一、取镜和安放
二、对光
三、观察
四、整理
显微镜的使用方法分哪几步？
二、显微镜的使用
（一）、取镜和安放
取镜：右手握住___，
左手托住_____
镜臂
镜座
安放：放在实验台距边缘大约_____处，安装好_____和_____
7厘米
目镜
物镜
next
注意事项
（二）对光
对光：①转动转换器和遮光器，使_________和较大的______对准________
②一只眼注视_____内，转动_______，直到通过目镜看到_____的圆形视野
转动转换器时，
注意不要用手扳物镜！
低倍物镜
光圈
通光孔
目镜
反光镜
明亮
反光镜
1、巧记“对光三转”
（1）转转换器.选低倍物镜
（2）.转遮光器.选大光圈
（3）.转反光镜.看到明亮视野
通光孔
物镜
目镜
(三)、观察
①放置玻片标本：放在_______上，用_______压住。玻片标本要正对_______的中心。
载物台
压片夹
通光孔
next
当镜筒下降时，眼睛一定要从侧面注视物镜，以避免物镜压碎玻璃片标本和损坏镜头。
②下降镜筒：转动________，使镜筒缓慢下降，直到物镜接近________为止；(此时，眼睛一定要看着______)
粗准焦螺旋
玻片标本
物镜
next
③升高镜筒：左眼向_____内看，右眼同时睁开，同时逆时针方向转动_________，直到______ 为止
目镜
粗准焦螺旋
看清物像
next
④再略微转动___________，使看到的物像更加_____。
细准焦螺旋
清晰
为什么左眼看目镜，右眼要同时睁开？
左眼观察，右眼画图
next
next
1、巧记“观察三先”：
先低后高（镜头）、
先降后升（镜筒） 、
先粗后细（准焦螺旋）
（四）、整理
1、观察完毕，先提升 ，取下 。如需擦拭目镜和物镜，请用擦净纸。
2、用 将显微镜外表擦拭干净
3、转动 ，使两个 偏向两旁，将镜筒缓慢降至最低。
4、将 放在直立的位置。
5、将显微镜放回原处
镜筒
玻片标本
纱布
转换器
反光镜
物镜
next
1、巧记“显微镜的操作步骤”：
一取二放三安装，四转低倍五对光，六上玻片七下降，八升镜筒找物像，两眼睁开仔细看，看完低倍转高倍，九退整理十归 箱。
1、取送显微镜时，应右手握住镜臂， 左手
托住镜座，轻拿轻放。切勿用 一只手斜
提，前后摆动，防止目镜滑出跌落。
2、揩试目镜、物镜和反光镜上的灰尘或污
物，必须使用专用的擦镜纸。切勿用手指、
手帕、纱布和普通纸擦。
返回
next
三、显微镜的成像特点
上
左右相反
上下颠倒
1、目镜(视野)内看到的是：
倒像
上
显微镜的成像特点
1、在载玻片上“上”，用显微镜观察到的是( )
D
观察写在不透明纸上的的“上”字
上
结果：看不到
光线不能通过不透明纸进入镜筒，所以看不到物象
2、观察材料必须薄而透明
上
上
重复播放
3、物像偏向视野的什么方向，玻片就向什么方向移动，才能使物像移至视野的中央。
视野中的物像不位于视野中央，应如何移动载玻片？
3、若视野中观察到得物象在左上方，要把它移到视野中心，装片应该( )
A．向右下方移动 B．向右上方移动
C．向左下方移动 D．向左上方移动
光线
载物台
标本
反光镜
物镜
遮光器
光圈
镜筒
目镜
左眼
4、显微镜下光线通过的路径：
光线→反光镜→遮光器→通光孔→标本→物镜→镜筒→目镜→眼
物镜
目镜
10×
5×
放大倍数
10×
16 ×
40×
物体放大倍数的计算：
显微镜的放大倍数是物镜放大倍数与目镜的放大倍数的乘积
50×
100×
160×
200×
400×
640×
5.显微镜的放大倍数
如果目镜放大5倍，物镜放大10倍，显微镜放大多少倍？
那么，如果目镜放大10倍，物镜放大40倍，显微镜放大多少倍？
4X100=400倍
5X10=50倍
显微镜的放大倍数
显微镜的放大倍数 ，所观察到的细胞数目 ，视野范围越大，但细胞体积 ,视野 ，
越小
越多
越小
亮
显微镜的放大倍数 ，所观察到的细胞数目 ，视野范围越小，但细胞体积 ,视野 ，
越大
越少
越大
暗
100倍
200倍
300倍
移动玻片标本，污点动则污点在 上；
转动目镜，污点动则污点在 上；
若移动玻片标本和目镜，污点均不动，则污点一定在 上。
6、显微镜视野中有一污点，如何判断污点的位置？
玻片标本
目镜
物镜
规律:
污点不随XX的移动而移动，说明污点不在XX上
有污点，要用专门擦镜纸擦拭。
污点可能存在的地方：目镜、物镜或玻片
本课小结
03
第一节练习使用显微镜
一、显微镜的构造和功能
二、显微镜的使用
（一）方法和步骤
1.取镜和安防
2.对光
3.观察
4.整理
三、显微镜的成像特点
1、某同学做观察细胞的实验时，视野中除了细胞外还有许多异物，转换物镜和移动装片异物不动，则异物位于( )
A．装片
B．物镜
C．目镜
D．反光镜
C
随堂练习
04
2、在载玻片上写“上”，用显微镜观察到的是( )
3、调节光线强弱与下列结构无关 ( )
A反光镜 B遮光器 C粗准焦螺旋 D转换器
4.能够使镜筒作较大范围升降的是( )
A．转换光圈 B．调换物镜和目镜
C．调节粗准焦螺旋 D．调节细准焦螺旋
D
C
C
5、若视野中观察到得物象在左上方，要把它移到视野中心，装片应该( )
A．向右下方移动 B．向右上方移动
C．向左下方移动 D．向左上方移动
6、用显微镜观察洋葱洋葱表皮细胞，下列哪组镜头下看到的细胞数目最多( )
A．物镜10x，目镜5x B．物镜40x，目镜10x
C．物镜10x，目镜16x D．物镜40x，目镜16x
7、某同学做观察细胞的实验时，视野中除了细
胞外还有许多异物，转换物镜和移动装片异物不
动，则异物位于( )
A．装片 B．物镜 C．目镜 D．反光镜
D
A
C
