14.1怎样认识电阻
第2课时 电阻器及其作用
定值电阻
滑动变阻器
电位器

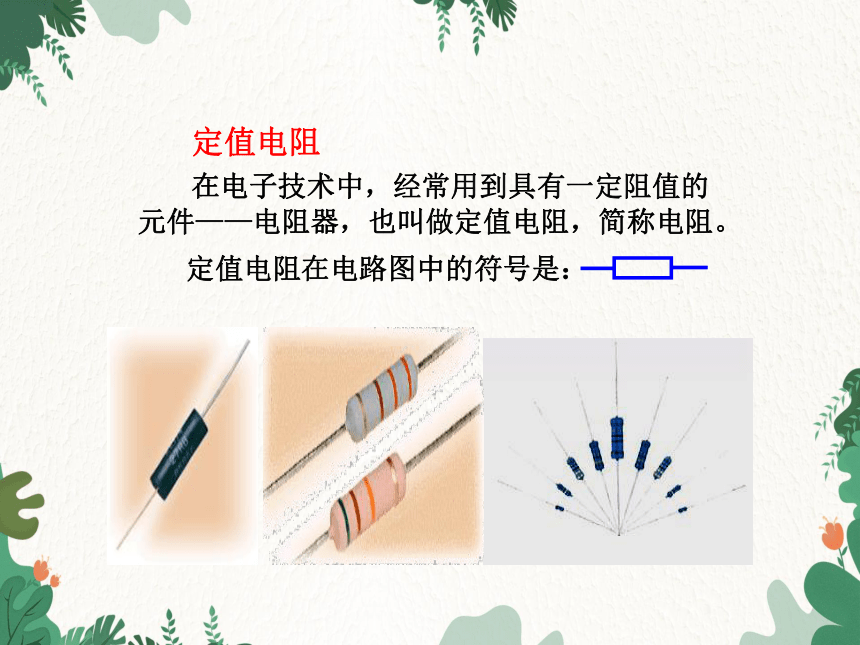

一、电阻器 ——具有一定电阻值的元件
在电子技术中，经常用到具有一定阻值的元件——电阻器，也叫做定值电阻，简称电阻。
定值电阻
定值电阻在电路图中的符号是：

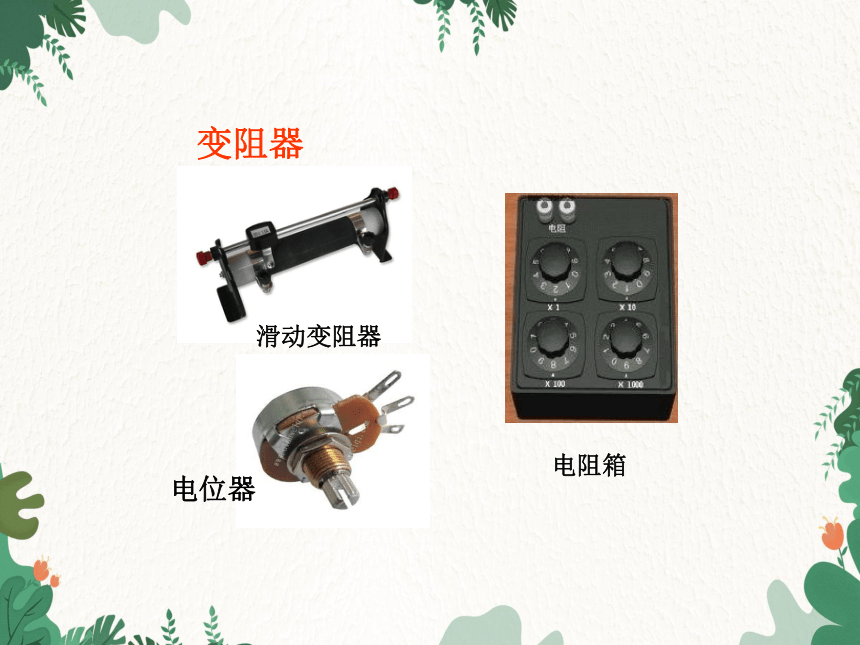

变阻器
电位器
滑动变阻器
电阻箱
①金属杆
②金属滑片P
③电阻丝线圈
④瓷筒
⑤支架
A、B、C、D为接线柱
A
B
C
D

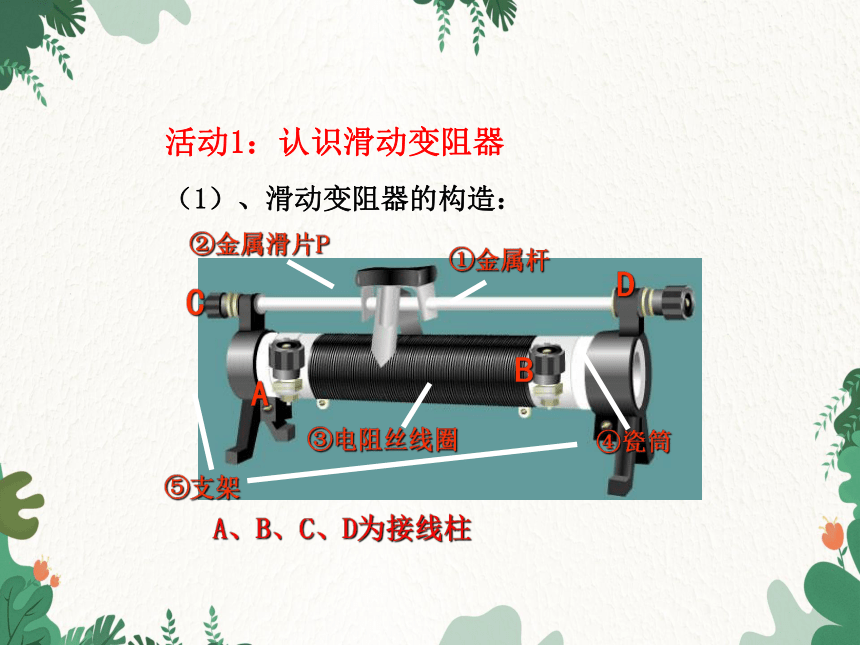

活动1：认识滑动变阻器
（1）、滑动变阻器的构造：

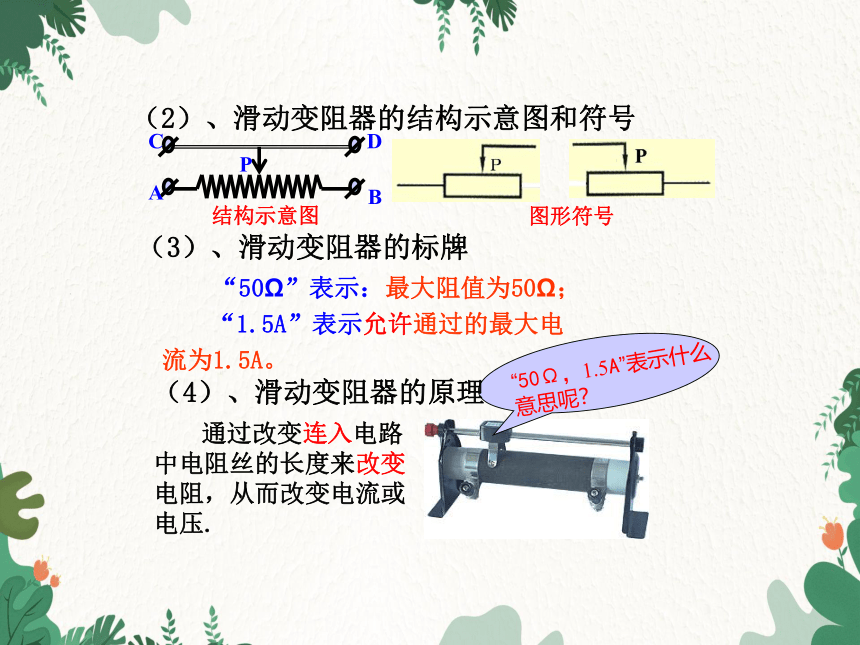

（2）、滑动变阻器的结构示意图和符号
A
B
C
D
P
结构示意图
（3）、滑动变阻器的标牌
“50Ω，1.5A”表示什么意思呢？
图形符号
“50Ω”表示：最大阻值为50Ω；
“1.5A”表示允许通过的最大电流为1.5A。
（4）、滑动变阻器的原理
通过改变连入电路中电阻丝的长度来改变电阻，从而改变电流或电压.

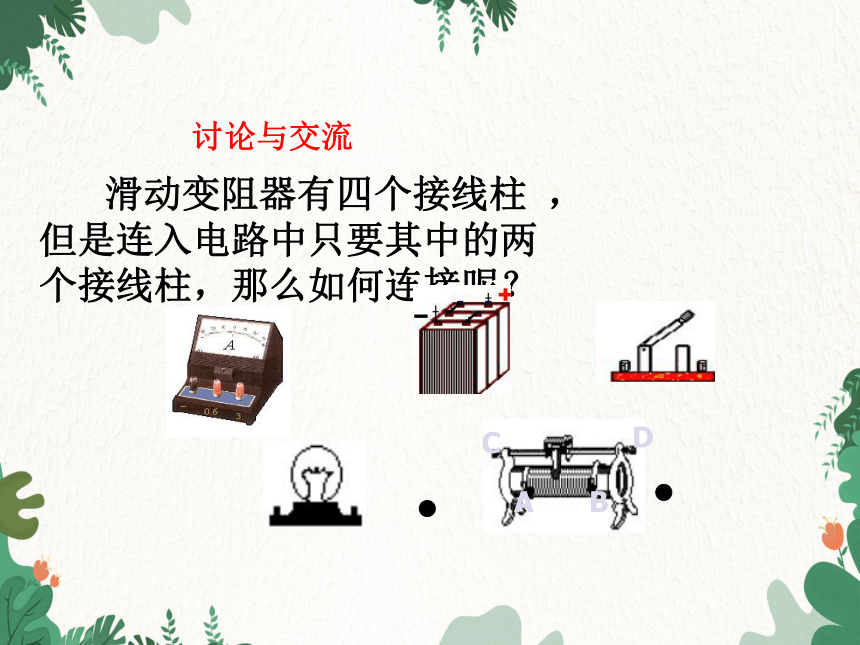

滑动变阻器有四个接线柱 ，但是连入电路中只要其中的两个接线柱，那么如何连接呢？
A
B
C
D
讨论与交流
结构示意图 滑片向右 移动 滑片向 左移动
阻值变化 电流变化 阻值变化 电流变化

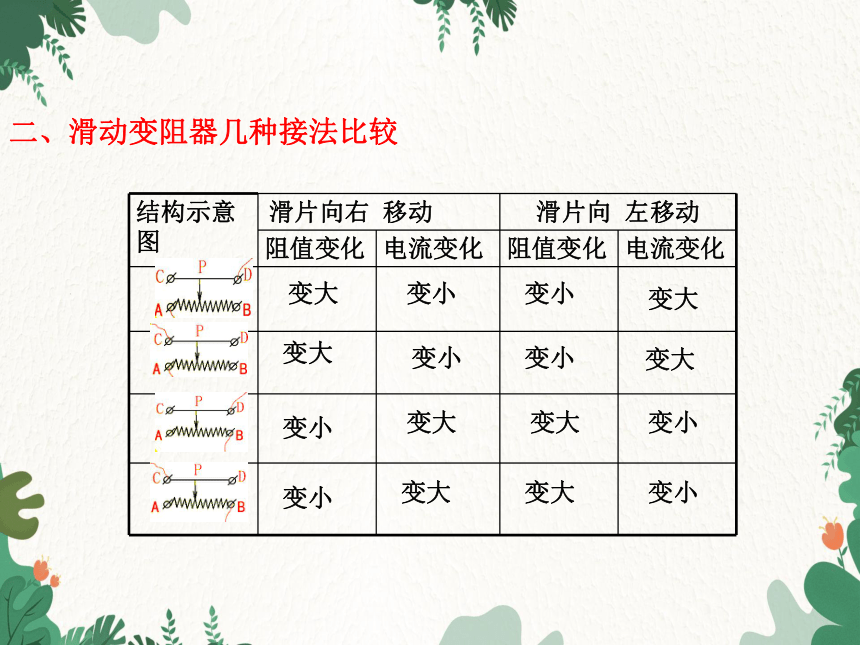

二、滑动变阻器几种接法比较
变大
变小
变小
变大
变小
变小
变小
变大
变小
变大
变大
变小
变大
变大
变大
变小
A
B
C
D
A
B
C
D
同时连接上面两个接线柱相当于接入一根导线
同时连接下面两个接线柱相当于接入一个定值电阻
同时连接A、B或C、D呢？
A
B
C
D
A
B
C
D
分析论证：
(1)如何增大接入电路的电阻？ A、滑片向左移 B、滑片向右移
(2)如何增大接入电路的电阻？ A、滑片向左移 B、滑片向右移
B
D
A
P
C
B
D
A
P
C
滑片远离下接线柱时，接入电路的电阻增大，滑片靠近下接线柱时，接入电路的电阻减小。
√
√
注意：
2、不能超过允许通过的最大电流，否则烧坏滑动变阻器。
归纳：滑动变阻器的正确连接方法：
1、串联接在电路中；
2、连接“一上一下”两个接线柱。
1、闭合开关前应将滑片远离下接线柱，使接入电路阻值最大 （目的是保护电路）。
活动2:用滑动变阻器改变通过小灯泡的电流
旋盘式电阻箱:
滑动变阻器与电阻箱的比较：
联系：都能改变连入电路的电阻值；
区别：滑动变阻器能够逐渐地改变连入电路中的电阻值，但不能表示出连入电路的电阻值；电阻箱恰好相反。
三、变阻器的应用
调光台灯
调温电熨斗
调速器等
油面上升时，杠杆左端上翘，变阻器R连入电路中的电阻 ，油量表（电流表）的示数 。
变小
变大
课堂小结
电阻器及其作用
作用
种类
定值电阻
变阻器
原理
构造
使用方法“一上一下”
课堂练习
1、如图示，开关闭合后，滑动变阻器的滑片P向右移动时，连入电路的电阻　　，电路中的电流变　　，灯泡变　　　。
大
小
暗
A
B
C
D
P
甲
A
B
C
D
P
乙
A
B
C
D
P
丙
A
B
C
D
P
丁
D
2.如图示的滑动变阻器四种接法中，当变阻器的滑片P向左移动时，都能使电路中的电流变大的是 （ ）
A、甲和乙 B、丙和丁
C、甲和丙 D、甲和丁
3、如图，将两个滑动变阻器串联后连入电路，要使电路中的电流最小，则滑片p1，p2的位置应该放在（ ）
A．P1在最右端，P2在最左端
B．P1在最左端，P2在最右端
C．P1在最左端，P2在最左端
D．P1在最右端，P2在最右端
B
4、根据要求设计电路图，并完成实物图的接线，器材如图示，另有导线若干，滑动变阻器的滑片开始置于最左端。要求用滑动变阻器调节小灯泡中的电流，用电流表和电压表测小灯泡中的电流和电压。
