第一节 热机
第十四章 热机的利用

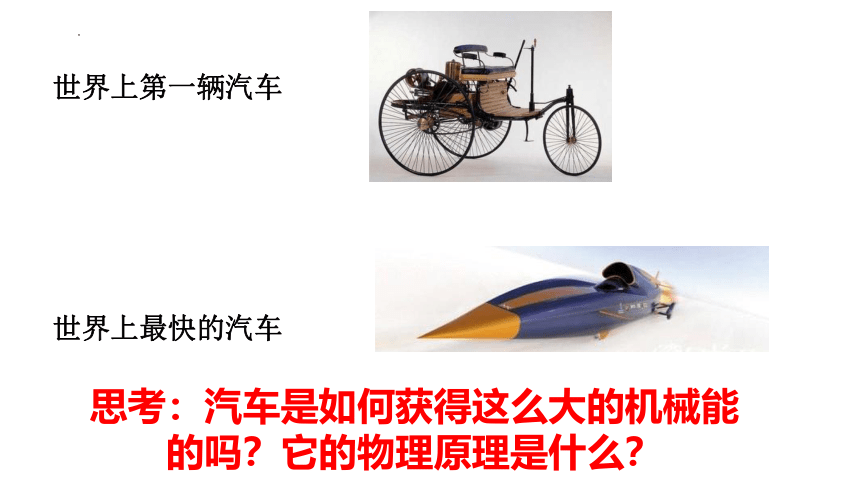

思考：汽车是如何获得这么大的机械能的吗？它的物理原理是什么？
世界上第一辆汽车
世界上最快的汽车

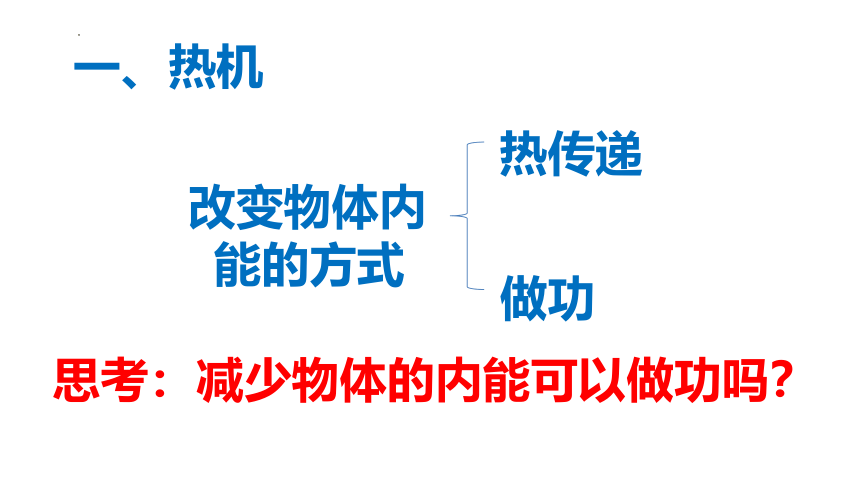

一、热机
改变物体内能的方式
热传递
做功
思考：减少物体的内能可以做功吗？

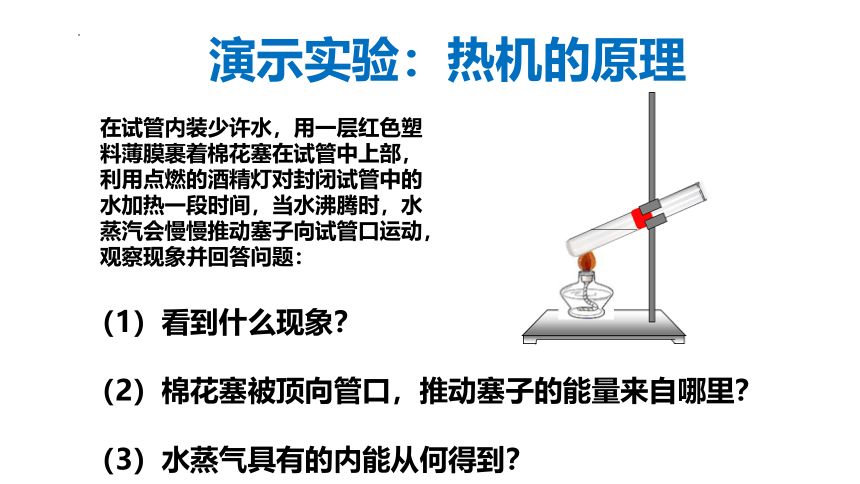

演示实验：热机的原理
在试管内装少许水，用一层红色塑料薄膜裹着棉花塞在试管中上部，利用点燃的酒精灯对封闭试管中的水加热一段时间，当水沸腾时，水蒸汽会慢慢推动塞子向试管口运动，观察现象并回答问题：
（1）看到什么现象？
（2）棉花塞被顶向管口，推动塞子的能量来自哪里？
（3）水蒸气具有的内能从何得到？
总结：在这个实验中，酒精燃烧的化学能→水和水蒸气的内能→塞子的机械能，利用内能可以做功，人们由此发明了利用内能做功的机械——热机。
热机的原理：内能转化为机械能。

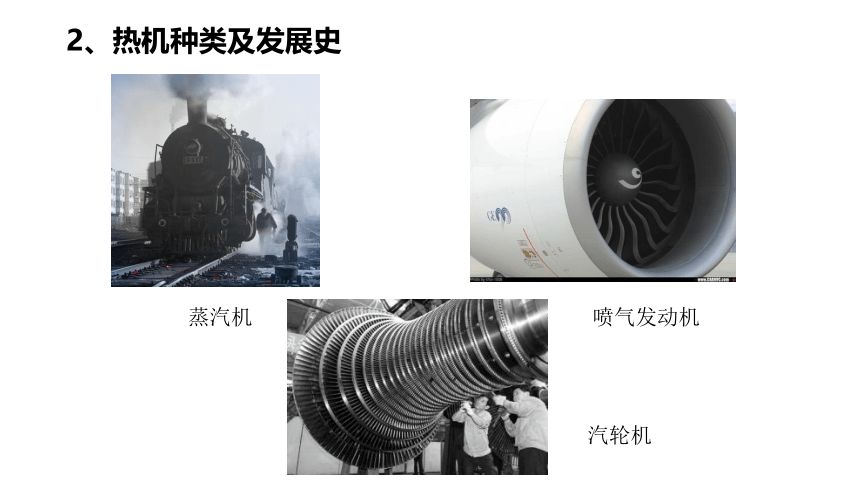

2、热机种类及发展史
蒸汽机
喷气发动机
汽轮机
汽油机 柴油机
3、内燃机

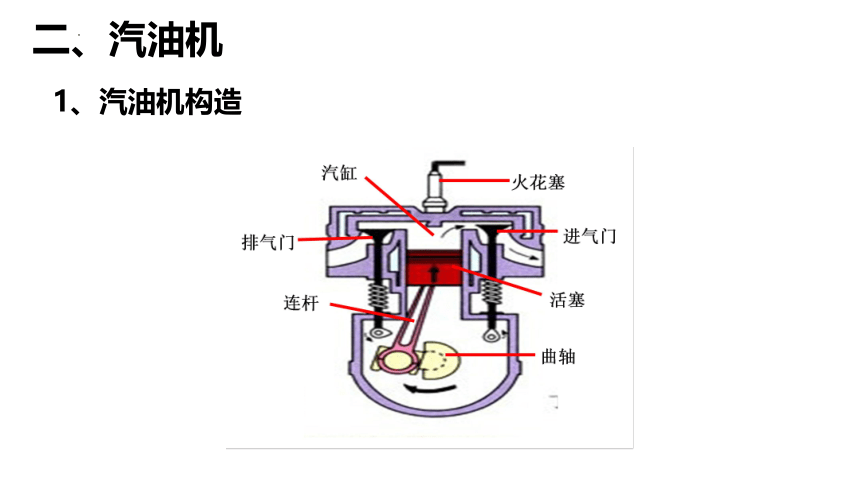

1、汽油机构造
二、汽油机

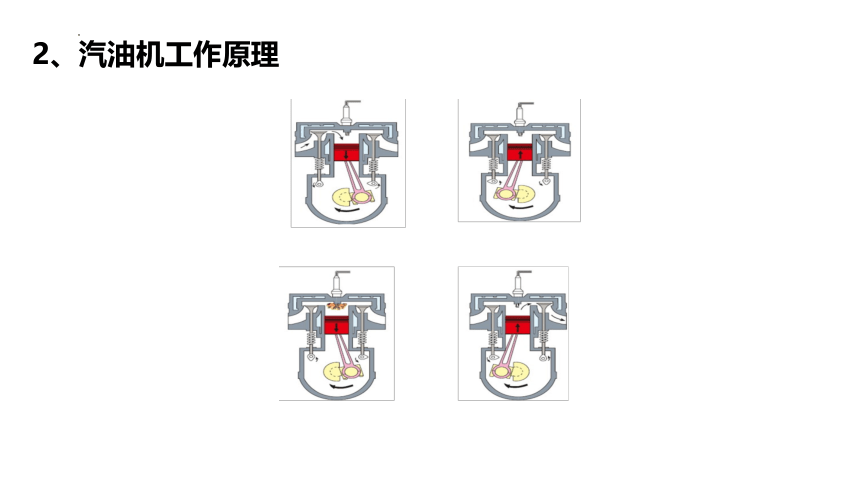

2、汽油机工作原理
【反馈练习】结合汽油机的工作过程回答：
①在四个冲程中，哪些冲程发生了能量转化？如何转化的？
②哪个冲程使汽车获得动力？其它几个冲程中活塞的运动是靠什么来完成的？四个冲程顺序能否颠倒？
③哪个冲程排出了汽车的废气？
④一个工作循环有 个冲程，曲轴（或飞轮）转 圈，活塞往复 次，做 次功。
师生交流矫正，加深对汽油机工作原理的理解。
强调：一个工作循环，“四冲二转一做功”
三、柴油机
1、柴油机构造
2、柴油机工作原理
四、科学世界：现代汽车
汽车动力系统
小结
1、热机的原理是什么？
2、四冲程汽油机的工作过程是怎样的？
3、柴油机和汽油机有何异同点？
§14.1热机
一．热机
1．定义：利用内能做功的机械
2．热机的工作原理:把内能转化为机械能
二．汽油机
1．构造：
2．工作原理：
吸气冲程:
压缩冲程: 机械能→内能
做功冲程: 内能→机械能
排气冲程:
三．柴油机
柴油机与汽油机的异同点
1．单缸四冲程内燃机的四个冲程的示意图如图所示，下列关于这种内燃机一个工作循环的四个冲程的顺序排列正确的是（ ）
甲 乙 丙 丁
A．丙、丁、乙、甲 B. 丁、甲、丙、乙
C. 乙、甲、丁、丙 D. 甲、乙、丙、丁
2．汽油机和柴油机相比较，下列叙述中正确的是（ ）
A．柴油机吸入汽缸的是柴油和空气的混合物，汽油机吸入的是空气
B．在压缩冲程中它们的压缩程度是一样的
C．柴油机里推动活塞做功的燃气的压强比汽油机里的高
D．在压缩冲程末，汽油机汽缸内的温度比柴油机的高
3．热机是把_______能转化为_______能的机器，四冲程汽油机的一个工作循环是由 、 、 、 组成的，其中只有 是燃气对活塞做功，其它三个要靠 来完成。
