13.6探究串、并联电路中的电压
[课前复习]

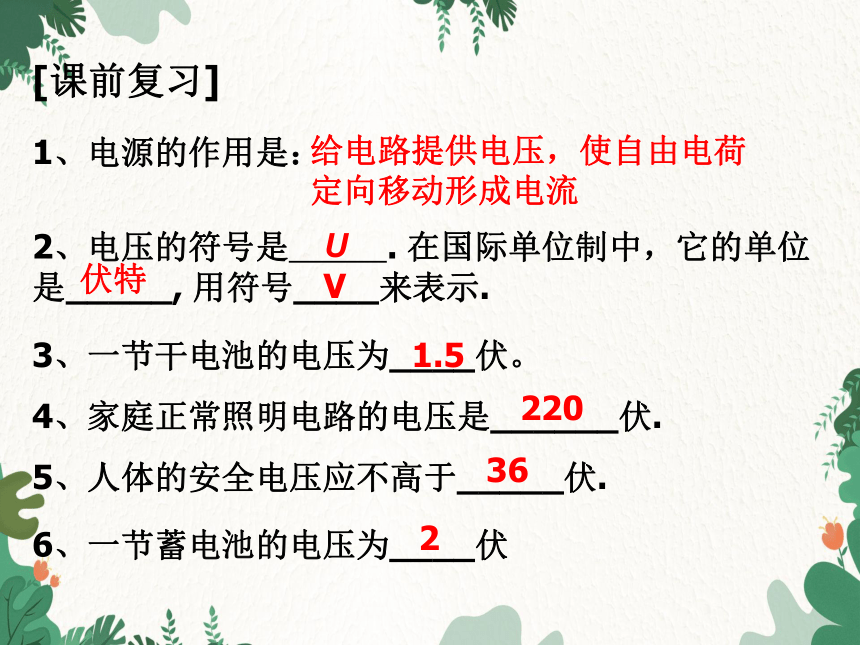

1、电源的作用是：
2、电压的符号是 . 在国际单位制中，它的单位是_____, 用符号____来表示.
3、一节干电池的电压为____伏。
4、家庭正常照明电路的电压是______伏.
5、人体的安全电压应不高于_____伏.
6、一节蓄电池的电压为____伏
给电路提供电压，使自由电荷定向移动形成电流
U
伏特
V
1.5
220
36
2
[课前复习：观察结果]

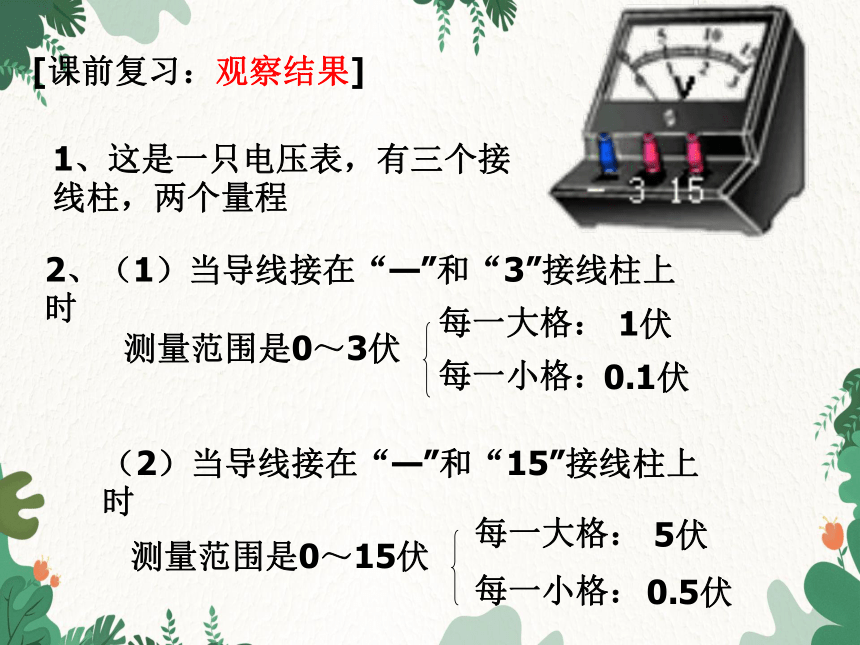

1、这是一只电压表，有三个接线柱，两个量程
2、（1）当导线接在“—”和“3”接线柱上时
测量范围是0～3伏
每一大格：
1伏
每一小格：
0.1伏
（2）当导线接在“—”和“15”接线柱上时
测量范围是0～15伏
每一大格：
每一小格：
5伏
0.5伏
[使用规则]

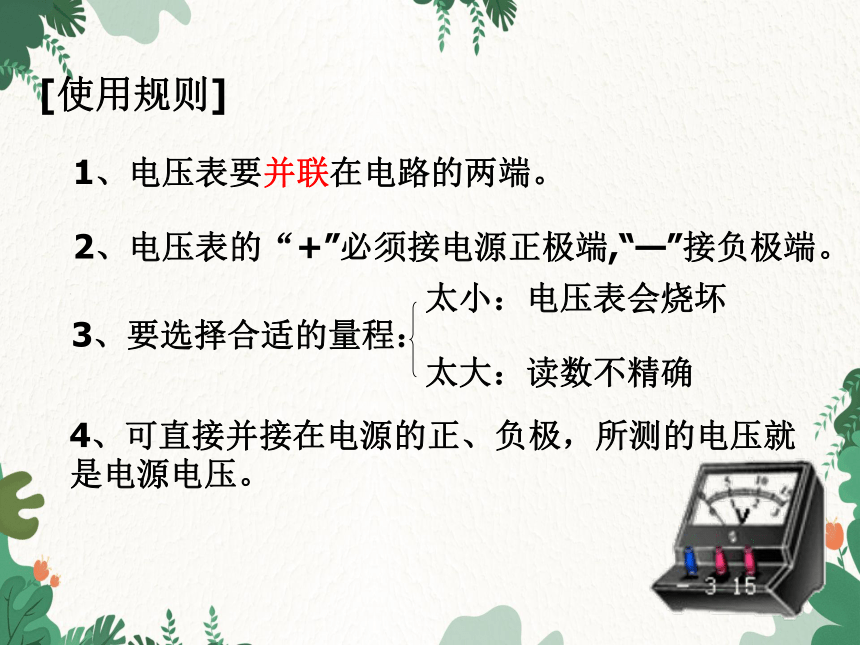

1、电压表要并联在电路的两端。
2、电压表的“+”必须接电源正极端,“—”接负极端。
3、要选择合适的量程：
太小：电压表会烧坏
太大：读数不精确
4、可直接并接在电源的正、负极，所测的电压就是电源电压。
L2

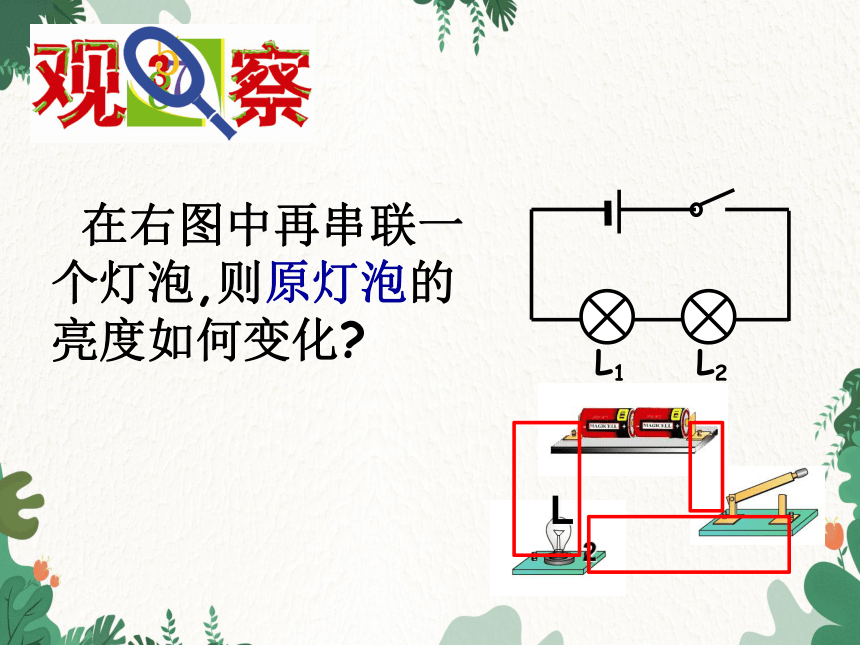

在右图中再串联一个灯泡,则原灯泡的亮度如何变化
L1
L2
探究串并联电路电压规律
一、探究串联电池组的电压规律

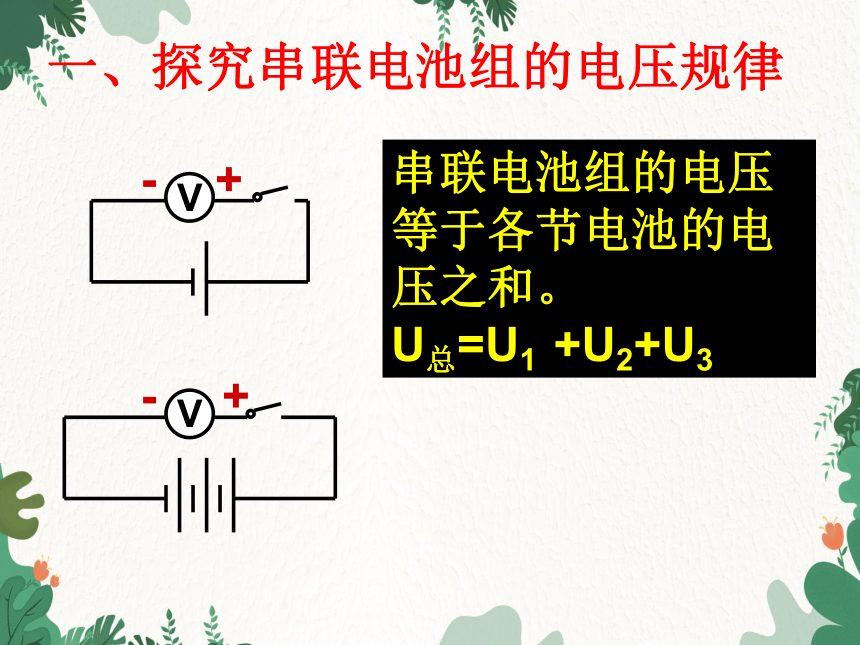

串联电池组的电压等于各节电池的电压之和。
U总=U1 +U2+U3
V
+
-
V
+
-
二、探究并联电池组的电压规律
V
+
-
V
+
-

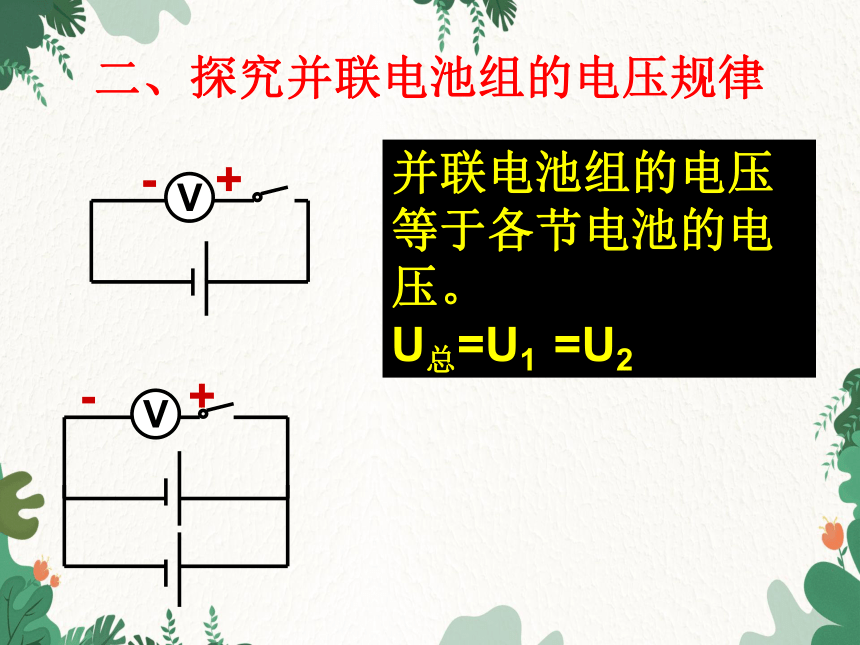

并联电池组的电压等于各节电池的电压。
U总=U1 =U2
（1）提出问题：
二、探究串联电路电压规律

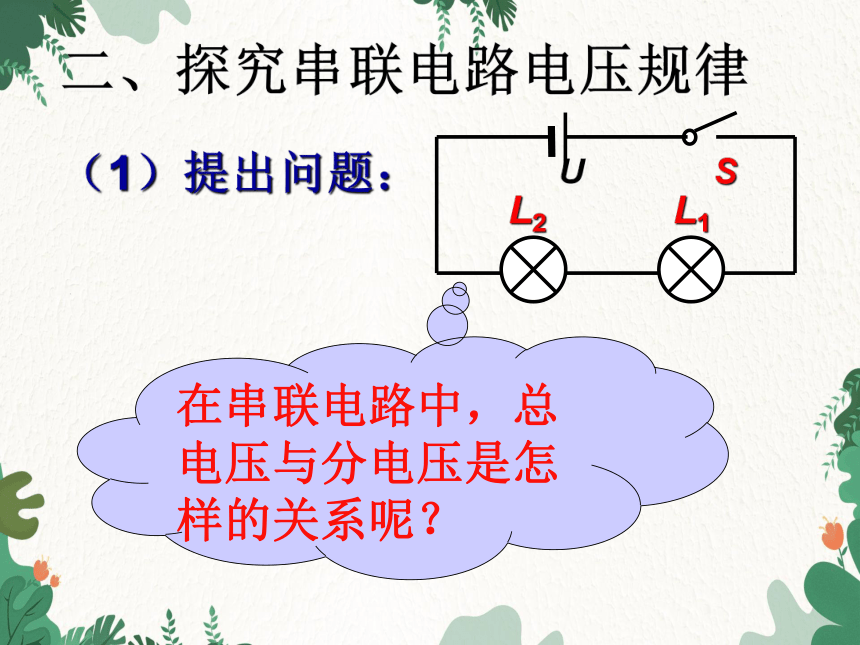

在串联电路中，总电压与分电压是怎样的关系呢？
L2
L1
U
S
没关系？
有关系？什么样的关系？
（3）设计实验：
实验方案？
先画电路图，再根据电路图连接实物图
（2）猜想和假设：
探究串联电路电压规律
L2
L1
U
S
L1
L2
U1
V
A
B
C
设计实验：
测量AB两点间电压的电路图：
+
_
设计实验：
测量AC两点间电压的电路图：
+
_
探究串联电路电压规律
V
L2
L1
S
V
V
翻开书，设计记录实验数据的表格
（5）数据记录
关系式：U=U1+U2
串联电路的总电压等于每个用电器两端电压之和
观测对象 灯泡L1两端
的电压U1/v 灯泡L2两端
的电压U2/v L1和L2串联后
的总电压U/v
测量结果 第一次
第二次
第三次
……
6）得出结论：串联电路电压规律
串联电路的总电压等于各部分电路两端两端电压之和
即： U=U1+U2
V
L2
L1
S
V
V
（1）提出问题：
在并联电路中，总电压与分电压是怎样的关系呢？和串联的时候一样吗？
三、探究并联电路电压规律
什么样的关系？
和串联的时候一样
和串联的时候不一样
（3）设计实验：
实验方案？
先画电路图，再根据电路图连接实物图
（2）猜想和假设：
探究并联电路电压规律
L1
L2
V
V
V
L1
L2
实物图
关系式：U=U1=U2
观测对象 灯泡L1两端
的电压U1/v 灯泡L2两端
的电压U2/v L1和L2并联后
的总电压U/v
测量结果 第一次
第二次
第三次
……
并联电路中各支路两端电压相等
（5）数据记录
并联电路中各支路两端电压相等
即： U=U1=U2
（6）分析和论证
干路
支路
支路
如下图所示,电源由三节新干电池串联组成，开关闭合后，已知 的示数为1.5V，则 的示数为 V, 的示数为 V。
想想练练
4.5
3
V1
V
V2
V1
V2
V
L1
L2
L1
L2
V
V2
V1
想想练练
L2
S
V
L1
如图所示电路中,若开关闭合后 的示数为2.8V,则L2两端的电压为 V,
V
2.8
如图所示,灯L1和L2是 联的。
L1
L2
V
S
想想练练
串
L1
3
5
电压表测量的是灯 两端的电压。
若电源电压是8V,电压表的示数是3V,则灯L1两端的电压是 V,灯L2两端的电压是 V.
V
小明同学在实验过程中,不小心把灯泡和电压表串联在电路中.当他闭合开关后,出现了怎样的现象呢？
小灯泡不发光
电压表有示数,示数约为电源电压
开关闭合时：
V
A
③电流表无示数
