(共14张PPT)
14.3欧姆定律的应用

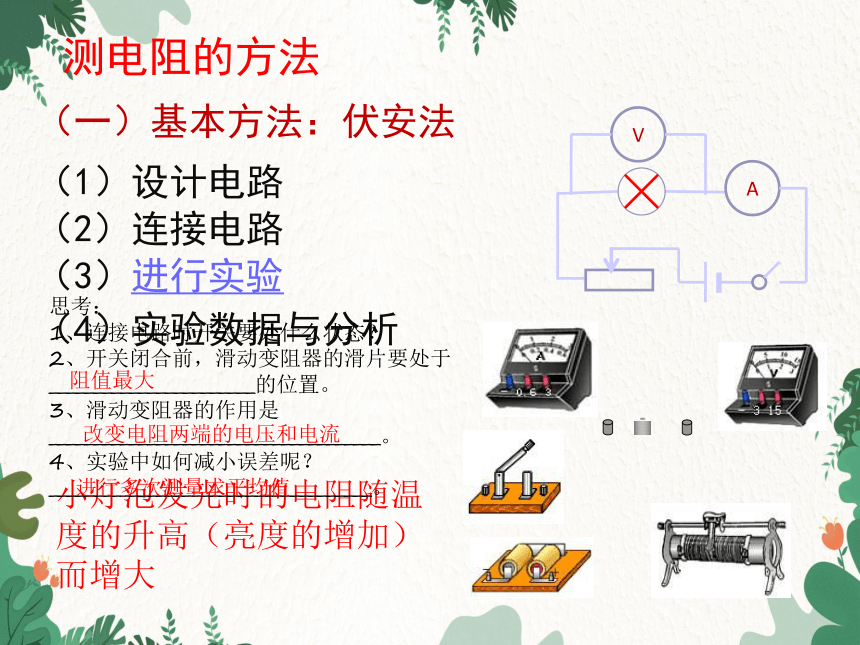

测电阻的方法
(一)基本方法:伏安法
V
A
(1)设计电路
(2)连接电路
(3)进行实验
(4)实验数据与分析
小灯泡发光时的电阻随温度的升高(亮度的增加)而增大
思考:
1、连接电路时开关要处什么状态?
2、开关闭合前,滑动变阻器的滑片要处于_______________________的位置。
3、滑动变阻器的作用是_____________________________________。
4、实验中如何减小误差呢?
____________________________________。
阻值最大
改变电阻两端的电压和电流
进行多次测量求平均值

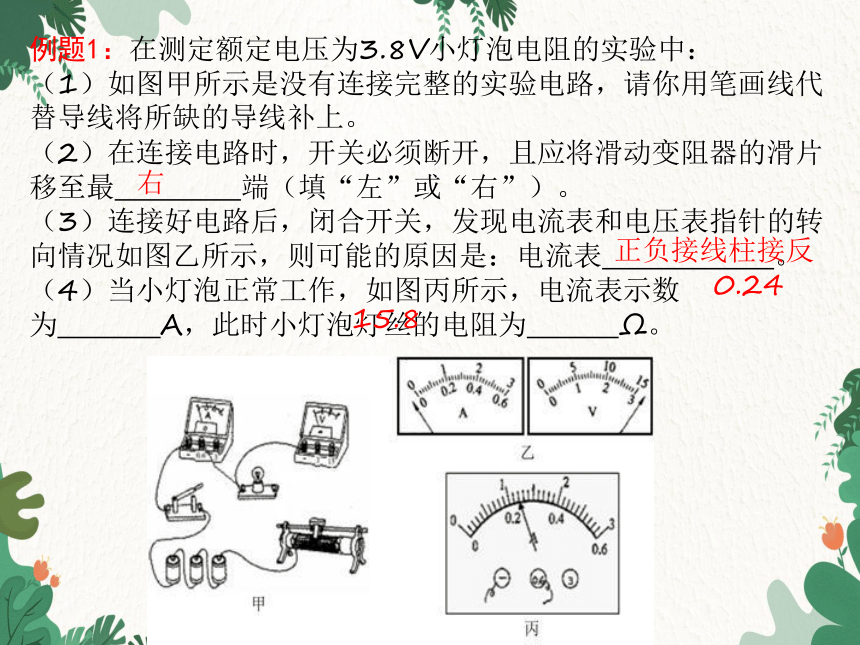

例题1:在测定额定电压为3.8V小灯泡电阻的实验中:
(1)如图甲所示是没有连接完整的实验电路,请你用笔画线代替导线将所缺的导线补上。
(2)在连接电路时,开关必须断开,且应将滑动变阻器的滑片移至最 端(填“左”或“右”)。
(3)连接好电路后,闭合开关,发现电流表和电压表指针的转向情况如图乙所示,则可能的原因是:电流表 。
(4)当小灯泡正常工作,如图丙所示,电流表示数为 A,此时小灯泡灯丝的电阻为 Ω。

正负接线柱接反
0.24
15.8

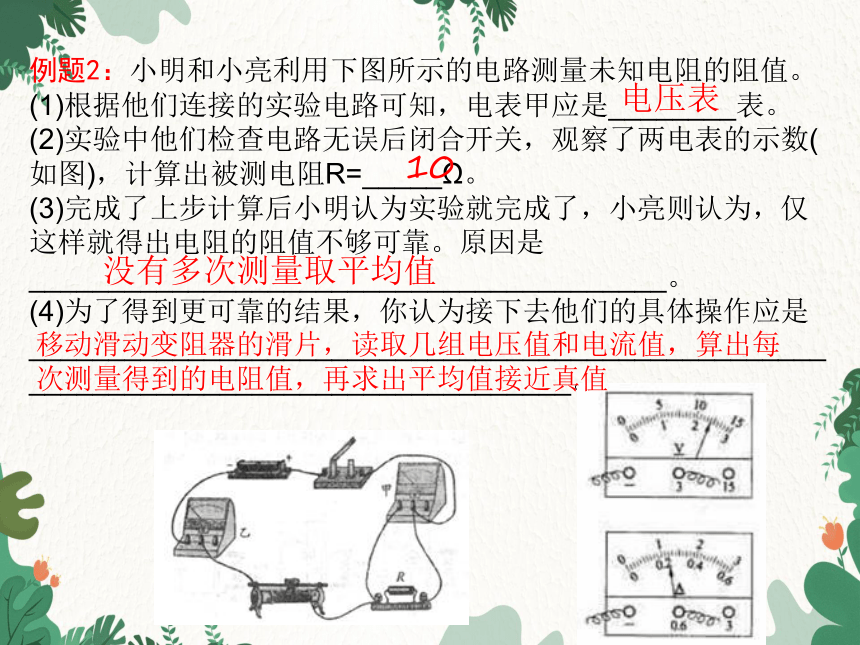

例题2:小明和小亮利用下图所示的电路测量未知电阻的阻值。
(1)根据他们连接的实验电路可知,电表甲应是________表。
(2)实验中他们检查电路无误后闭合开关,观察了两电表的示数(如图),计算出被测电阻R=_____Ω。
(3)完成了上步计算后小明认为实验就完成了,小亮则认为,仅这样就得出电阻的阻值不够可靠。原因是
________________________________________。
(4)为了得到更可靠的结果,你认为接下去他们的具体操作应是____________________________________________________________________________________。
电压表
10
没有多次测量取平均值
移动滑动变阻器的滑片,读取几组电压值和电流值,算出每次测量得到的电阻值,再求出平均值接近真值

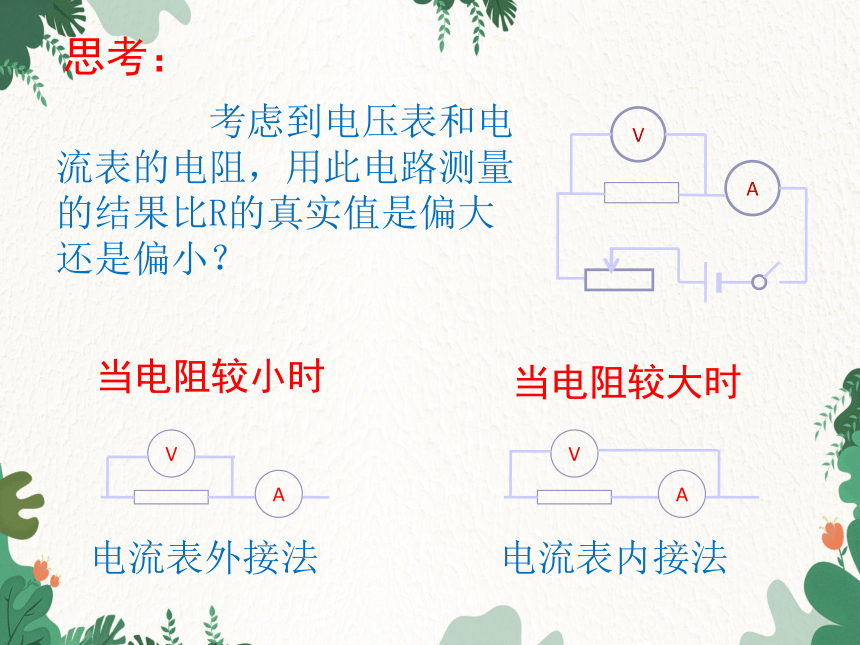

思考:
考虑到电压表和电流表的电阻,用此电路测量的结果比R的真实值是偏大还是偏小?
V
A
V
A
V
A
当电阻较小时
当电阻较大时
电流表外接法
电流表内接法

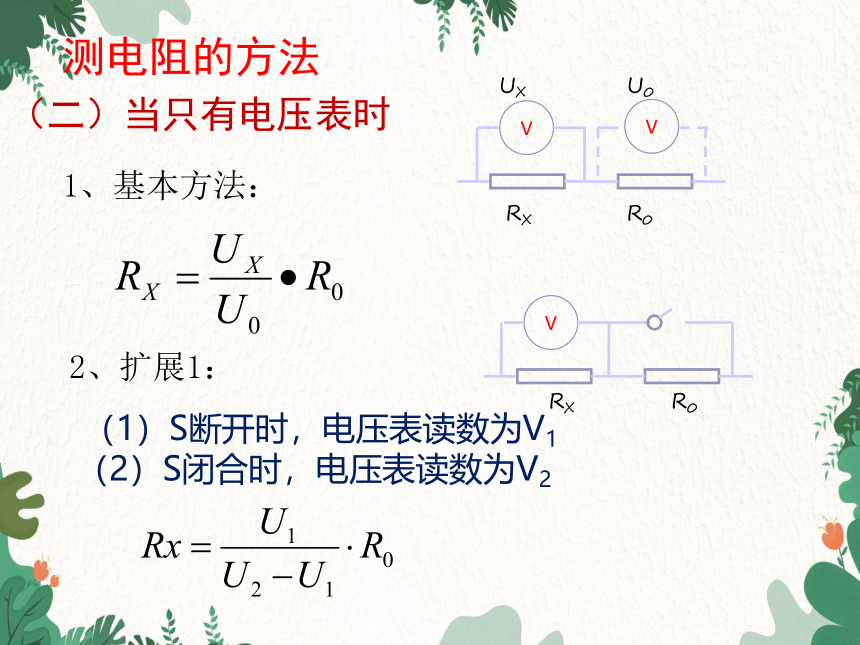

测电阻的方法
(二)当只有电压表时
1、基本方法:
V
V
RX
R0
UX
U0
2、扩展1:
V
RX
R0
(1)S断开时,电压表读数为V1
(2)S闭合时,电压表读数为V2
测电阻的方法
(二)当只有电压表时
2、扩展2:
V
RX
R0
1
2
(1)S接1时,电压表读数为V1
(2)S接2时,电压表读数为V2
这样也可以吗?
V
RX
R0
1
2
测电阻的方法
(二)当只有电压表时
3、利用滑动变阻器:
V
RX
R0
(1)P极左时,电压表读数为V1
(2)P极右时,电压表读数为V2
测电阻的方法
(三)当只有电流表时
1、基本方法:
RX
R0
(1)用电流表先测出Rx中的电流Ix
(2)再用电流表测出R0中的电流I0
A2
A1
Ix
I0
测电阻的方法
(三)当只有电流表时
2、扩展1:
RX
R0
(1)S断开时,电流表读数为I1
(2)S闭合时,电流表读数为I2
A
2、扩展2:
RX
R0
A
(1)S断开时,电流表读数为I1
(2)S闭合时,电流表读数为I2
测电阻的方法
(三)当只有电流表时
3:利用滑动变阻器
(1)P极左时,电流表读数为I1
(2)P极右时,电流表读数为I2
RX
R0
A
作业布置
《指导书》素质检测:基础卷
再见!谢谢指导
