15.3 串联和并联 课件

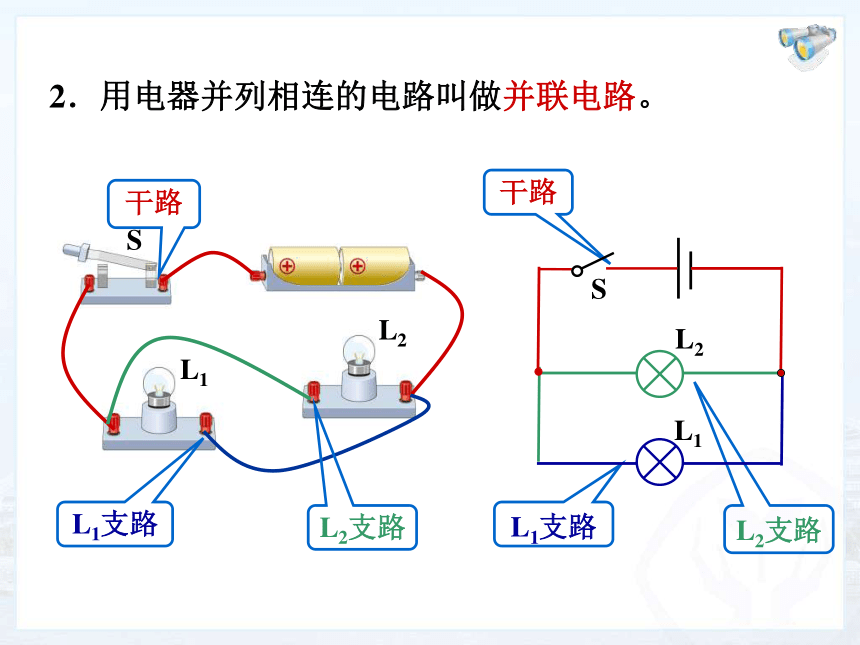

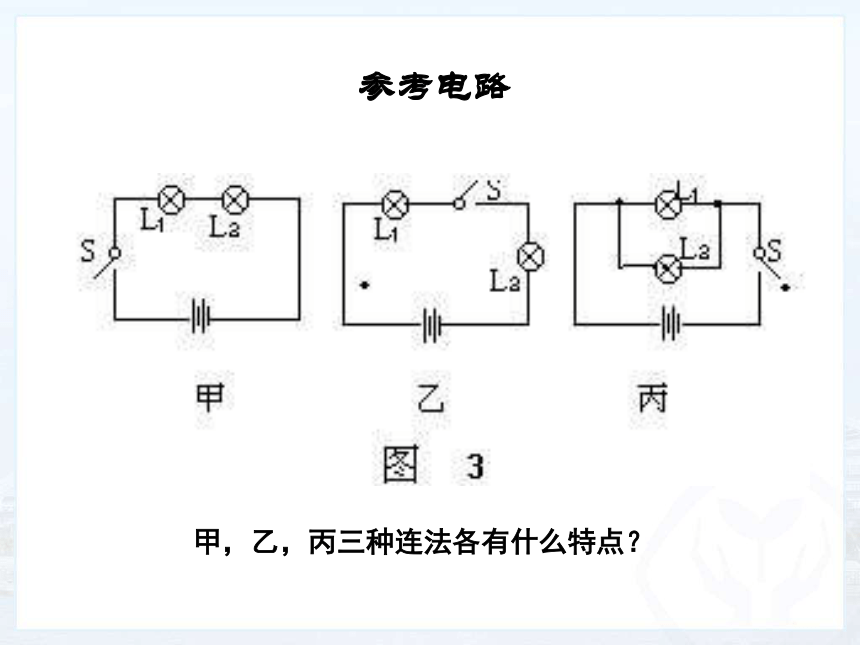

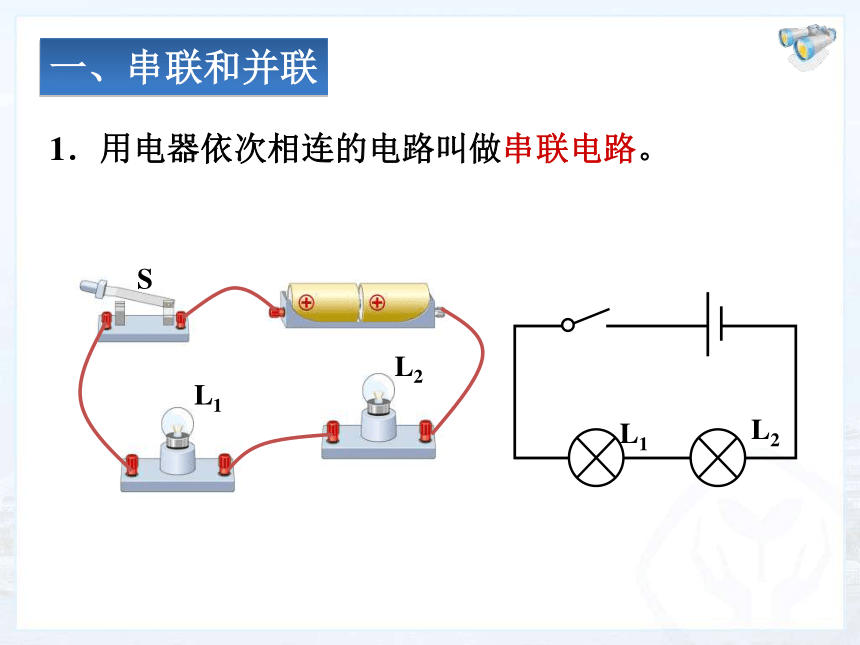

课件27张PPT。串联和并联 第十五章 第３节　　90个小灯泡是怎样连接起来的？想想做做　　用一个电源、两个灯泡、一个开关和一些导线组成电路，要想让两个小灯泡都发光，可以有几种接法？参考电路甲，乙，丙三种连法各有什么特点？1．用电器依次相连的电路叫做串联电路。一、串联和并联干路L1支路L2支路干路L1支路L2支路2．用电器并列相连的电路叫做并联电路。提示：

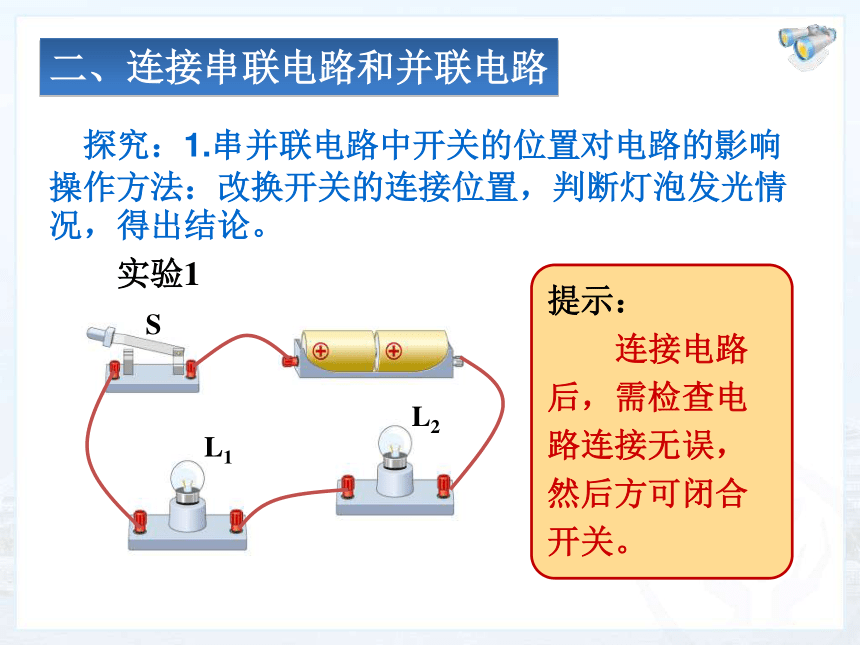

连接电路后，需检查电路连接无误，然后方可闭合开关。二、连接串联电路和并联电路　探究：1.串并联电路中开关的位置对电路的影响

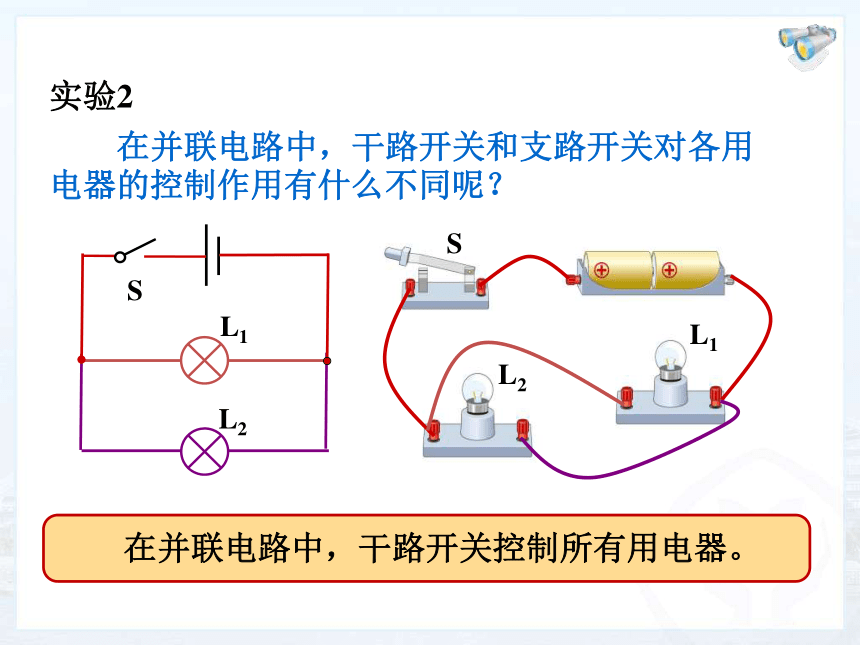

操作方法：改换开关的连接位置，判断灯泡发光情况，得出结论。　　实验1　　在串联电路中，开关控制所有用电器。开关位置的改变不影响它对用电器的控制作用。串联电路中开关的作用　　在并联电路中，干路开关控制所有用电器。实验2　　在并联电路中，干路开关和支路开关对各用电器的控制作用有什么不同呢？　　在并联电路中，支路开关只能控制所在支路的用电器。L2L1S1S2S请根据电路图，连接实物图。探究二、串并联电路中用电器之间的工作情况操作方法：把任意一个灯泡拧下，观察另一灯泡的发光情况，得出结论。 在串联电路中，电流只有一条“回家”的路，
如果在电路中有一个灯泡不工作了（如把灯泡拧下），发生了断路，那么其他灯泡会不会受影响呢？
实验证明：在串联电路中各用电器互相影响，若其中一个断开，其他用电器无法工作。? 在并联电路中，如果在电路中有一个灯泡
坏了，发生了断路，那么其他灯泡会不会
受影响呢？
实验证明：在并联电路中，各用电器互不干扰，若其中一个断开（如把灯泡拧下），其他用电器照常工作。? 在串联电路中，电流的路径是怎么样的呢？
电流从电源的正极“出门”，经过怎样的路径
“回家”，回到负极呢?电流从电源正极出发,只有一条路径流回电源的负极,只有一条回家的“路径”，整个电路是一个回路电流“回家”有几条路呢？? 探究3 探究串并联电路有几条路径在并联电路中，电流的路径是怎么样的呢？
电流从电源的正极“出门”，经过怎样的路径
“回家”，回到负极呢?在并联电路中，“电流”回家又有几条路呢？干路电流在节点处分
路分别流经各个支路，
再在另一节点处汇合
流回电源负极，每个
支路各自跟干路形成
回路，有几条支路就
有几个回路。节点节点支路支路干路干路干路? 　　家庭中的电灯、电扇、电冰箱、电视机、电脑等用电器大多是并联在电路中的。三、生活中的电路 用来装饰居室、烘托欢乐气氛的彩色小灯泡，有些就是串联和并联组合而成的。链接生活1、街道的路灯，当一盏灯坏了不亮了，
是否其他灯也不亮，由此可判断路灯是
什么连接？
2、教室的各盏灯是怎样连接的？
3、家中电灯、电吹风、电冰箱、电视
机、电饭煲、洗衣机等用电器是怎样连
接的？
4、节日彩灯“满天星”由多串小彩灯组成，
为什么不亮时是一串都不亮，而不只是
一个灯泡不亮？由此可知每串彩灯之间
是什么连接方式？1个用电器独立工作互不影响开关控制整个电路，与位置无关多个用电器同时工作相互影响干路开关控制整个电路，支路开关控制所在支路串联电路和并联电路课堂小结　　1．根据电路图连接实物电路。练一练　　2．根据实物电路画电路图。练一练　　3．如图所示的四个电路图中，开关闭合时，三盏灯属于并联关系的是（ ） ABCD练一练AL1　　4．改动一根导线，使开关S控制小灯泡L1。练一练　　5．开关闭合后，会出现什么情况？改一根线，使它成为并联电路。练一练1. 如果电路中有两个用电器,下列说法
中正确的是:[ ]
A. 闭合开关S后,亮灯同时亮的一定是串联.
B. 闭合开关S后,亮灯同时亮的一定是并联.
C. 闭合开关S后,亮灯同时亮的可能是并联,
也可能是串联.
D. 条件不足,无法判定.想一想?答案: C （只有答案C全面）2、找出下面电路连接图中的错误和不足。想一想?甲乙丙L2L1L2L1L1L2看图做练习:SS1S2L1L2干并联L1L2L1、L2谢谢同学们合作
再见
