16.1 电压

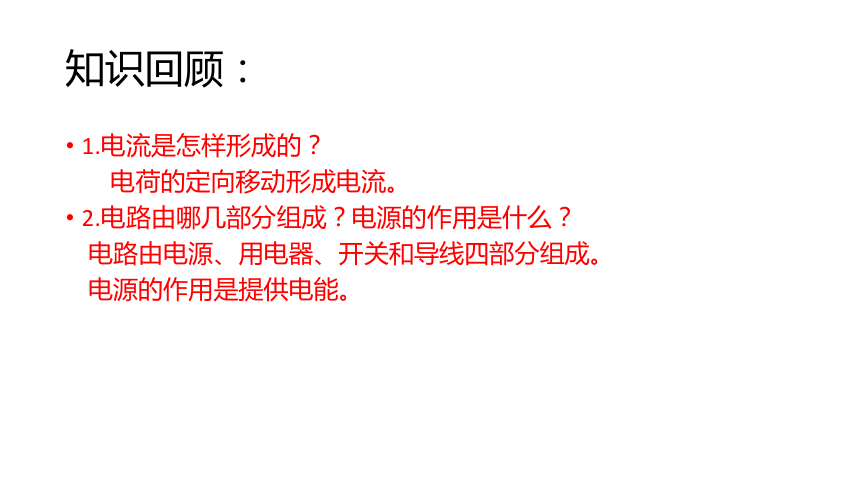

知识回顾：
1.电流是怎样形成的？
电荷的定向移动形成电流。
2.电路由哪几部分组成？电源的作用是什么？
电路由电源、用电器、开关和导线四部分组成。
电源的作用是提供电能。

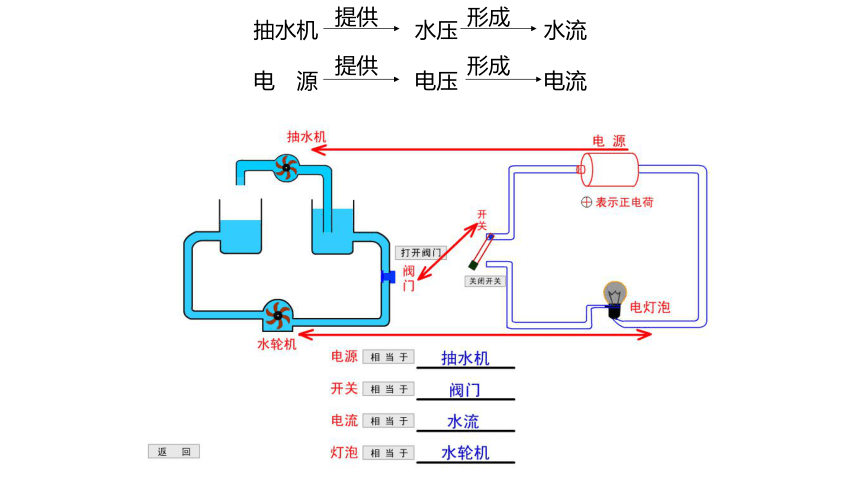

电 源 电压 电流
提供
形成
抽水机 水压 水流
提供
形成

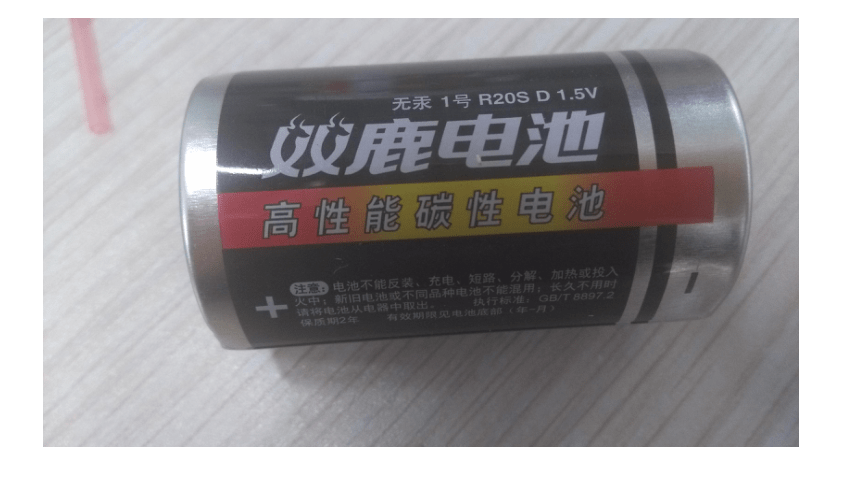

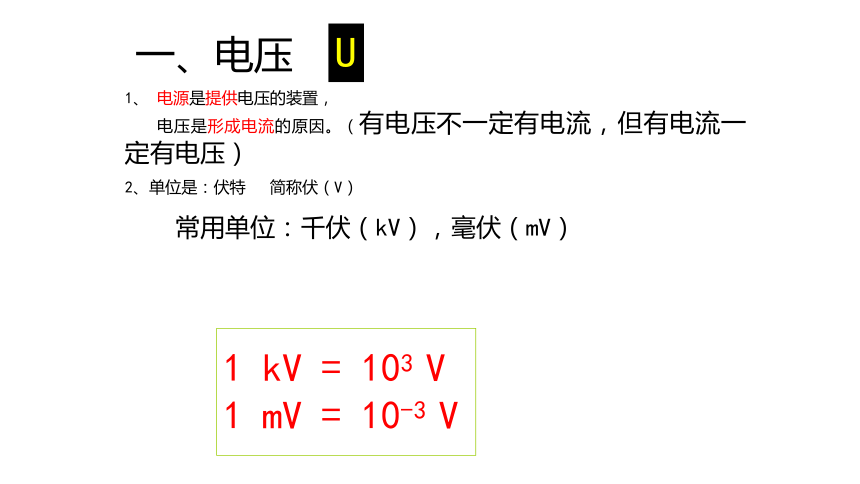

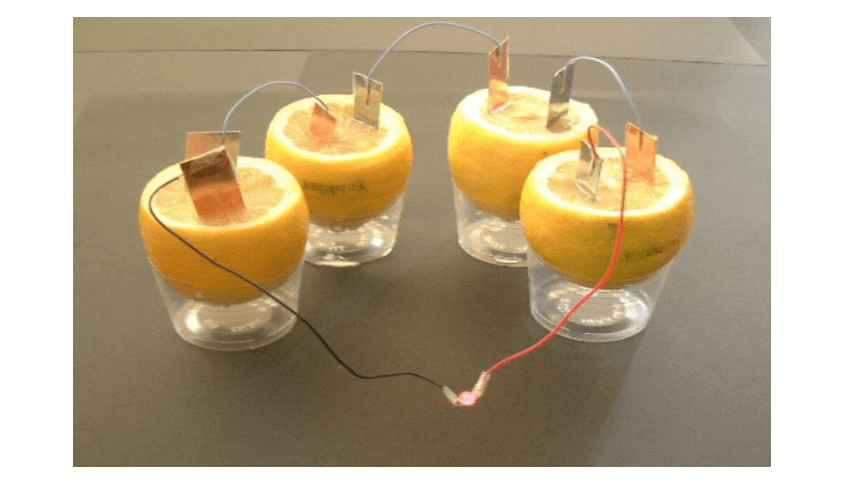

1、 电源是提供电压的装置，
电压是形成电流的原因。（有电压不一定有电流，但有电流一定有电压）
2、单位是：伏特 简称伏（V）
常用单位：千伏（kV），毫伏（mV）
一、电压
U
1 kV = 103 V
1 mV = 10-3 V
1、下列说法中正确是（ ）
A.电路两端有电压，电路中就一定有持续的电流
B.导体中有大量的自由电荷，只要构成通路，导体中就会有电流
C.电压是电路中形成电流的原因
D.电路中有电流不一定有电压
C
电压的测量
二
观察与思考
怎样测量电压的大小呢？
测量电压大小的工具叫电压表。它在电路中的符号是 。
讲授新课
外观
接线柱
量程
分度值
3个
3V和15V
量程为3V时，每一大格为1V，每一小格为0.1V；
量程为15V时，每一大格为5V，每一小格为0.5V。
观察与思考
观察电压表
讲授新课
实验与探究
练习使用电压表
讲授新课
1.电压表的连接
V
实验与探究
练习使用电压表
讲授新课
2.电压表的读数
第一步：看量程；
第二步：看最小分度值；
第三步：读数。
1、在下图所示的电路中，电压表所测的各是哪只灯泡的电压？
电压表测L2
两端的电压
当堂检测：
电压
表测
L1两
端的
电压
2、在下图所示的电路中，电压表测量的是哪个灯泡两端的电压，并在电压表两端标出它的“+”、“-”符号。
电压表测L1两端的电压
V2
L2
L1
V
L1
L2
3、如图所示，要使电压表测灯L2两端的电压，正确的电路图是（ ）
4、在图所示电路中，开关闭合后，会出现的后果是（ ）
A.电流表与电压表被烧坏
B.电流表与电压表都不会被烧坏
C.只有电压表会被烧坏
D.只有电流表会被烧坏
