16.4 变阻器
请你设计一只亮度可改变的调光灯。
可供选择的实验器材：
电源
开关
灯泡
导线
电阻
电阻丝
铅笔芯
学生实验一
变阻器
变阻器:一个通过改变电阻来控制电流的装置。
滑动变阻器的原理
原理：改变接入电路中的电阻线的长度，从而改变接入电路中的电阻．
3.电路符号：
2.结构示意图：
C
D
A
B
P
P

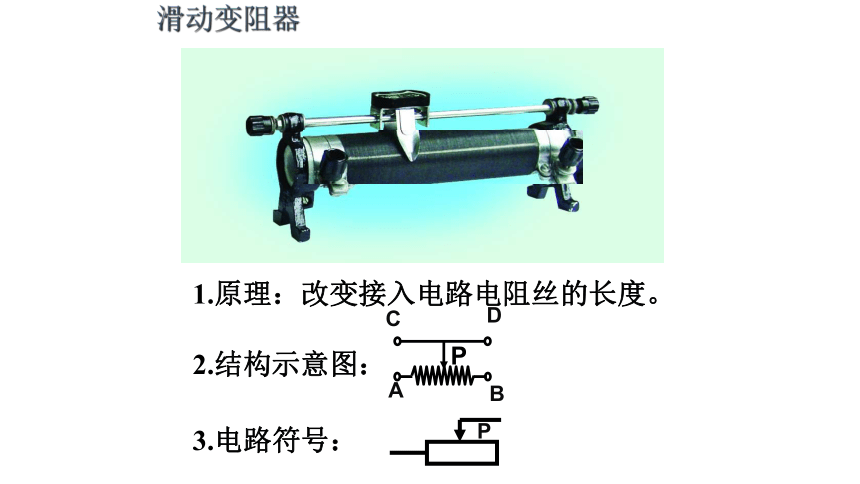

滑动变阻器
1.原理：改变接入电路电阻丝的长度。
“20Ω 2A”
“2A”：表示滑动变阻器允许通过的最大电流是2A。
“20Ω” ：表示滑动变阻器接入电路的最大阻值是20Ω。
意义？
为了保护电路，在闭合开关前，滑动变阻器滑片应在最大阻值处。
思考：有哪几种接法？
C
D
A
B
P
选择的接线柱 （用字母表示） 滑片向右滑动 接入电路电阻如何变化(变大/变小/不变) 电动机转速如何变化（变快/变慢/不变）
A B
A C
A D
B C
B D
C D
学生实验二
连接方法：___________________
滑动变阻器的连接方式
一上一下，串入电路
规格：
如：“50Ω 1.5A”、 “10Ω 2A”
最大阻值
允许通过的最大电流
规格及使用注意事项：
在闭合开关之前，应将
滑片置于阻值最大端。
注意事项：
变阻器
想一想：
按照课本图14-8连接电路，然后将MN两个接线柱分别与右边滑动变阻器四个接线柱中的两个连接，分析有几种接法，接入电路的电阻线是哪段。
M
N
C
A
B
D
P
D
课堂练习
1.如图所示是滑动变阻器的结构示意图，当滑片P向右移动时，接入电路中电阻变小的是 （ ）
2.如图所示，当把滑动变阻器接入电路后，滑片P向右滑动时，电路电阻变大，此时与电路相连接的接线柱应是 （ ）
（A）C和D （B）B和D （C）A和C （D）B和A
A
B
C
D
P
C
课堂练习
4．如图所示电路，要使灯泡的亮度变小，则必须使变阻器接入电路部分的电阻变＿＿，电流表的示数变＿＿＿，滑动触头P应向＿＿移动。
大
小
右
课堂练习
小结
滑动变阻器的正确连接方法
2、连接“一上一下”两个接线柱
1、串联接在电路中
3、
