19.1 家庭电路

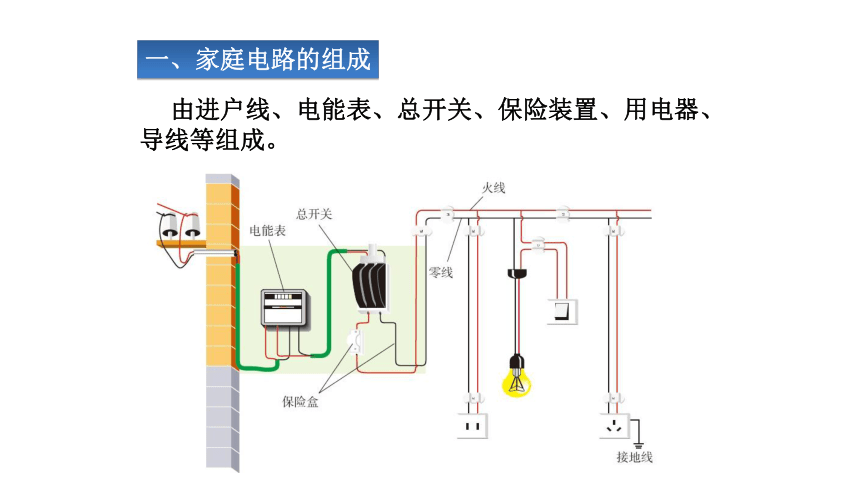

由进户线、电能表、总开关、保险装置、用电器、导线等组成。
一、家庭电路的组成

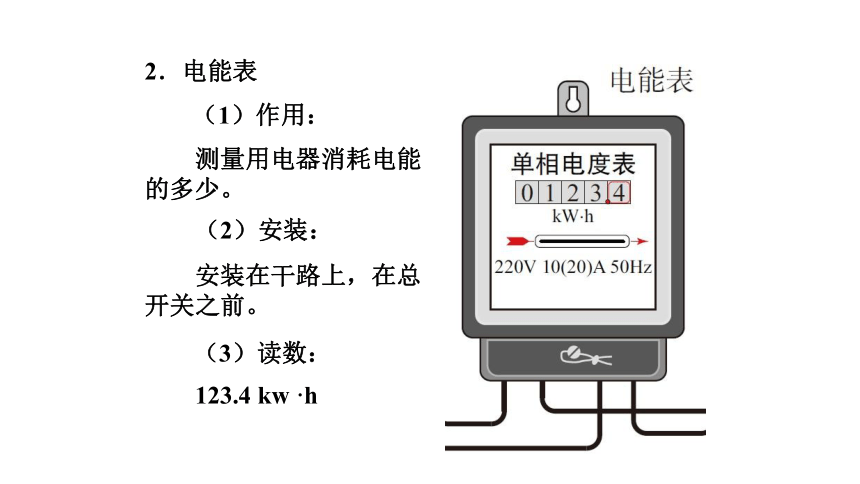

2．电能表
　　（1）作用：
　　（2）安装：
　　测量用电器消耗电能的多少。
　　安装在干路上，在总开关之前。
　　123.4 kw ·h
　　（3）读数：

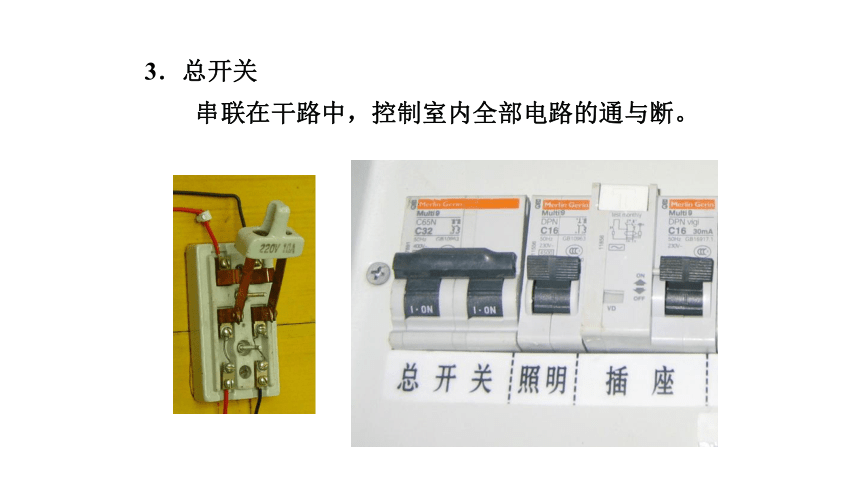

3．总开关
串联在干路中，控制室内全部电路的通与断。

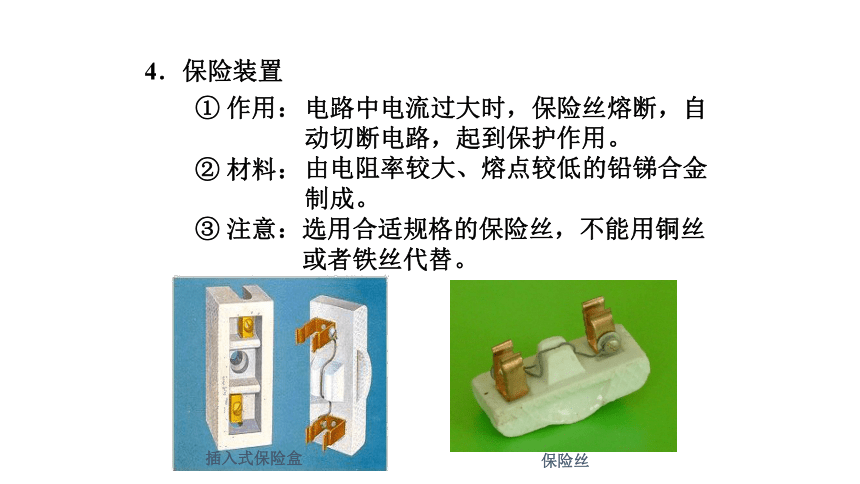

4．保险装置
　　① 作用：
　　② 材料：
　　③ 注意：选用合适规格的保险丝，不能用铜丝
　　　　　　 或者铁丝代替。
电路中电流过大时，保险丝熔断，自动切断电路，起到保护作用。
由电阻率较大、熔点较低的铅锑合金制成。
插入式保险盒
保险丝
空气开关

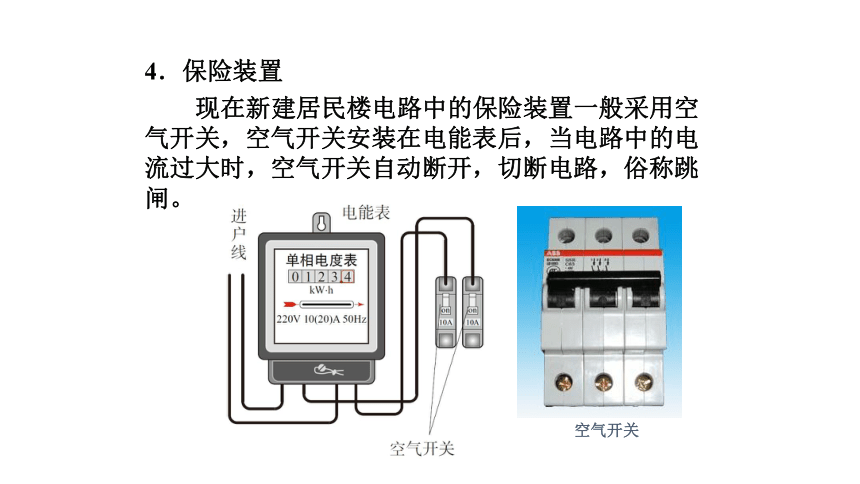

4．保险装置
现在新建居民楼电路中的保险装置一般采用空气开关，空气开关安装在电能表后，当电路中的电流过大时，空气开关自动断开，切断电路，俗称跳闸。

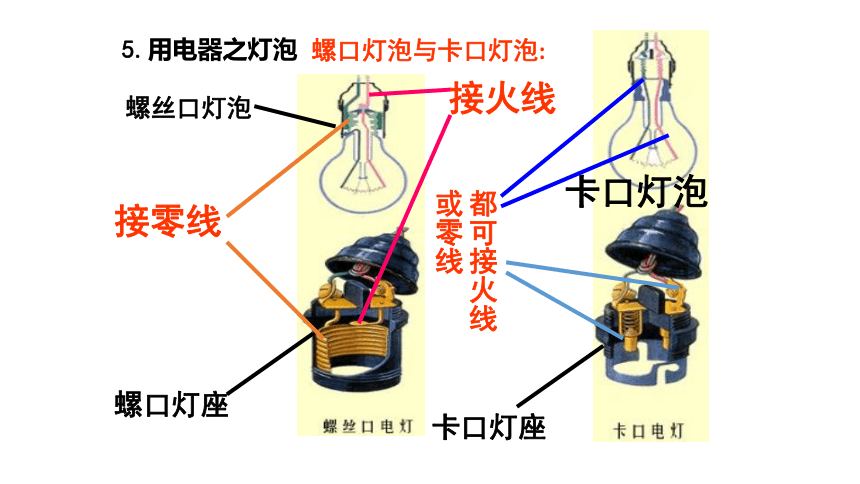

螺口灯泡与卡口灯泡:
接火线
接零线
螺丝口灯泡
卡口灯泡
螺口灯座
卡口灯座
都可接火线或零线
5.用电器之灯泡
火线
零线
大地
试电笔
0 V
0V
220 V
　　如何辨别火线和零线？
二、火线和零线
讨论2：当正确使用试电笔接触火线时，有形成电流吗？有电流流过人体吗？
答：有。
讨论 3：如果有，人会发生危险吗？
I=U/R=220V/1000000 =
30mA
0.00022A=0.22mA
火线
大地
零线
电流经过笔尖、电阻、氖管、弹簧，再经过人体，经过大地，流回零线，与电源构成闭合回路。
<<
开关接在
零线和灯泡之间
开关接在
火线和灯泡之间
VS
零线
火线
2．灯泡的连接
螺丝口灯泡
卡口灯泡
口诀：顶___侧___
火
零
三、漏电保护器和三线插头
两孔插座
三孔插座
两孔插座
三孔插座
火线
零线
接地
归纳：插座连接——左零右火上接地
三、家庭电路的连接方法
课堂小结
2、家庭电路中各用电器是并联的，电灯与控制它的开关是串联的。
1、家庭电路由进户线、电能表、总开关、保险装置、用电器等组成。
3、用试电笔可以判断火线、零线。
4、插座的接法是左零右火上接地。
5、开关必须接在火线与用电器之间。
