19.3 安全用电

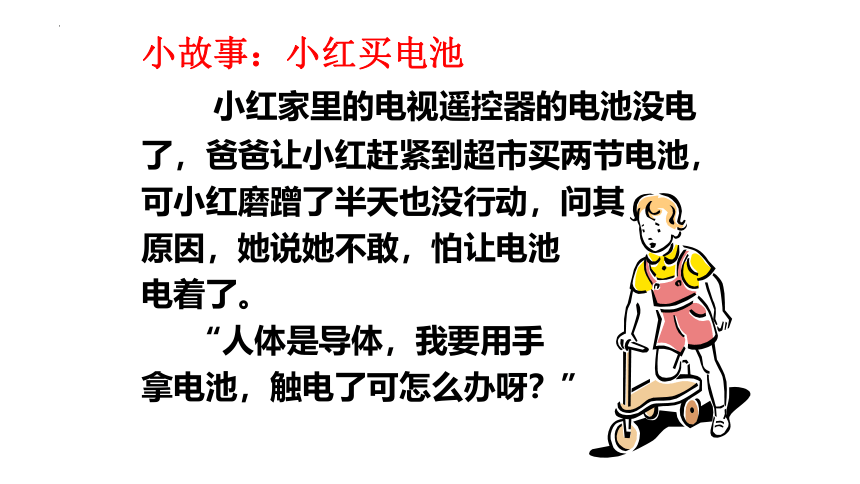

小故事：小红买电池
小红家里的电视遥控器的电池没电了，爸爸让小红赶紧到超市买两节电池，可小红磨蹭了半天也没行动，问其
原因，她说她不敢，怕让电池
电着了。
“人体是导体，我要用手
拿电池，触电了可怎么办呀？”

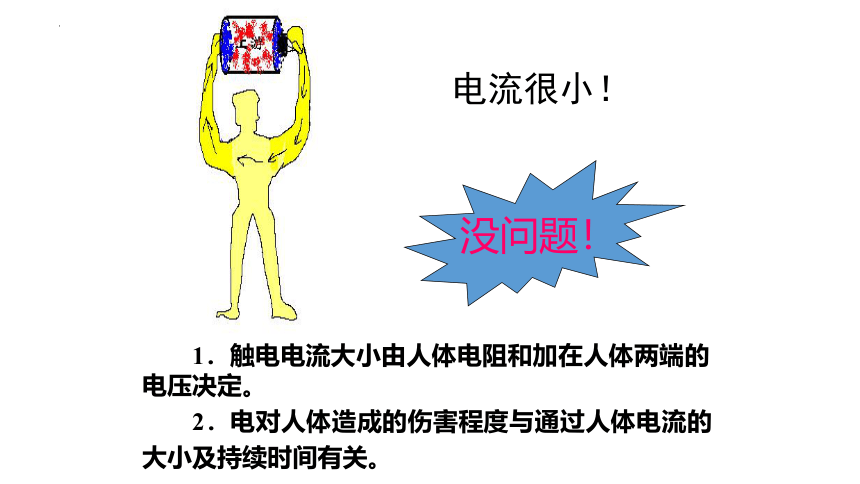

电流很小！
没问题！
　　2．电对人体造成的伤害程度与通过人体电流的大小及持续时间有关。
　　1．触电电流大小由人体电阻和加在人体两端的电压决定。

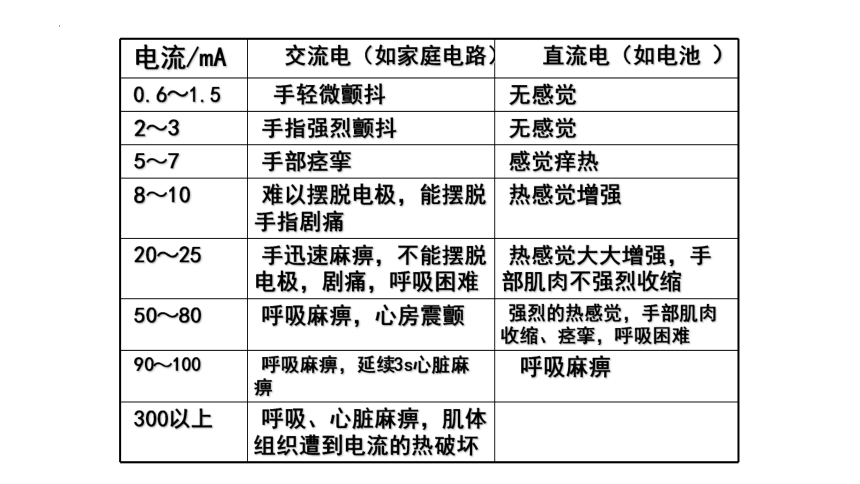

电流/mA 交流电（如家庭电路） 直流电（如电池 ）
0.6～1.5 手轻微颤抖 无感觉
2～3 手指强烈颤抖 无感觉
5～7 手部痉挛 感觉痒热
8～10 难以摆脱电极，能摆脱手指剧痛 热感觉增强
20～25 手迅速麻痹，不能摆脱电极，剧痛，呼吸困难 热感觉大大增强，手部肌肉不强烈收缩
50～80 呼吸麻痹，心房震颤 强烈的热感觉，手部肌肉收缩、痉挛，呼吸困难
90～100 呼吸麻痹，延续3s心脏麻痹 呼吸麻痹
300以上 呼吸、心脏麻痹，肌体组织遭到电流的热破坏

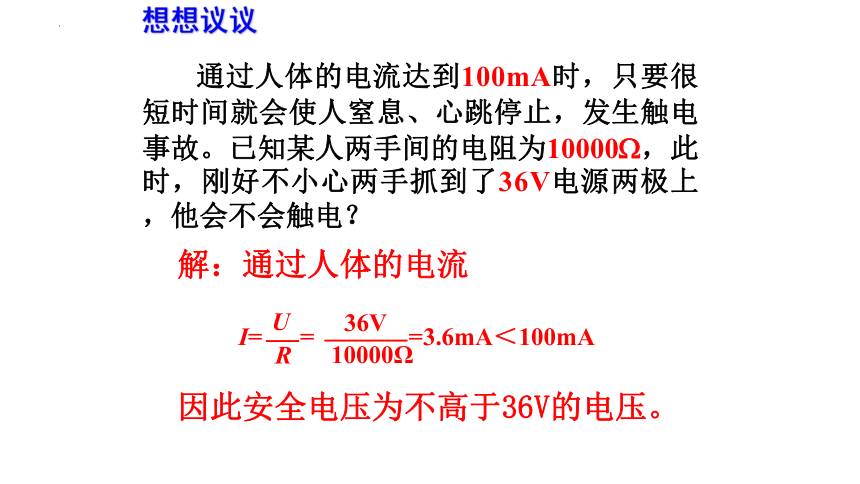

想想议议
通过人体的电流达到100mA时，只要很短时间就会使人窒息、心跳停止，发生触电事故。已知某人两手间的电阻为10000 ，此时，刚好不小心两手抓到了36V电源两极上，他会不会触电？
因此安全电压为不高于36V的电压。
I= = =3.6mA＜100mA
U
R
36V
10000Ω
解：通过人体的电流

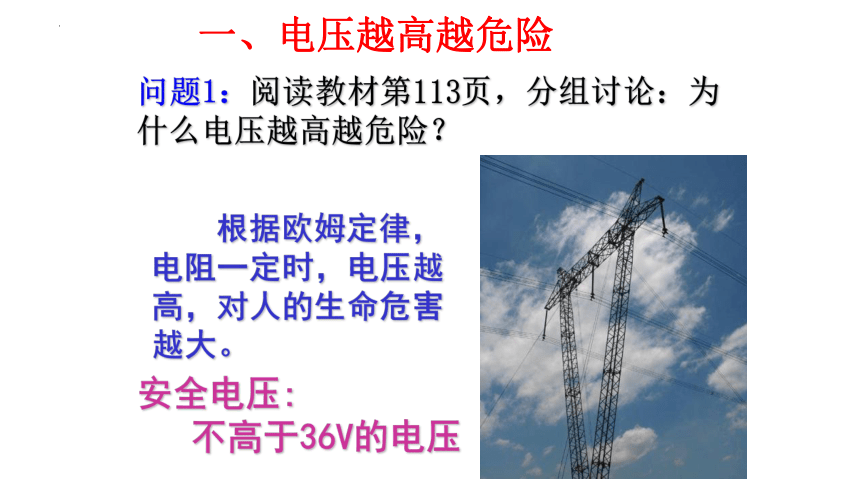

问题1：阅读教材第113页，分组讨论：为什么电压越高越危险？
安全电压:
不高于36V的电压
根据欧姆定律，电阻一定时，电压越高，对人的生命危害越大。
一、电压越高越危险

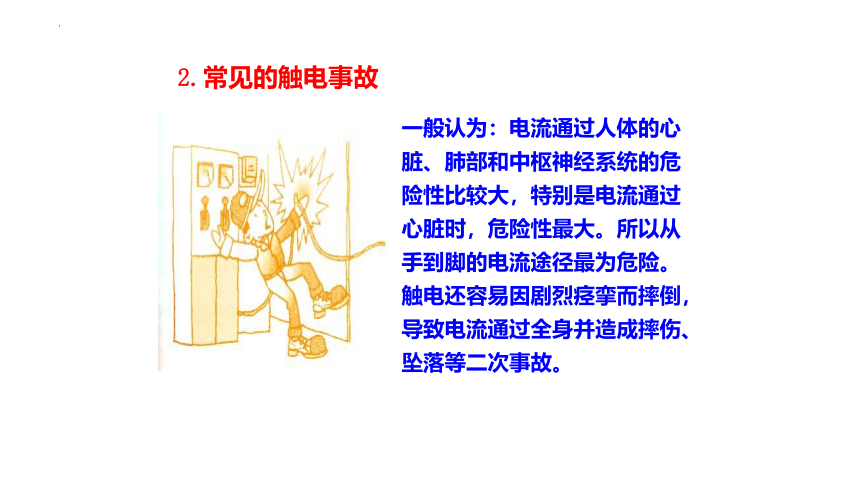

一般认为：电流通过人体的心脏、肺部和中枢神经系统的危险性比较大，特别是电流通过心脏时，危险性最大。所以从手到脚的电流途径最为危险。
触电还容易因剧烈痉挛而摔倒，导致电流通过全身并造成摔伤、坠落等二次事故。
2.常见的触电事故
触电种类
一、低压触电
一般家庭电路中的触电事故都是直接或间接与火线接触而造成的。如图
人体接触火线、零线
人体接触火线、大地
触电种类
二、高压触电
高压触电是由于人靠近高压带电体造成的，所以不要靠近高压带电体。
电弧触电
跨步电压触电
（1）不接触低压带电体，不靠近高压带电体。
（2）更换灯泡、搬动电器前应切断电源开关。
（3）不弄湿用电器，不损坏绝缘层。
（4）保险装置、插座、导线、家用电器等达到使用寿命应及时更换。
3.安全用电规则
雷电危害的防护一般采用避
雷针、避雷器、避雷网、避雷线
等装置将雷电直接导入大地。
避雷针主要用来保护露天变
配电设备、建筑物和构筑物； 避
雷线主要用来保护电力线路；避
雷网和避雷带主要用来保护建筑物；避雷器主要用来保护电力设备。
4. 雷电的防护措施
视频：触电的发生原因和急救
1、触电定义：
2、触电原因：
3、触电种类：
5、安全用电原则：
小 结
4．人体安全电压：
1.人体发生触电的原因是( )
A.人体能导电
B.人体带电太多了
C.通过人体的电流超过了一定值
D.人体接触了电池
2.发现有人触电后，应采取的正确措施的( )
A.迅速把触电人拉离电源
B.迅速去喊电工来处理
C.迅速用剪刀剪断电线
D.迅速用绝缘物使人脱离电源线
C
D
4.以下说法不正确的是( )
A.不要在电线上晒衣服，不要在晒衣服的铁丝上搭电线
B.不准用剪刀或没有绝缘柄的钳子剪断电线
C.小鸟停在电线上不会触电死亡，是因为两爪间电压很小
D.用试电笔鉴别火线和零线时，手不能接触试电笔上的任何金属部分，以免发生触电
D
