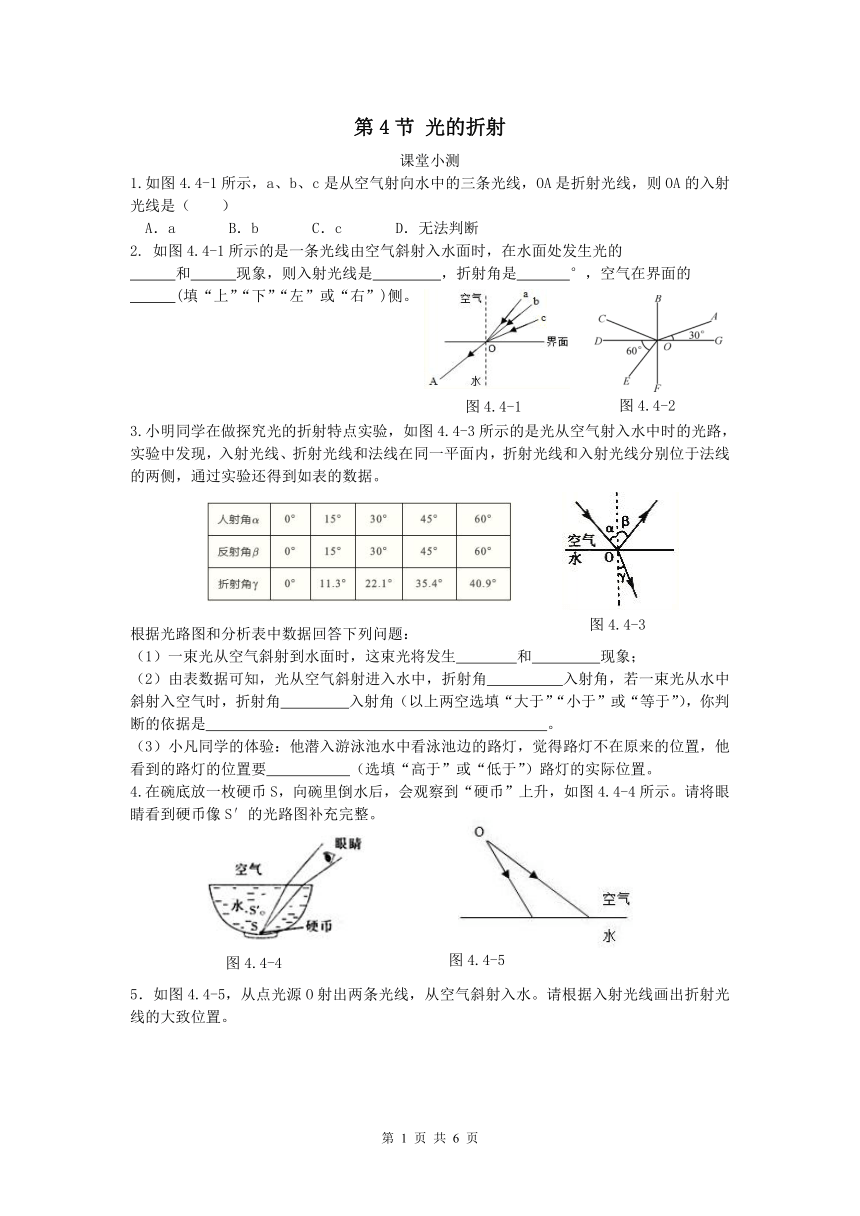

第4节 光的折射
课堂小测
1.如图4.4-1所示，a、b、c是从空气射向水中的三条光线，OA是折射光线，则OA的入射光线是（　　）
A．a B．b C．c D．无法判断
如图4.4-1所示的是一条光线由空气斜射入水面时，在水面处发生光的
和 现象，则入射光线是 ，折射角是 °，空气在界面的
(填“上”“下”“左”或“右”)侧。
3.小明同学在做探究光的折射特点实验，如图4.4-3所示的是光从空气射入水中时的光路，实验中发现，入射光线、折射光线和法线在同一平面内，折射光线和入射光线分别位于法线的两侧，通过实验还得到如表的数据。
根据光路图和分析表中数据回答下列问题：
（1）一束光从空气斜射到水面时，这束光将发生 和 现象；
（2）由表数据可知，光从空气斜射进入水中，折射角 入射角，若一束光从水中斜射入空气时，折射角 入射角（以上两空选填“大于”“小于”或“等于”），你判断的依据是 。
（3）小凡同学的体验：他潜入游泳池水中看泳池边的路灯，觉得路灯不在原来的位置，他看到的路灯的位置要 （选填“高于”或“低于”）路灯的实际位置。
4.在碗底放一枚硬币S，向碗里倒水后，会观察到“硬币”上升，如图4.4-4所示。请将眼睛看到硬币像S′的光路图补充完整。
5．如图4.4-5，从点光源O射出两条光线，从空气斜射入水。请根据入射光线画出折射光线的大致位置。

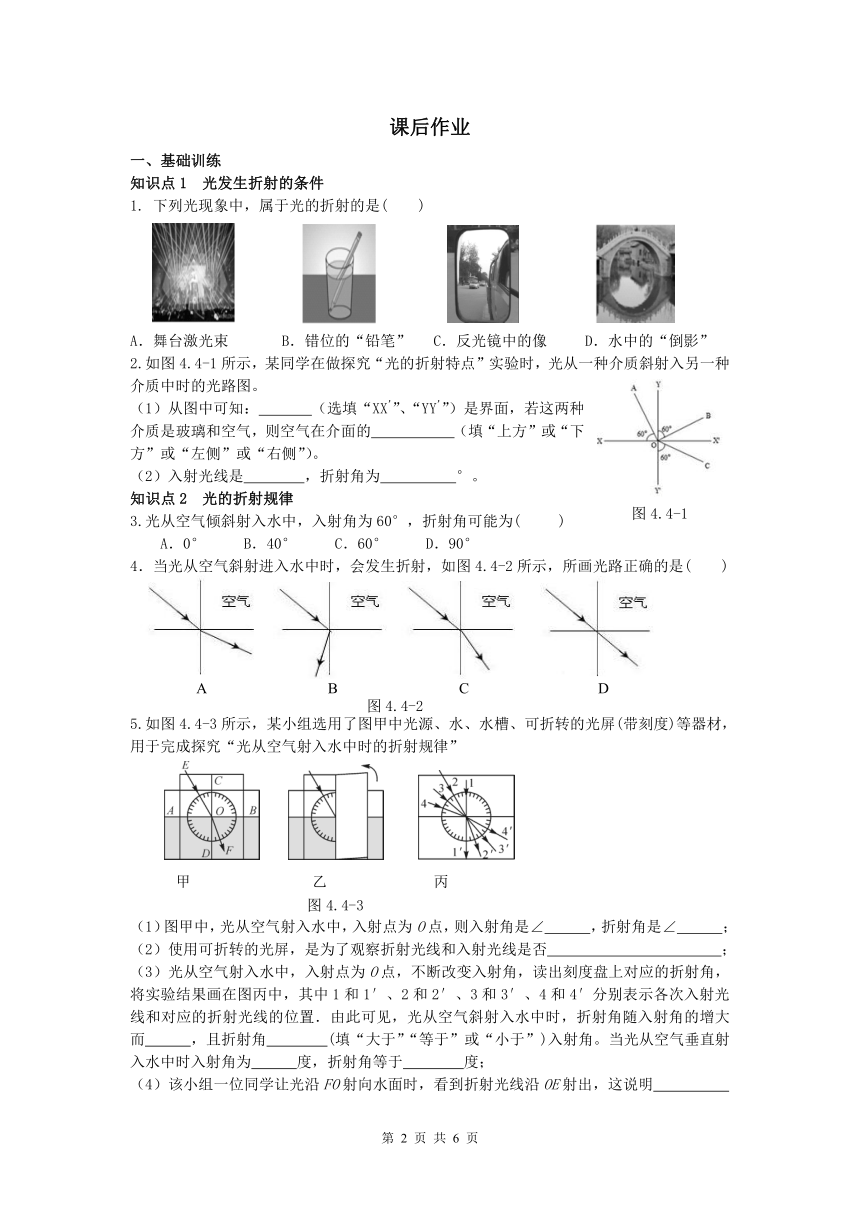

课后作业
一、基础训练
知识点1 光发生折射的条件
下列光现象中，属于光的折射的是( )
A．舞台激光束 B．错位的“铅笔” C．反光镜中的像 D．水中的“倒影”
2.如图4.4-1所示，某同学在做探究“光的折射特点”实验时，光从一种介质斜射入另一种介质中时的光路图。
（1）从图中可知： （选填“XX’”、“YY’”）是界面，若这两种介质是玻璃和空气，则空气在介面的 （填“上方”或“下方”或“左侧”或“右侧”）。
（2）入射光线是 ，折射角为 °。
知识点2 光的折射规律
3.光从空气倾斜射入水中，入射角为60°，折射角可能为( )
A．0° B．40° C．60° D．90°
当光从空气斜射进入水中时，会发生折射，如图4.4-2所示，所画光路正确的是( )
5.如图4.4-3所示，某小组选用了图甲中光源、水、水槽、可折转的光屏(带刻度)等器材，用于完成探究“光从空气射入水中时的折射规律”
　　
甲　　　　　　　 乙　　　　　　　丙
（1）图甲中，光从空气射入水中，入射点为O点，则入射角是∠ ，折射角是∠ ；
（2）使用可折转的光屏，是为了观察折射光线和入射光线是否 ；
（3）光从空气射入水中，入射点为O点，不断改变入射角，读出刻度盘上对应的折射角，将实验结果画在图丙中，其中1和1′、2和2′、3和3′、4和4′分别表示各次入射光线和对应的折射光线的位置．由此可见，光从空气斜射入水中时，折射角随入射角的增大而 ，且折射角 (填“大于”“等于”或“小于”)入射角。当光从空气垂直射入水中时入射角为 度，折射角等于 度；
（4）该小组一位同学让光沿FO射向水面时，看到折射光线沿OE射出，这说明
，同时，说明光从水中斜射入空气中时，折射角 (填“大于”“小于”或“等于”)入射角。
知识点3 画光的折射光路图

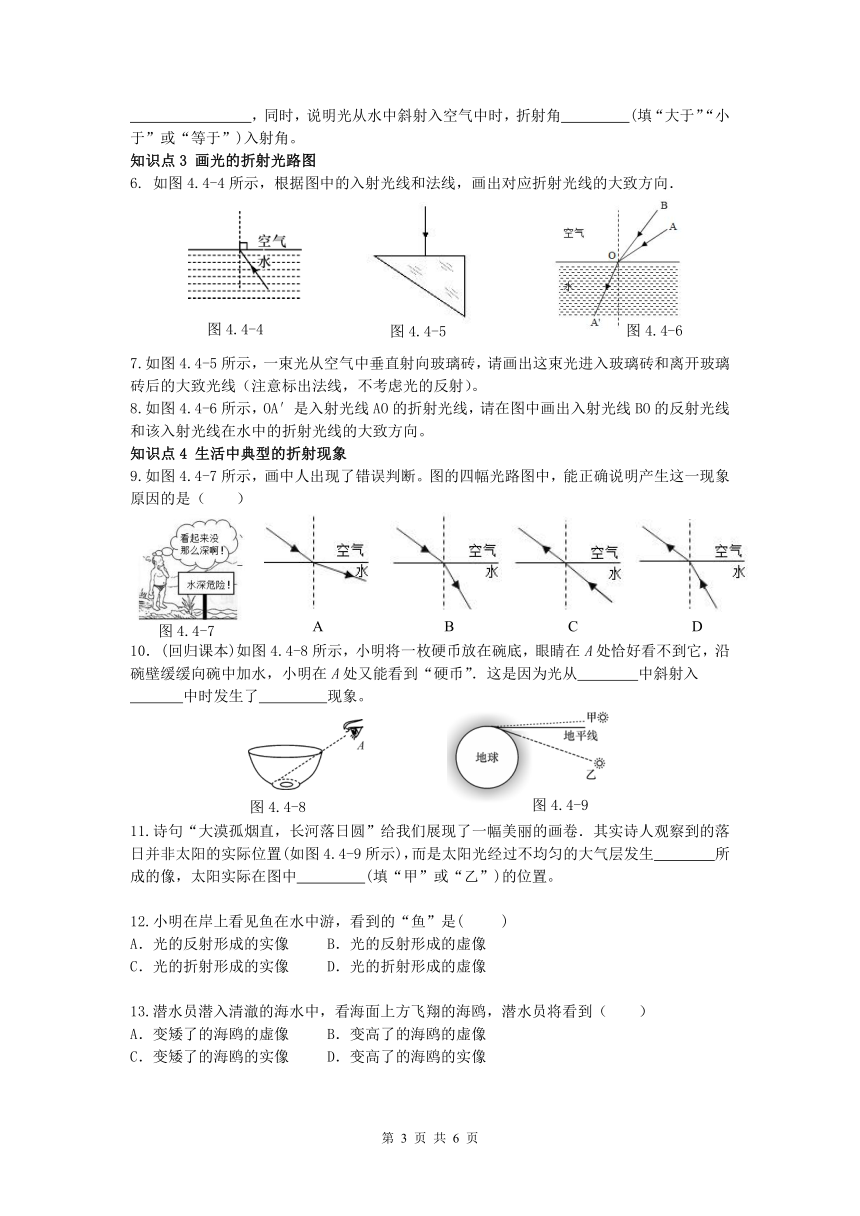

如图4.4-4所示，根据图中的入射光线和法线，画出对应折射光线的大致方向．
　
7.如图4.4-5所示，一束光从空气中垂直射向玻璃砖，请画出这束光进入玻璃砖和离开玻璃砖后的大致光线（注意标出法线，不考虑光的反射）。
8.如图4.4-6所示，OA′是入射光线AO的折射光线，请在图中画出入射光线BO的反射光线和该入射光线在水中的折射光线的大致方向。
知识点4 生活中典型的折射现象
9.如图4.4-7所示，画中人出现了错误判断。图的四幅光路图中，能正确说明产生这一现象原因的是（　　）
(回归课本)如图4.4-8所示，小明将一枚硬币放在碗底，眼睛在A处恰好看不到它，沿碗壁缓缓向碗中加水，小明在A处又能看到“硬币”．这是因为光从 中斜射入
中时发生了 现象。
11.诗句“大漠孤烟直，长河落日圆”给我们展现了一幅美丽的画卷．其实诗人观察到的落日并非太阳的实际位置(如图4.4-9所示)，而是太阳光经过不均匀的大气层发生 所成的像，太阳实际在图中 (填“甲”或“乙”)的位置。
12.小明在岸上看见鱼在水中游，看到的“鱼”是( )
A．光的反射形成的实像 　B．光的反射形成的虚像
C．光的折射形成的实像 　D．光的折射形成的虚像
13.潜水员潜入清澈的海水中，看海面上方飞翔的海鸥，潜水员将看到（　　）
A．变矮了的海鸥的虚像 B．变高了的海鸥的虚像
C．变矮了的海鸥的实像 D．变高了的海鸥的实像
综合提升
14.如图4.4-10所示，一束光从介质甲射向介质乙，两种介质中有一种是空气，另一种是玻璃，MN是其分界面。则图中的折射角和甲介质的种类分别是（　　）
A．50°，空气 B．50°，玻璃 C．60°，空气 D．60°，玻璃
15.如图4.4-11所示，人眼在A点看见河里B点有一条小鱼，若从A点射出一束激光，要使激光能照射到小鱼，该激光应射向( )
A．B点 B．B点上方 C．B点下方 D．B点左方或右方
16．太阳光照射在平静的湖面上，微风吹来，波光粼粼，这是光的 现象；“人在岸边观水，疑水浅，入水中赏月，月更高”，这是光的 现象所致。
17．一束光从空气斜射到某液面上同时发生 和 ，入射光线与液面成37°角，如图4.4-12所示．若反射光线与折射光线的夹角为83°，则反射角的大小为 ，折射角的大小为 。
18.(回归课本)如图4.4-13所示，A处的光源发出一束光斜射到容器中，在P处形成一光斑，在向容器里逐渐加满水的过程中，光斑将( )
A．一直向右移动 B．一直向左移动
C．先向右移动，后回到P点 D．先向左移动，后回到P点
19.小明将一枚硬币放到碗的底部，然后向后退到恰好看不到硬币的位置，如图4.4-14所示，再让同学向碗里缓缓倒水，直到恰好再次看到完整的硬币，图乙中反映再次看到硬币的光路是（　　）
20.如图4.4-15所示的实验装置，可以用来研究光从水中斜射到空气中时所发生的光现象。
（1）使入射角i在一定范围内由小变大，会发现折射角γ (填写变化规律)，且折射角总是 入射角．
（2）当入射角i增大到某一值时，折射角γ会达到最大值，该最大值是 。
（3）若继续增大入射角i，将会不再有 光线，而只存在 光线．
21.如图4.4-16所示一束激光α斜射向半圆形玻璃砖圆心O，结果在屏幕上出现两个光斑，请画出形成两个光斑的光路图。
光的折射
1.C 2.反射 折射 AO 30 上
3.（1）反射 折射（2）小于 大于 在光的折射现象中，光路可逆（3）高于
4.如图4.4-4所示 5.如图4.4-5所示
课后作业
1.B 2.（1）YY’ 左侧（2）CO 60
3.B 4.C 5.（1）EOC FOD（2）在同一平面内（3）增大 小于 0 0（4）在光的折射现象中，光路可逆 大于
6.如图4.4-4所示
7.如图4.4-5所示 8.如图4.4-6所示
9.D 10.水 空气 折射 11.折射 乙 12.D 13.B
14.D 15.A 16.反射 折射 17.反射 折射 530 600 18.D 19.D
20.（1）由小变大 大于 （2）900 （3）折射 反射
21.如图4.4-16所示
