第十一章电路及其应用
第四节:串联电路和并联电路

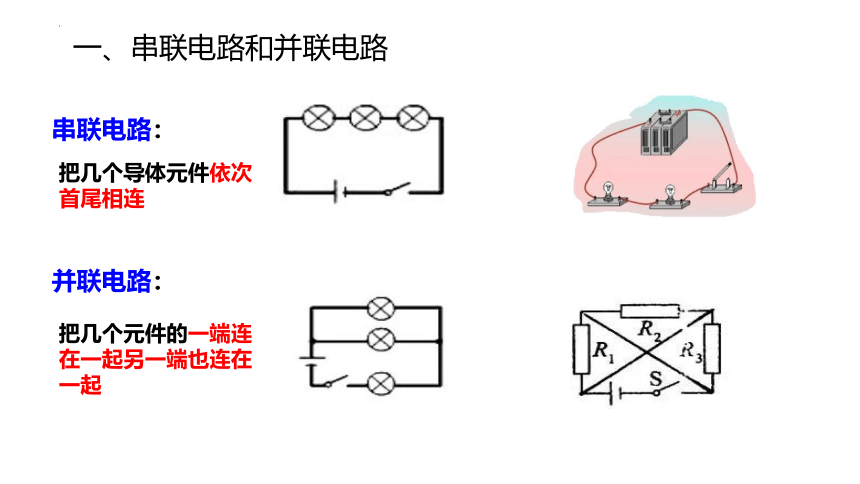

一、串联电路和并联电路
串联电路:
把几个导体元件依次首尾相连
并联电路:
把几个元件的一端连在一起另一端也连在一起

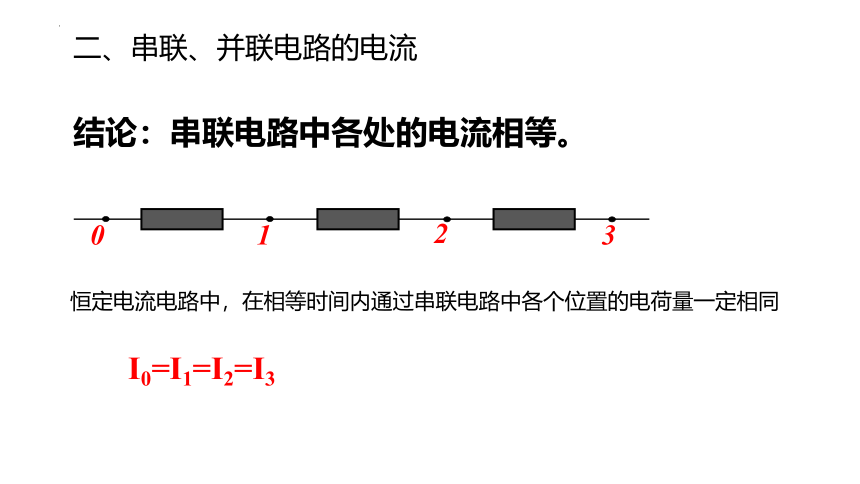

二、串联、并联电路的电流
结论:串联电路中各处的电流相等。
0
1
2
3
I0=I1=I2=I3
恒定电流电路中,在相等时间内通过串联电路中各个位置的电荷量一定相同

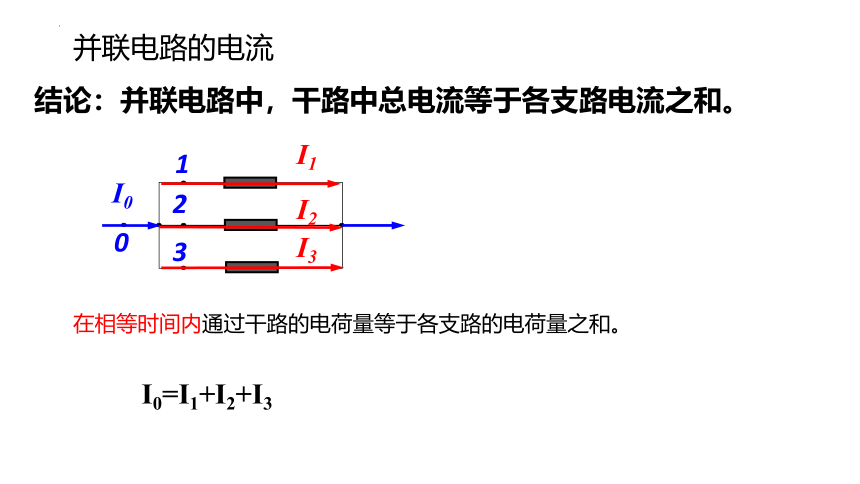

并联电路的电流
结论:并联电路中,干路中总电流等于各支路电流之和。
0
1
2
3
I1
I2
I3
I0
在相等时间内通过干路的电荷量等于各支路的电荷量之和。
I0=I1+I2+I3

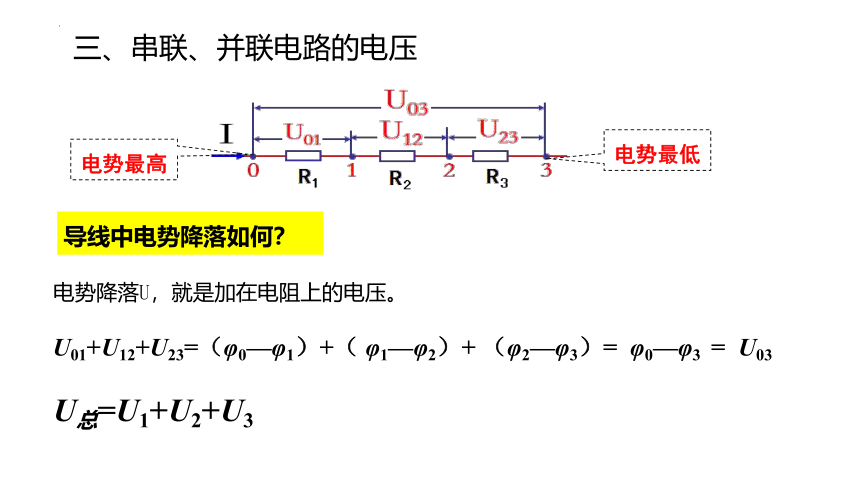

三、串联、并联电路的电压
电势最高
电势最低
导线中电势降落如何?
电势降落U,就是加在电阻上的电压。
U01+U12+U23=(φ0—φ1)+( φ1—φ2)+ (φ2—φ3)= φ0—φ3 = U03
U总=U1+U2+U3

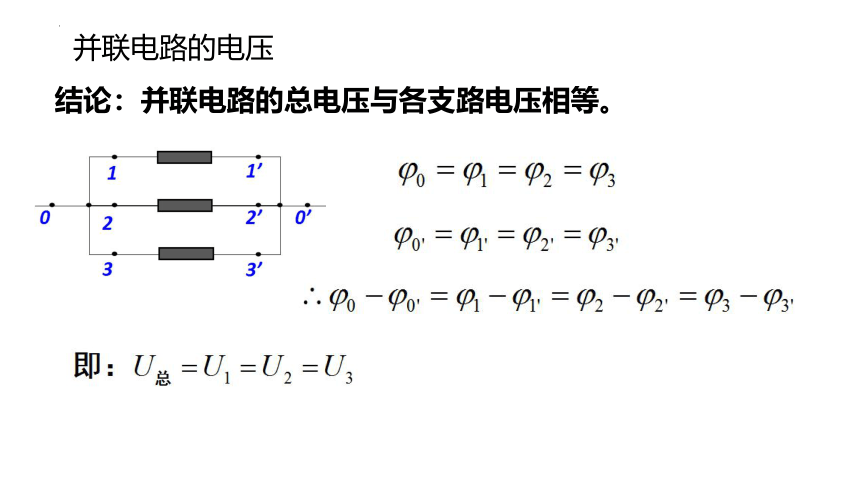

并联电路的电压
结论:并联电路的总电压与各支路电压相等。
四、串联、并联电路的电阻

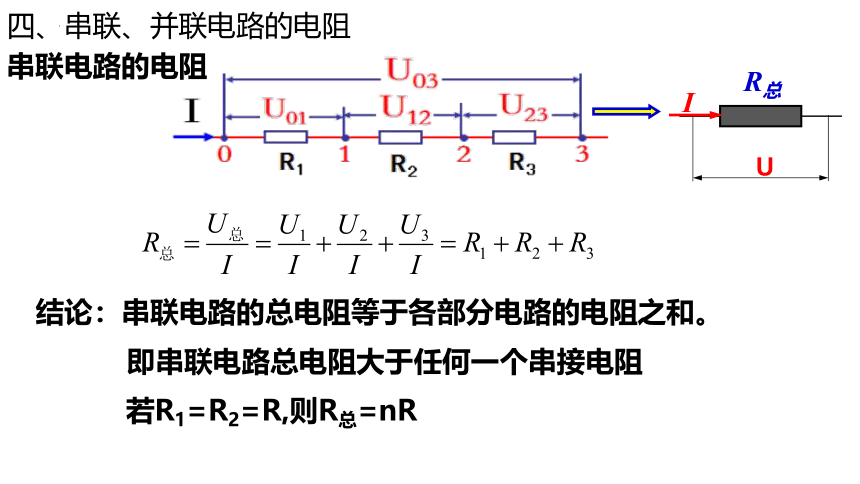

串联电路的电阻
R总
U
I
结论:串联电路的总电阻等于各部分电路的电阻之和。
即串联电路总电阻大于任何一个串接电阻
若R1=R2=R,则R总=nR

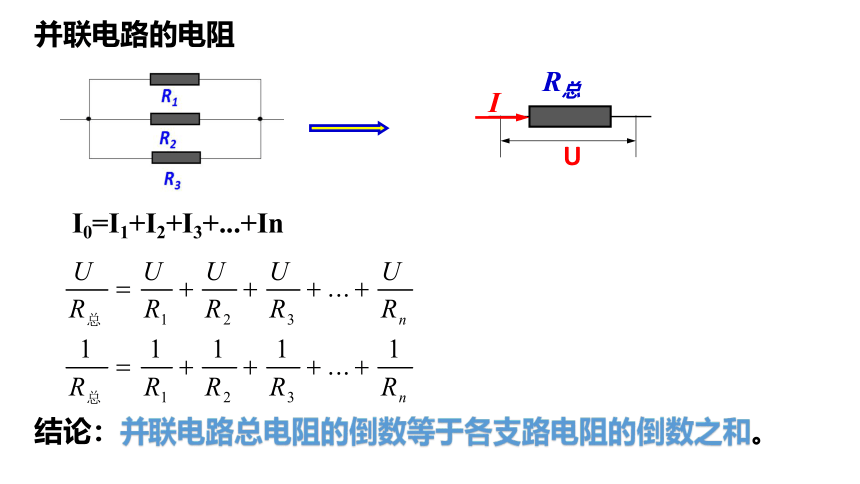

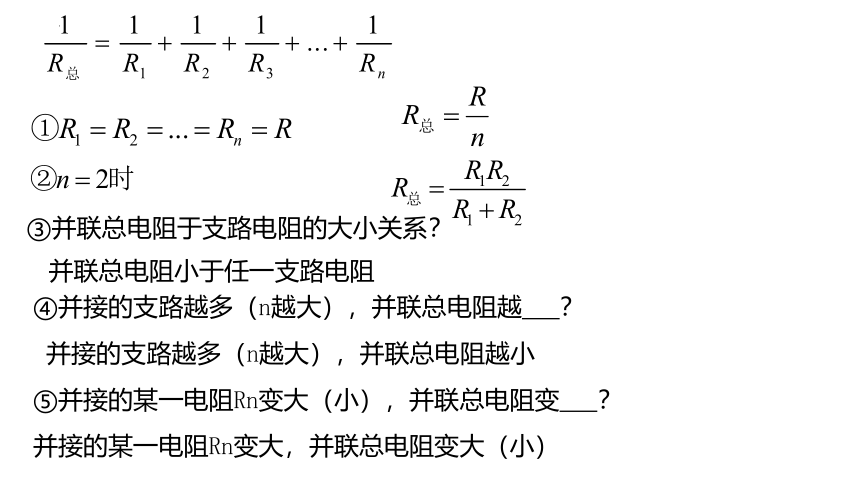

并联电路的电阻
R总
U
I
I0=I1+I2+I3+...+In
结论:并联电路总电阻的倒数等于各支路电阻的倒数之和。
③并联总电阻于支路电阻的大小关系?
并联总电阻小于任一支路电阻
④并接的支路越多(n越大),并联总电阻越 ?
并接的支路越多(n越大),并联总电阻越小
⑤并接的某一电阻Rn变大(小),并联总电阻变 ?
并接的某一电阻Rn变大,并联总电阻变大(小)
五、串联(并联)电路电压(电流)与电阻的关系

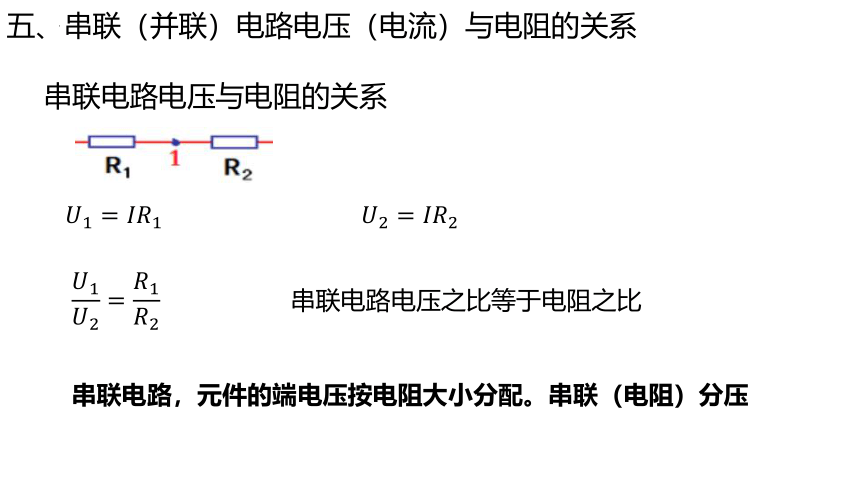

串联电路电压与电阻的关系
串联电路电压之比等于电阻之比
串联电路,元件的端电压按电阻大小分配。串联(电阻)分压

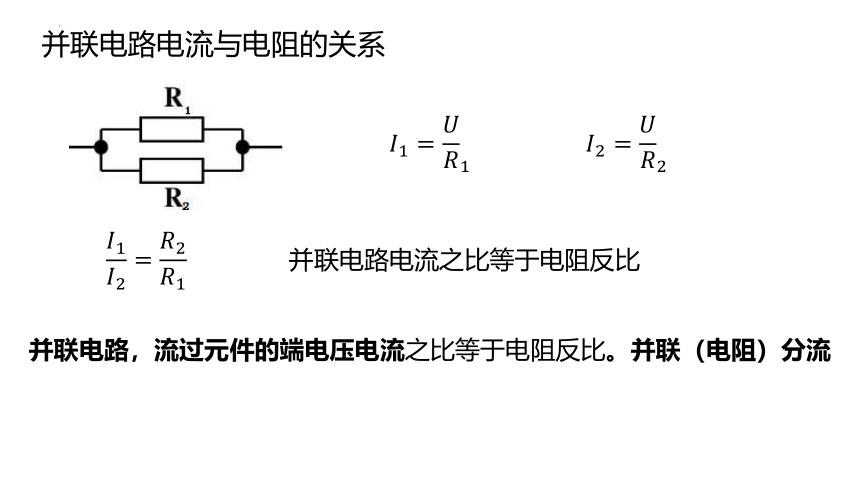

并联电路电流与电阻的关系
并联电路电流之比等于电阻反比
并联电路,流过元件的端电压电流之比等于电阻反比。并联(电阻)分流

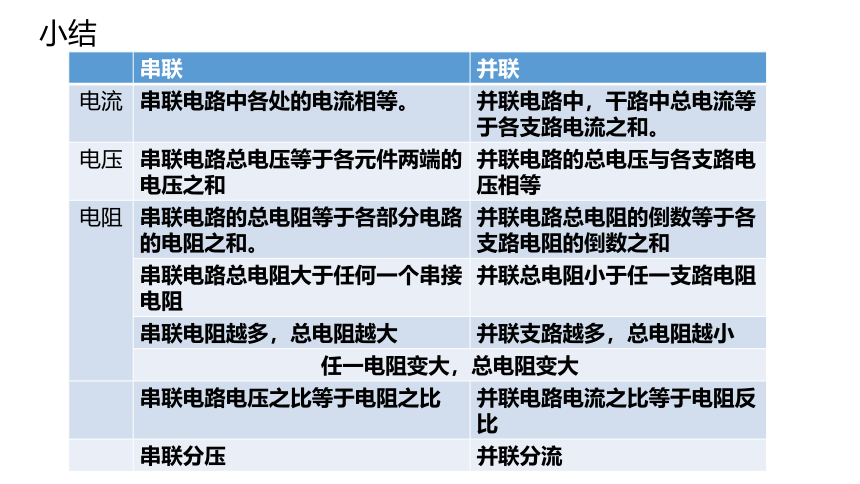

小结
串联 并联
电流 串联电路中各处的电流相等。 并联电路中,干路中总电流等于各支路电流之和。
电压 串联电路总电压等于各元件两端的电压之和 并联电路的总电压与各支路电压相等
电阻 串联电路的总电阻等于各部分电路的电阻之和。 并联电路总电阻的倒数等于各支路电阻的倒数之和
串联电路总电阻大于任何一个串接电阻 并联总电阻小于任一支路电阻
串联电阻越多,总电阻越大 并联支路越多,总电阻越小
任一电阻变大,总电阻变大
串联电路电压之比等于电阻之比 并联电路电流之比等于电阻反比
串联分压 并联分流
应用一:电表改装
改装
小量程电流表(表头)
大量程电压表
大量程电流表
应用二:电压表和电流表的电路结构
1.小量程电流表(表头)
①作用:测量电路中的电流(电压)
②原理:磁场对通电导线的作用
④内阻Rg:表头本身的电阻
⑤满偏电流Ig
⑥满偏电压Ug = Ig Rg
③电路图符号:
非常小!
应用二:电压表和电流表的电路结构
2.把表头改装成电压表:
串联大阻值电阻分压,“承担”更多电压
串联的电阻越大,
相同电流,“承担”电压更多
新电压表的量程越大
新电压表的内阻(R + Rg)—— 较大
改装共用一个表盘,表盘每个刻度扩大为n倍
改装后,表盘刻度怎么变?
应用二:电压表和电流表的电路结构
2.把表头改装成电流表:
并联小阻值电阻分流,“分担”更多电流
并联的电阻越小,
相同电压,“分担”电流更多
新电压表的量程越大
新电流表的内阻 —— 较小
课堂检测
【例题】一个表头的内阻Rg为30Ω,满偏电流Ig为1mA。要把它改装成量程是0~0.6A的电流表,需要并或串联多大的电阻?改装后电流表的内阻是多少?
IgRg
I
Rg
Ig
IR
R
解:并联一电阻,满偏时,
I=IR+Ig
并联时总电阻接近且小于小电阻阻值
课堂检测
【例题】一个表头的内阻Rg为30Ω,满偏电流Ig为1mA。要把它改装成量程是0~0.6A的电流表,需要并或串联多大的电阻?改装后电流表的内阻是多少?
IgRg
I
Rg
Ig
IR
R
解:并联一电阻,满偏时,
流过R这一支路的电流即599Ig
量程扩大n=I/Ig,n=600
并联电路电流之比等于电阻反比
电压表和电流表的改装
三个主要参数:内阻Rg 满偏电流 Ig 满偏电压Ug
由欧姆定律可知:Ug=RgIg
1.电流表G改装成电压表
原理:串联一个电阻(分压)
②量程扩大n倍,n=
2.电流表G改装成电流表
原理:并联一个电阻(分流)
②量程扩大n倍,n=
改装共用一个表盘,表盘每个刻度扩大为n倍
应用二:控制电路
需要改变电阻R两端电压U
R
U
I
控制电路
应用二:控制电路
1.限流电路
V
S
R
RW
P
U
a
b
Rp
滑动变阻器的最大阻值是RW,滑片P移动过程中,求阻值为R的电阻两端电压UR的变化范围?
应用二:控制电路
2.分压电路
V
a
b
P
S
R
U
RW
V
a
b
P
S
R
U
求阻值为R的电阻两端电压UR的变化范围?
1.在电路中的任何一个位置串联一个电阻,电路中的总电阻一定变大。( )
2.电路中电阻的个数越多,电路的总电阻越大。 ( )
3.把小量程的电流表改装成大量程的电压表需并联一个电阻。( )
4.若将分压电阻串联在电流表上改装成电压表后,未改变原电流表的满偏电压。( )

×

课堂检测
×
练习1、有一满偏电流Ig=3mA,内阻Rg=120Ω的电流表G, 要把它改装成为量程为6V的电压表,应 联一个 Ω的分压电阻。

1880
练习2、有一满偏电流Ig=3mA,内阻Rg=120Ω的电流表G, 若把它改装成为量程为3A的电流表,应 联一个 __Ω的分流电阻。

0.12
在电源外部的电路中,电流从正极流向负极。沿电流方向经过每个电路元件时电势逐渐降低,导线处无电势降落。
1、节点电势高低判断方法
U1
U2
U3
R1
R2
R3
E
A
B
C
D
串并联电路的简化和分析求值
1、电路简化的原则
(1)无电流的支路去除;
(2)电势相等的各点合并;
(3)理想导线可长短任意;(导线没有电势降低,为等势体)
(4)理想电流表电阻为零,用导线替代;电阻与之并联时不分流
(5)理想电压表电阻无穷大,可用断开开关替代,电阻与之串联时不分压;
(6)电压稳定时电容器,可用断开开关替代。电阻与之串联时不分压
2、电路简化思路:
(1)标出电路节点,并确定各节点电势高低;
(2)合并等势点,将不等势节点按电势高低自左向右依次排列;
(3)画出等效电路。
电表校准的示数和偏角问题
(1)改装的实质:电表改装是在表头的外部串接或并接电阻,表头的内部结构保持不变(它的三个特征量Ug、Ig、Rg 不变),
指针的偏角θ与通过电流表的电流I始终成正比,
且比例系数不变,即经过表头的电流相同,偏角相同。
(2)电流表校准:用标准电流表和改装后的电流表串联。
(3)电压表校准:用标准电压表和改装后的电压表并联。
(4)校准时的示数:改装后刻度盘显示的总电压或总电流大小
(5)校准时的指针偏角:改装前与改装后经过表头的电流大小
A0
A
s
V0
s
V
【变式训练】如图所示,四个相同的表头分别改装成两个安培表和两个伏特表。安培表A1的量程大于A2的量程,伏特表V1的量程大于V2的量程,把它们按图接入电路,则安培表A1的读数 __安培表A2的读数;安培表A1的偏转角 __安培表A2的偏转角;伏特表V1的读数 ___伏特表V2的读数;伏特表V1的偏转角 ___伏特表V2的偏转角;
A1
A2
s
V1
V2
等于
小于
小于
等于
A0
A
s
V0
s
V
【例题】如图所示,四个相同的表头分别改装成两个安培表和两个伏特表。安培表A0、A的量程相同,伏特表V1、V2的量程相同,把它们按图接入电路,则安培表A0的读数 __安培表A的读数;安培表A0的偏转角 __安培表A的偏转角;伏特表V0的读数 ___伏特表V的读数;伏特表V0的偏转角 ___伏特表V的偏转角;
等于
等于
等于
等于
读数看通过电流表的总电流或电压表两端总电压,
偏角看通过表头的电流。
【变式训练】如图所示,四个相同的表头分别改装成两个安培表和两个伏特表。安培表A1的量程大于A2的量程,伏特表V1的量程大于V2的量程,把它们按图接入电路,则安培表A1的读数 __安培表A2的读数;安培表A1的偏转角 __安培表A2的偏转角;伏特表V1的读数 ___伏特表V2的读数;伏特表V1的偏转角 ___伏特表V2的偏转角;
大于
等于
等于
大于
【变式训练】用两只完全相同的表头,分别改装成一只量程更大的电流表和一只电压表,将它们串联起来接入电路中,如图所示,此时( )
A.两只电表的指针都不偏转
B.两只电表的指针偏转角相同
C.电流表指针的偏转角小于电压表指针的偏转角
D.电流表指针的偏转角大于电压表指针的偏转角
A
V
s
C
