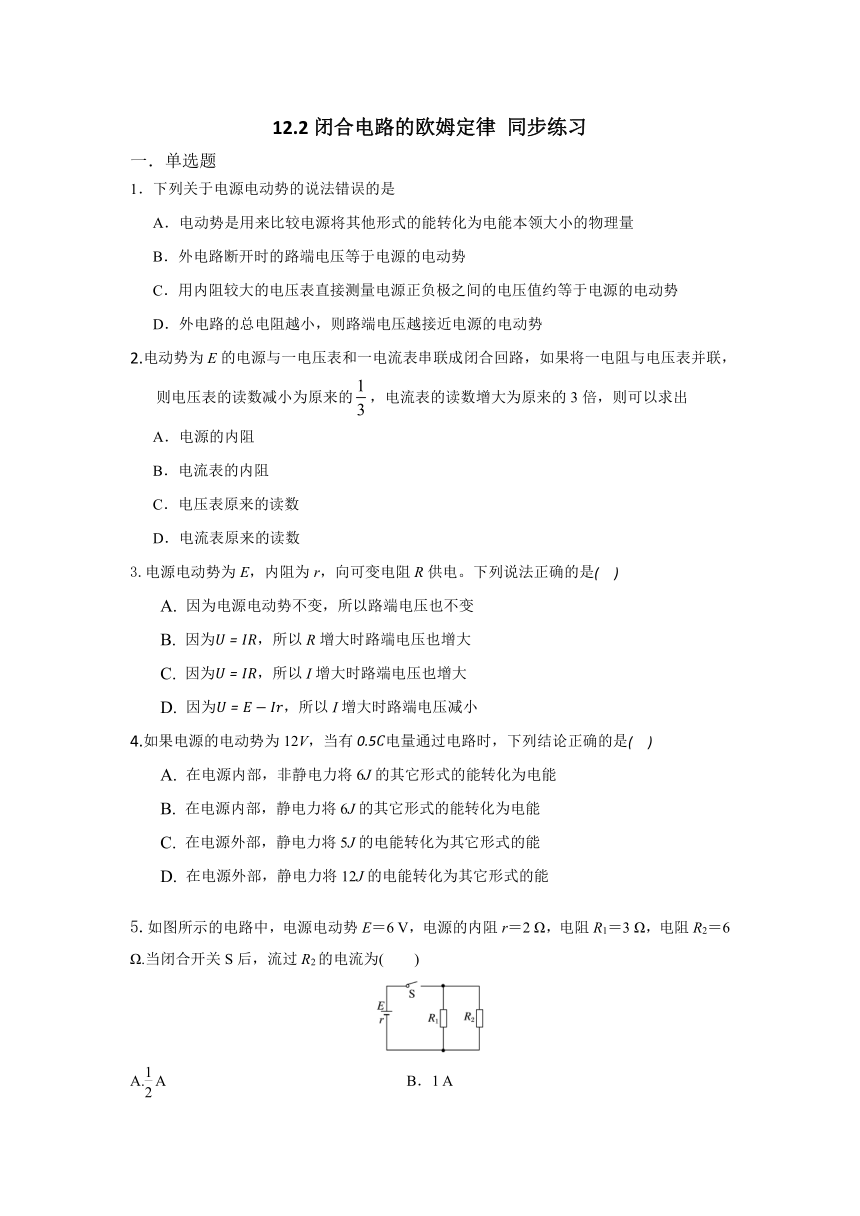

12.2闭合电路的欧姆定律 同步练习
单选题
1．下列关于电源电动势的说法错误的是
A．电动势是用来比较电源将其他形式的能转化为电能本领大小的物理量
B．外电路断开时的路端电压等于电源的电动势
C．用内阻较大的电压表直接测量电源正负极之间的电压值约等于电源的电动势
D．外电路的总电阻越小，则路端电压越接近电源的电动势
2.电动势为E的电源与一电压表和一电流表串联成闭合回路，如果将一电阻与电压表并联，则电压表的读数减小为原来的，电流表的读数增大为原来的3倍，则可以求出
A．电源的内阻
B．电流表的内阻
C．电压表原来的读数
D．电流表原来的读数
3.电源电动势为E，内阻为r，向可变电阻R供电。下列说法正确的是
A. 因为电源电动势不变，所以路端电压也不变
B. 因为，所以R增大时路端电压也增大
C. 因为，所以I增大时路端电压也增大
D. 因为，所以I增大时路端电压减小
4.如果电源的电动势为12V，当有电量通过电路时，下列结论正确的是
A. 在电源内部，非静电力将6J的其它形式的能转化为电能
B. 在电源内部，静电力将6J的其它形式的能转化为电能
C. 在电源外部，静电力将5J的电能转化为其它形式的能
D. 在电源外部，静电力将12J的电能转化为其它形式的能
5.如图所示的电路中，电源电动势E＝6 V，电源的内阻r＝2 Ω，电阻R1＝3 Ω，电阻R2＝6 Ω.当闭合开关S后，流过R2的电流为(　　)
A. A B．1 A
C. A D. A

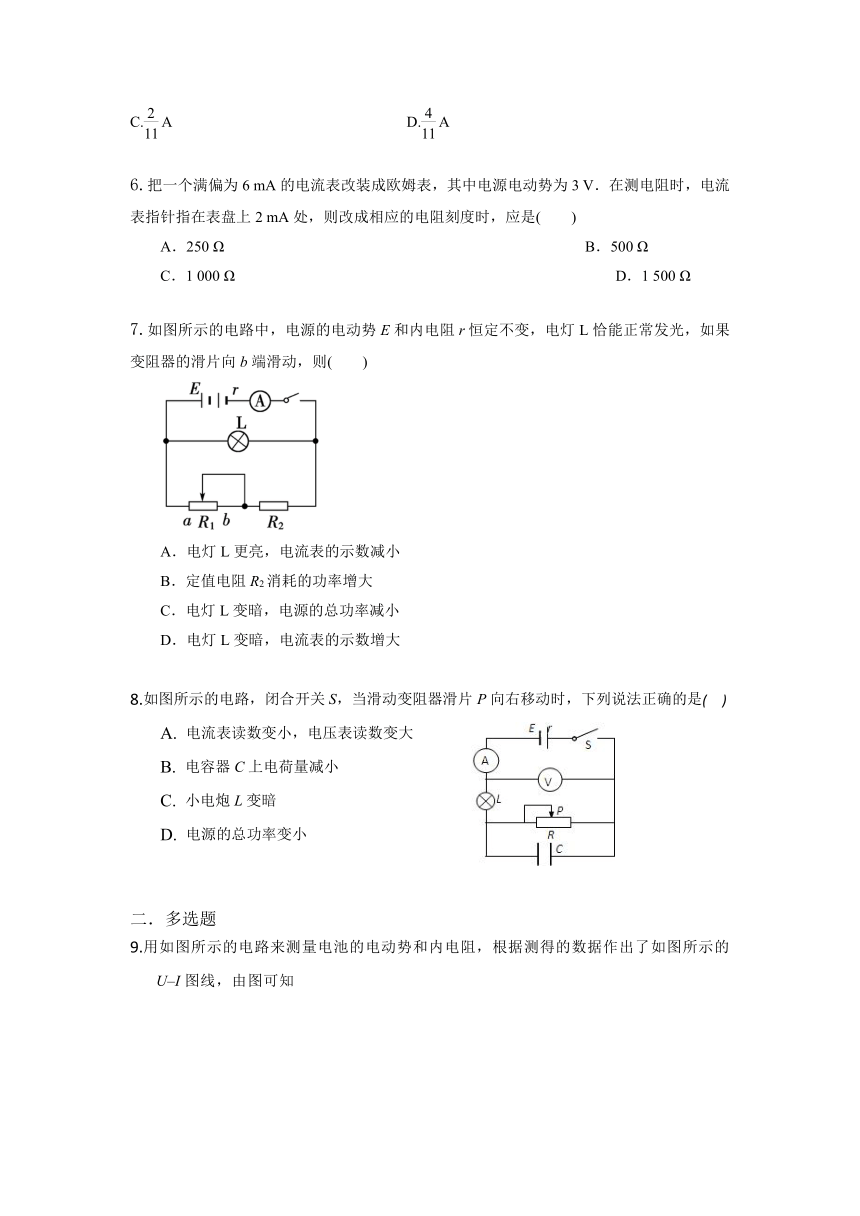

6.把一个满偏为6 mA的电流表改装成欧姆表，其中电源电动势为3 V．在测电阻时，电流表指针指在表盘上2 mA处，则改成相应的电阻刻度时，应是(　　)
A．250 Ω　　　　　　　 B．500 Ω
C．1 000 Ω D．1 500 Ω
7.如图所示的电路中，电源的电动势E和内电阻r恒定不变，电灯L恰能正常发光，如果变阻器的滑片向b端滑动，则(　　)
A．电灯L更亮，电流表的示数减小
B．定值电阻R2消耗的功率增大
C．电灯L变暗，电源的总功率减小
D．电灯L变暗，电流表的示数增大
8.如图所示的电路，闭合开关S，当滑动变阻器滑片P向右移动时，下列说法正确的是
A. 电流表读数变小，电压表读数变大
B. 电容器C上电荷量减小
C. 小电炮L变暗
D. 电源的总功率变小
多选题
9.用如图所示的电路来测量电池的电动势和内电阻，根据测得的数据作出了如图所示的 U–I图线，由图可知
A．电池电动势的测量值为1.40 V
B．电池内阻的测量值为3.50 Ω
C．外电路发生短路时的电流为0.40 A
D．电压表的示数为1.20 V时，电流表的示数I′=0.20 A
10.纯电阻电路中，若E表示电动势，U表示外电压，表示内电压，R表示外电路的总电阻，r表示内电阻，I表示干路电流，则下列各式中正确的是
A. B. C. D.
11.用标有“6 V，3 W”的灯泡L1、“6 V，6W”的灯泡L2与理想电压表和理想电流表连接成如图甲所示的实验电路，其中电源电动势E=9 V。图乙是通过两个灯泡的电流随两端电压变化的曲线。当其中一个灯泡正常发光时
A．电流表的示数为0.5 A
B．电压表的示数约为6 V
C．电路输出功率为6 W
D．电源内阻为2 Ω
12.如图所示，电路中电源电动势E恒定，内阻r=2 Ω，定值电阻R3=4 Ω。ab段电路消耗的电功率在开关S 断开与闭合时相等，电压表和电流表均为理想电表，则以下说法中正确的
A．开关S断开时电压表的示数一定等于S闭合时的示数
B．电阻R1、R2可能分别为4 Ω、6 Ω
C．电阻R1、R2可能分别为3 Ω、9 Ω
D．开关S断开与闭合时，电压表的示数变化量与电流表的示数变化量大小之比与R1、R2无关
非选择题
13.如图所示，电路中电池的电动势E＝5 V，内电阻r＝10 Ω，固定电阻R＝90 Ω，R0是可变电阻，在R0从零增加到400 Ω的过程中，求：
(1)可变电阻R0上消耗功率最大的条件和最大热功率；
(2)电池的电阻r和固定电阻R上消耗的最小热功率之和；
(3)R0调到多少时R上消耗的功率最大，最大功率是多少？
