5.1透镜
一、透镜的分类
学生活动：“摸透镜”
比较透镜中间与边缘的厚薄

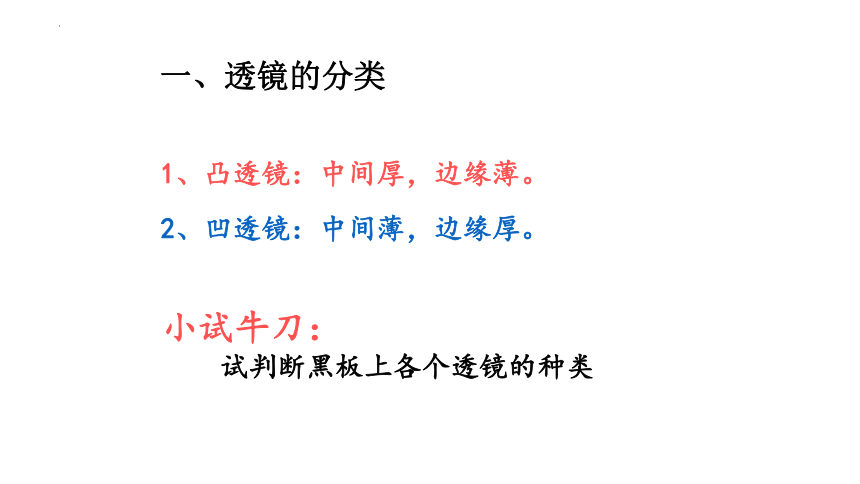

一、透镜的分类
1、凸透镜：中间厚，边缘薄。
2、凹透镜：中间薄，边缘厚。
小试牛刀：
试判断黑板上各个透镜的种类

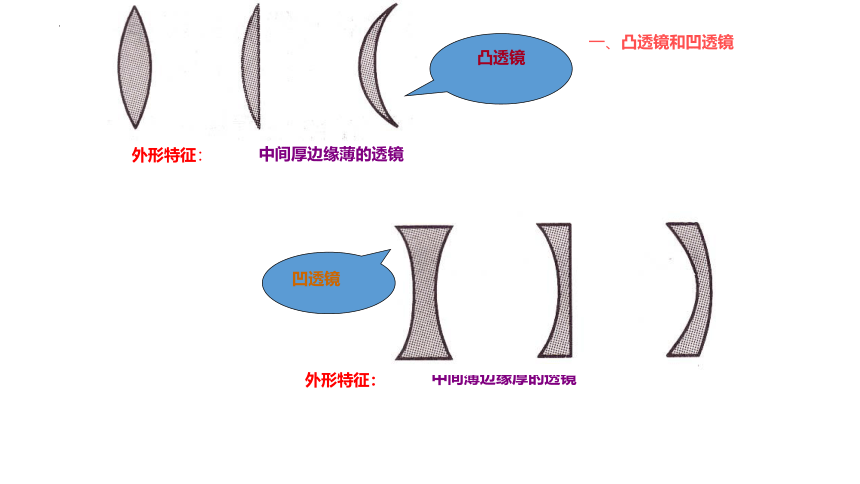

中间厚边缘薄的透镜
中间薄边缘厚的透镜
凸透镜
凹透镜
外形特征：
外形特征：
一、凸透镜和凹透镜
属于凸透镜的是：
属于凹透镜的是：
A 、C、D
B 、E 、F

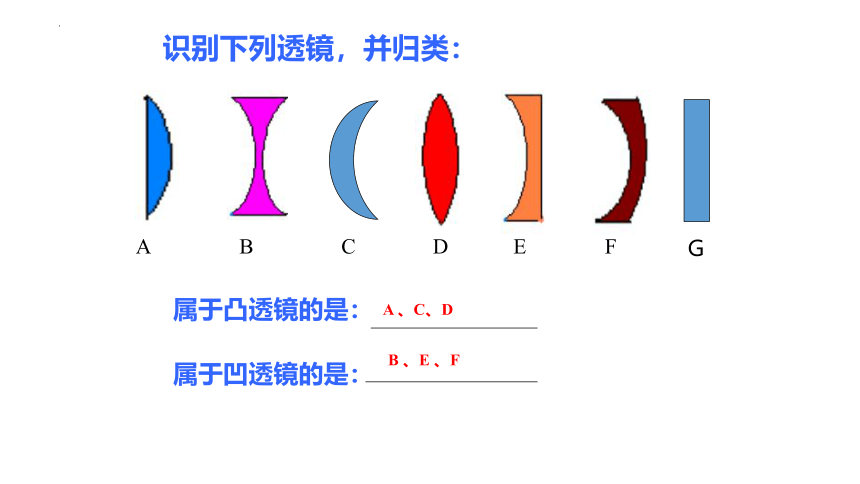

识别下列透镜，并归类：
A
B
C
D
E
F
Ｇ
为什么外形不同的透镜就会形成如此不同的现象呢？
光线经过透镜后究竟发生了怎样的偏折呢？

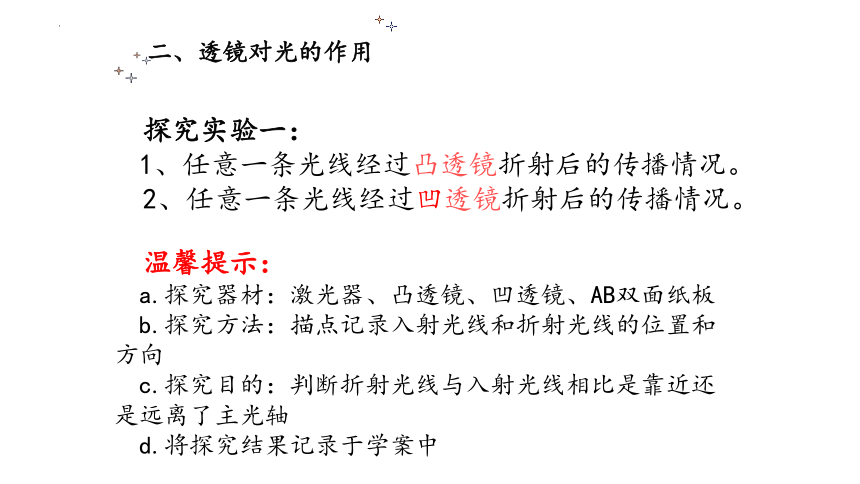

二、透镜对光的作用
探究实验一：
1、任意一条光线经过凸透镜折射后的传播情况。
2、任意一条光线经过凹透镜折射后的传播情况。
温馨提示：
a.探究器材：激光器、凸透镜、凹透镜、AB双面纸板
b.探究方法：描点记录入射光线和折射光线的位置和方向
c.探究目的：判断折射光线与入射光线相比是靠近还是远离了主光轴
d.将探究结果记录于学案中
二、透镜对光的作用
1、凸透镜对光有会聚作用，
故也称作“会聚透镜”
2、凹透镜对光有发散作用，
故也称作“发散透镜”
O
F
f
1、凸透镜对光有会聚作用 。
2、焦点和焦距
焦点：凸透镜能使平行于主光轴的光会聚在一点，这个点叫焦点, 用“F”表示。左右都有一个,一共2个焦点.
焦距：焦点到光心的距离叫焦距,用“f”表示。
F
主光轴
O
F
f
主光轴
O
F
凹透镜对光有发散作用
凹透镜焦点：平行于主光轴的光线经过凹透镜折射后发散射出，发散光线的反向延长线会聚在主光轴上的一点，这个点叫凹透镜的焦点。由于它并不是实际光线的会聚点，这个点叫凹透镜的虚焦点。左右都有一个,一共2个焦点.
1,射向凹透镜的入射光线，如果它们的延长线能经过凹透镜的焦点，经过凹透镜折射后将如何射出？
F
.
·
.
O
F
F
.
·
F
主光轴
知识延伸：光学中“会聚”和“发散”的含义。
折射后的光线相对于红色虚线的直线靠近了主光轴，叫“会聚”。
折射后的光线相对于红色虚线的直线远离了主光轴，叫“发散“。
知识延伸：光学中“会聚”和“发散”的含义。
折射后的光线相对于红色虚线的直线靠近了主光轴，叫“会聚”。
折射后的光线相对于红色虚线的直线远离了主光轴，叫“发散“。
课堂小结
一、透镜的分类
1、凸透镜：中间比边缘厚
2、凹透镜：中间比边缘薄
二、透镜对光的作用
1、凸透镜： 会聚作用
2、凹透镜： 发散作用
