5.3 凸透镜成像的规律
凸透镜成的像的虚实、大小、正倒跟什么因素有关系？
问题
凸透镜成的像的虚实、大小、正倒跟 有关
猜想
物距

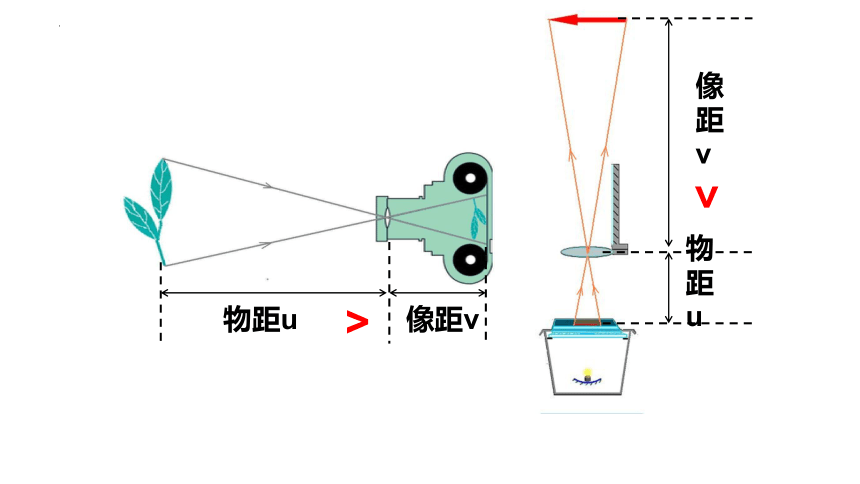

物距u
像距v
物距 u
像距v
>
>

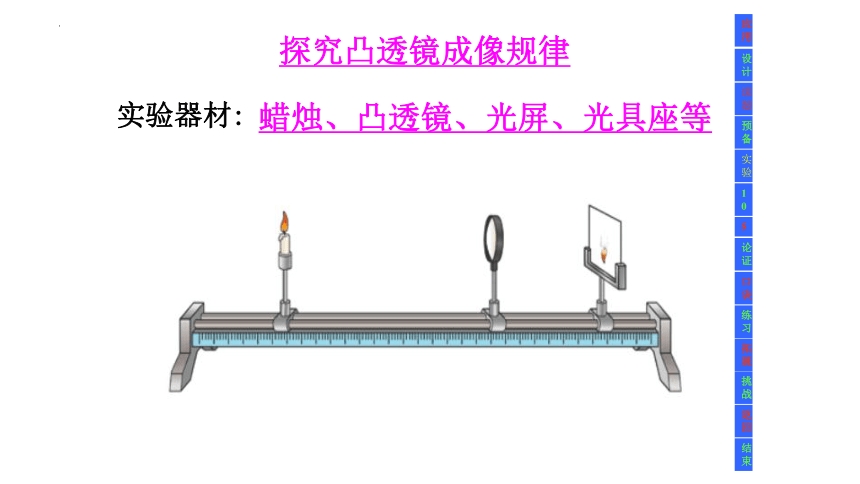

探究凸透镜成像规律
蜡烛、凸透镜、光屏、光具座等
实验器材:
设计
课题
预备
实验
10
5
论证
口诀
练习
拓展
挑战
返回
结束
应用
F
F
2F
2F
物距u
像距
V
蜡烛
凸透镜
光屏

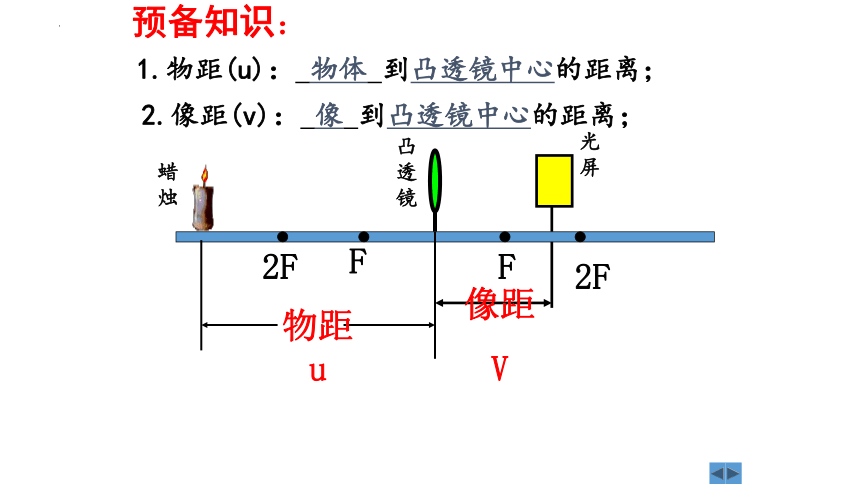

预备知识：
1.物距(u)： 物体 到凸透镜中心的距离；
2.像距(v)： 像 到凸透镜中心的距离；
大于2倍焦距
倒立、缩小、实像

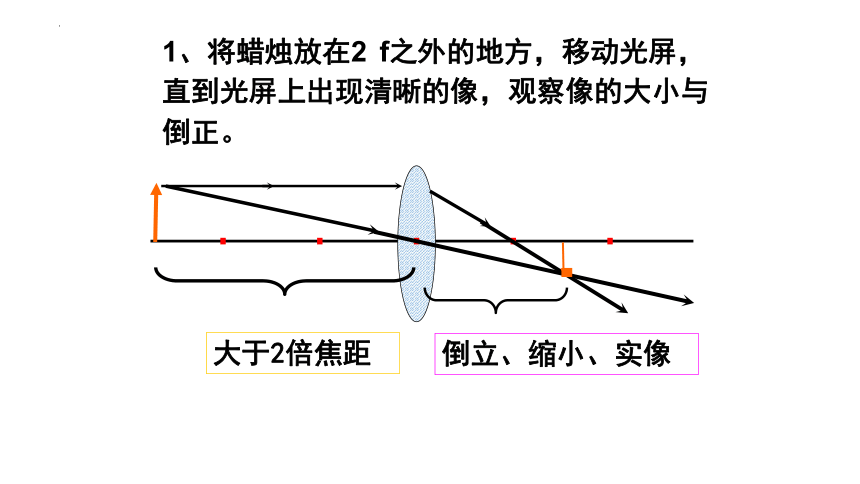

1、将蜡烛放在2 f之外的地方，移动光屏，直到光屏上出现清晰的像，观察像的大小与倒正。
等于2倍焦距
倒立、等大、实像
2、把物体放在2倍焦距上，观察像的大小、倒正、虚实。
小于2倍焦距
大于1倍焦距
倒立、放大、实像
3、将蜡烛移到2f和f 之间，重复以上的操作，进行观察和测量。
等于1倍焦距
不 成 像
4、把物体放在焦点上，观察能否成像。
小于1倍焦距
正立、放大、虚像
5、继续移近蜡烛，使U＜F，在光屏上能否得到像呢？怎样才能看到蜡烛的像呢？透过凸透镜观察像的情况。
凸透镜成像的规律
物距（u） 像的性质 应用
倒立或正立 放大或缩小 实像或虚像 像距（ v） 一束平行光 实像点 V=f 测凸透镜焦距
u＞2f 倒立 缩小 实像 f＜v＜2f 照相机
u＝2f 倒立 等大 实像 v＝2f
f＜u＜2f 倒立 放大 实像 v＞2f 投影仪
u＝f 不成像、得到一束平行光
u＜f 正立 放大 虚像 放大镜
1、在利用蜡烛研究凸透镜成像的实验中
凸透镜的焦距是10cm，点燃的蜡烛放在距
凸透镜15cm处，在凸透镜另一侧的光屏上
观察到了蜡烛清晰的像，这个像一定是
（ ）
A.倒立放大的实像 B.倒立缩小的实像
C.正立放大的实像 D.正立放大的虚像
Ａ
2、某物体放在离凸透镜20cm处，无论怎样移动光屏，光屏上始终得不到像，则该凸透镜的焦距可能是（ ）
A.30 cm B.15 cm
C.10 cm D. 5 cm
Ａ
思考
3、当成实像时，如用手挡住透镜的上半部，猜一猜，光屏上的像可能有什么变化？
