13.2 电路的组成和连接方式
第一课时
问题：这些电来自哪里呢？

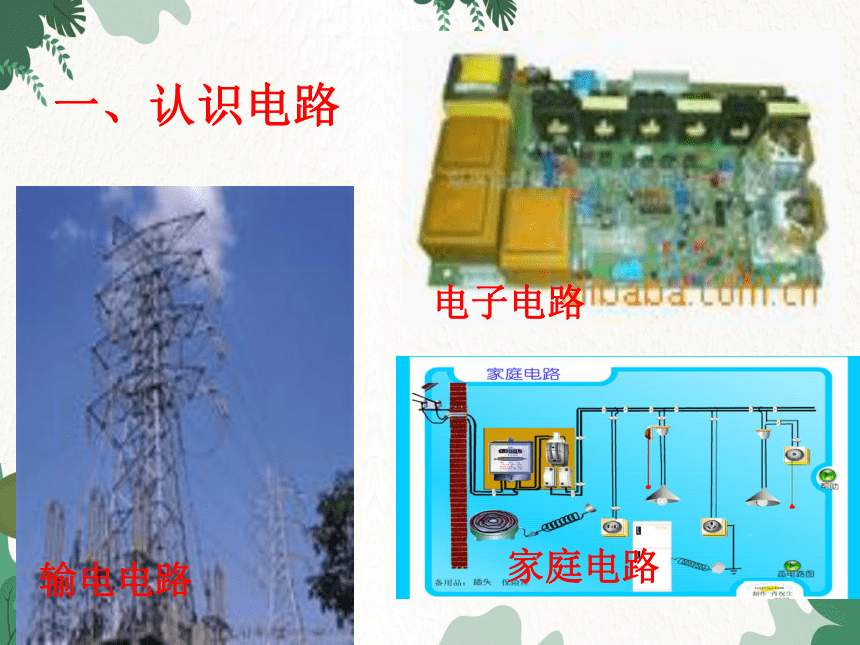

电子电路
输电电路
家庭电路
一、认识电路

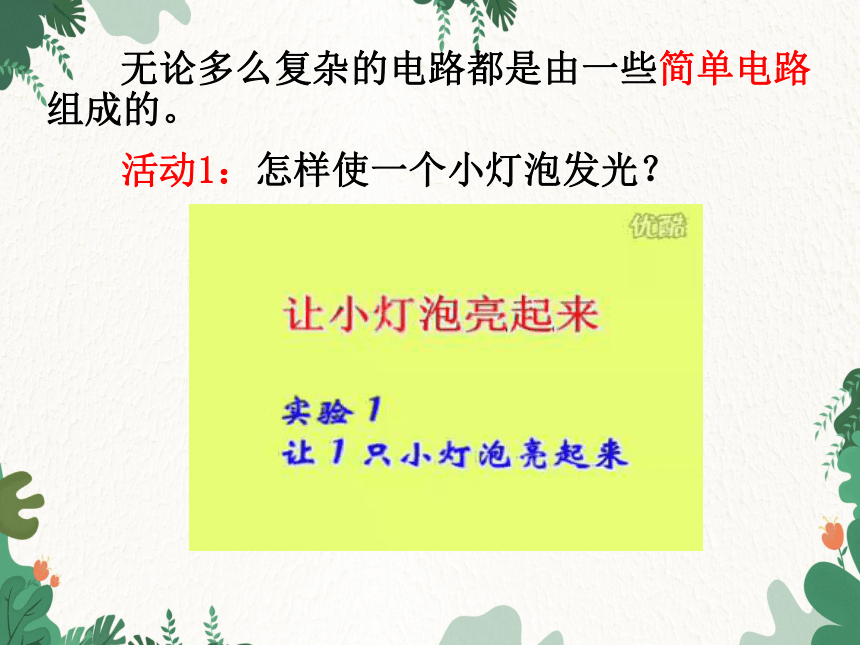

无论多么复杂的电路都是由一些简单电路组成的。
活动1：怎样使一个小灯泡发光？
电源 用电器 开关 导线

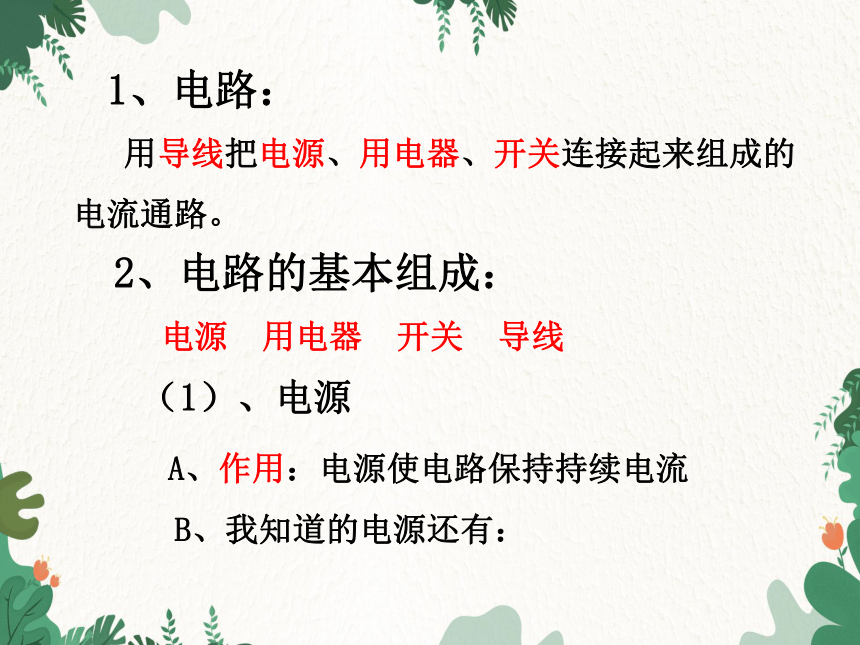

1、电路：
用导线把电源、用电器、开关连接起来组成的电流通路。
2、电路的基本组成：
（1）、电源
A、作用：电源使电路保持持续电流

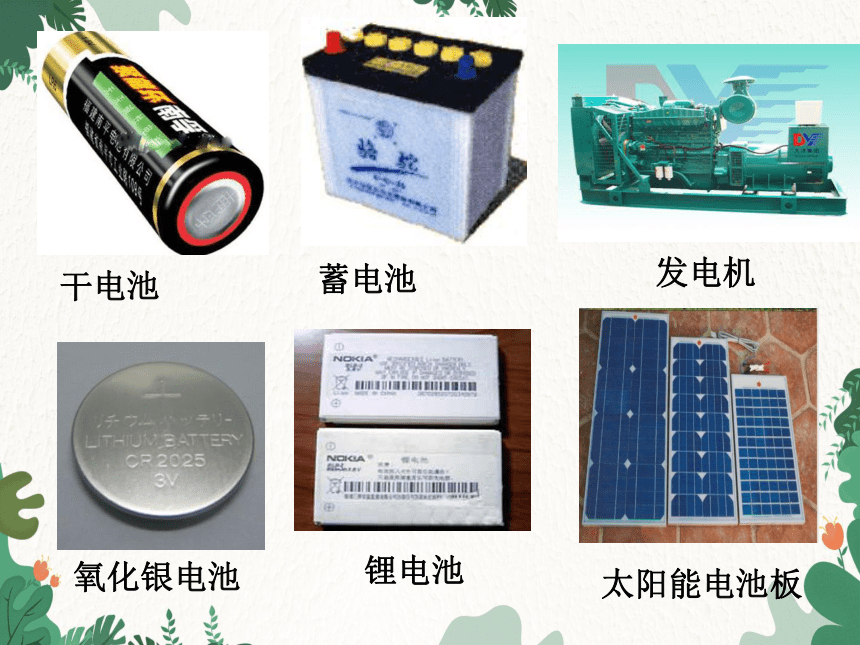

B、我知道的电源还有：
蓄电池
干电池
发电机
氧化银电池
锂电池
太阳能电池板

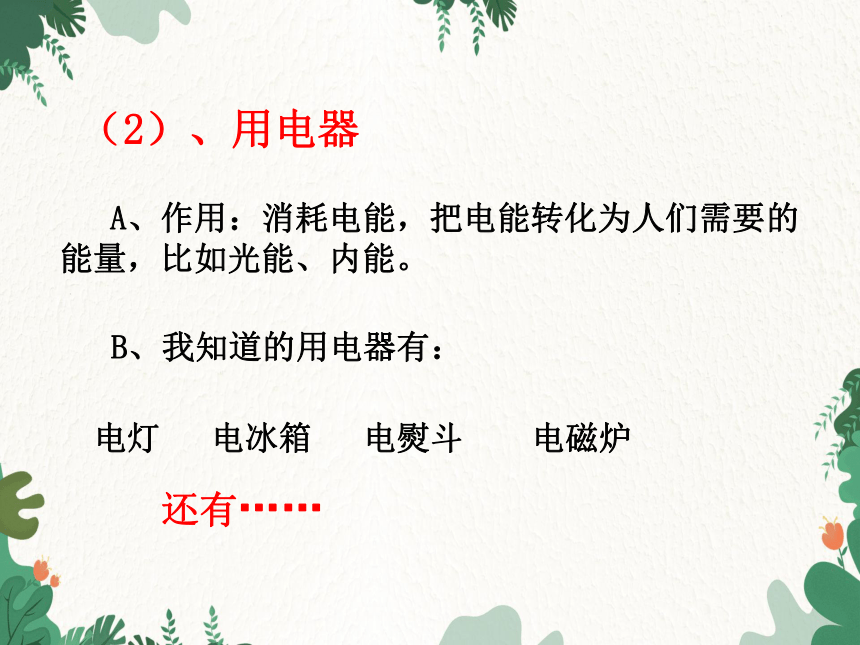

（2）、用电器
A、作用：消耗电能，把电能转化为人们需要的能量，比如光能、内能。
B、我知道的用电器有：
电灯 电冰箱 电熨斗 电磁炉
还有……
电饭煲
洗衣机
电风扇
电视机
电脑
收音机

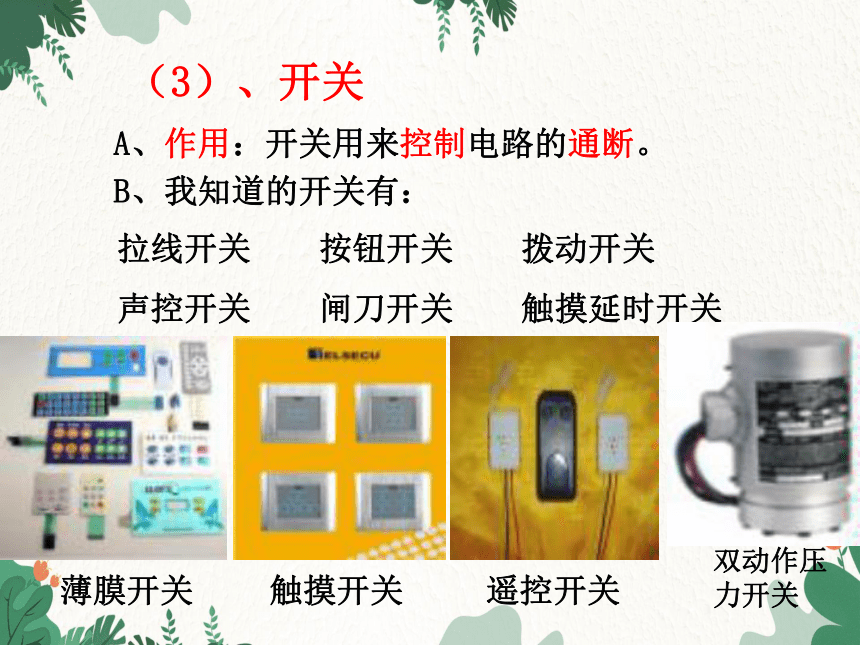

（3）、开关
A、作用：开关用来控制电路的通断。
B、我知道的开关有：
拉线开关 按钮开关 拨动开关
声控开关 闸刀开关 触摸延时开关
薄膜开关
触摸开关
遥控开关
双动作压力开关

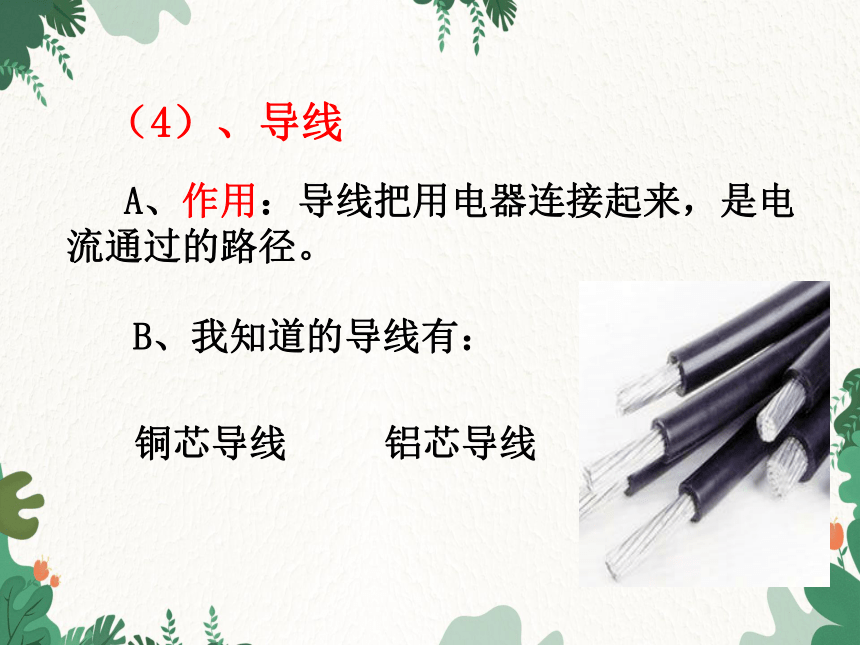

（4）、导线
A、作用：导线把用电器连接起来，是电流通过的路径。
B、我知道的导线有：
铜芯导线 铝芯导线

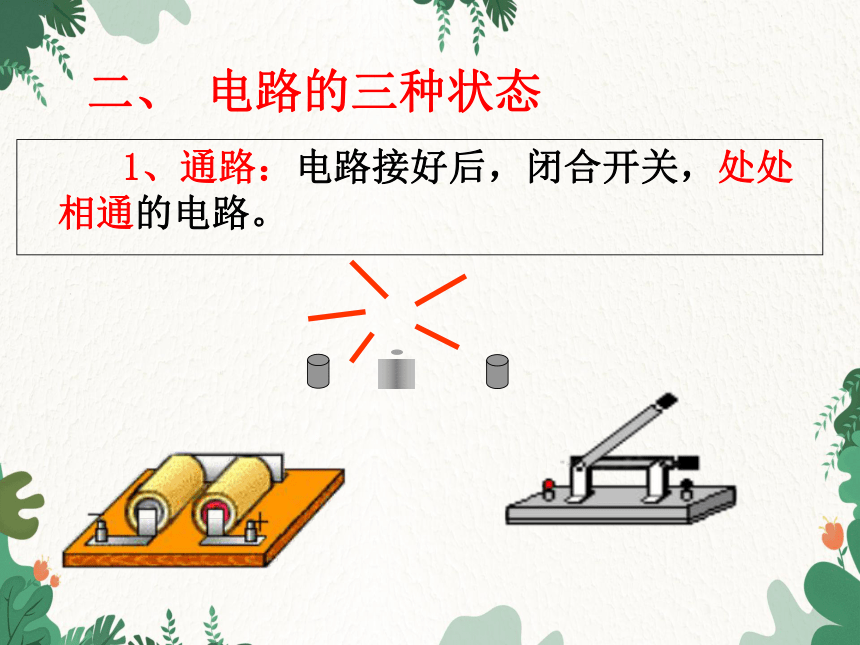

1、通路：电路接好后，闭合开关，处处相通的电路。
二、 电路的三种状态
(1)
(2)
2、开路：开关未闭合，或电线断开、接头松脱致使线路在某处断开的电路。
整体短路：导线不经过用电器直接跟电源两极连接的电路
局部短路：导线不经过用电器直接跟另一个用电器连接的电路
3、短路：导线不经过用电器而直接跟电源两极连接的电路。
整体短路
局部短路
短路有整体短路和局部短路两种
短路的危害
电路中电流很大，导线发热，损坏电源，甚至引起火灾。
蓄电池
1、认识一些常用电路元件的符号
三、怎样画电路图
电池
电池组
灯 泡
开关（电键）
灯 泡
干电池
干电池组
蓄电池
开 关
+
蓄电池
2、电路图
电路中的器件用统一规定的符号表示。这种用符号表示电路连接情况的图，叫做电路图。
实物图
电路图
3、练习画电路图
怎样画电路图
1、元件位置安排要适当，分布要均匀；
这样好看吗？
电源
电灯
开关
2、整个电路图最好呈长方形，导线要横平竖直。
这样行吗？
怎样画电路图
1、元件位置安排要适当，分布要均匀；
电源
电灯
开关
3、元件不要画在拐角处。
这样正确吗？
怎样画电路图
电源
电灯
开关
2、整个电路图最好呈长方形，导线要横平竖直。
1、元件位置安排要适当，分布要均匀；
4、按顺序从正极依次画到负极，或从负极依次画到正极。
怎样画电路图
电源
电灯
开关
3、元件不要画在拐角处。
2、整个电路图最好呈长方形，导线要横平竖直。
1、元件位置安排要适当，分布要均匀；
1、要用统一规定的符号。
2、连接线要画成横平竖直。
3、连接线不能交叉，相接处加上着重号。
4.电路图要简洁、整齐、美观。
画电路图的基本要求：
本节小结
1、电路的组成：电源、用电器、开关、导线。
2、电路的三种工作状态：通路、开路、短路。
3、电路符号及电路图。
练一练
1.以下电路中的元件属于用电器的是（　）
A．电路中的干电池 B．供电中的发电机
C．行驶的电瓶车中的蓄电池 D．正在充电的蓄电池
2.如图所示的四个电路，正确的是（ ）
D
C
3.如图1所示，电冰箱的门框上有一个通过冰箱门来控制的开关，开关与弹簧相连（如图2所示）。当冰箱门打开时，弹簧伸长，使开关闭合，冰箱内的照明灯发光；当冰箱门关闭时，弹簧被压缩，使开关断开，冰箱内的照明灯熄灭。下列电路图符合要求的是（ ）
A
4.如图是手电筒的结构示意图，请在虚线框内画出它的电路图。
