第三节 凸透镜成像的规律
点燃的蜡烛
凸透镜(f=10cm)
光屏
光具座

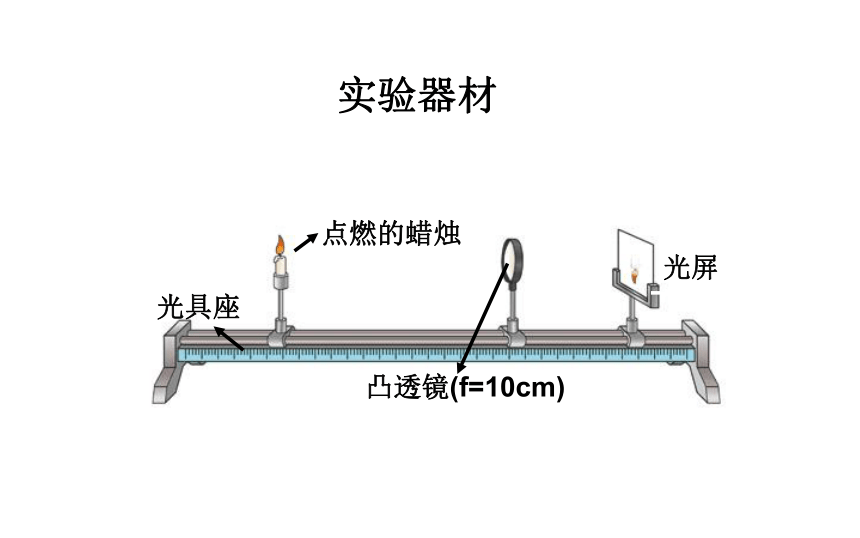

实验器材

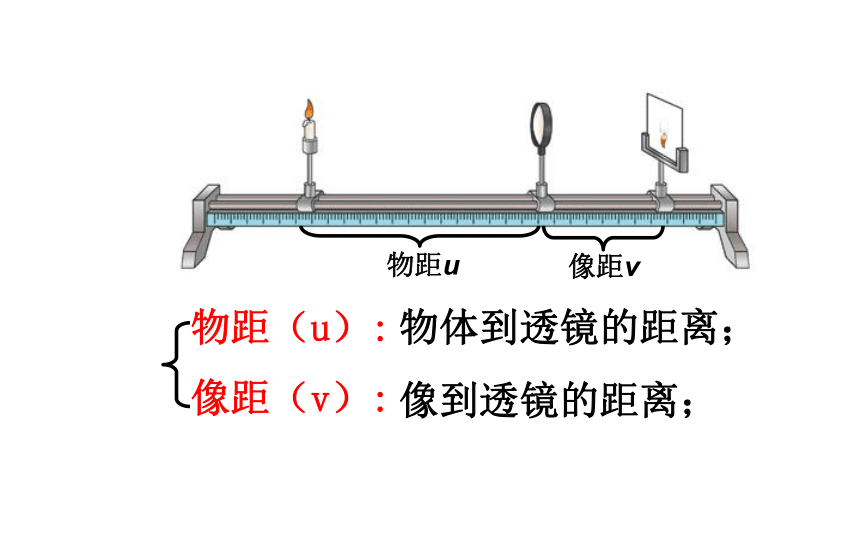

物距u
像距v
物体到透镜的距离；
像距（v）:
像到透镜的距离；
物距（u）:

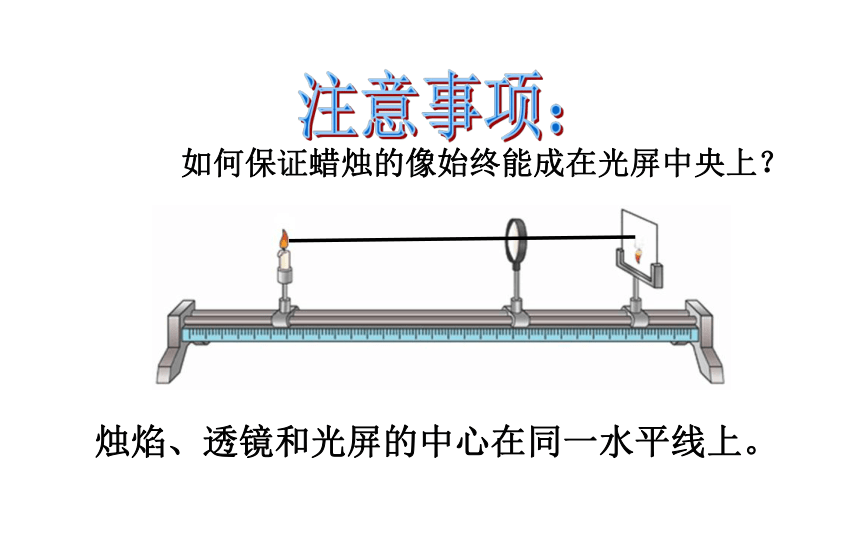

如何保证蜡烛的像始终能成在光屏中央上？
烛焰、透镜和光屏的中心在同一水平线上。
注意事项：

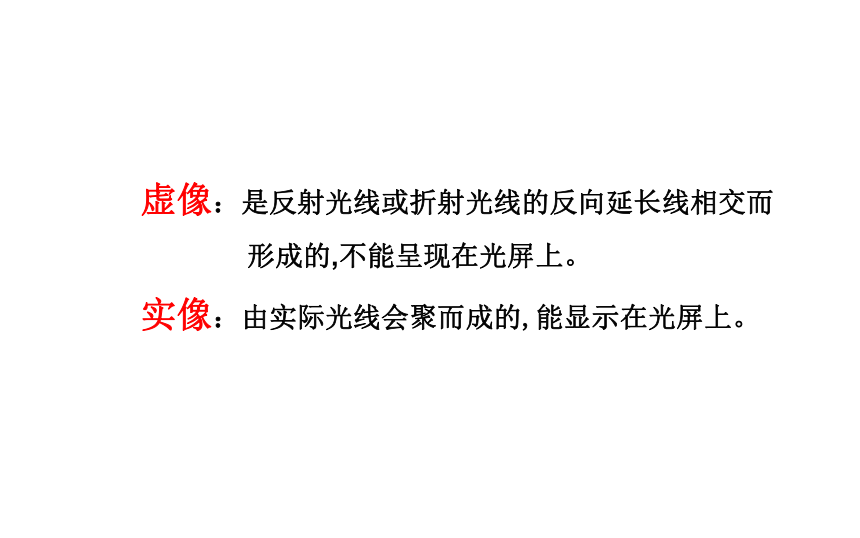

虚像：是反射光线或折射光线的反向延长线相交而
形成的,不能呈现在光屏上。
实像：由实际光线会聚而成的,能显示在光屏上。
凸透镜成像规律

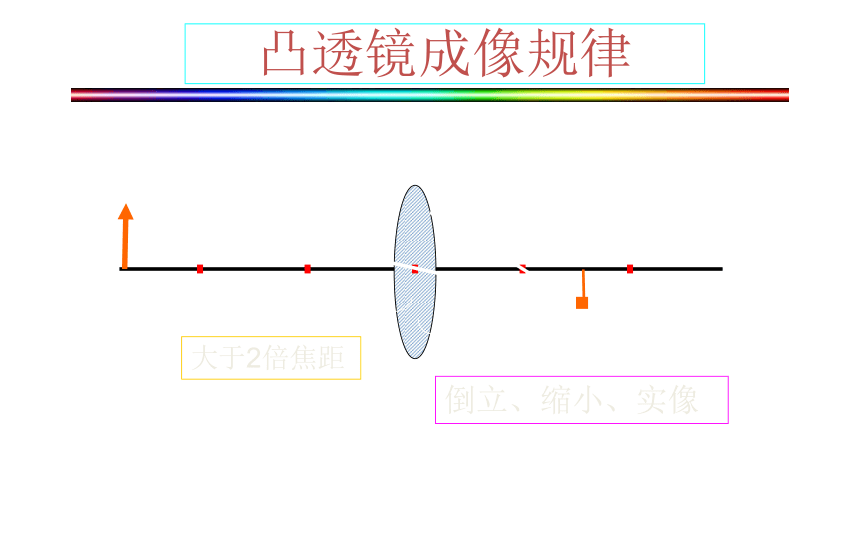

大于2倍焦距
倒立、缩小、实像
照 相 机
A
B
A’
B’

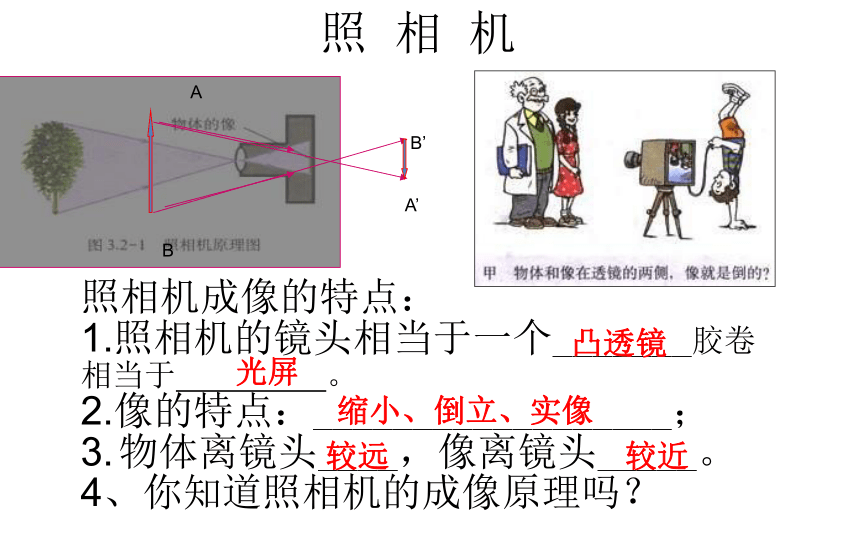

照相机成像的特点：
1.照相机的镜头相当于一个_______胶卷相当于 。
2.像的特点：__________________；
3. 物体离镜头____，像离镜头_____。
4、你知道照相机的成像原理吗？
凸透镜
缩小、倒立、实像
较远
较近
光屏
凸透镜成像规律

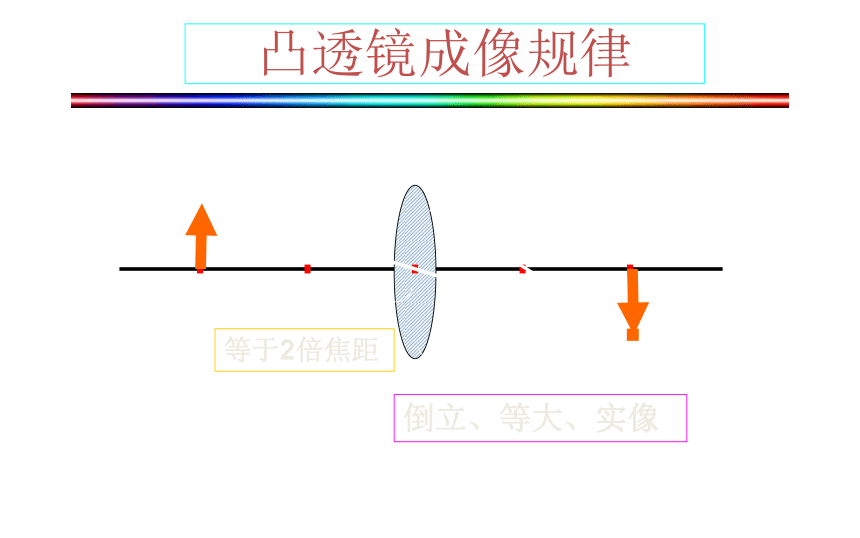

等于2倍焦距
倒立、等大、实像
凸透镜成像规律
小于2倍焦距
大于1倍焦距
倒立、放大、实像
2.投影仪的结构
物
镜头
凹面镜
像
投影仪的镜头相当于一个 ，屏幕相当于 。
凸透镜
光屏
凸透镜成像规律
等于1倍焦距
不 成 像
凸透镜成像规律
小于1倍焦距
正立、放大、虚像
放　大　镜
放大镜的成像特点：___________
正立、放大、虚像
如何区分实像和虚像？
实像：是实际光线会聚而形成的,能呈现在光屏上.　
虚像：是反射光线或折射光线的反向延长线相交
而形成的,不能呈现在光屏上.
平面镜成像
放大镜的像
A
B
A’
B’
A
B
A‘
B‘
小孔成像．
照相机的像
投影仪的像
“水变浅了”
像的性质 应用
物距u 像距v 大小 正倒 虚实 u>2f fu=2f v=2f 等大 倒立 实像 测焦距
f2f 放大 倒立 实像 投影仪
u=f 不能成像 测焦距 u三、凸透镜成像规律：
凸透镜成像规律记忆口诀
分界点：一倍焦距分虚实，二倍焦距分大小；
虚像的变化：虚像与物同侧正，物近像近像变小
实像的变化：实像与物异侧倒，物近像远像变大；
2f f O f 2f
照相机 幻灯机 放大镜
成倒立
缩小实像
成倒立
放大实像
u>2f 2f>u>f u一倍焦距分虚实，
二倍焦距分大小，
大于二倍小倒立，
等于二倍等倒立，

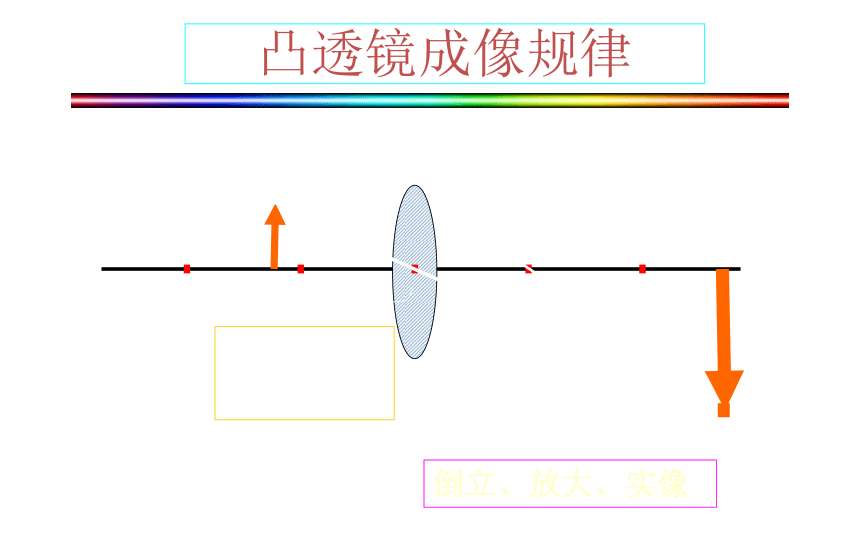

一二之间大倒立，
物像应是同向走，
像距越大像越大，
放大投影照相机。
照相机的结构原理
当物体在二倍焦距以外时，凸透镜成______、_______、_______像；像距在焦一倍焦距和二倍焦距之间。
当物体在一倍焦距和二倍焦距之间时，凸透镜成______、_______、_______像；像距在二倍焦距以外。
当物体在一倍焦距以内时，凸透镜成______、_______、_______像；像距大于物距。
当物体放在焦点上时，_______，平行光射出。
凸透镜成像规律
倒立
缩小
实
倒立
放大
实
正立
放大
虚
不成像
根据透镜成像规律：
物体从距凸透镜两倍焦距以外靠近凸透镜时，像逐渐______透镜，像距逐渐______，像也逐渐______，并且像是_____立_____像。
当物体移至___________时，像和像距都变得“无限大”，因而在光屏上_________。
当物体越过焦点，继续向凸透镜移动时，像的性质发生了改变，像出现在物体的_____侧，变成_____、_____立、_____像。
练习：
远 离
增 大
增 大
倒
同
放 大
正
虚
实
凸透镜的焦点
无法成像
例题1、某同学将一支点燃的蜡烛放在距凸透镜15cm处时，在光屏上得到一个缩小的像．当蜡烛距透镜9cm时，在光屏上得到一个放大的像．这个凸透镜的焦距可能是（　　）
　　A．10 cm　 　B．8 cm C．6 cm　 　D．4 cm
　　解　u＝15cm时，是缩小实像　　
　　∴　u＞2f　15 cm＞2f　f＜7.5 cm　　
　　又知u＝9cm时，是放大实像
　　∴　f＜9 cm＜2f　9cm＞f＞4.5 cm
　　综合两个不等式得：4.5cm＜f＜7.5 cm　
　　
答案：C
例题2、将蜡烛放在距离凸透镜30cm的地方，在透镜另一侧的光屏上，有蜡烛清晰放大的像，由此可知，该透镜的焦距可能是
A.20cm　　　　　　 B.15cm 　　　　　 C.10cm　　　　 　 D.5cm
分析：成的是______、_______、的_______像
倒立
放大
实
物体应该在什么区域？
实
虚
小
大
2F
F
在F和2F之间
即f那物距u＝？
u=30cm
代入得到：
即f<30<2f
A
3、一个物体在凸透镜前20cm处时，在屏上成一倒立、
缩小的像，则透镜的焦距f( )
A.20cm>f>10cm B. f>10cm
C. f>20cm D. f<10cm
2、凸透镜的焦距为10cm，要使物体通过凸透镜成倒立、 缩小的实像，物体离凸透镜的距离是 ( )
A. u<10cm B. 10cmC. u>10cm D. u>20cm
1、凸透镜的焦距为10cm，将物体放在凸透镜前25cm处
时，光屏上得到的是 ( )
A.倒立、放大的虚像 B.正立、放大的虚像
C.倒立、缩小的实像 D.倒立、放大的实像
C
D
D
6、一个物体在凸透镜前20cm处时，在屏上成倒立、放大的像，则透镜的焦距f( )
A.10cm10cm
C.f<10cm D. f>20cm
5、凸透镜的焦距为10cm，要使物体通过凸透镜成倒立、放大、实像，物体离凸透镜的距离是 ( )
A. u<10cm B. 10cmC. u>20cm D. u>10cm
4、凸透镜的焦距为10cm，将物体放在凸透镜前15cm处
时，光屏上得到的是( )
A.倒立、放大的虚像 B.正立、放大的虚像
C.倒立、缩小的实像 D.倒立、放大的实像
D
B
A
9、一个物体在凸透镜前20cm处时，若要看到正立、放大的像，则透镜的焦距f( )
A.10cm10cm
C.f<10cm D. f>20cm
8、凸透镜的焦距为10cm，要使物体通过凸透镜成正立、 放大的像，物体离凸透镜的距离是( )
A. u<10cm B. 10cmC. u>20cm D. u>10cm
7、凸透镜的焦距为10cm，将物体放在凸透镜前8cm处
时，光屏上得到的是 ( )
A.倒立、放大的虚像 B.正立、放大的虚像
C.倒立、缩小的实像 D.没有像
D
A
D
10、某物体经凸透镜在光屏上得到一个像，现将透镜中部遮住不让光通过，则屏上的像（ ）
A．缺少中部 　　　　　　　　　
B．变小
C．性质不变，像变暗　　　　　
D．变大
C
11、某学生在做凸透镜成像实验时，若发现在距透镜20cm处的光屏上有一个倒立等大的像，则此透镜的焦距可能为（ ）
A．10cm　　　 B．15cm　　　
C．20cm　　　 D．无法确定
A
