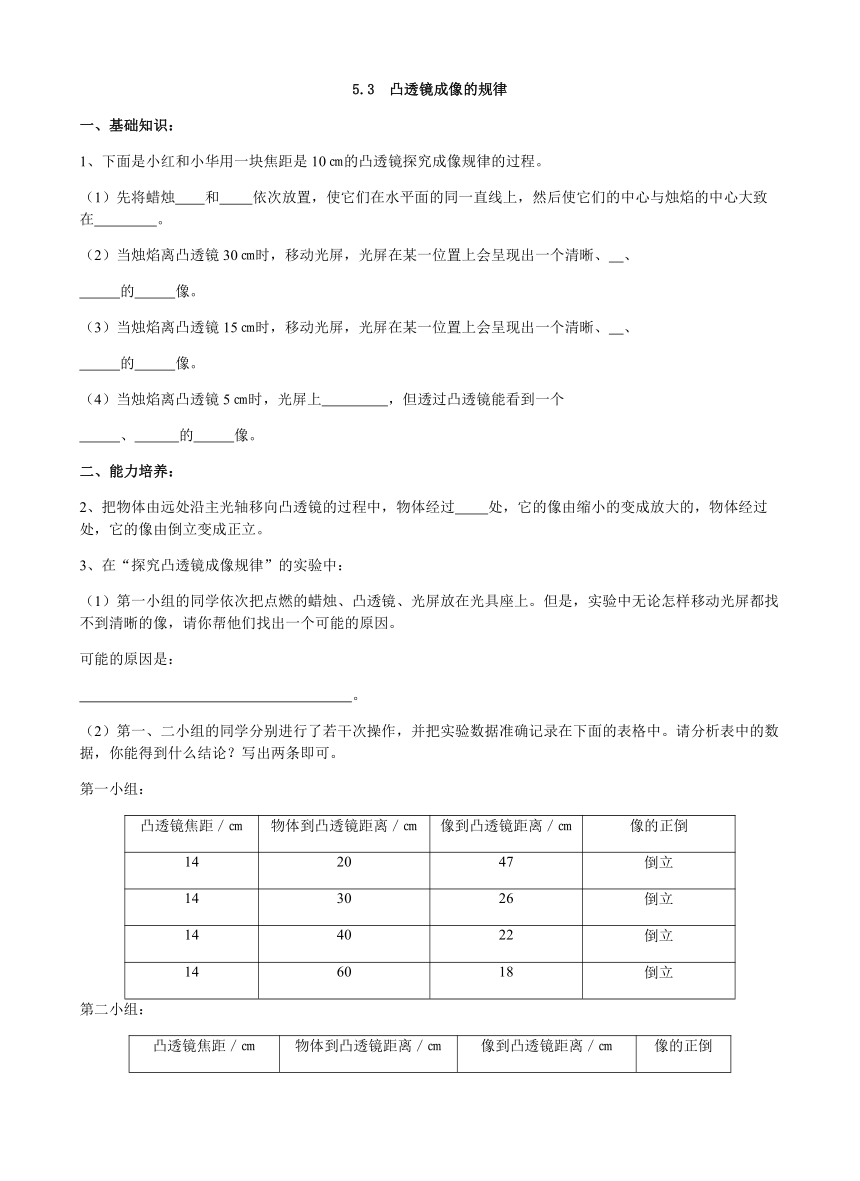

5.3 凸透镜成像的规律
一、基础知识：
1、下面是小红和小华用一块焦距是10㎝的凸透镜探究成像规律的过程。
（1）先将蜡烛 和 依次放置，使它们在水平面的同一直线上，然后使它们的中心与烛焰的中心大致在 。
（2）当烛焰离凸透镜30㎝时，移动光屏，光屏在某一位置上会呈现出一个清晰、 、
的 像。
（3）当烛焰离凸透镜15㎝时，移动光屏，光屏在某一位置上会呈现出一个清晰、 、
的 像。
（4）当烛焰离凸透镜5㎝时，光屏上 ，但透过凸透镜能看到一个
、 的 像。
二、能力培养：
2、把物体由远处沿主光轴移向凸透镜的过程中，物体经过 处，它的像由缩小的变成放大的，物体经过 处，它的像由倒立变成正立。
3、在“探究凸透镜成像规律”的实验中：
（1）第一小组的同学依次把点燃的蜡烛、凸透镜、光屏放在光具座上。但是，实验中无论怎样移动光屏都找不到清晰的像，请你帮他们找出一个可能的原因。
可能的原因是：
。
（2）第一、二小组的同学分别进行了若干次操作，并把实验数据准确记录在下面的表格中。请分析表中的数据，你能得到什么结论？写出两条即可。
第一小组：
凸透镜焦距／㎝ 物体到凸透镜距离／㎝ 像到凸透镜距离／㎝ 像的正倒
14 20 47 倒立
14 30 26 倒立
14 40 22 倒立
14 60 18 倒立

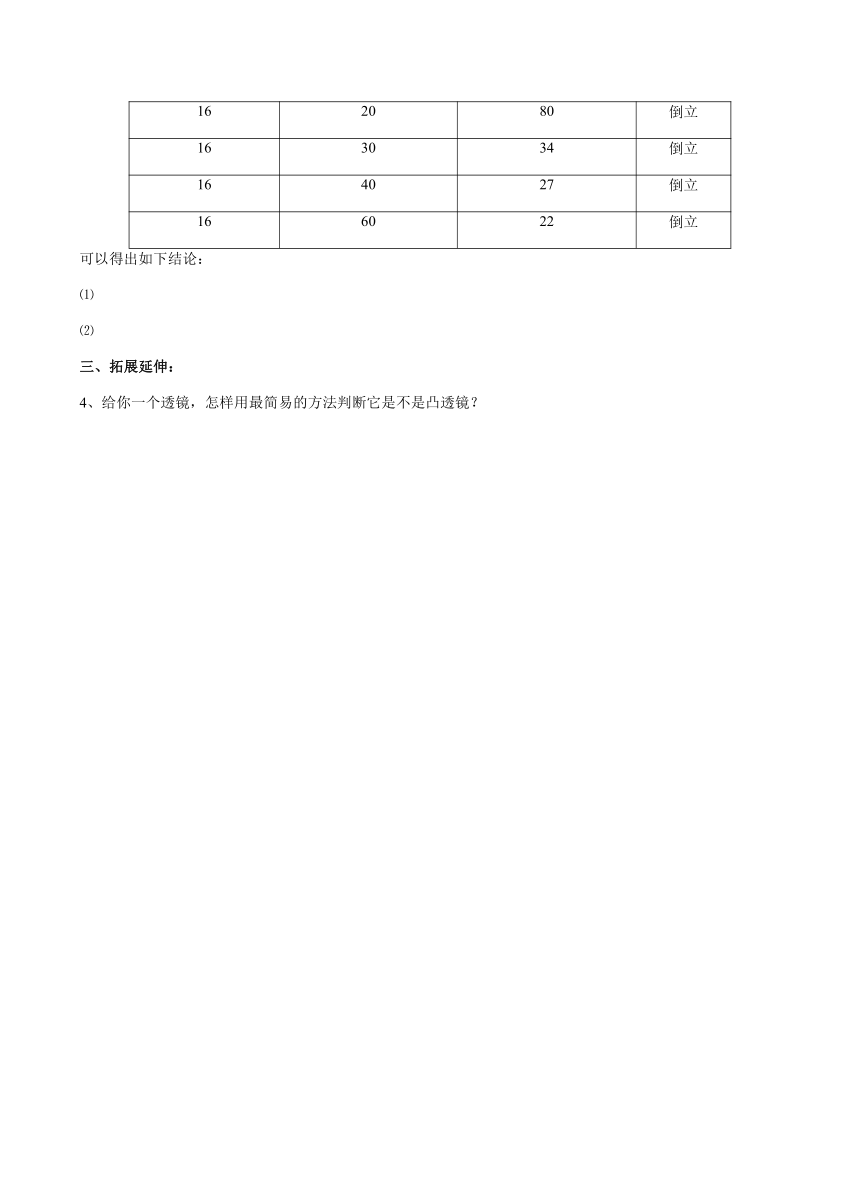

第二小组：
凸透镜焦距／㎝ 物体到凸透镜距离／㎝ 像到凸透镜距离／㎝ 像的正倒
16 20 80 倒立
16 30 34 倒立
16 40 27 倒立
16 60 22 倒立
可以得出如下结论：
⑴
⑵
三、拓展延伸：
4、给你一个透镜，怎样用最简易的方法判断它是不是凸透镜？
参考答案
1、（1）凸透镜 光屏 同一高度
（2）倒立 缩小 实
（3）倒立 放大 实
（4）看不到像 正立 放大 虚
2、二倍焦距 焦点
3、提示：（1）可能的原因有：
①安装上的问题。例如，在把蜡烛、凸透镜、光屏放在光具座上时，没有注意对它们调整，致使蜡烛的烛焰、凸透镜、光屏三者的中心不在同一直线上，或者凸透镜的镜面与光屏平面不在相互平行的位置。
②光具座的问题。若蜡烛放在凸透镜的焦距和二倍焦距之间，但离焦点过近，这时所成的清晰像距凸透镜较远。如果使用的光具座不够长，在光屏上就承接不到清晰的像。
③物距的问题。如果物距等于焦距（蜡烛放在焦点上），不能成像；物距小于焦距（蜡烛放在焦点以内），凸透镜只能成放大、正立的虚像，不能在光屏上成实像。
（2）从数据的分析中得到的结论有：
①在凸透镜焦距一定且成实像的情况下，物体到凸透镜的距离（物距）越小，像到凸透镜的距离（像距）越大。反之，物距越大，像距越小。
②在成实像的情况下，物距相同时，凸透镜焦距越大，像离凸透镜越远。
③在成实像的情况下，物距大于焦距，在光屏上所成的像都是倒立的。
4、（1）看它是否会聚太阳光；
（2）看它是否可做放大镜用。
