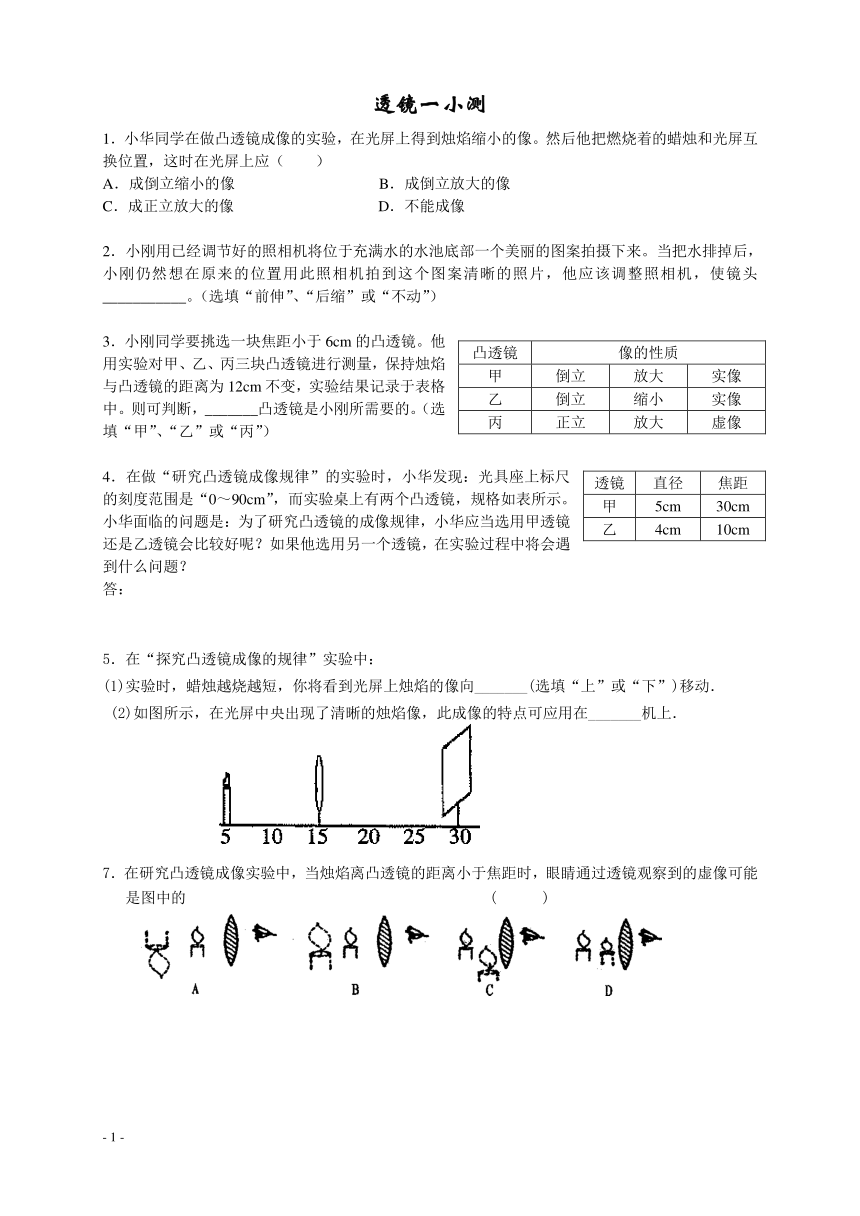

透镜一小测
1．小华同学在做凸透镜成像的实验，在光屏上得到烛焰缩小的像。然后他把燃烧着的蜡烛和光屏互换位置，这时在光屏上应（ ）
A．成倒立缩小的像 B．成倒立放大的像
C．成正立放大的像 D．不能成像
2．小刚用已经调节好的照相机将位于充满水的水池底部一个美丽的图案拍摄下来。当把水排掉后，小刚仍然想在原来的位置用此照相机拍到这个图案清晰的照片，他应该调整照相机，使镜头___________。（选填“前伸”、“后缩”或“不动”）
凸透镜 像的性质
甲 倒立 放大 实像
乙 倒立 缩小 实像
丙 正立 放大 虚像
3．小刚同学要挑选一块焦距小于6cm的凸透镜。他用实验对甲、乙、丙三块凸透镜进行测量，保持烛焰与凸透镜的距离为12cm不变，实验结果记录于表格中。则可判断，_______凸透镜是小刚所需要的。（选填“甲”、“乙”或“丙”）
透镜 直径 焦距
甲 5cm 30cm
乙 4cm 10cm
4．在做“研究凸透镜成像规律”的实验时，小华发现：光具座上标尺的刻度范围是“0～90cm”，而实验桌上有两个凸透镜，规格如表所示。小华面临的问题是：为了研究凸透镜的成像规律，小华应当选用甲透镜还是乙透镜会比较好呢？如果他选用另一个透镜，在实验过程中将会遇到什么问题？
答：
5．在“探究凸透镜成像的规律”实验中：
(1)实验时，蜡烛越烧越短，你将看到光屏上烛焰的像向_______(选填“上”或“下”)移动．
(2)如图所示，在光屏中央出现了清晰的烛焰像，此成像的特点可应用在_______机上．
7．在研究凸透镜成像实验中，当烛焰离凸透镜的距离小于焦距时，眼睛通过透镜观察到的虚像可能是图中的 ( )
8. 如图所示，A是一只水平放置的长方形暗盒，盒内有水平向右的平行光。B为暗盒右侧平面上的一个圆孔，C是一个与暗盒右侧平面平行的相间一定距离的光斑。若从外径与圆孔B相同的厚玻璃板、凹透镜、凸透镜这三个光学器件中取一个嵌入圆孔B中，发现在光斑C处的光屏上呈现一个比圆孔大的圆形光斑，则嵌入圆孔B的那个光学器件（ ）
A. 只能是凸透镜
B. 只能是平板玻璃
C. 只能是凹透镜或凸透镜
D. 平板玻璃、凹透镜、凸透镜都有可能
9、物体放在凸透镜的主光轴上，在距离凸透镜40cm处的光屏上得到一个倒立、放大的像，则该透镜的焦距可能是：
A、40cm B、30cm C、20cm D、10cm
10如下图左，一束光垂直射向一顶角为30°的玻璃三棱镜。请在图中画出光通过三棱镜的光路图。
11、完成右图中的光路
⒓在“研究凸透镜成像”实验中：如图18（乙）所示，蜡烛通过凸透镜在光屏上得到了清晰的像。请画出入射光线经透镜后的出射光线。此时物距满足 ，生活中的 就用到了这一知识。
B后缩乙乙透镜。如果选用甲透镜，物体通过其成实像时，物体与光屏之间的距离将会大于90cm。
(1)上 (2)幻灯 (或投影) b cd⑷大于1倍焦距，小于2倍焦距；幻灯机
