14.1 热机 课件 2022-2023学年人教版九年级全一册物理(共16张PPT)

(共16张PPT)
14.1 热机

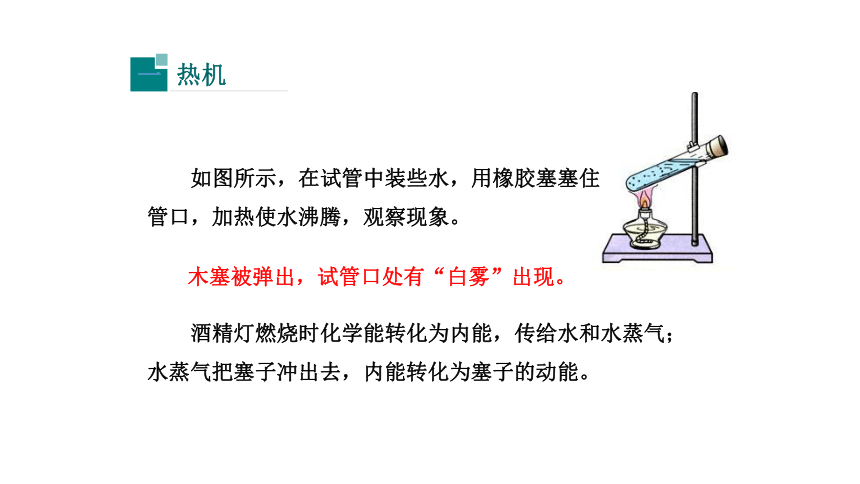

如图所示，在试管中装些水，用橡胶塞塞住管口，加热使水沸腾，观察现象。
木塞被弹出，试管口处有“白雾”出现。
酒精灯燃烧时化学能转化为内能，传给水和水蒸气；水蒸气把塞子冲出去，内能转化为塞子的动能。
热机
一

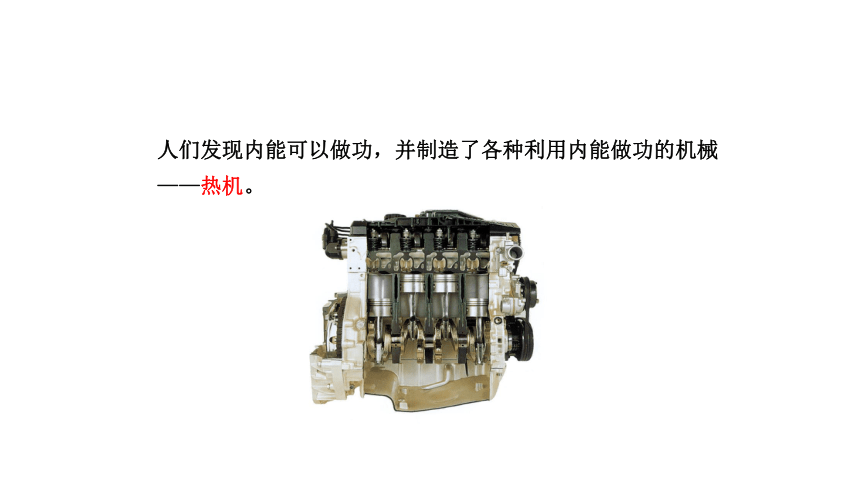

人们发现内能可以做功，并制造了各种利用内能做功的机械
——热机。

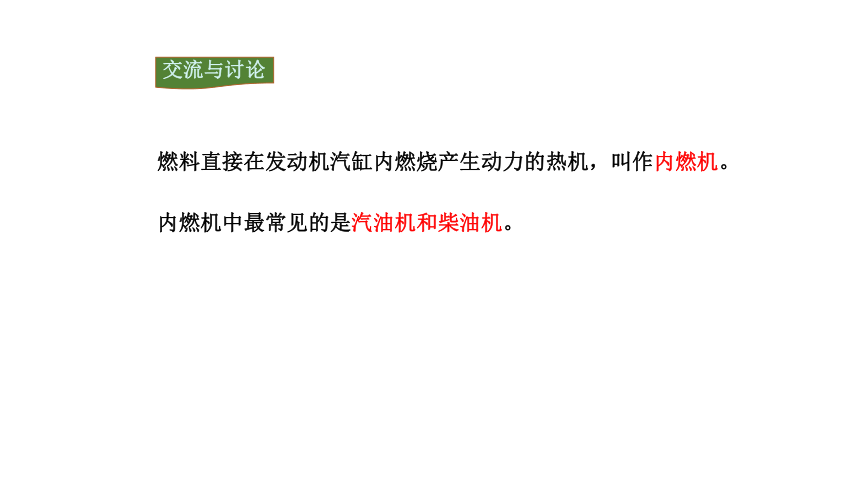

交流与讨论
燃料直接在发动机汽缸内燃烧产生动力的热机，叫作内燃机。
内燃机中最常见的是汽油机和柴油机。

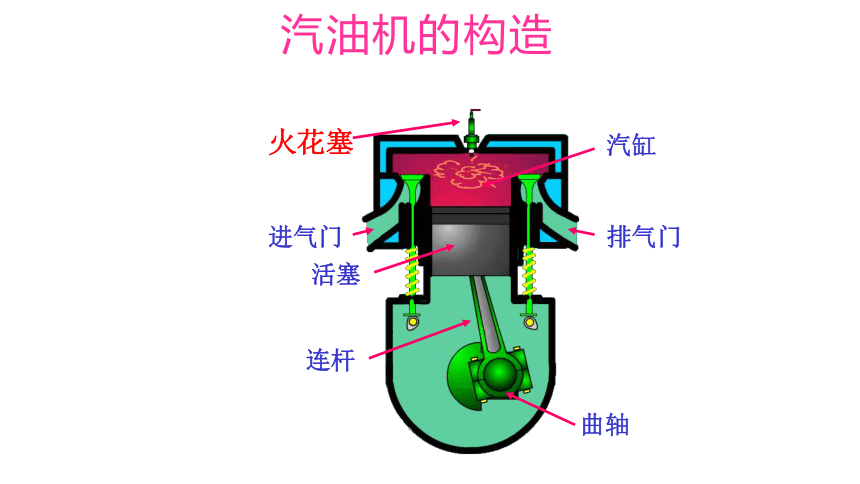

汽油机的构造
火花塞
汽缸
进气门
活塞
连杆
排气门
曲轴
吸气
压缩
做功
排气

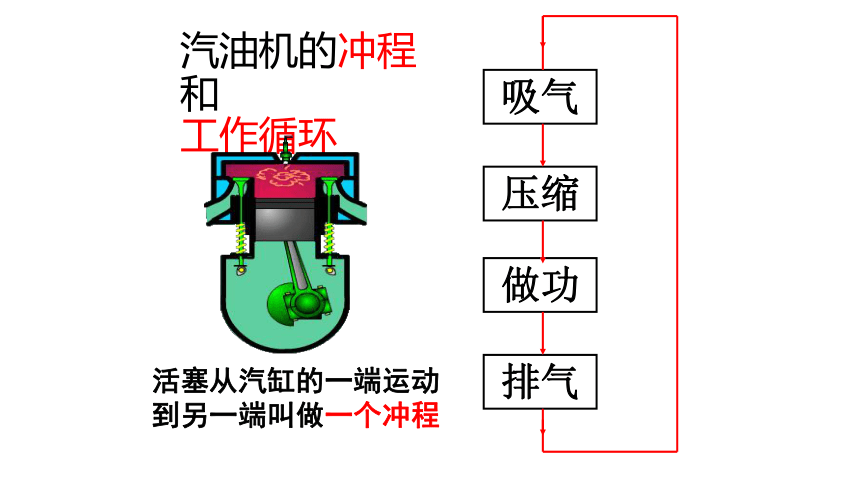

汽油机的冲程和
工作循环
活塞从汽缸的一端运动到另一端叫做一个冲程

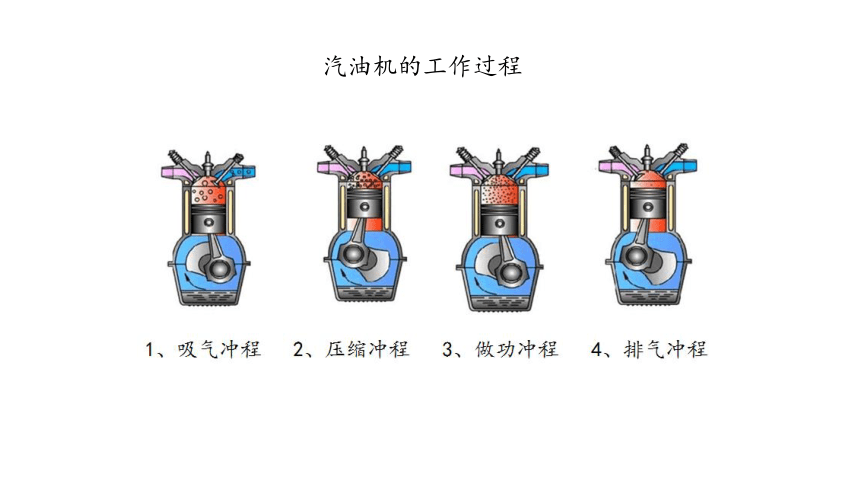

汽油机的工作过程
柴油机
三
1.柴油机的构造
喷油嘴
进气门
活塞
连杆
排气门
汽缸
曲轴
吸气冲程
压缩冲程
做功冲程
排气冲程
2.柴油机的工作原理
观察与思考
空气
吸气冲程
活塞运动方向： 。
空气
阀门：进气阀 ；
排气阀 。
打开
关闭
向下
吸入气体： 。
观察与思考
压缩冲程
空气：压强 ，温度 。
阀门：进气阀 ；
排气阀 。
活塞运动方向： 。
关闭
关闭
增大
向上
升高
活塞压缩空气体积对空气做功，空气内能增大，温度升高。
超过柴油着火点。
能量转化：
能
能
机械
内
观察与思考
在压缩冲程末，从喷油嘴喷出的雾状柴油遇到热空气立即猛烈燃烧，产生高温高压的燃气，推动活塞向下运动，并通过连杆带动曲轴转动。
做功冲程
活塞运动方向： 。
向下
机械
内
能量转化：
能
能
观察与思考
燃烧后的废气
排气冲程
阀门：进气阀 ；
排气阀 。
活塞运动方向： 。
关闭
打开
向上
观察与思考
1.在汽油机的四个冲程中，机械能转化为内能的是
冲程，内能转化为机械能的是 冲
程， 冲程使汽车获得了动力 。
做功
压缩
做功
2. 一个工作循环,内燃机的活塞往复运动 次,曲
轴转动 圈,燃气做功 次。四冲程内燃机,
如果对外做10次功,活塞经历了 个冲程,曲轴转
动了 周。
40
1
2
2
20
难点巩固
课堂练习
3．汽油机的一个工作循环是由四个冲程组成的，下图中表示做功冲程的是
丁
难点巩固
课堂练习
汽油机工作原理
吸气冲程
压缩冲程
做功冲程
排气冲程
小结
