15.2 电流和电路
③开关：
控制电路通断
④导线：
连接电路，输送电能
②用电器：
消耗电能

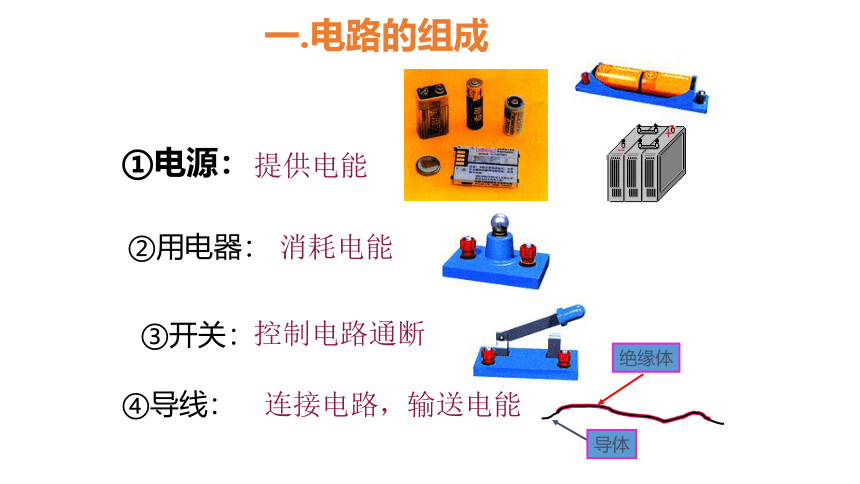

一.电路的组成
①电源：
提供电能
导体
绝缘体
二、电流和电路

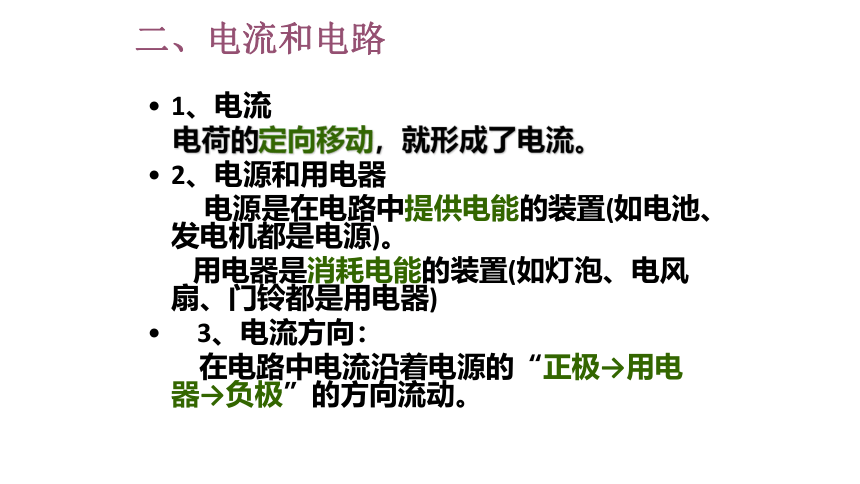

1、电流
电荷的定向移动，就形成了电流。
2、电源和用电器
电源是在电路中提供电能的装置(如电池、发电机都是电源)。
用电器是消耗电能的装置(如灯泡、电风扇、门铃都是用电器)
3、电流方向：
在电路中电流沿着电源的“正极→用电器→负极”的方向流动。

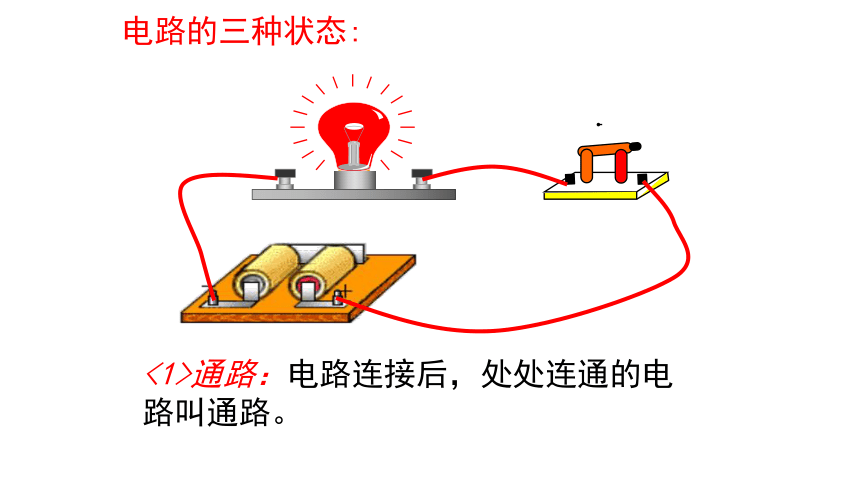

<1>通路：电路连接后，处处连通的电路叫通路。
电路的三种状态:

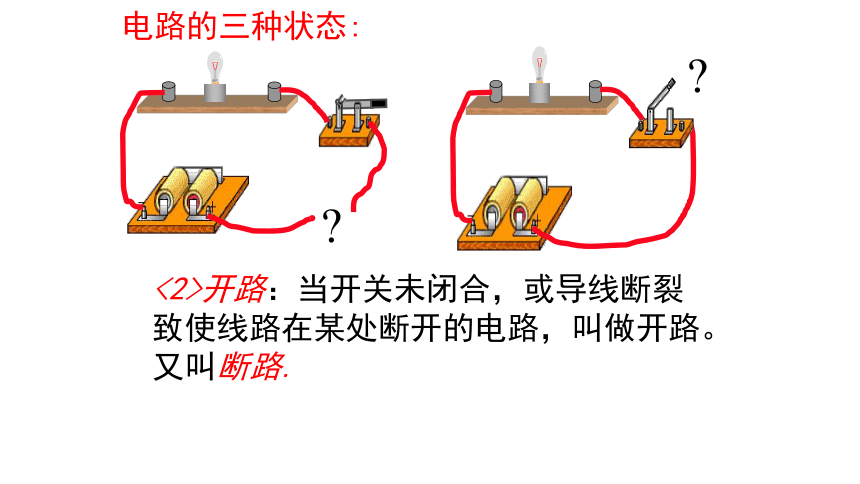

<2>开路：当开关未闭合，或导线断裂致使线路在某处断开的电路，叫做开路。又叫断路.


电路的三种状态:

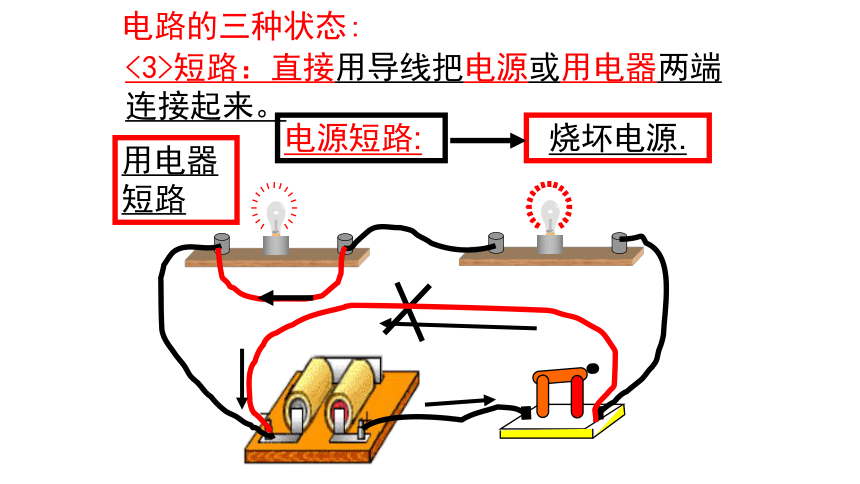

<3>短路：直接用导线把电源或用电器两端连接起来。
电路的三种状态:
电源短路:
烧坏电源.
用电器短路
三.电路图
电路
电路图

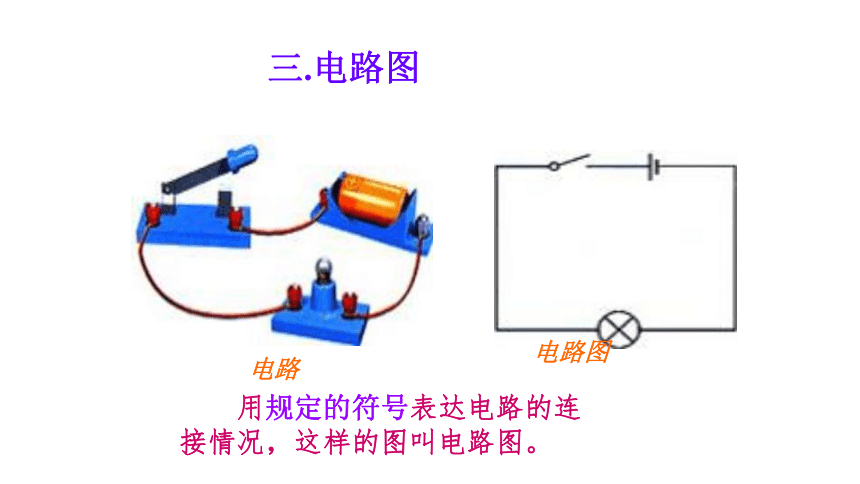

用规定的符号表达电路的连接情况，这样的图叫电路图。
怎样画电路图
1、元件位置安排要适当，分布要均匀；
这样好看吗？
这样画怎么样
元件位置安排要适当，分布要均匀,
画电路图的要求
元件不要画在拐角处。
　　整个电路图最好呈长方形，有棱有角，导线要横平竖直。
这样呢
画电路图的要求
（甲）
（乙）
（丙）
1、实物图画电路图
1、串联
两个小灯泡首尾相连，然后接到电路中，我们说这两个小灯泡是串联的。如图L1和L2是串联。串联电路中只要有一处断开，所有用电器都没有电流通过。
串联和并联
2、并联
两个小灯泡的两端分别连在一起，接到电路中，我们说这两个灯泡是并联。
如图，L1和L2是并联的。并联电路中各用电器可以分别控制，各支路的通、断均不影响其他支路的用电器正常工作。
串联和并联
1、下图所示各电路元件为电路提供电能的是 ，消耗 电能的是 。
M
A
B
C
D
C
A、B、D
同步练习
2、下面正确的电路图是（ ）。
D
B
A
C
C
