15.4 电流的测量
水的定向移动形成水流，水流冲击水车使水车转动
想一想

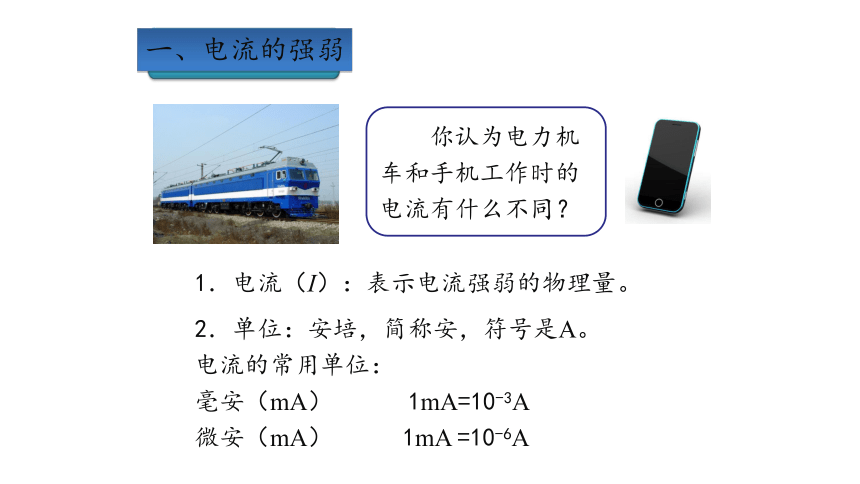

　　1．电流（I）：表示电流强弱的物理量。
　　2．单位：安培，简称安，符号是A。
　　电流的常用单位：
　　毫安（mA） 1mA=10-3A
　　微安（mA） 1mA =10-6A
　　你认为电力机车和手机工作时的电流有什么不同？
一、电流的强弱

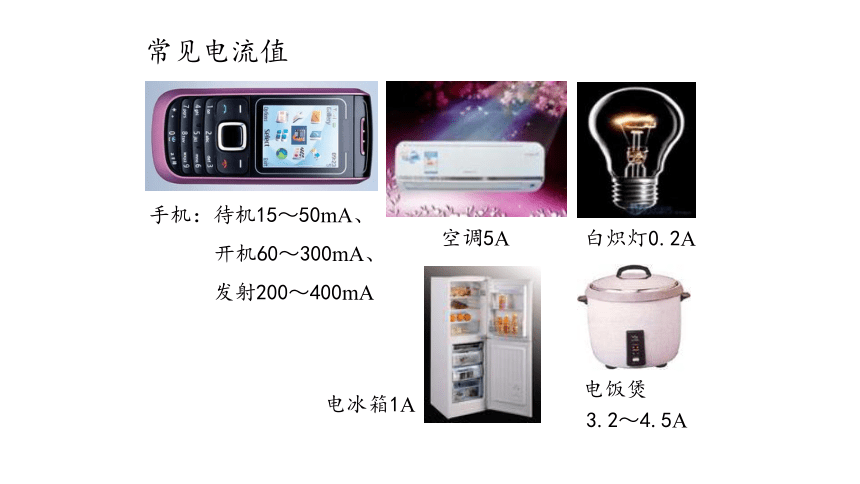

手机：待机15～50mA、
开机60～300mA、
发射200～400mA
电饭煲
3.2～4.5A
常见电流值
白炽灯0.2A
空调5A
电冰箱1A

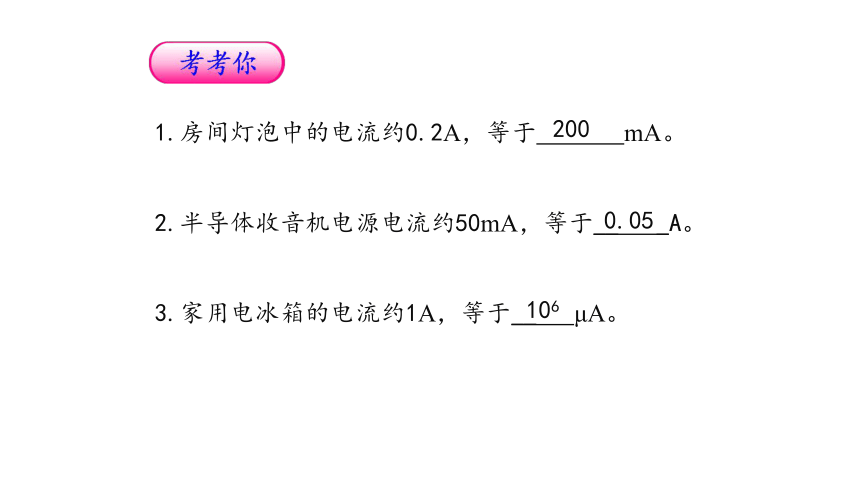

1.房间灯泡中的电流约0.2A，等于 mA。
2.半导体收音机电源电流约50mA，等于__ _A。
3.家用电冰箱的电流约1A，等于__ μA。
200
0.05
106

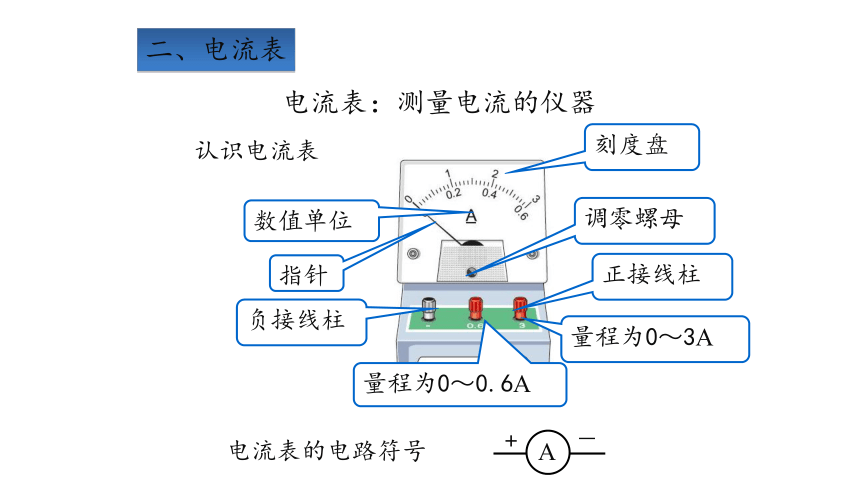

刻度盘
数值单位
指针
调零螺母
正接线柱
负接线柱
量程为0～0.6A
量程为0～3A
电流表：测量电流的仪器
A
+
－
二、电流表
　　认识电流表
　　电流表的电路符号

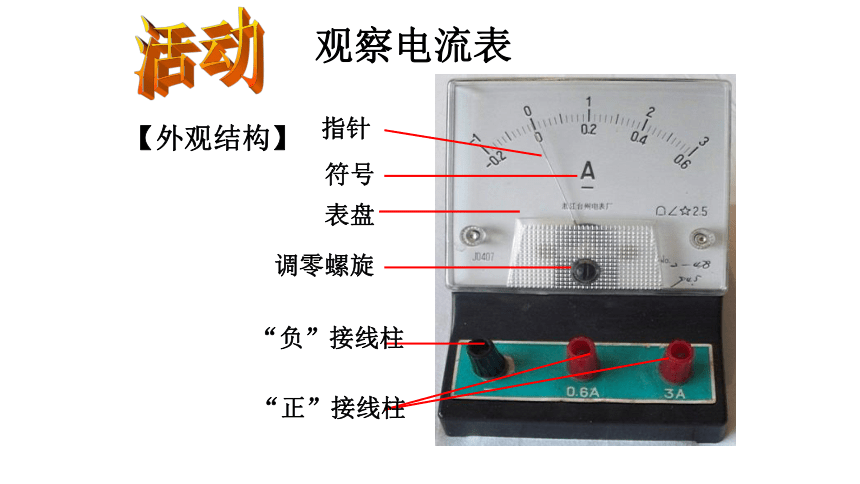

观察电流表
活动
【外观结构】
指针
符号
表盘
调零螺旋
“负”接线柱
“正”接线柱
电流表 三个接线柱两个量程
量程 0—3A 0—0.6A
每大格表示 1A 0.2A
每小格表示 0.1A 0.02A
电流表的连接：
　　（1）电流表必须和被测的用电器串联。
　　（2）电流必须从正接线柱流入，从负接线柱流出。
　　（3）必须正确选择量程。
　　（4）不允许把电流表直接连到电源的两极！
下图中电流表的示数是多少
由量程看刻度
由指针定读数
　　请读出下列电流表的示数。
0.58 A
1.4 A
练一练
　　2．根据所给电路图连接实物图。
L2
L1
L2
L1
A1
A2
A2
A1
练一练
　　3．开关控制 ，电流表A1 测 的电流，电流表A2 测 的电流。再画出电路图。
干路
L1
干路
L2
L1
A2
A1
L2
L1
A2
A1
练一练
电流
的强弱
电流
的测量
课堂小结
