15.5 串、并联电路中电流的规律

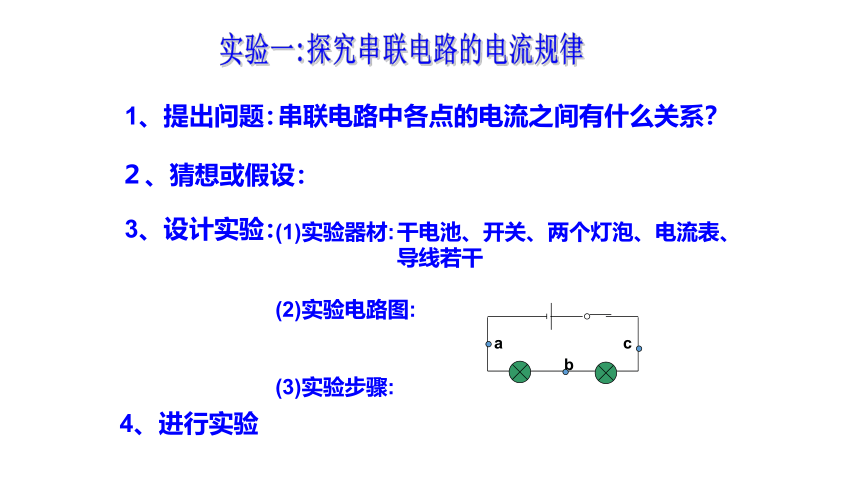

实验一:探究串联电路的电流规律
1、提出问题：
串联电路中各点的电流之间有什么关系？
２、猜想或假设：
3、设计实验：
4、进行实验
(1)实验器材:
(2)实验电路图:
(3)实验步骤:
a
b
c
干电池、开关、两个灯泡、电流表、导线若干

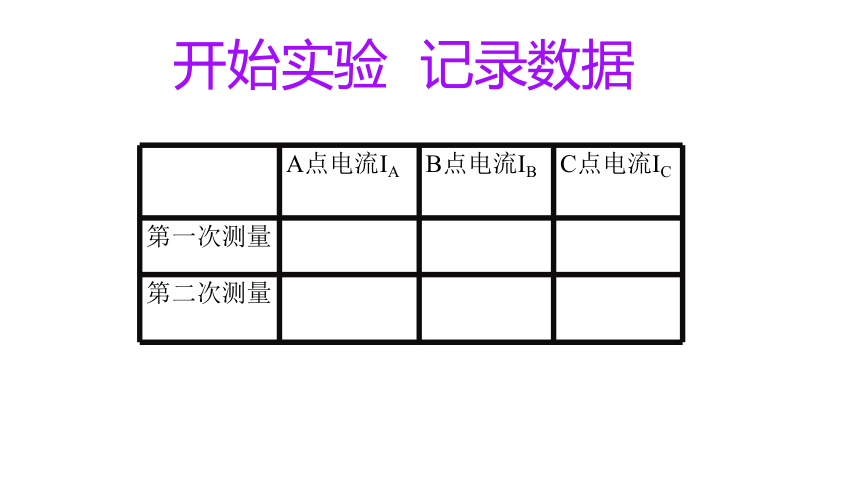

开始实验 记录数据
A点电流IA B点电流IB C点电流IC
第一次测量
第二次测量

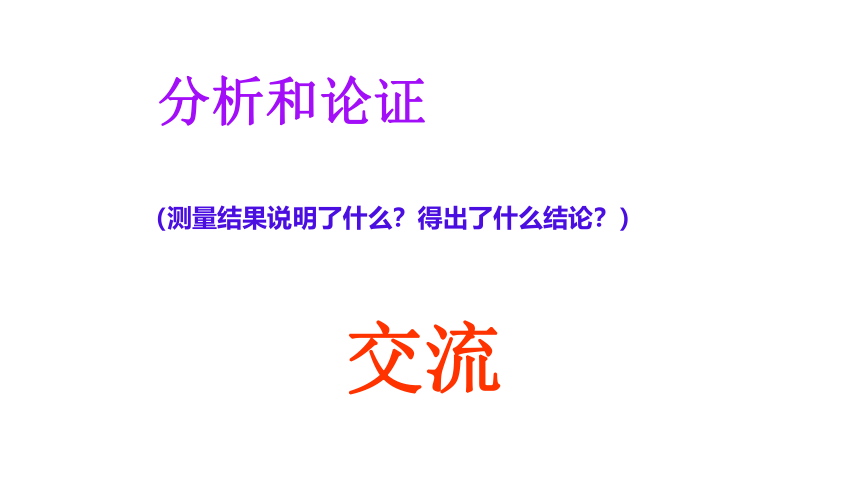

分析和论证
（测量结果说明了什么？得出了什么结论？）
交流

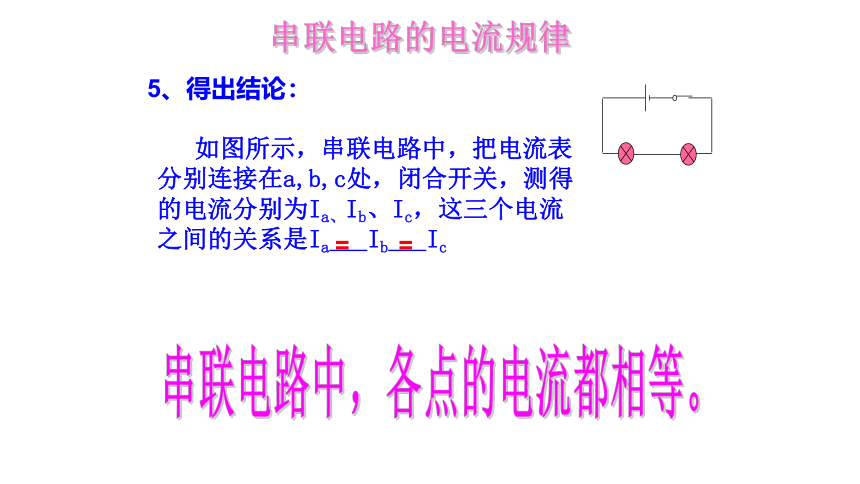

串联电路的电流规律
串联电路中，各点的电流都相等。
5、得出结论：
如图所示，串联电路中，把电流表分别连接在a,b,c处，闭合开关，测得的电流分别为Ia、Ib、Ic，这三个电流之间的关系是Ia Ib Ic
= =

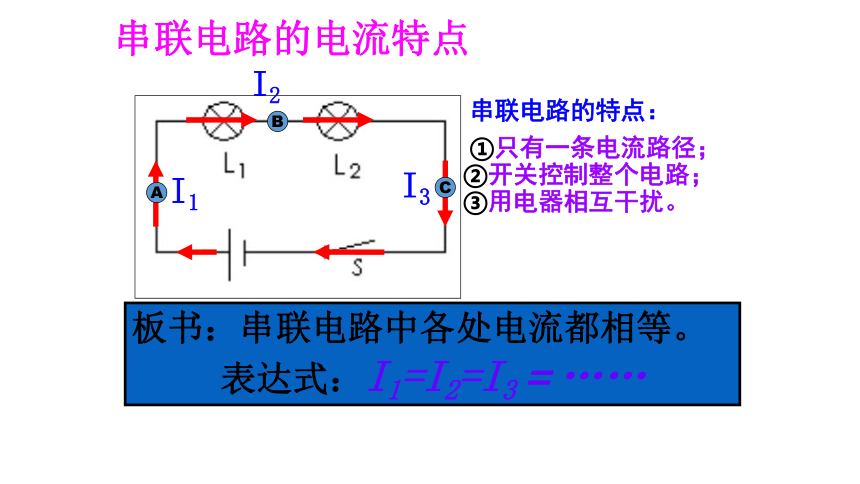

串联电路的电流特点
板书：串联电路中各处电流都相等。
表达式：I1=I2=I3＝……
A
B
C
串联电路的特点：
①只有一条电流路径；②开关控制整个电路；③用电器相互干扰。
I1
I2
I3
L1
L2
L1
A
B
C

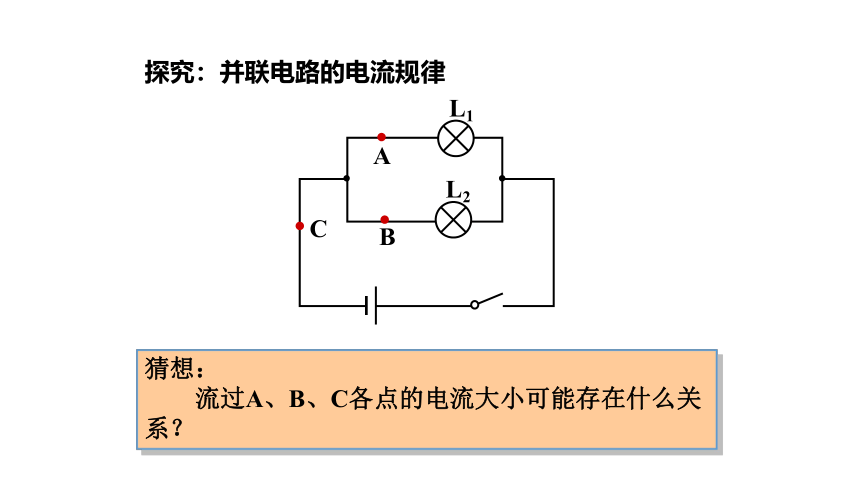

猜想：
　　流过A、B、C各点的电流大小可能存在什么关系？
探究：并联电路的电流规律
　　1．设计实验电路；
　　2．根据电路图连接电路；
　　3．进行测量，将测量数据记录在表格中；
　　4．换上另外两个规格不同的小灯泡，再次实验。
L2
L1
实验步骤：
实验结论：
　　并联电路中，干路电流等于各支路电流之和。
次数 A点电流IA/A B点电流IB/A C点电流IC/A
1
2
3
实验数据
串联电路 并联电路
电流规律
表达式
课堂小结
电流处处相等
干路电流等于各支路电流之和
I＝I1＝I2
I＝I1＋I2
成果与展示
典例1：小燕在饭店过圣诞节的时候，看到一组（8个）串联的节日小彩灯，测得电源插头处的电流如图所示，则通过第8盏小灯泡的电流是（ D ）
A.1.6A B.0.04A
C.2.56A D.0.32A
成果与展示
典例2：如图所示的电路中，当开关闭合时，甲电流表的示数为0.6A，乙电流表的示数为0.2A，则下列判断正确是（　B　）
A．通过灯L1的电流为0.6A B．通过灯L1的电流为0.4A
C．通过电路总电流为0.8 A D．通过灯L2的电流为0.4 A
　　1．如图所示电路图，电流表A1的示数为0.9 A，
A3的示数为0.4 A，则通过L1的电流是 ______，通过L2的电流是______，通过干路的电流是______。
0.4 A
0.9 A
0.5 A
L1
L2
A1
A3
A2
练一练
　　2．在图所示的电路中，电流表A1的示数为
1.2 A，电流表A2的示数为0.5 A。求：通过灯泡L1的电流I1和通过灯泡L2的电流I2。
L2
L1
A2
A1
练一练
归纳与小结
串联电路中电流的规律
一
串联电路中电流处处相等，即：
I= I1=I2
串联电路中电流的规律
二
并联电路中总电流等于各支路电流之和，即：
I= I1+I2
串、并联电路中电流的规律应用
三
通过串、并联电路中电流的规律可知道串、并联电路中未知位置的电流
