16.1 电压

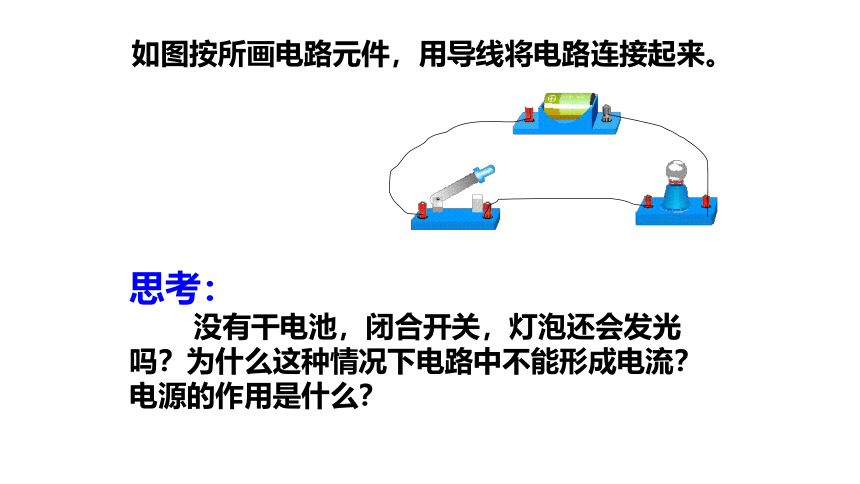

如图按所画电路元件，用导线将电路连接起来。
思考：
没有干电池，闭合开关，灯泡还会发光
吗？为什么这种情况下电路中不能形成电流？
电源的作用是什么？

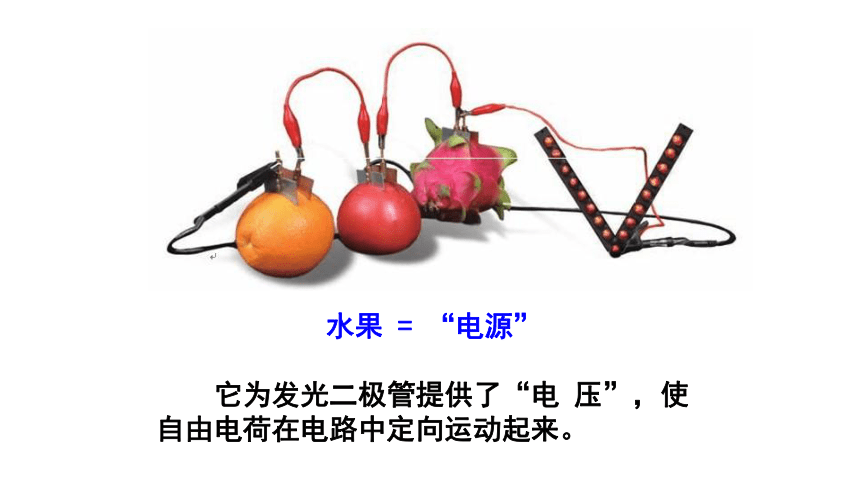

水果 = “电源”
它为发光二极管提供了“电 压”，使自由电荷在电路中定向运动起来。

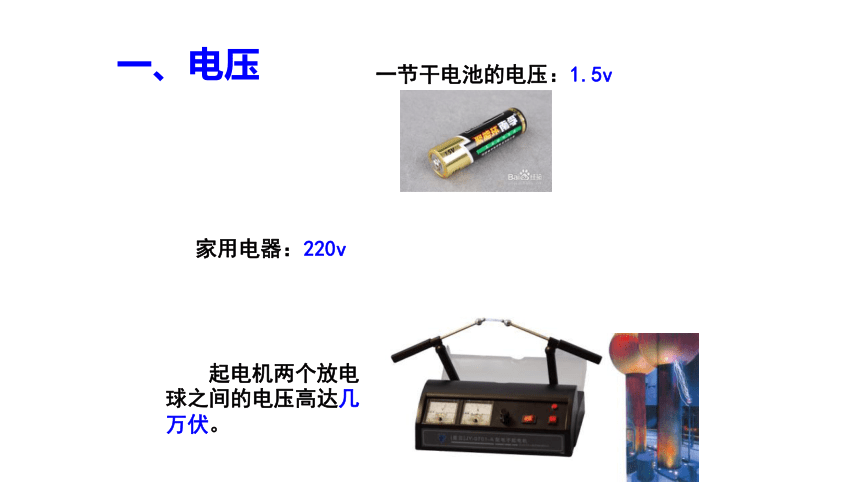

　　起电机两个放电球之间的电压高达几万伏。
一节干电池的电压：1.5v
家用电器：220v
一、电压

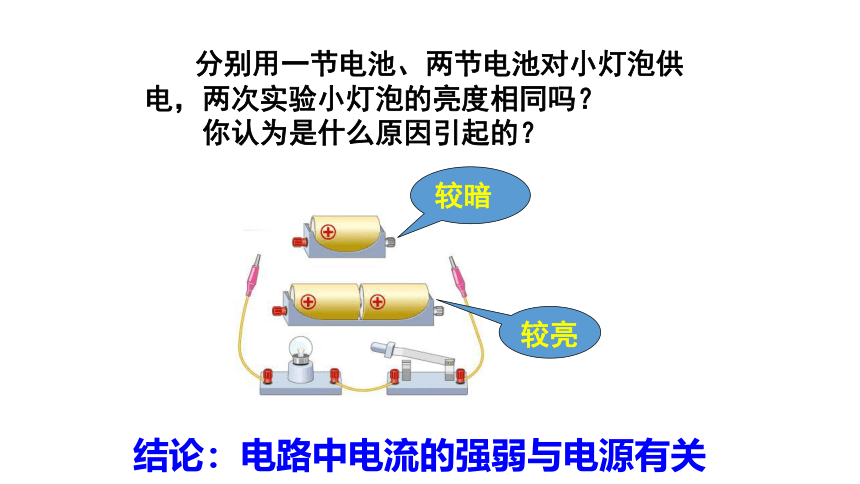

　　分别用一节电池、两节电池对小灯泡供电，两次实验小灯泡的亮度相同吗？
　　你认为是什么原因引起的？
较暗
较亮
结论：电路中电流的强弱与电源有关

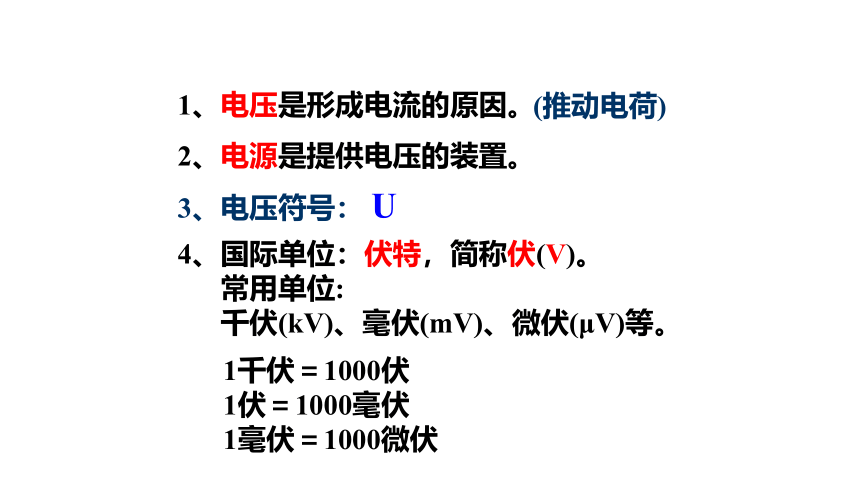

1、电压是形成电流的原因。
2、电源是提供电压的装置。
3、电压符号： U
(推动电荷)
4、国际单位：伏特，简称伏(V)。
常用单位:
千伏(kV)、毫伏(mV)、微伏(μV)等。
1千伏＝1000伏 1伏＝1000毫伏 1毫伏＝1000微伏
二.电压电压表的使用的测量——电压表

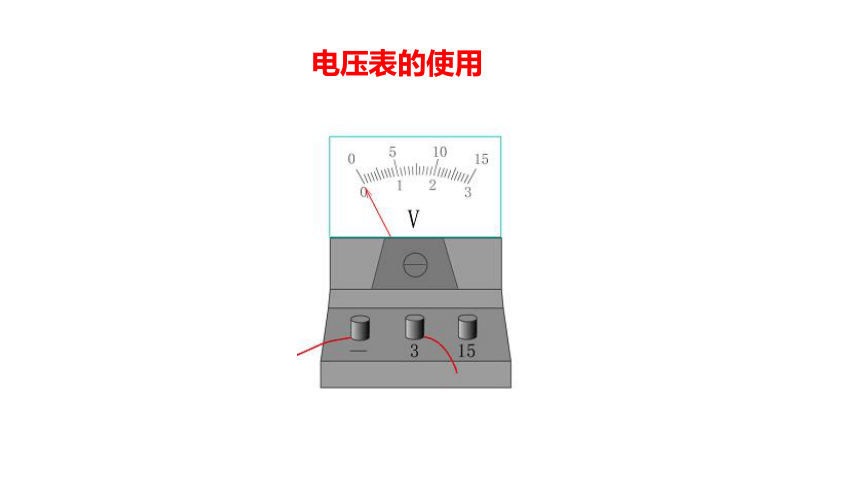

观察电压表
电压表：
外观
接线柱
量程
分度值
1、认识电压表
电压表是测量电压的重要仪器，它的元件符号是：
V
电压表有两个量程：
图a表示选用 量程，分度值为 ；
图b表示选用 量程，分度值为 ；
0～3V
0.1V
0～15V
0.5V
电压表的使用注意点：
校零：检查指针是否对准零刻度线，如有偏差，进行校正。
并联：电压表必须并联在被测电路两端，使电流从 “＋”接线柱流入电压表，从“－”接线柱流出电压表。
使被测电压不超出电压表量程：在已知电压大小的情况下，直接选择合适的量程；若不能判断，则先用大量程“试触”，然后再选择合适的量程。
二要：电压表要并联在被测电路的两 端， 要使电流从电压表的“+”接线柱流入，从电压表的“-”接线柱流出.
一不：被测电压不能超过电压表的量程.
两看清：读数时一要看清电压表所用的量程； 二要看清分度值
仪 表 符 号 使用规则 学生电流表 接法 接线柱 量程 能否直接接到电源两极上 量程 最小刻度
电流表
电压表
A
V
串联
并联
电流从“+”进
“-”出
电流从“+”进
“-”出
电流不能超过最大值，先试触
电压不能超过最大值，先试触
不能
能
0.6A
3A
3V
15V
0.02A
0.1A
0.1V
0.5V
电流表和电压表使用区别和联系
串联电路电压特点：
在串联电路中，串联电路两端的_______等于各部分电路两端的电压________。
总电压
之和
并联电路电压特点：
在并联电路中，并联电路两端的总电压和各支路两端的电压________。
相等
小结
电压使电路中形成电流
电源给电路中提供了电压
电压用U表示，单位是伏特，用V表示
电压表的读数方法
看清量程和对应的分度值
电压表的使用方法
校零、并联、正进负出、不能超出量程
如图示，已知两只灯泡L1和L2是串联的，则在①、②和③三个电表中（电流表或电压表）判断正确的是 ( )
A. ①是电流表，②和③是电压表；
B. ①和③是电压表，②是电流表；
C. ①和②是电流表，③是电压表；
D. ①②和③都是电流表
如图所示电路中，当接通开关S后，发现电流表指针偏转，电压表指针不动，则故障可能是（ ）
A．L1的灯丝断了 B．L2的灯丝断了
C．L1的接线短路 D．L2的接线短路
