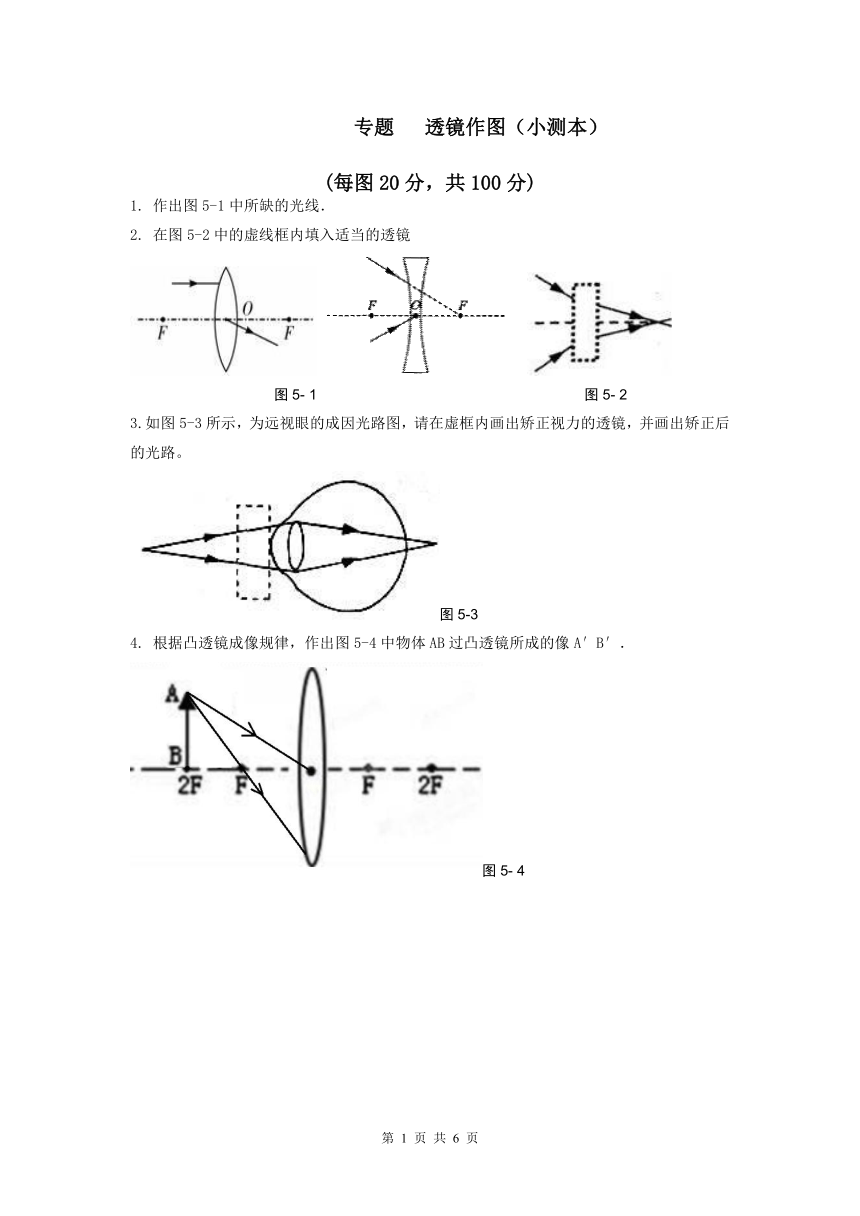

专题 透镜作图（小测本）
(每图20分，共100分)
作出图5-1中所缺的光线．
在图5-2中的虚线框内填入适当的透镜
图5- 1 图5- 2
3.如图5-3所示，为远视眼的成因光路图，请在虚框内画出矫正视力的透镜，并画出矫正后的光路。
图5-3
根据凸透镜成像规律，作出图5-4中物体AB过凸透镜所成的像A′B′．
图5- 4

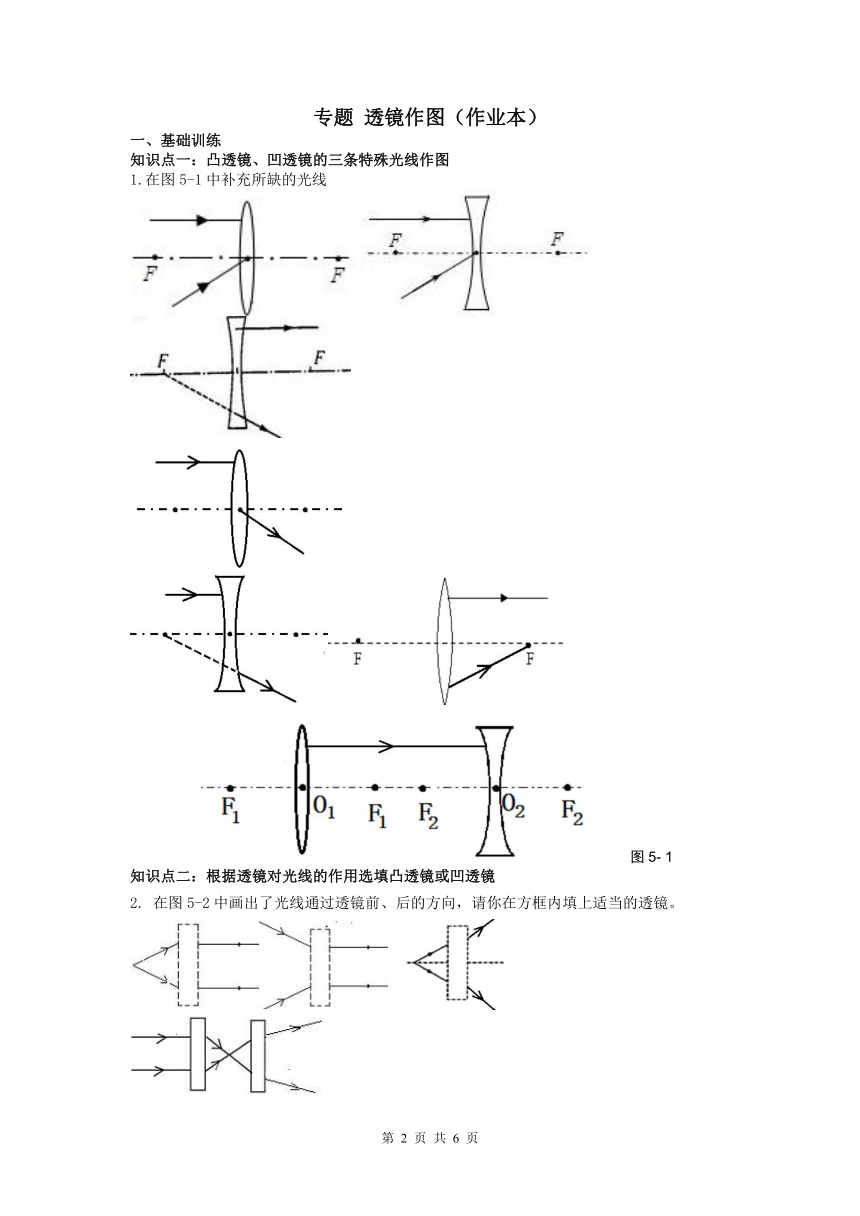

专题 透镜作图（作业本）
一、基础训练
知识点一：凸透镜、凹透镜的三条特殊光线作图
1.在图5-1中补充所缺的光线
图5- 1
知识点二：根据透镜对光线的作用选填凸透镜或凹透镜
2. 在图5-2中画出了光线通过透镜前、后的方向，请你在方框内填上适当的透镜。
图5- 2

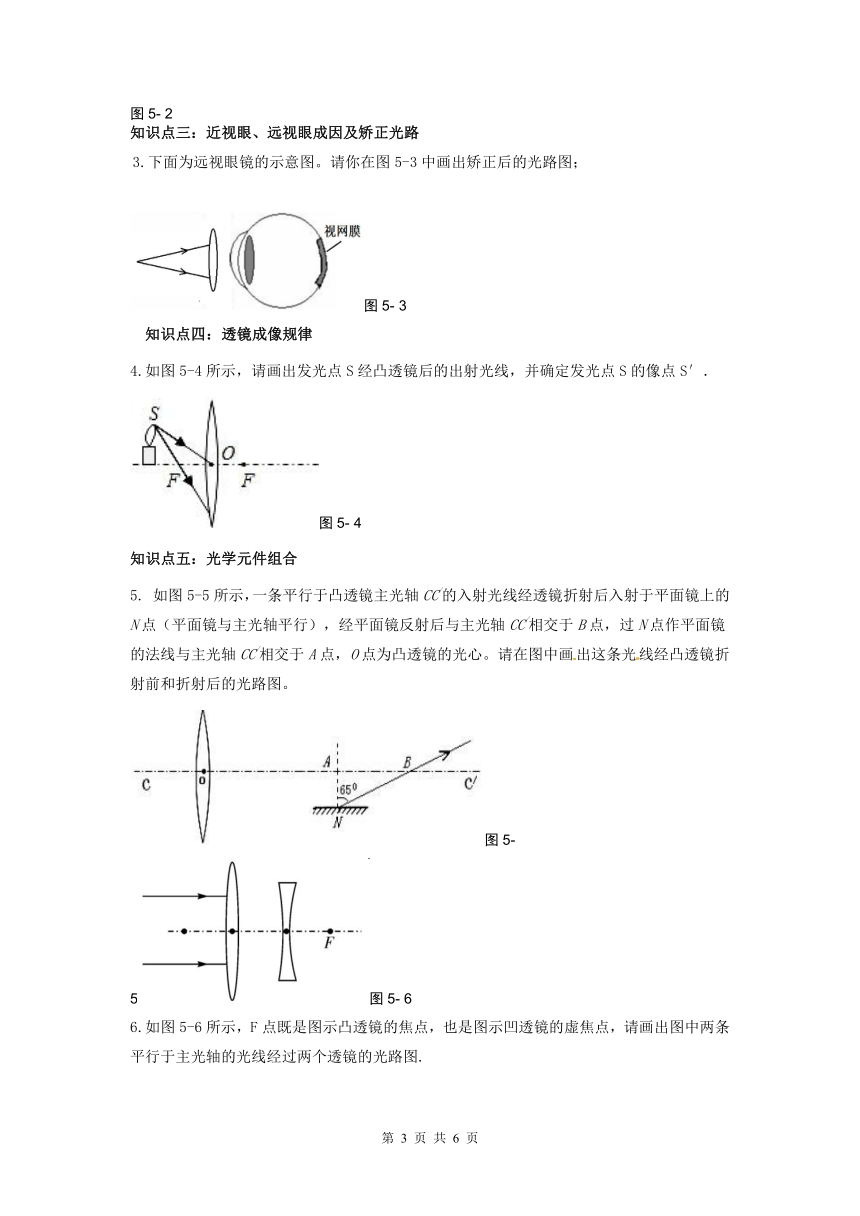

知识点三：近视眼、远视眼成因及矫正光路
3.下面为远视眼镜的示意图。请你在图5-3中画出矫正后的光路图；
图5- 3
知识点四：透镜成像规律
4.如图5-4所示，请画出发光点S经凸透镜后的出射光线，并确定发光点S的像点S′．
图5- 4
知识点五：光学元件组合
如图5-5所示，一条平行于凸透镜主光轴CC/的入射光线经透镜折射后入射于平面镜上的N点（平面镜与主光轴平行），经平面镜反射后与主光轴CC/相交于B点，过N点作平面镜的法线与主光轴CC/相交于A点，O点为凸透镜的光心。请在图中画出这条光线经凸透镜折射前和折射后的光路图。
图5- 5图5- 6
6.如图5-6所示，F点既是图示凸透镜的焦点，也是图示凹透镜的虚焦点，请画出图中两条平行于主光轴的光线经过两个透镜的光路图.
能力提升
7. 如图5-7所示，L1为入射光线，L2为出射光线。请在图中合适的位置上添加合理的光学器件。（注意所添加的器件位置要正确）
图5-7
8.（2019 潍坊）如图5-8所示，AB为遮光板，S′是点光源S在平面镜中所成的像，S发出的一条光线经平面镜反射后恰好经过凸透镜左侧焦点F。请画出：
（1）光源S的位置；（2）光线EF的入射光线；（3）光线EF经凸透镜后的出射光线。
9.图5-9给出物体AB及像A′B′的位置，请在图中画出凸透镜及其焦点F的大致位置．
图5- 8 图5-9
10.如图5-10所示，MN为凸透镜的主光轴，AB为蜡烛，A′B′为蜡烛所成的像，请用作图法确定凸透镜及一个焦点F的位置，并将它们画出。
图5- 10
专题 透镜作图
如图5-1所示 如图5-2所示 2.如图5-3所示
3. 如图5-4所示 4. 如图5-5所示
专题 透镜作图
1.如图5-1所示
如图5-2所示
3.如图5-3所示 4.如图5-4所示 5.如图5-5所示
如图5-6所示 7.如图5-7所示
8.如图5-8所示 9.如图5-9所示 10.如图5-10所示
