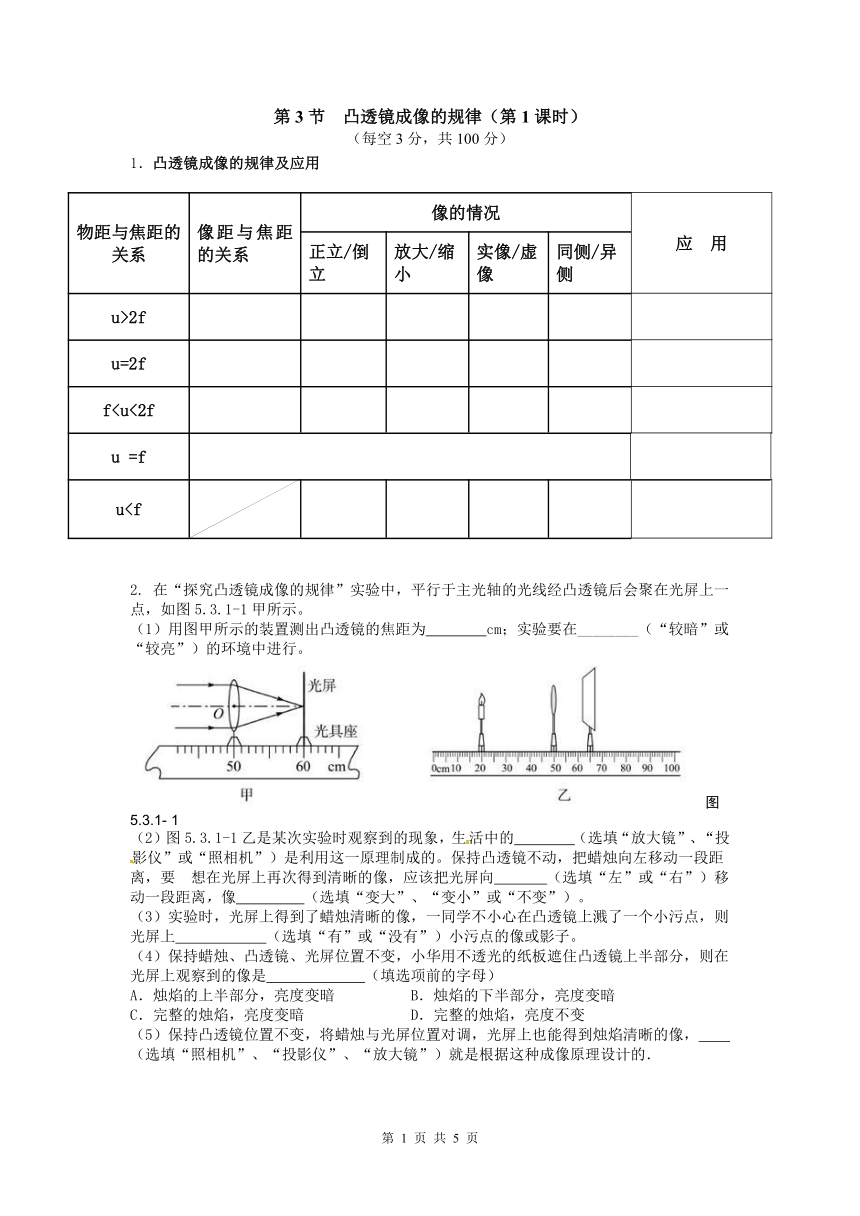

第3节 凸透镜成像的规律（第1课时）
（每空3分，共100分）
1．凸透镜成像的规律及应用
物距与焦距的关系 像距与焦距的关系 像的情况 应 用
正立/倒立 放大/缩小 实像/虚像 同侧/异侧
u>2f
u=2f
fu =f
u在“探究凸透镜成像的规律”实验中，平行于主光轴的光线经凸透镜后会聚在光屏上一点，如图5.3.1-1甲所示。
用图甲所示的装置测出凸透镜的焦距为 cm；实验要在________（“较暗”或“较亮”）的环境中进行。
图5.3.1- 1
（2）图5.3.1-1乙是某次实验时观察到的现象，生活中的 （选填“放大镜”、“投影仪”或“照相机”）是利用这一原理制成的。保持凸透镜不动，把蜡烛向左移动一段距离，要 想在光屏上再次得到清晰的像，应该把光屏向 （选填“左”或“右”）移动一段距离，像 （选填“变大”、“变小”或“不变”）。
（3）实验时，光屏上得到了蜡烛清晰的像，一同学不小心在凸透镜上溅了一个小污点，则光屏上 （选填“有”或“没有”）小污点的像或影子。
（4）保持蜡烛、凸透镜、光屏位置不变，小华用不透光的纸板遮住凸透镜上半部分，则在光屏上观察到的像是　 　（填选项前的字母）
A．烛焰的上半部分，亮度变暗 B．烛焰的下半部分，亮度变暗
C．完整的烛焰，亮度变暗 D．完整的烛焰，亮度不变
（5）保持凸透镜位置不变，将蜡烛与光屏位置对调，光屏上也能得到烛焰清晰的像，　 　（选填“照相机”、“投影仪”、“放大镜”）就是根据这种成像原理设计的．

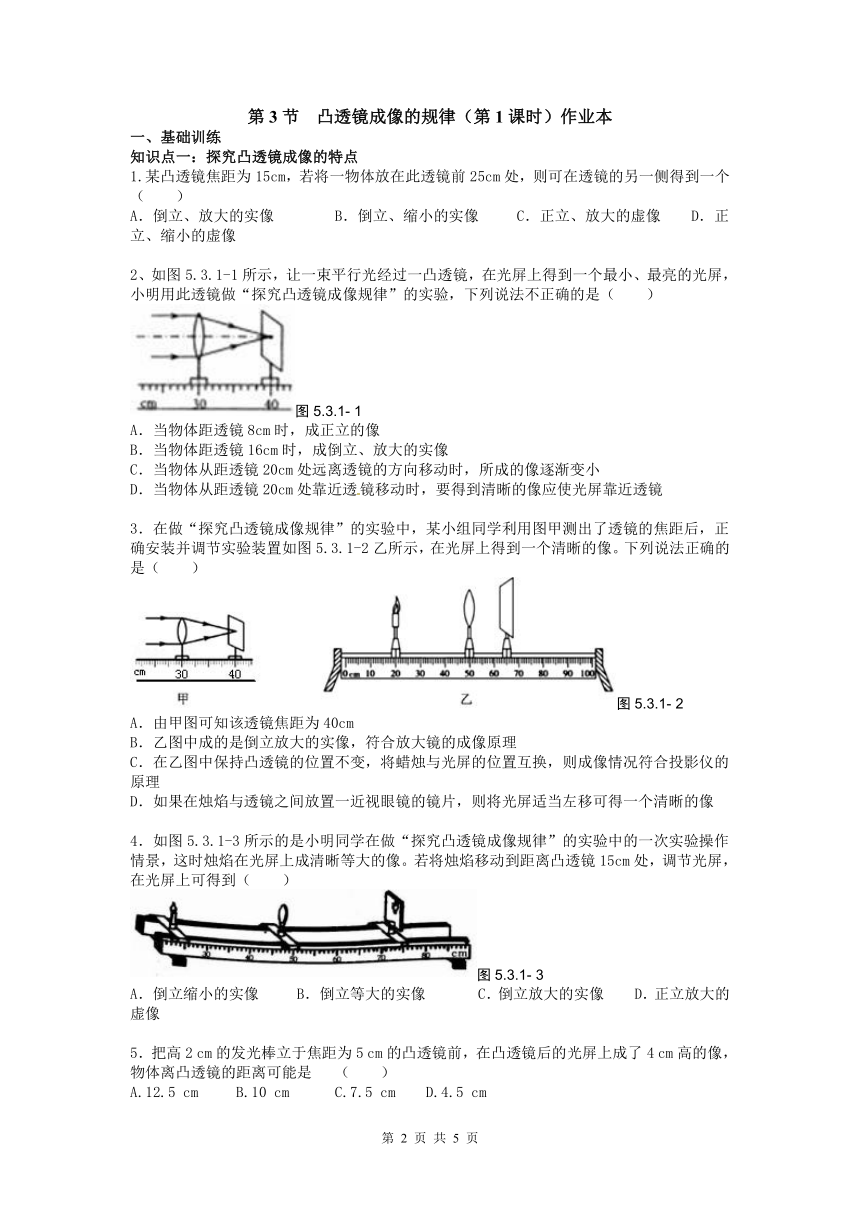

第3节 凸透镜成像的规律（第1课时）作业本
一、基础训练
知识点一：探究凸透镜成像的特点
1.某凸透镜焦距为15cm，若将一物体放在此透镜前25cm处，则可在透镜的另一侧得到一个（　　）
A．倒立、放大的实像 B．倒立、缩小的实像 C．正立、放大的虚像 D．正立、缩小的虚像
2、如图5.3.1-1所示，让一束平行光经过一凸透镜，在光屏上得到一个最小、最亮的光屏，小明用此透镜做“探究凸透镜成像规律”的实验，下列说法不正确的是（　　）
图5.3.1- 1
A．当物体距透镜8cm时，成正立的像
B．当物体距透镜16cm时，成倒立、放大的实像
C．当物体从距透镜20cm处远离透镜的方向移动时，所成的像逐渐变小
D．当物体从距透镜20cm处靠近透镜移动时，要得到清晰的像应使光屏靠近透镜
3．在做“探究凸透镜成像规律”的实验中，某小组同学利用图甲测出了透镜的焦距后，正确安装并调节实验装置如图5.3.1-2乙所示，在光屏上得到一个清晰的像。下列说法正确的是（　　）
图5.3.1- 2
A．由甲图可知该透镜焦距为40cm
B．乙图中成的是倒立放大的实像，符合放大镜的成像原理
C．在乙图中保持凸透镜的位置不变，将蜡烛与光屏的位置互换，则成像情况符合投影仪的原理
D．如果在烛焰与透镜之间放置一近视眼镜的镜片，则将光屏适当左移可得一个清晰的像
4．如图5.3.1-3所示的是小明同学在做“探究凸透镜成像规律”的实验中的一次实验操作情景，这时烛焰在光屏上成清晰等大的像。若将烛焰移动到距离凸透镜15cm处，调节光屏，在光屏上可得到（　　）
图5.3.1- 3
A．倒立缩小的实像 B．倒立等大的实像 C．倒立放大的实像 D．正立放大的虚像
5．把高2 cm的发光棒立于焦距为5 cm的凸透镜前，在凸透镜后的光屏上成了4 cm高的像，物体离凸透镜的距离可能是 （　　）
A.12.5 cm B.10 cm C.7.5 cm D.4.5 cm
6．当汽车经过十字路口时，监控摄像头就会拍下照片。摄像头相当于一个透镜影像传感器相当于光屏。下列说法正确的是（　　）
A．监控摄像头对光有发散作用 B．拍照时，汽车位于摄像头二倍焦距以外
C．当汽车远离摄像头时，影像传感器上的像变大 D．影像传感器上成的是正立的虚像
7．如图5.3.1-4所示，是小强用手机、透镜和纸盒自制简易“投影仪”，它能将手机上的画面放大投射到白墙上。下列说法不正确的是（　　）
图5.3.1- 4
A．手机屏幕到透镜的距离应在透镜的一倍焦距和二倍焦距之间
B．白墙上呈现的是手机画面倒立、放大的实像
C．若用不透明的硬纸板遮住透镜的一部分，白墙上的画面将不再完整
D．从各个角度都能清楚的看到白墙上的像，是因为白墙对照射到其上面的光产生漫反射
8.某小组用一焦距为10cm的凸透镜做“探究凸透镜成像规律”的实验：
①如图5.3.1-5所示，将光具座上点燃蜡烛的烛焰、凸透镜、光屏三者中心调节到同一高度的目的是__________________________　。
②保持凸透镜位置不变，把蜡烛移动到A处，移动光屏可得到倒立、　 　（填“放大”或“缩小”）的像，根据此原理制成了　 　。此时小明将自己的近视眼镜放到B处，为了再次得到清晰的像，应将光屏向　 　（填“左”或“右”）移动。
图5.3.1-5
9．小伟用如图5.3.1-6甲所示的实验装置探究“凸透镜成像的规律”，所用凸透镜的焦距为10cm
图5.3.1- 6
（1）小伟在组装器材时，将蜡烛、凸透镜和光屏依次放在光具座上，并调节烛焰、凸透镜、光屏的中心在________________，这样做的目的是使像成在光屏中央。
（2）实验过程中，凸透镜始终固定在光具座50cm刻度线处。当蜡烛距离凸透镜15cm时，移动光屏，可在光屏上得到一个倒立、　 　的实像（选填“放大”、“等大”或“缩小”）。
（3）接下来小伟将蜡烛向远离凸透镜方向移动一段距离，为了能在光屏上再次看到烛焰清晰的像，他应将光屏向　 　透镜方向移动（选填“靠近”或“远离”）此时的像与步骤（2）中的像相比，大小将变　 　。
（4）如图5.3.1-1乙所示，小伟将蜡烛固定在光具座10cm刻度线处，移动光屏，再次得到烛焰清晰的像，利用该成像规律制成的光学仪器是　 　（选填“放大镜”投影仪”或“照相机”）。小伟发现，随着蜡烛燃烧变短，烛焰在光屏上的像会向　 　移动。
二、能力提升
10．某同学做“探究凸透镜成像的规律”实验时，所用凸透镜的焦距为f，保持凸透镜位置不变，如图5.3.1-7所示，先后使烛焰位于a、b、c、d四点，并分别调整光屏的位置，关于烛焰位于a、b、c、d四点时的成像情况，他归纳出下列说法，其中错误的是( )
A．烛焰位于a点时，屏上出现的实像最小 B．烛焰位于c点时，屏上出现的实像最大
C．烛焰位于b点时，屏上出现的实像最大 D．烛焰位于d点时，出现正立、放大的虚像
图5.3.1- 7 图5.3.1- 8
蜡烛放在如图5.3.1-8所示位置，通过凸透镜成倒立、缩小的像。小红画了图中的光路。下列说法正确的是（ ）
A.小红画的光路是正确的 B.透镜成的是虚像 C.透镜的焦距小于10cm D.透镜的焦距大于20cm
12．如图5.3.1-9所示为“探究凸透镜成像规律”的实验装置图，已知凸透镜的焦距为10cm。
图5.3.1- 9
（1）实验环境应该较暗一些，是为了________________。
（2）如图5.3.1-1所示，当蜡烛移到10cm刻度线处时，移动光屏，可在光屏上找到一个清晰的倒立、　 　（选填“放大”、“等大”或“缩小”）的实像。日常生活中_________（选填“照相机”、“投影仪”或“放大镜”）就是利用这一原理工作的。
（3）将蜡烛移至35刻度线处，光屏上成清晰的像。若烛焰中心下降lcm，光屏上的像会　 _______移动（选填“向上”或“向下“），移动的距离_______1cm（选填“大于”“小于“或“等于”）。
（4）将图中的凸透镜换成焦距为30cm的凸透镜，保持蜡烛和凸透镜的位置不变，在光具座上移动光屏，____（选填“能”或“不能”）找到某一位置，使像清晰的呈现在光屏上，理由是__________________________。
第3节 凸透镜成像的规律（第1课时）
1. fv>2f 倒立 放大 实像 异侧 投影仪； 不成像 聚光灯；正立 放大 虚像 同侧 放大镜；
2.（1）10.0 较暗 （2）照相机 左 变小（3）没有（4）C（5）投影仪
第3节 凸透镜成像的规律（第1课时）
1.A 2.D 3.C 4.C 5.D 6.B 7.C 8.（1）使像成在光屏中央（2）缩小 照相机 右 9.（1）同一水平高度上（2）放大 （3） 靠近 小（4）照相机 上
10.C 11.C 12.（1）方便观察实验现象（2）缩小 照相机（3）向上 大于（4）不能 像距太大，超出光具座的范围
