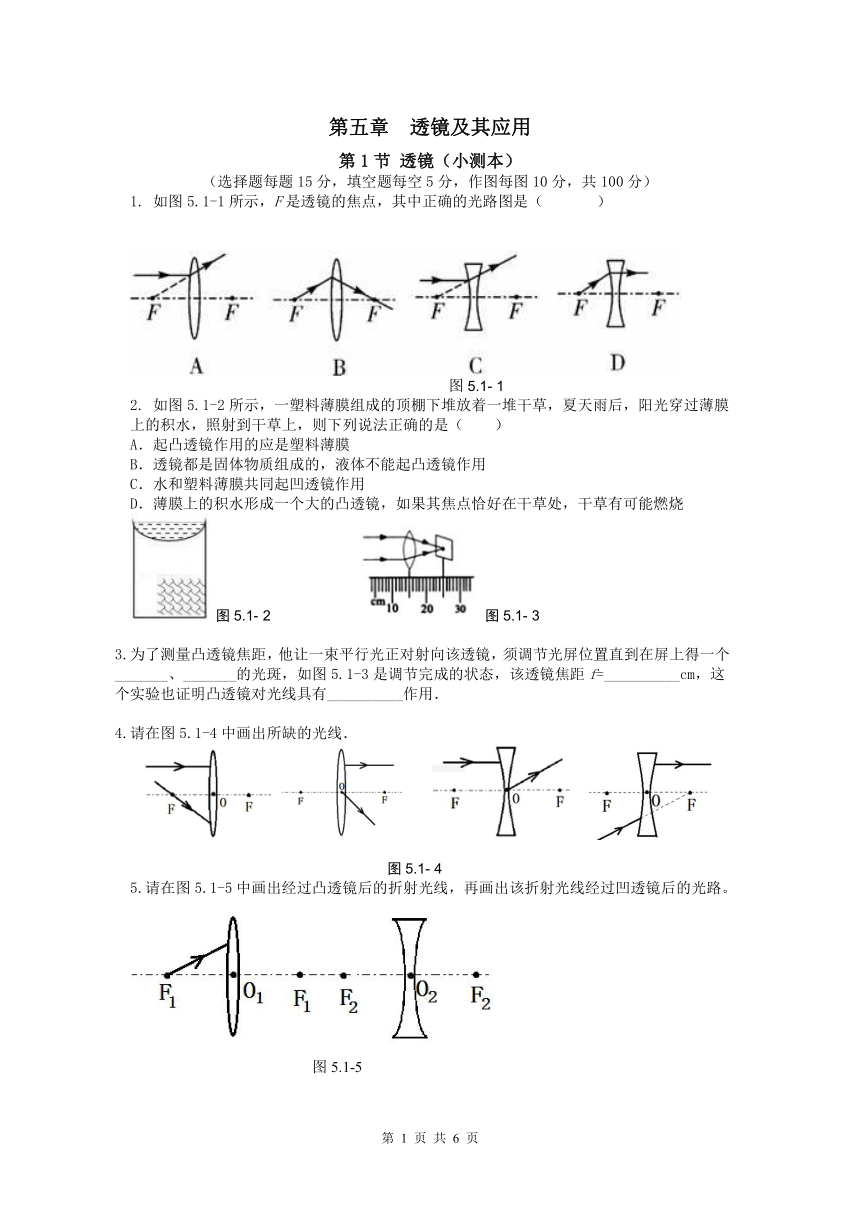

第五章 透镜及其应用
第1节 透镜（小测本）
（选择题每题15分，填空题每空5分，作图每图10分，共100分）
1. 如图5.1-1所示，F是透镜的焦点，其中正确的光路图是（ ）
图5.1- 1
2. 如图5.1-2所示，一塑料薄膜组成的顶棚下堆放着一堆干草，夏天雨后，阳光穿过薄膜上的积水，照射到干草上，则下列说法正确的是（　　）
A．起凸透镜作用的应是塑料薄膜
B．透镜都是固体物质组成的，液体不能起凸透镜作用
C．水和塑料薄膜共同起凹透镜作用
D．薄膜上的积水形成一个大的凸透镜，如果其焦点恰好在干草处，干草有可能燃烧
图5.1- 2 图5.1- 3
3.为了测量凸透镜焦距，他让一束平行光正对射向该透镜，须调节光屏位置直到在屏上得一个_______、_______的光斑，如图5.1-3是调节完成的状态，该透镜焦距f=__________cm，这个实验也证明凸透镜对光线具有__________作用．
4.请在图5.1-4中画出所缺的光线．
图5.1- 4
5.请在图5.1-5中画出经过凸透镜后的折射光线，再画出该折射光线经过凹透镜后的光路。
图5.1-5

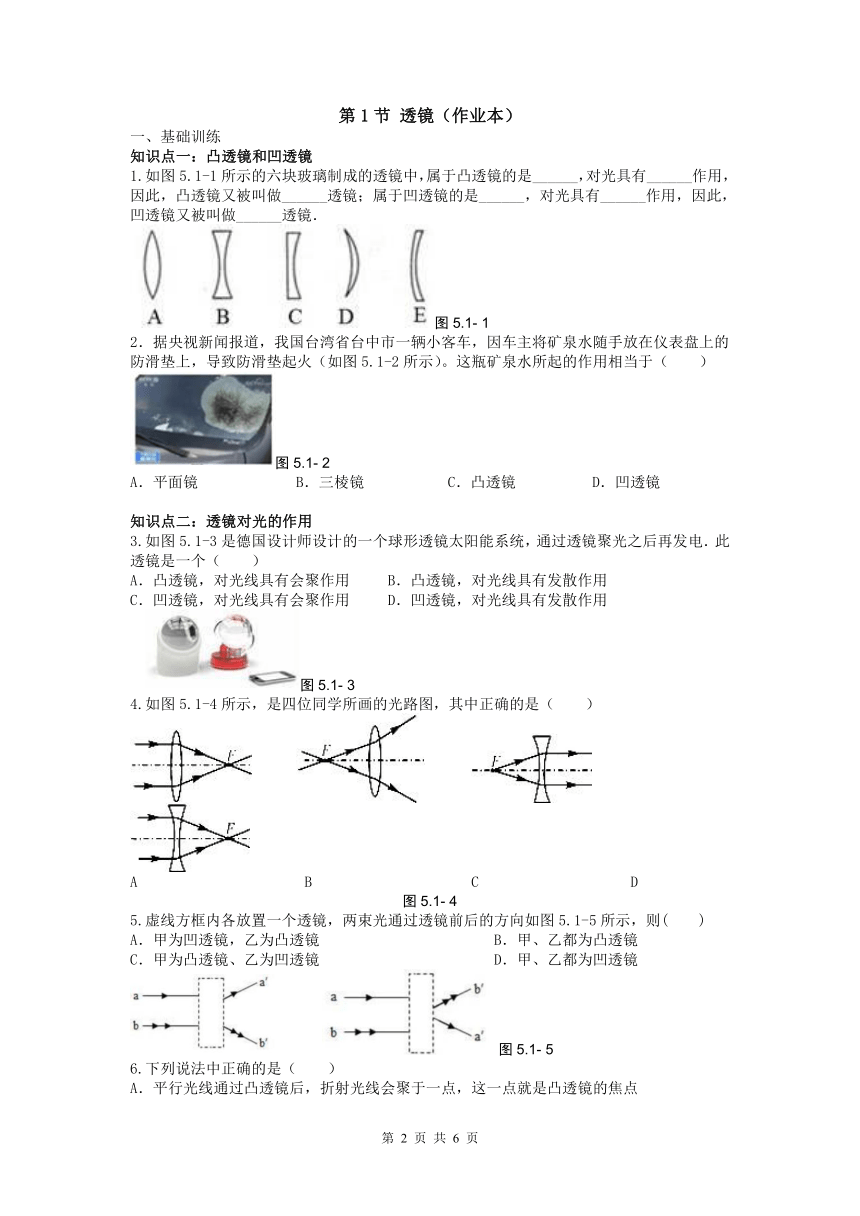

第1节 透镜（作业本）
一、基础训练
知识点一：凸透镜和凹透镜
1.如图5.1-1所示的六块玻璃制成的透镜中，属于凸透镜的是______，对光具有______作用，因此，凸透镜又被叫做______透镜；属于凹透镜的是______，对光具有______作用，因此，凹透镜又被叫做______透镜．
图5.1- 1
2．据央视新闻报道，我国台湾省台中市一辆小客车，因车主将矿泉水随手放在仪表盘上的防滑垫上，导致防滑垫起火（如图5.1-2所示）。这瓶矿泉水所起的作用相当于（　　）
图5.1- 2
平面镜 B．三棱镜 C．凸透镜 D．凹透镜
知识点二：透镜对光的作用
3.如图5.1-3是德国设计师设计的一个球形透镜太阳能系统，通过透镜聚光之后再发电．此透镜是一个（　　）
A．凸透镜，对光线具有会聚作用 B．凸透镜，对光线具有发散作用
C．凹透镜，对光线具有会聚作用 D．凹透镜，对光线具有发散作用
　图5.1- 3
4.如图5.1-4所示，是四位同学所画的光路图，其中正确的是（　　）
A B C D
图5.1- 4
5.虚线方框内各放置一个透镜，两束光通过透镜前后的方向如图5.1-5所示，则(　　)
A．甲为凹透镜，乙为凸透镜 B．甲、乙都为凸透镜
C．甲为凸透镜、乙为凹透镜 D．甲、乙都为凹透镜
图5.1- 5
6.下列说法中正确的是（　　）
A．平行光线通过凸透镜后，折射光线会聚于一点，这一点就是凸透镜的焦点
B．任何光线经过凸透镜后一定会偏向主光轴
C．凸透镜只对平行光线有会聚作用
D．通过凸透镜折射后的光线可能是发散形状的
7.在防盗门上安装一只“猫眼”，屋内的人通过“猫眼”能看清屋外的人是一个正立、缩小的像，由此判断这个“猫眼”相当于 镜.

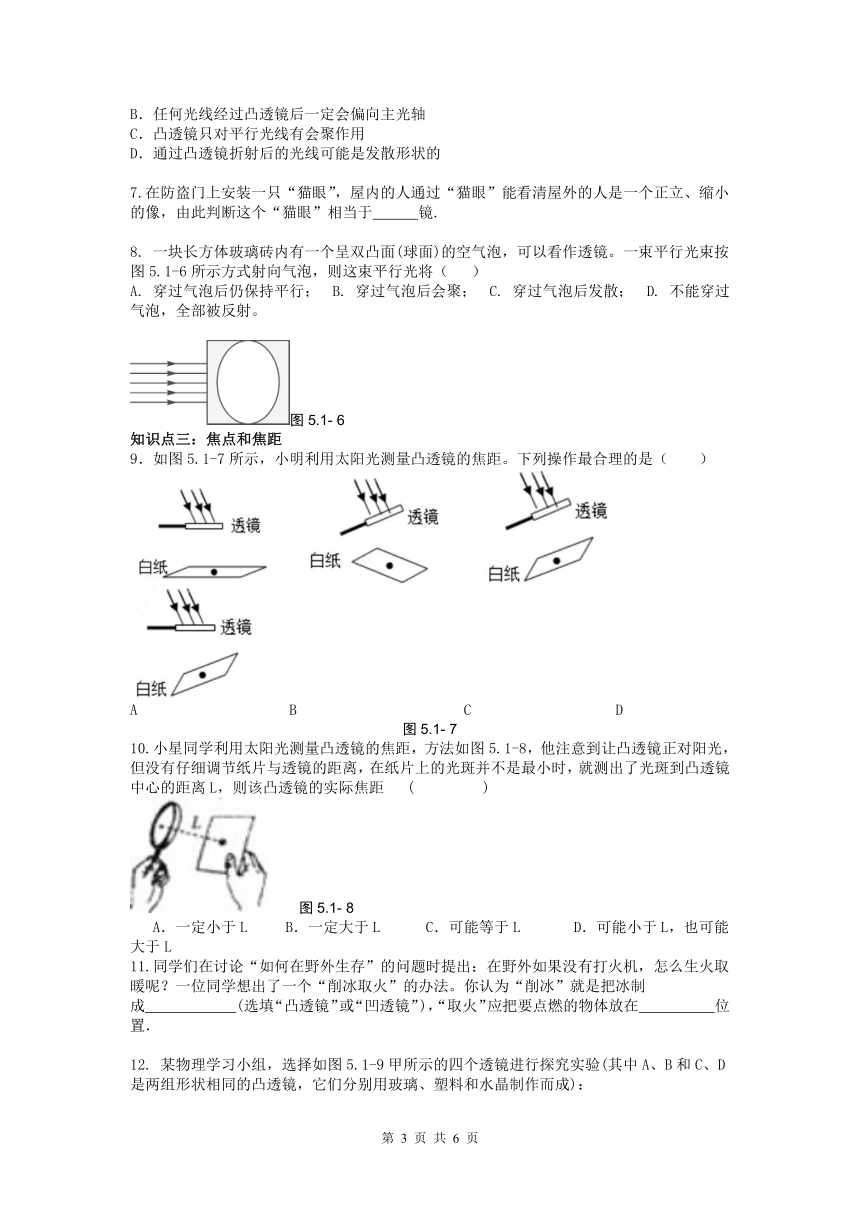

8. 一块长方体玻璃砖内有一个呈双凸面(球面)的空气泡，可以看作透镜。一束平行光束按图5.1-6所示方式射向气泡，则这束平行光将（ ）
穿过气泡后仍保持平行； B. 穿过气泡后会聚； C. 穿过气泡后发散； D. 不能穿过气泡，全部被反射。
图5.1- 6
知识点三：焦点和焦距
9．如图5.1-7所示，小明利用太阳光测量凸透镜的焦距。下列操作最合理的是（　　）
A B C D
图5.1- 7
10.小星同学利用太阳光测量凸透镜的焦距，方法如图5.1-8，他注意到让凸透镜正对阳光，但没有仔细调节纸片与透镜的距离，在纸片上的光斑并不是最小时，就测出了光斑到凸透镜中心的距离L，则该凸透镜的实际焦距 ( )
图5.1- 8
A．一定小于L B．一定大于L C．可能等于L D．可能小于L，也可能大于L
11.同学们在讨论“如何在野外生存”的问题时提出：在野外如果没有打火机，怎么生火取暖呢？一位同学想出了一个“削冰取火”的办法。你认为“削冰”就是把冰制成 (选填“凸透镜”或“凹透镜”)，“取火”应把要点燃的物体放在 位置．
12. 某物理学习小组，选择如图5.1-9甲所示的四个透镜进行探究实验(其中A、B和C、D是两组形状相同的凸透镜，它们分别用玻璃、塑料和水晶制作而成)：
图5.1- 9
为了探究“凸透镜的焦距大小与透镜球形表面弯曲程度的关系”，小组同学应选择图甲中的_________两个凸透镜做实验；(选填字母序号)；器材确定后，接着小组同学让一束与主光轴平行的光，分别经过两凸透镜后会聚于焦点处，如图5.1-9乙的E、F所示。比较两次实验的现象，可以得到的结论是：凸透镜表面越凸，凸透镜的焦距越　　 　；
(2)如果选择A、B两个透镜，他们还可以探究“凸透镜的焦距大小与　 　 　的关系”。
（3）如图5.1-9所示，一束平行光经过A凸透镜后，在光屏上得到一个最小、最亮的光斑，它的焦距是 cm．
13．如图5.1-10所示，请画出两条光线经过凸透镜后的折射光线。
图5.1- 10
14．如图5.1-11所示，请画出两条光线经过凹透镜后的折射光线。
图5.1- 11
15.如图5.1-12所示,根据光的传播路径，在图中的虚线框内，填入符合要求的透镜．
图5.1- 12
能力提升
16．一束光线在空气中经凸透镜折射后，下列说法中正确的是( )
A．一定是平行光束 B．一定是会聚光束
C．折射光束比原来的光束更会聚一些 D．一定是发散光束
17．放在凸透镜主光轴上焦点以内的点光源S发出的光，通过凸透镜后的光路如图5.1-1所示，则下列说法正确的是( )
A．凸透镜可以对光线起发散作用
B．凸透镜只对平行于主光轴的光线起会聚作用
C．通过凸透镜后的光线是发散的，因此凸透镜对光线起发散作用
D．通过凸透镜后的光线发散程度比原来小，仍然是会聚的一种表现
18．如图5.1-13所示，OA是光源S发出的一条经平面镜反射后的反射光线，反射光线OA经过了凸透镜焦点F．请作出OA的入射光线和经凸透镜折射后的折射光线。
图5.1- 13 图5.1- 14
19.如图5.1-14所示，把一凸透镜放在平面镜前，当用眼睛观察镜子时，光束似乎是从M处发散开来的，则光束会聚处和M点的距离是________m，该凸透镜的焦距是________m.
第1节 透镜
1.C 2.C 3.最亮 最小 4.图5.1-4 5. 图5.1-5
第1节 透镜 参考答案
1. AD 会聚 会聚 BCE 发散 发散 2. C 3.A 4.A 5.A 6.D 7.凹透 8.C 9.C 10.D
11.凸透镜 焦点 12.（1）AC 短 （2）透镜材料 （3）10.0cm
13．如图5.1-10所示 14．如图5.1-11所示 15.如图5.1-12所示
16.C 17.D 18.如图5.1-13所示
