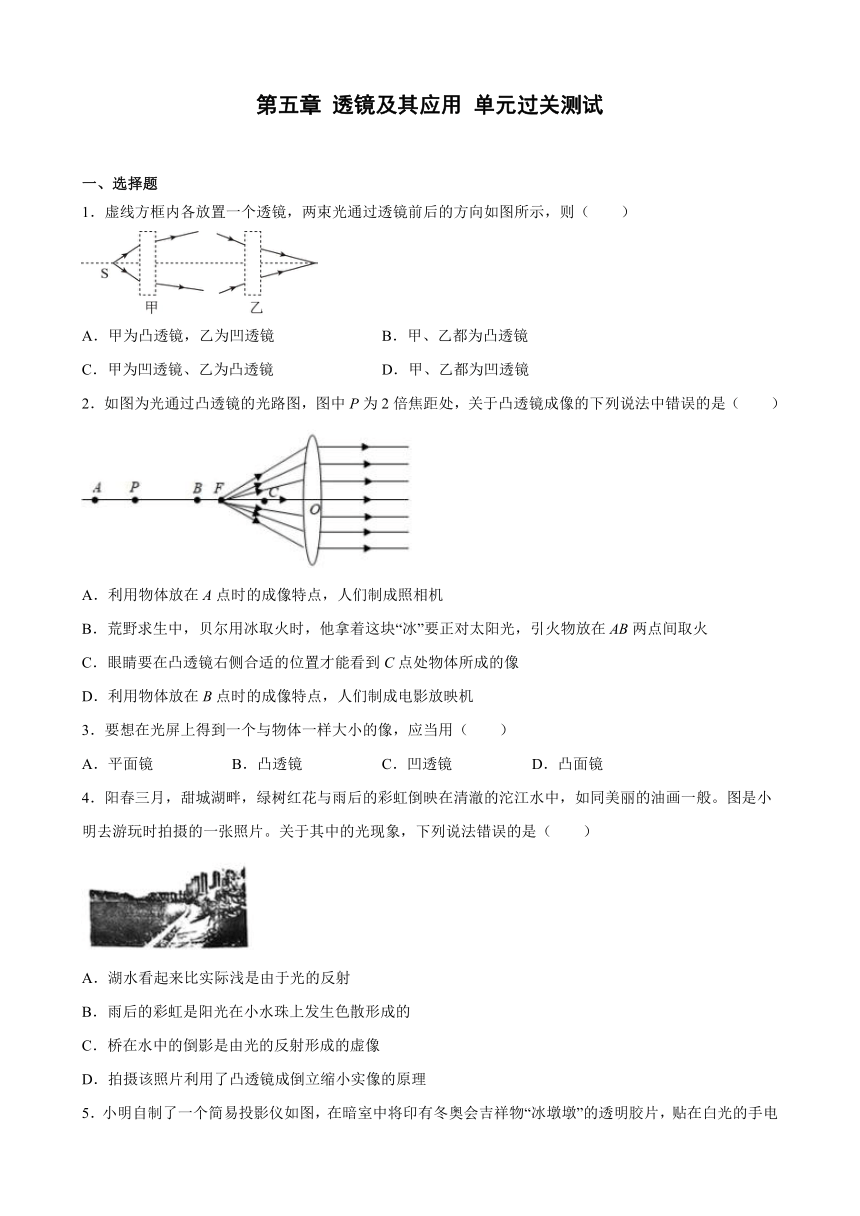

第五章 透镜及其应用 单元过关测试
一、选择题
1．虚线方框内各放置一个透镜，两束光通过透镜前后的方向如图所示，则（　　）
A．甲为凸透镜，乙为凹透镜 B．甲、乙都为凸透镜
C．甲为凹透镜、乙为凸透镜 D．甲、乙都为凹透镜
2．如图为光通过凸透镜的光路图，图中P为2倍焦距处，关于凸透镜成像的下列说法中错误的是（　　）
A．利用物体放在A点时的成像特点，人们制成照相机
B．荒野求生中，贝尔用冰取火时，他拿着这块“冰”要正对太阳光，引火物放在AB两点间取火
C．眼睛要在凸透镜右侧合适的位置才能看到C点处物体所成的像
D．利用物体放在B点时的成像特点，人们制成电影放映机
3．要想在光屏上得到一个与物体一样大小的像，应当用（　　）
A．平面镜 B．凸透镜 C．凹透镜 D．凸面镜
4．阳春三月，甜城湖畔，绿树红花与雨后的彩虹倒映在清澈的沱江水中，如同美丽的油画一般。图是小明去游玩时拍摄的一张照片。关于其中的光现象，下列说法错误的是（　　）
A．湖水看起来比实际浅是由于光的反射
B．雨后的彩虹是阳光在小水珠上发生色散形成的
C．桥在水中的倒影是由光的反射形成的虚像
D．拍摄该照片利用了凸透镜成倒立缩小实像的原理
5．小明自制了一个简易投影仪如图，在暗室中将印有冬奥会吉祥物“冰墩墩”的透明胶片，贴在白光的手电筒上，并正对着焦距为10cm的凸透镜。调整手电筒、凸透镜、白色墙壁之间的位置，在墙上得到了一个清晰放大的像，下列说法错误的是（　　）
A．凸透镜能成放大的像，是因为凸透镜对光线有发散作用
B．手电筒与凸透镜的距离应大于10cm小于20cm，且胶片应倒立放置
C．能从不同角度看到墙上“冰墩墩”的像，是因为光在墙面上发生的是漫反射
D．保持凸透镜位置不变，将手电筒向左移动，要使墙上的像恢复清晰，可在凸透镜前放一个近视镜
6．透镜在我们的生活、学习中应用广泛。下列说法正确的是（ ）
A．近视眼镜利用了凸透镜对光的发散作用
B．投影仪能使物体在屏幕上成正立、放大的虚像
C．用放大镜看报纸时，报纸到放大镜的距离应小于放大镜的一倍焦距
D．用相机拍集体照时发现两侧同学没有进入取景框内，则摄影师应将照相机靠近同学们
7．某同学利用注射器、水透镜（弹性膜制成的凸透镜）、蜡烛、光屏、光具座等器材进行探究。在如图所示情况下，光屏上能成清晰的像。下列说法不正确的是（　　）
A．图中所示情况下水透镜的焦距为10cm
B．用注射器向水透镜中注入水后，水透镜的焦距会变小
C．向水透镜中注水时，观察成像特点的变化，可以模拟近视眼的成因
D．蜡烛和水透镜位置不变，从水透镜中抽水时，光屏要向左移动才能再次得到清晰的像
8．将一个凸透镜正对太阳，在距离凸透镜15cm处得到一个最小、最亮的光斑。将一个物体放在此透镜前30cm处，则可在凸透镜的另一侧得到一个（　　）
A．倒立、放大的实像 B．倒立、缩小的实像
C．倒立、等大的实像 D．正立、放大的虚像
9．在“探究凸透镜成像的规律”时，将点燃的蜡烛放在距凸透镜18cm处，在透镜另一侧距离透镜30cm处的光屏上得到烛焰清晰的像。则下列相关说法正确的是（　　）
①光屏上成倒立、放大的虚像
②若蜡烛远离透镜，要使光屏上出现清晰的像，光屏应靠近透镜
③该透镜的焦距一定满足9cm④将远视镜片放在蜡烛和凸透镜之间，要使光屏上出现清晰的像，光屏远离透镜
A．只有①和③ B．只有②和④ C．只有②和③ D．只有①和④
10．小明在实验中将蜡烛从略大于一倍焦距处逐渐远离凸透镜，物距u随时间t的变化图像如图所示，则像距v与t的大致变化关系为图（　　）
A． B．
C． D．
11．将物体放在凸透镜的主光轴上，当物体离凸透镜的距离分别为18cm，12cm，4cm时，通过凸透镜依次可以得到缩小的实像、放大的实像、放大的虚像，则该凸透镜的焦距f的范围是（　　）
A．4cm＜f＜6cm B．6cm＜f＜9cm
C．8cm＜f＜12cm D．12cm＜f＜18cm
12．在探究凸透镜成像规律的实验中，将点燃的蜡烛放在凸透镜前某一位置时，恰好在凸透镜后30cm处的光屏上出现一个与蜡烛等大倒立的像；若将此蜡烛移至凸透镜前20cm处，此时，下列说法中正确的是（　　）
A．直接在光屏上成倒立、放大的实像
B．移动光屏，可接收到倒立、缩小的实像
C．投影仪应用了该次实验的成像规律
D．照相机应用了该次实验的成像规律
13．小红的爷爷用放大镜看书，通过放大镜看到的字仍不够大，要使字的像变得更大些，应采用的措施（　　）
A．书不动，放大镜适当贴进字些
B．书不动，放大镜适当远离字些
C．书、放大镜都不动，人眼远离字些
D．书、放大镜都不动，人眼靠近字些
14．某同学利用如图所示的器材做实验，先用焦距为10cm的凸透镜甲进行实验，在光屏上得到了烛焰清晰缩小的实像。接下来他将凸透镜甲改用焦距为20cm的凸透镜乙进行实验，要在光屏上得到烛焰清晰的像，下列操作可行的是（　　）
A．保持蜡烛和凸透镜的位置不变，将光屏向右移动
B．保持凸透镜和光屏的位置不变，将蜡烛向左移动
C．保持凸透镜的位置不变，将蜡烛和光屏均向左移动
D．保持蜡烛，凸透镜和光屏的位置不变，在蜡烛和凸透镜之间放一个合适的近视眼镜
二、填空题
15．如图所示是电影放映机及其成像原理图。为让观众在银幕上看到清晰的影像，应将胶片放在距离透镜______的位置（选填序号：①一倍焦距以内；②一倍焦距到二倍焦距之间；③二倍焦距以外）；银幕用表面粗糙的白色材料制成，其目的是使所有色光都能在其表面发生______（选填“镜面反射”或“漫反射”），让不同位置的观众都能看清银幕上的影像，同时尽可能的还原影像的真实色彩。
16．如图所示，小明用一个透镜看书上的一个英文单词，看到了两个字母“YS”的放大的像。该放大的像的成像原理与________（选填“放大镜”、“幻灯机”或“照相机“）的成像原理相同。
17．人眼的晶状体和角膜的共同作用相当于一个______（选填“凸”或“凹”）透镜；小明由于平时不注意用眼，患上了近视眼，如图所示，近视眼的矫正原理是______图。
18．我们观察摆在窗台上圆形鱼缸中水里的鱼，看起来比真实的鱼要大，是因为圆形的鱼缸相当于个________，看到的鱼是由于光折射现象而形成的________（选填“虚”、“实”）像。
19．为了尽可能避免新型冠状病毒性肺炎的交叉感染，广东警方利用测温5G警用巡逻机器人辅助日常巡逻，如图所示。这款机器人有5个高清摄像头，可实现全景无死角巡逻，能一次性测量10个人的体温，并识别过往人员是否戴口罩。机器人上的高清摄像头相当于一个 _____透镜，它能成 _____（选填“正立”或“倒立”）、缩小的 _____（选填“实像”或“虚像”），该机器人是利用 _____（选填“红外线”、“紫外线”或“可见光”）测量人体温度的。
三、作图题
20．请你将如图所示的凸透镜的光路补充完整。
21．如图所示，一条光线经平面镜反射后射向凹透镜，反射光线恰好与凹透镜的主光轴平行。请在图中画出：
（1）射向平面镜的入射光线;
（2）经过凹透镜的折射光线。
22．如图所示，点光源S发出的一条光线经平面镜反射后恰好经过凸透镜左侧焦点F。请画出：
（1）画出光线EF的入射光线；
（2）光线EF经凸透镜后的折射光线。
四、实验题(共0分)
23．小明用如图所示装置探究“凸透镜成像的规律”，已知凸透镜焦距为10cm。
（1）小明将蜡烛、凸透镜和光屏依次放在光具座上，点燃蜡烛后，调整它们的高度。使烛焰、凸透镜和光屏三者的中心大致在___________；
（2）蜡烛、光屏和凸透镜在光具座上的位置如图所示，光屏上成清晰的像（像未画出），生活中的___________（填“照相机”、“投影仪”或“放大镜”）就是利用了这个成像原理。若仅将蜡烛和光屏位置对调，则光屏上___________（选填“能”或“不能”）看到清晰的像；
（3）将图中的凸透镜换成焦距为20cm的凸透镜。保持蜡烛和凸透镜的位置不变，应将光屏向___________（选填“左”或“右”）移动才能得到清晰的像。
24．小龙利用焦距为10cm的凸透镜探究“凸透镜成像规律”，如图甲所示：
（1）正确安装和调整器材后，保持透镜位置不动，将蜡烛从贴近透镜的位置向焦点移动，同时移动光屏，光屏上一直出现的是___________（填“光斑”或“像”）；
（2）继续将蜡烛从焦点位置向远离透镜的方向移动，同时移动光屏发现：光屏上烛焰的像 ___________（填“变大”、“变小”或“不变”），从___________cm刻度线处开始，光屏上不再出现放大的像；
（3）通过实验得出：光屏上成放大的像时，物距u应满足___________（填“u2f”）；
（4）某次实验中将蜡烛放置在P处，光屏上所成的像在Q处，如图乙，现将蜡烛放置在Q处，根据___________原理，光屏上所成的像在P处。
参考答案：
1．A
2．B
3．B
4．A
5．A
6．C
7．D
8．C
9．C
10．C
11．B
12．C
13．B
14．A
15． ② 漫反射
16．放大镜
17． 凸 乙
18． 凸透镜 虚
19． 凸 倒立 实像 红外线
20．
21．
22．
23． 同一高度 照相机 能 右
24． 光斑 变小 30.0 光路可逆
