人教版物理九年级全一册 第十五章 电流和电路 单元测试（有答案）

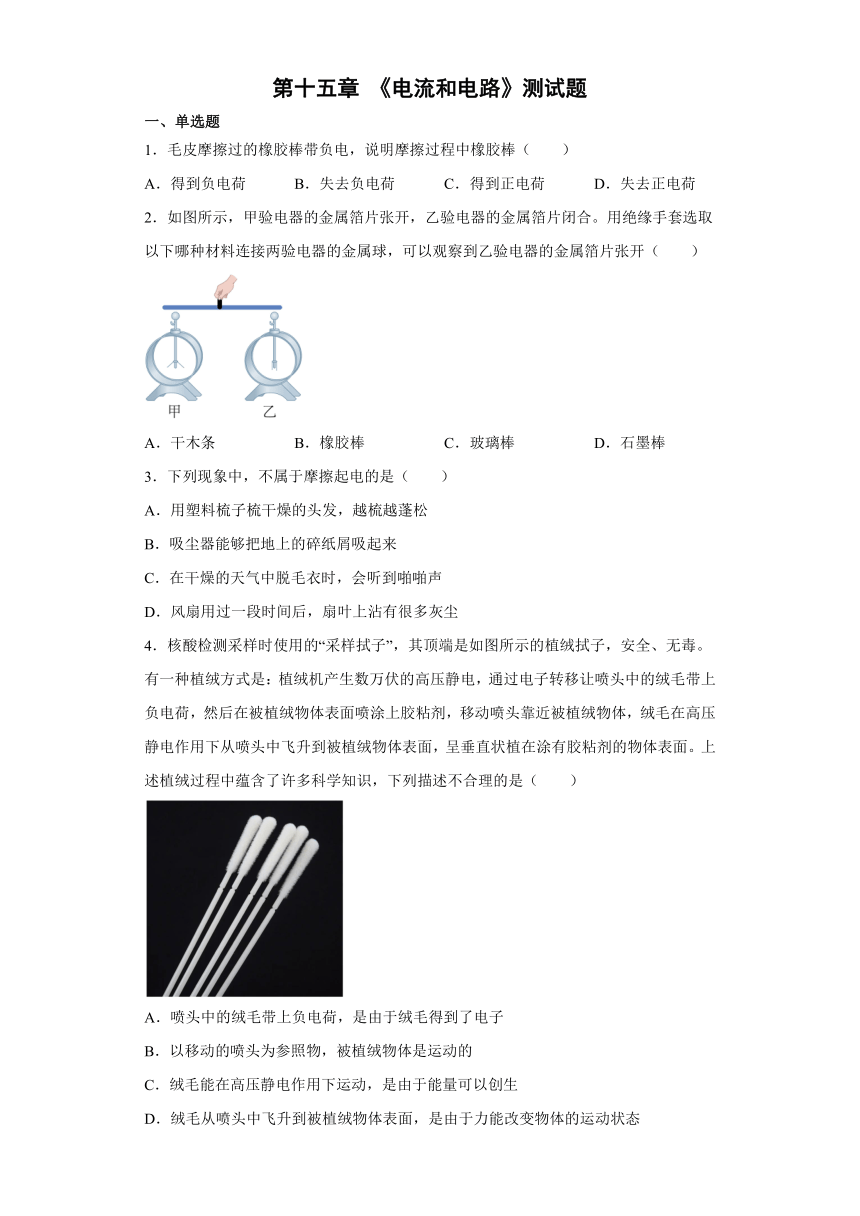

第十五章 《电流和电路》测试题
一、单选题
1．毛皮摩擦过的橡胶棒带负电，说明摩擦过程中橡胶棒（　　）
A．得到负电荷 B．失去负电荷 C．得到正电荷 D．失去正电荷
2．如图所示，甲验电器的金属箔片张开，乙验电器的金属箔片闭合。用绝缘手套选取以下哪种材料连接两验电器的金属球，可以观察到乙验电器的金属箔片张开（　　）
A．干木条 B．橡胶棒 C．玻璃棒 D．石墨棒
3．下列现象中，不属于摩擦起电的是（　　）
A．用塑料梳子梳干燥的头发，越梳越蓬松
B．吸尘器能够把地上的碎纸屑吸起来
C．在干燥的天气中脱毛衣时，会听到啪啪声
D．风扇用过一段时间后，扇叶上沾有很多灰尘
4．核酸检测采样时使用的“采样拭子”，其顶端是如图所示的植绒拭子，安全、无毒。有一种植绒方式是：植绒机产生数万伏的高压静电，通过电子转移让喷头中的绒毛带上负电荷，然后在被植绒物体表面喷涂上胶粘剂，移动喷头靠近被植绒物体，绒毛在高压静电作用下从喷头中飞升到被植绒物体表面，呈垂直状植在涂有胶粘剂的物体表面。上述植绒过程中蕴含了许多科学知识，下列描述不合理的是（　　）
A．喷头中的绒毛带上负电荷，是由于绒毛得到了电子
B．以移动的喷头为参照物，被植绒物体是运动的
C．绒毛能在高压静电作用下运动，是由于能量可以创生
D．绒毛从喷头中飞升到被植绒物体表面，是由于力能改变物体的运动状态

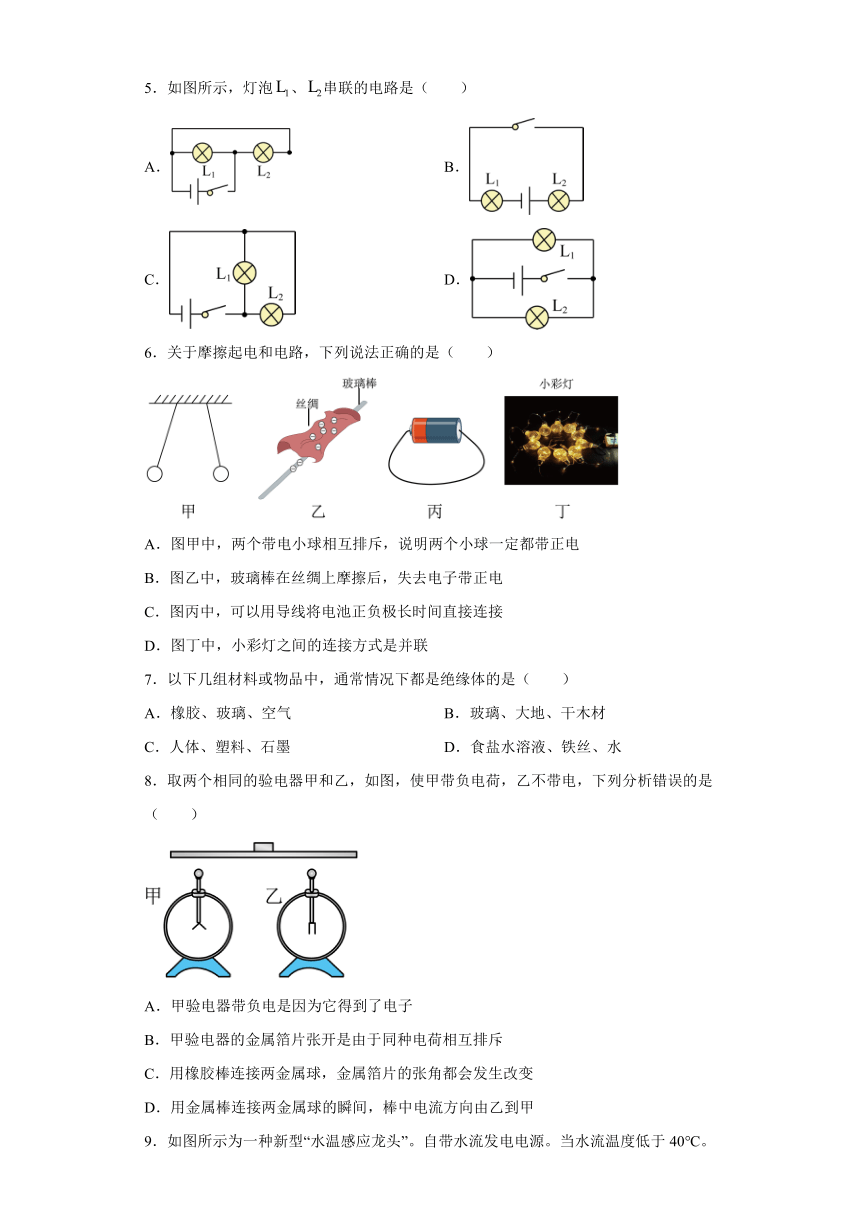

5．如图所示，灯泡、串联的电路是（　　）
A． B．
C． D．
6．关于摩擦起电和电路，下列说法正确的是（　　）
A．图甲中，两个带电小球相互排斥，说明两个小球一定都带正电
B．图乙中，玻璃棒在丝绸上摩擦后，失去电子带正电
C．图丙中，可以用导线将电池正负极长时间直接连接
D．图丁中，小彩灯之间的连接方式是并联
7．以下几组材料或物品中，通常情况下都是绝缘体的是（　　）
A．橡胶、玻璃、空气 B．玻璃、大地、干木材
C．人体、塑料、石墨 D．食盐水溶液、铁丝、水
8．取两个相同的验电器甲和乙，如图，使甲带负电荷，乙不带电，下列分析错误的是（　　）
A．甲验电器带负电是因为它得到了电子
B．甲验电器的金属箔片张开是由于同种电荷相互排斥
C．用橡胶棒连接两金属球，金属箔片的张角都会发生改变
D．用金属棒连接两金属球的瞬间，棒中电流方向由乙到甲

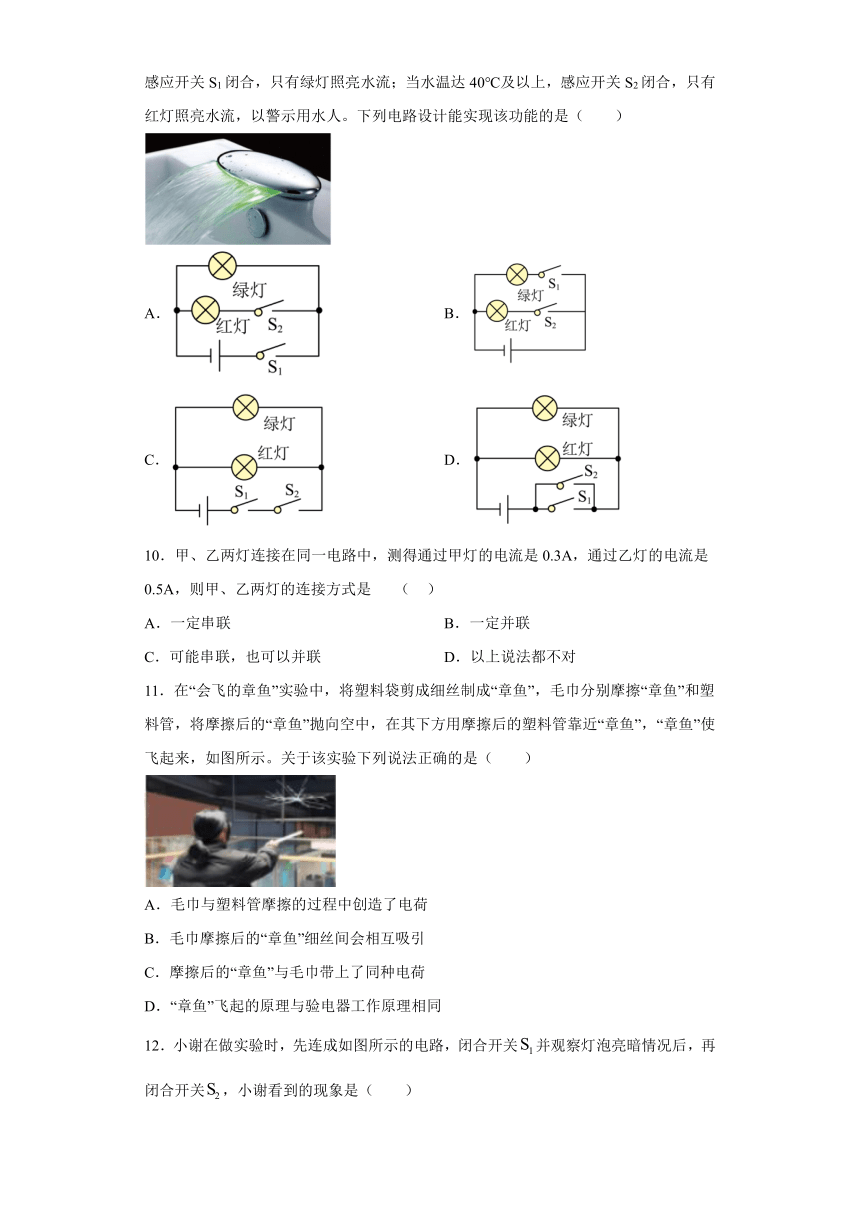

9．如图所示为一种新型“水温感应龙头”。自带水流发电电源。当水流温度低于40℃。感应开关S1闭合，只有绿灯照亮水流；当水温达40℃及以上，感应开关S2闭合，只有红灯照亮水流，以警示用水人。下列电路设计能实现该功能的是（　　）
A． B．
C． D．
10．甲、乙两灯连接在同一电路中，测得通过甲灯的电流是0.3A，通过乙灯的电流是0.5A，则甲、乙两灯的连接方式是 （ ）
A．一定串联 B．一定并联
C．可能串联，也可以并联 D．以上说法都不对
11．在“会飞的章鱼”实验中，将塑料袋剪成细丝制成“章鱼”，毛巾分别摩擦“章鱼”和塑料管，将摩擦后的“章鱼”抛向空中，在其下方用摩擦后的塑料管靠近“章鱼”，“章鱼”使飞起来，如图所示。关于该实验下列说法正确的是（　　）
A．毛巾与塑料管摩擦的过程中创造了电荷
B．毛巾摩擦后的“章鱼”细丝间会相互吸引
C．摩擦后的“章鱼”与毛巾带上了同种电荷
D．“章鱼”飞起的原理与验电器工作原理相同

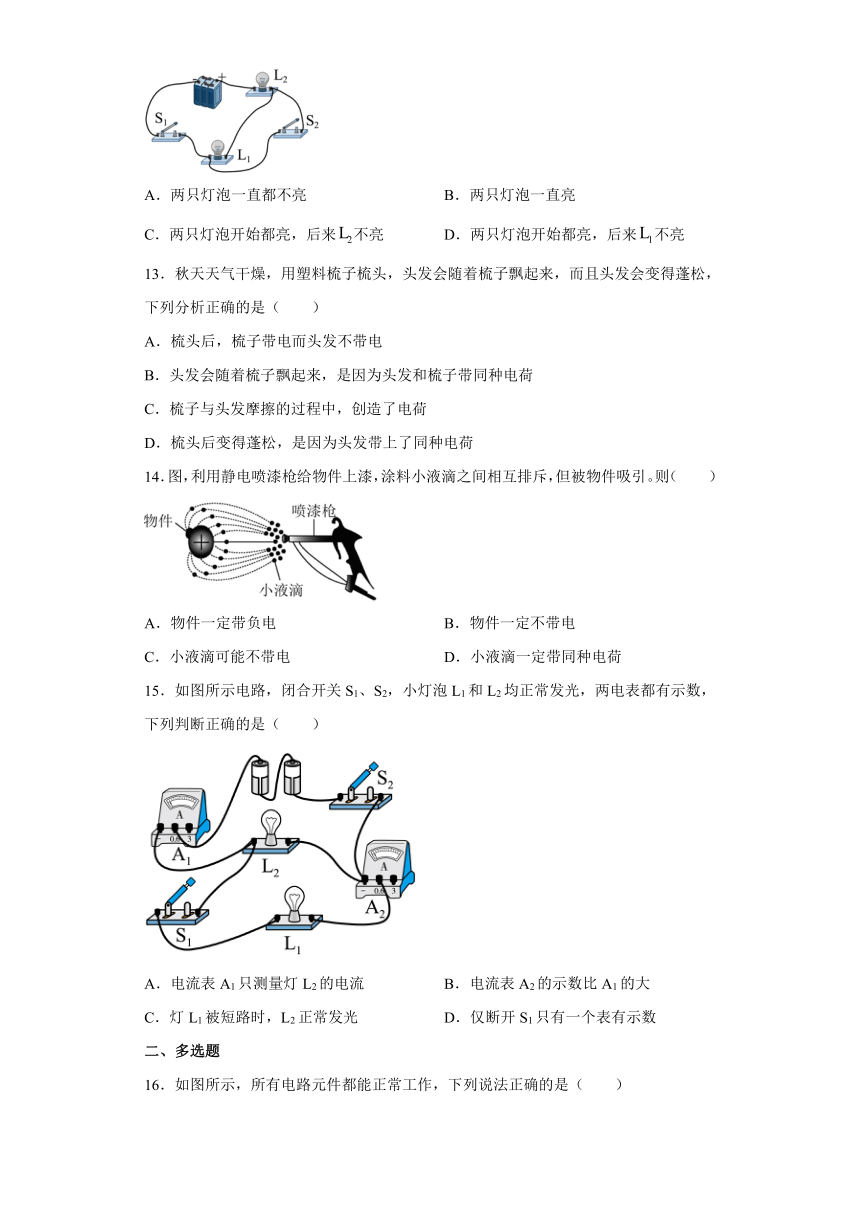

12．小谢在做实验时，先连成如图所示的电路，闭合开关并观察灯泡亮暗情况后，再闭合开关，小谢看到的现象是（　　）
A．两只灯泡一直都不亮 B．两只灯泡一直亮
C．两只灯泡开始都亮，后来不亮 D．两只灯泡开始都亮，后来不亮
13．秋天天气干燥，用塑料梳子梳头，头发会随着梳子飘起来，而且头发会变得蓬松，下列分析正确的是（　　）
A．梳头后，梳子带电而头发不带电
B．头发会随着梳子飘起来，是因为头发和梳子带同种电荷
C．梳子与头发摩擦的过程中，创造了电荷
D．梳头后变得蓬松，是因为头发带上了同种电荷
14．图，利用静电喷漆枪给物件上漆，涂料小液滴之间相互排斥，但被物件吸引。则（　　）
A．物件一定带负电 B．物件一定不带电
C．小液滴可能不带电 D．小液滴一定带同种电荷
15．如图所示电路，闭合开关S1、S2，小灯泡L1和L2均正常发光，两电表都有示数，下列判断正确的是（　　）
A．电流表A1只测量灯L2的电流 B．电流表A2的示数比A1的大
C．灯L1被短路时，L2正常发光 D．仅断开S1只有一个表有示数
二、多选题
16．如图所示，所有电路元件都能正常工作，下列说法正确的是（　　）
A．只闭合开关S1和S2时，电灯L1和L2并联，电流表测干路电流
B．只闭合开关S1和S2时，电流表测通过L1的电流
C．只闭合开关S3时，两灯都亮，电灯L1和L2串联
D．开关S1、S2和S3都闭合时，灯L1发光，L2短路
17．如图甲电路，闭合开关S后，两个灯泡都能发光，乙图为电流表A1指针的位置，如果电流表A2读数是0.6A，则下列说法正确的是（　　）
A．电流表A1的读数是0.3A
B．灯泡L1和L2并联
C．电流表A1一定连接“-、0.6”接线柱
D．通过灯L1的电流为0.9A
18．为减少石油消耗和降低二氧化碳排放，我国汽车工业的技术不断改革创新，近几年还将发展新能源汽车列入七大战略性新兴产业之中，肩负起中国“弯道超车”的历史重任。下列关于汽车的说法中正确的是（　　）
A．车载太阳电池板将光能转化为化学能
B．蓄电池充电时相当于电路中的电源
C．使燃料充分燃烧可提高发动机的效率
D．给轮胎放气减压胎内气体温度下降
19．在学校的第三届科技节上“新能源发明”项目中，有一组如图所示的作品，分别用柠檬和西红柿连着的液晶显示器，来自低年级的参观者们十分好奇。关于这个作品，下列说法正确的是（ ）
A．液晶显示器能够工作是因为有大量的质子发生定向移动
B．电路中电流的方向是“+”→“a”→“b”→“-”
C．柠檬能够作为电源是因为创造了电荷
D．水果电池工作时是将化学能转换成电能
20．如图甲所示，验电器A带负电，B不带电。用带有绝缘柄的金属棒把验电器A、B两金属球连接起来（如图乙所示），下列说法正确的是（　　）
A．金属棒中正电荷移动方向由B到A
B．金属棒中负电荷移动方向由B到A
C．验电器的原理是同种电荷相互排斥
D．金属棒瞬间电流方向由B到A
三、实验题
21．在“探究并联电路中电流关系”实验中：
（1）小明想测量通过灯泡L1的电流，连接的电路如图甲所示，其中有一根导线接错了，请你将错误的线打“×”，并画出正确的连线。( )
（2）正确连接电路后，闭合开关，电流表示数如图乙所示，则I1=___________。
（3）小明增加了两个电流表并且在两条支路更换不同规格灯泡完成三次实验，实验数据如表所示，通过实验，可以分析得出结论：在并联电路中，___________。
实验次数 支路电流I1/A 支路电流I2/A 干路电流I总/A
1 0.10 0.12 0.22
2 0.20 0.24 0.44
3 0.40 0.48 0.88
22．在“探究电荷间相互作用”的活动中，小明用丝绸摩擦过的有机玻璃棒、毛皮摩擦过的橡胶棒进行了如图所示实验。
（1）用丝绸摩擦过的有机玻璃棒能吸引带负电荷的纸屑，是因为有机玻璃棒带______电荷，有机玻璃棒带电是因为它_____（得到/失去）电子。
（2）本实验中不用金属棒做实验是因为金属是 _____（导体/绝缘体），摩擦所带电荷会通过人体导入大地。
（3）通过观察甲、乙、丙三图可发现，电荷间相互作用规律，相同电荷及不同电荷间相互作用规律 _____（相同/不同）。
（4）通过比较甲、乙实验得出的结论是 ____。
四、计算题
23．如图所示，当开关S闭合，A1表示数为0.3A，已知流过灯L1与L2的电流之比I1∶I2＝1∶2，求：
（1）流过L1的电流？
（2）电流表A的示数为多少？
24．在如图所示的电路中，和是两个不同规格的灯泡。问：
（1）只闭合时，若电流表的示数为，则通过和的电流分别是多少？
（2）只闭合时，若电流表的示数为，则通过和的电流分别是多少？
（3）当闭合和，断开时，若电流表的示数为，通过的电流为，则通过的电流是多少？
25．甲醛对人体的危害非常大，因此装修房屋时检测甲醛污染指数很重要。如图甲是一款甲醛检测仪的工作原理图，电源电压恒为3V，R是阻值为10Ω的定值电阻，R为可以感知甲醛污染指数的可变电阻，其阻值随甲醛污染指数的变化图像如图乙所示。当污染指数在50以下为轻度污染，50~100之间为中度污染，100以上为重度污染。求：
(1)污染指数为150时，电路中的电流为多少？
(2)电压表示数0.5V时，污染指数为多少？
26．如图所示，闭合开关S，A1 示数为 0.5 A，通过L3示数为 0.1 A，A3 示数为 0.7 A，求：
（1）通过灯 L1的电流；
（2）通过电流表A2的电流。
参考答案：
1．A2．D3．B4．C5．B6．B7．A8．C9．B10．B11．D12．D13．D14．D15．D16．AC17．BD18．CD19．BD20．CD
21． 0.32A 干路电流等于各支路电流之和22． 正 失去 导体 不同 同种电荷相互排斥
23．（1）0.3A；（2）0.9A
24．（1）0.6A，0A；（2）0.2A，0.2A；（3）0.3A
25．(1)0.1A；(2)50
26．（1）0.2A；（2）0.6A
