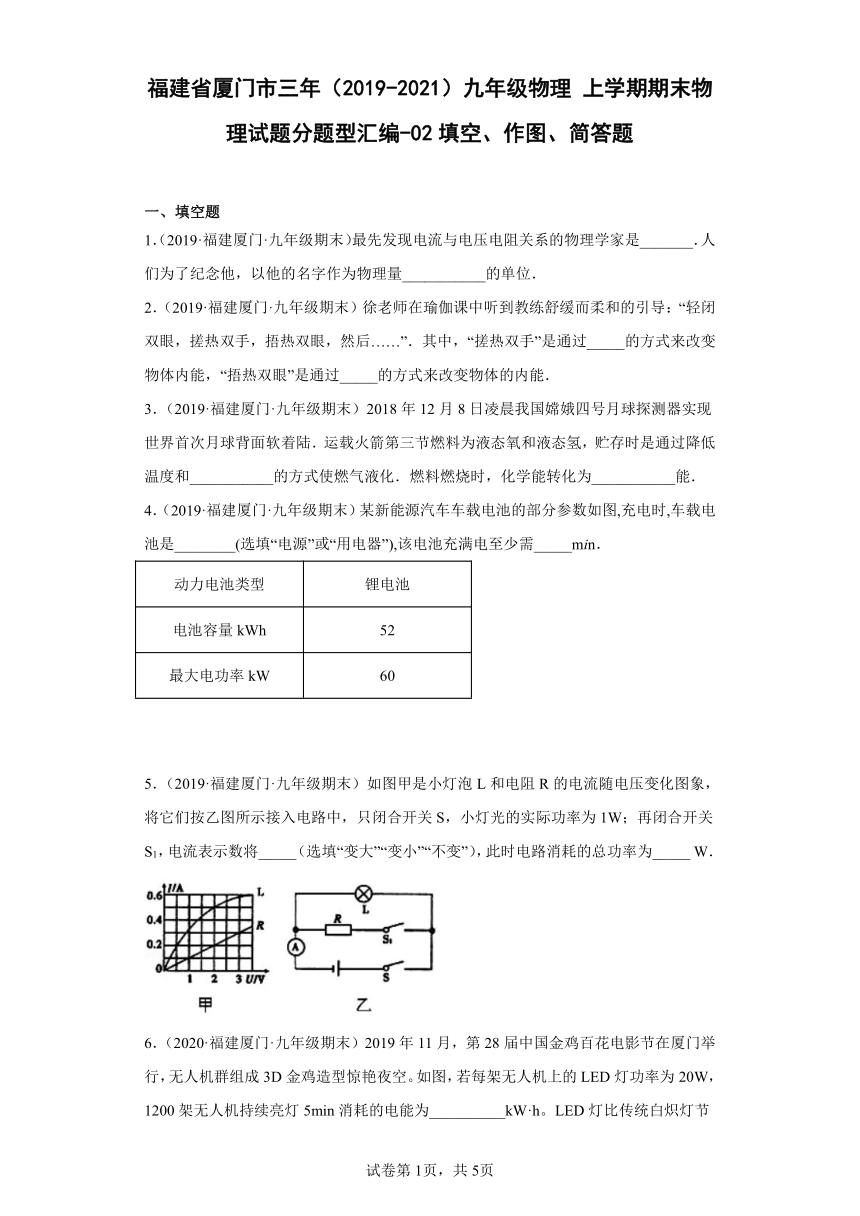

福建省厦门市三年（2019-2021）九年级物理上学期期末物理试题分题型汇编-02填空、作图、简答题（Word解析版）

福建省厦门市三年（2019-2021）九年级物理 上学期期末物理试题分题型汇编-02填空、作图、简答题
一、填空题
1．（2019·福建厦门·九年级期末）最先发现电流与电压电阻关系的物理学家是_______．人们为了纪念他，以他的名字作为物理量___________的单位．
2．（2019·福建厦门·九年级期末）徐老师在瑜伽课中听到教练舒缓而柔和的引导：“轻闭双眼，搓热双手，捂热双眼，然后……”．其中，“搓热双手”是通过_____的方式来改变物体内能，“捂热双眼”是通过_____的方式来改变物体的内能．
3．（2019·福建厦门·九年级期末）2018年12月8日凌晨我国嫦娥四号月球探测器实现世界首次月球背面软着陆．运载火箭第三节燃料为液态氧和液态氢，贮存时是通过降低温度和___________的方式使燃气液化．燃料燃烧时，化学能转化为___________能．
4．（2019·福建厦门·九年级期末）某新能源汽车车载电池的部分参数如图,充电时,车载电池是________(选填“电源”或“用电器”),该电池充满电至少需_____min．
动力电池类型 锂电池
电池容量kWh 52
最大电功率kW 60
5．（2019·福建厦门·九年级期末）如图甲是小灯泡L和电阻R的电流随电压变化图象，将它们按乙图所示接入电路中，只闭合开关S，小灯光的实际功率为1W；再闭合开关S1，电流表示数将_____（选填“变大”“变小”“不变”），此时电路消耗的总功率为_____ W．
6．（2020·福建厦门·九年级期末）2019年11月，第28届中国金鸡百花电影节在厦门举行，无人机群组成3D金鸡造型惊艳夜空。如图，若每架无人机上的LED灯功率为20W，1200架无人机持续亮灯5min消耗的电能为__________kW·h。LED灯比传统白炽灯节电70%，减少了将电能转化为_______能的比例。

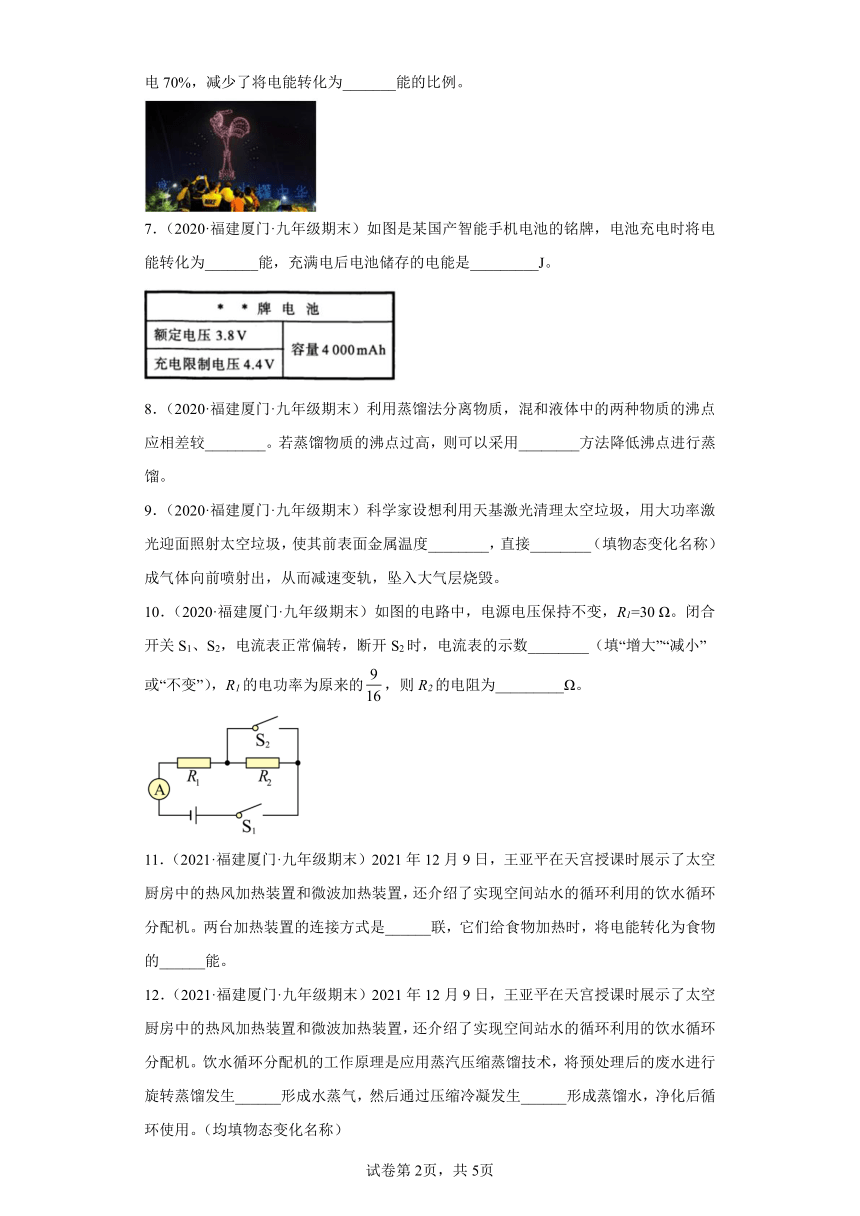

7．（2020·福建厦门·九年级期末）如图是某国产智能手机电池的铭牌，电池充电时将电能转化为_______能，充满电后电池储存的电能是_________J。
8．（2020·福建厦门·九年级期末）利用蒸馏法分离物质，混和液体中的两种物质的沸点应相差较________。若蒸馏物质的沸点过高，则可以采用________方法降低沸点进行蒸馏。
9．（2020·福建厦门·九年级期末）科学家设想利用天基激光清理太空垃圾，用大功率激光迎面照射太空垃圾，使其前表面金属温度________，直接________（填物态变化名称）成气体向前喷射出，从而减速变轨，坠入大气层烧毁。
10．（2020·福建厦门·九年级期末）如图的电路中，电源电压保持不变，R1=30 Ω。闭合开关S1、S2，电流表正常偏转，断开S2时，电流表的示数________（填“增大”“减小”或“不变”），R1的电功率为原来的，则R2的电阻为_________Ω。
11．（2021·福建厦门·九年级期末）2021年12月9日，王亚平在天宫授课时展示了太空厨房中的热风加热装置和微波加热装置，还介绍了实现空间站水的循环利用的饮水循环分配机。两台加热装置的连接方式是______联，它们给食物加热时，将电能转化为食物的______能。
12．（2021·福建厦门·九年级期末）2021年12月9日，王亚平在天宫授课时展示了太空厨房中的热风加热装置和微波加热装置，还介绍了实现空间站水的循环利用的饮水循环分配机。饮水循环分配机的工作原理是应用蒸汽压缩蒸馏技术，将预处理后的废水进行旋转蒸馏发生______形成水蒸气，然后通过压缩冷凝发生______形成蒸馏水，净化后循环使用。（均填物态变化名称）

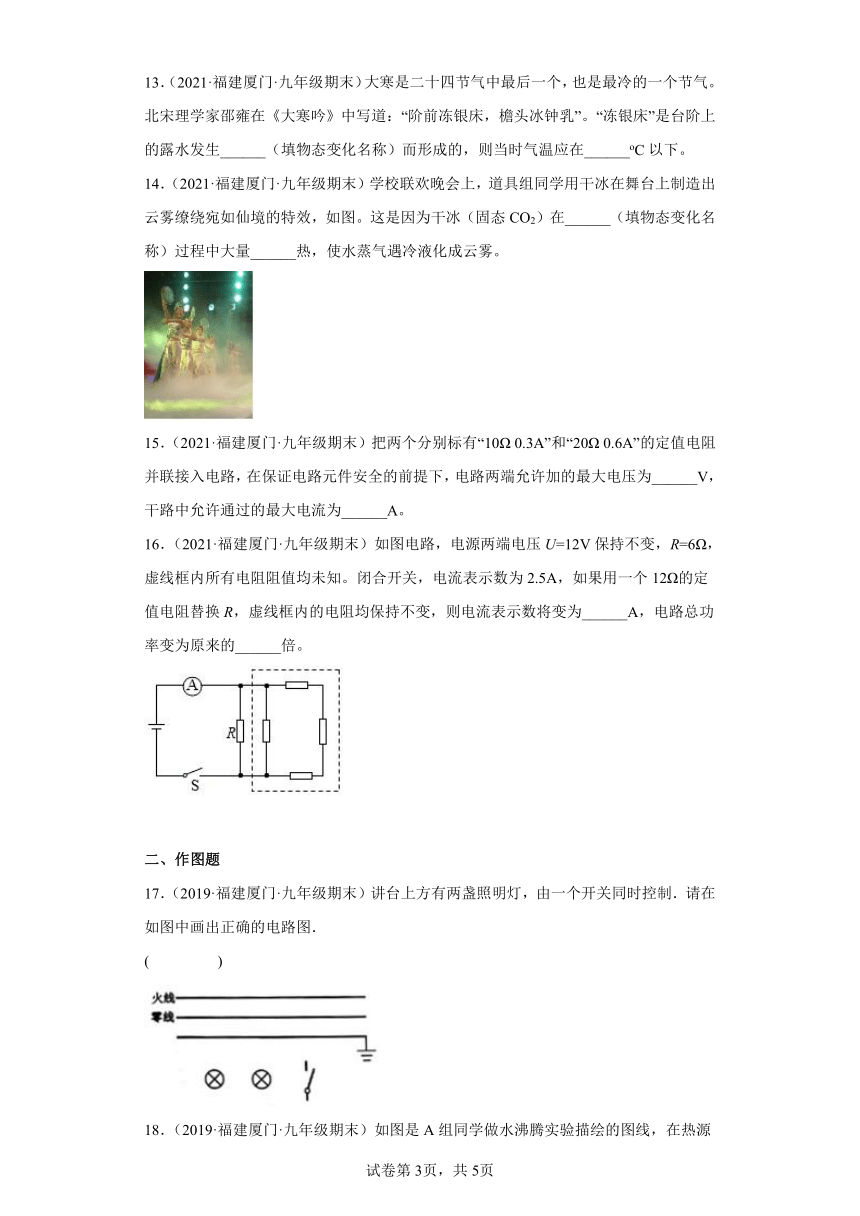

13．（2021·福建厦门·九年级期末）大寒是二十四节气中最后一个，也是最冷的一个节气。北宋理学家邵雍在《大寒吟》中写道：“阶前冻银床，檐头冰钟乳”。“冻银床”是台阶上的露水发生______（填物态变化名称）而形成的，则当时气温应在______oC以下。
14．（2021·福建厦门·九年级期末）学校联欢晚会上，道具组同学用干冰在舞台上制造出云雾缭绕宛如仙境的特效，如图。这是因为干冰（固态CO2）在______（填物态变化名称）过程中大量______热，使水蒸气遇冷液化成云雾。
15．（2021·福建厦门·九年级期末）把两个分别标有“10Ω 0.3A”和“20Ω 0.6A”的定值电阻并联接入电路，在保证电路元件安全的前提下，电路两端允许加的最大电压为______V，干路中允许通过的最大电流为______A。
16．（2021·福建厦门·九年级期末）如图电路，电源两端电压U=12V保持不变，R=6Ω，虚线框内所有电阻阻值均未知。闭合开关，电流表示数为2.5A，如果用一个12Ω的定值电阻替换R，虚线框内的电阻均保持不变，则电流表示数将变为______A，电路总功率变为原来的______倍。
二、作图题
17．（2019·福建厦门·九年级期末）讲台上方有两盏照明灯，由一个开关同时控制．请在如图中画出正确的电路图．
( )

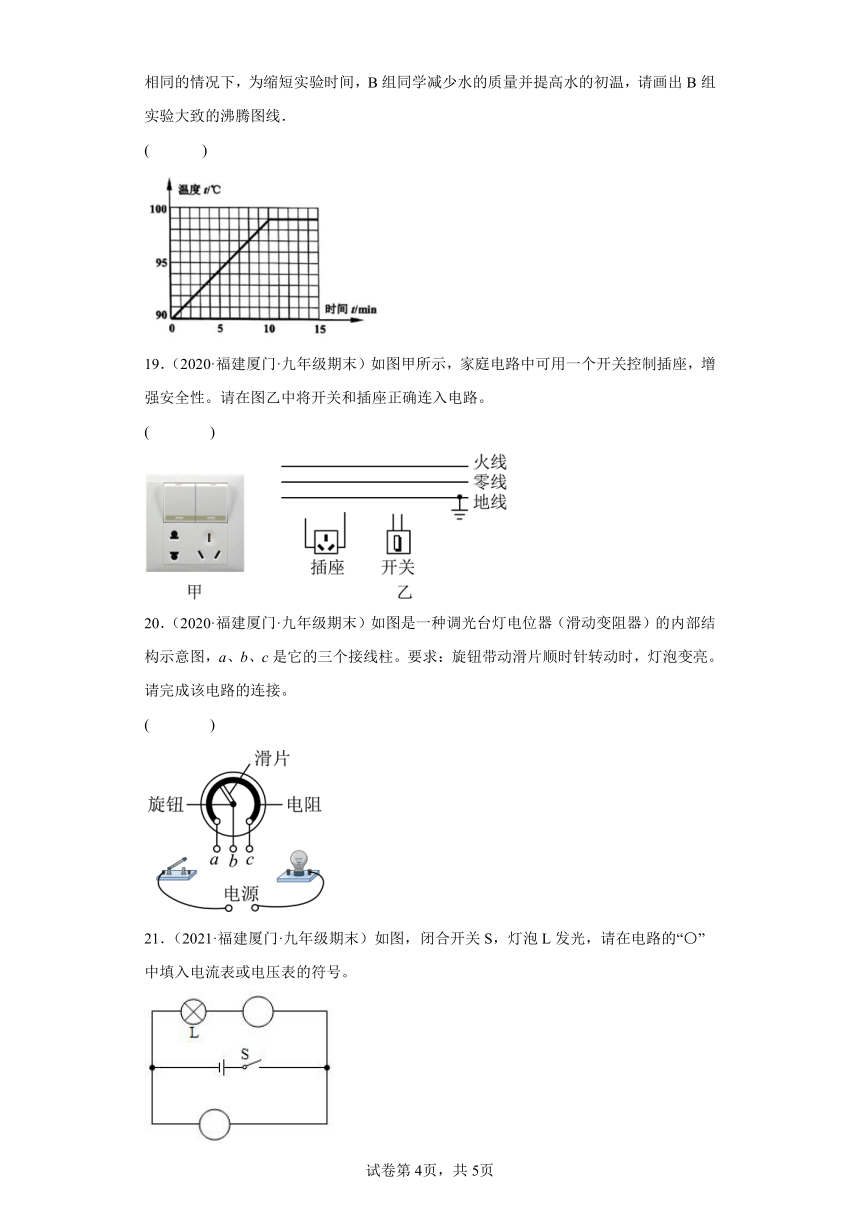

18．（2019·福建厦门·九年级期末）如图是A组同学做水沸腾实验描绘的图线，在热源相同的情况下，为缩短实验时间，B组同学减少水的质量并提高水的初温，请画出B组实验大致的沸腾图线．
( )
19．（2020·福建厦门·九年级期末）如图甲所示，家庭电路中可用一个开关控制插座，增强安全性。请在图乙中将开关和插座正确连入电路。
( )
20．（2020·福建厦门·九年级期末）如图是一种调光台灯电位器（滑动变阻器）的内部结构示意图，a、b、c是它的三个接线柱。要求：旋钮带动滑片顺时针转动时，灯泡变亮。请完成该电路的连接。
( )
21．（2021·福建厦门·九年级期末）如图，闭合开关S，灯泡L发光，请在电路的“〇”中填入电流表或电压表的符号。

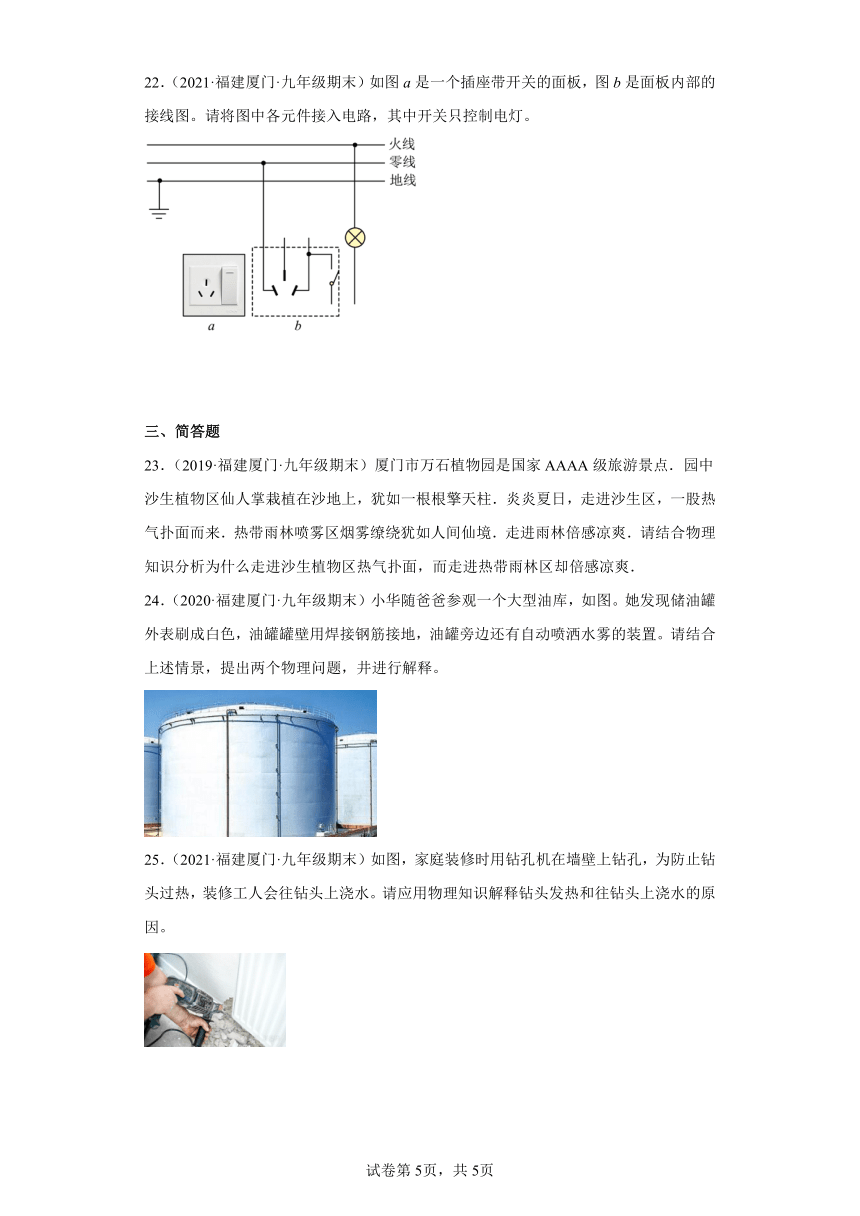

22．（2021·福建厦门·九年级期末）如图a是一个插座带开关的面板，图b是面板内部的接线图。请将图中各元件接入电路，其中开关只控制电灯。
三、简答题
23．（2019·福建厦门·九年级期末）厦门市万石植物园是国家AAAA级旅游景点．园中沙生植物区仙人掌栽植在沙地上，犹如一根根擎天柱．炎炎夏日，走进沙生区，一股热气扑面而来．热带雨林喷雾区烟雾缭绕犹如人间仙境．走进雨林倍感凉爽．请结合物理知识分析为什么走进沙生植物区热气扑面，而走进热带雨林区却倍感凉爽．
24．（2020·福建厦门·九年级期末）小华随爸爸参观一个大型油库，如图。她发现储油罐外表刷成白色，油罐罐壁用焊接钢筋接地，油罐旁边还有自动喷洒水雾的装置。请结合上述情景，提出两个物理问题，井进行解释。
25．（2021·福建厦门·九年级期末）如图，家庭装修时用钻孔机在墙壁上钻孔，为防止钻头过热，装修工人会往钻头上浇水。请应用物理知识解释钻头发热和往钻头上浇水的原因。
参考答案：
1． 欧姆 电阻【详解】德国物理学家欧姆最先通过实验归纳出一段导体中电流跟电压和电阻之间的定量关系,即：欧姆定律,为了纪念他作出的杰出贡献，人们将他的名字命名为电阻的单位．
2． 做功 热传递【分析】改变物体内能的方法有：
一、做功（对物体做功，物体的内能增加；物体对外做功，物体的内能减少）；
二、热传递．在改变物体内能上二者是等效的．
【详解】“搓热双手”，双手克服摩擦做功，机械能转化为手的内能，是通过做功的方式改变物体的内能．“捂热双眼”热量可以通过热传递的方式转移到眼部，因此是通过热传递的方式来改变眼的内能；
3． 压缩体积 内【详解】运载火箭第三节燃料为液态氧和液态氢，贮存时是通过降低温度和压缩体积的方式使燃气液化；燃料燃烧时，化学能转化为内能．
4． 用电器 52min【分析】电池在放电过程中是电源，而在充电过程中是用电器．已知电池容量和电功率，利用W=Pt可求充电时间．
【详解】电池充电时，电能转化为化学能，储存在电池内部，该过程需要消耗电能，所以相当于用电器．根据公式 W=Pt，该电池充满电至少需时间：t===h52min.
5． 变大 1.4【详解】（1）只闭合开关S时，电路为L的简单电路，电流表测通过L的电流；
由图象可知，，时，小灯光的实际功率为1W，说明电源电压为2V；
再闭合开关S1时，灯泡L与电阻R并联，电流表测干路电流；
因并联电路中各支路独立工作、互不影响，所以，通过L的电流不变，又因并联电路中各支路两端的电压相等；
由图象可知，2V时通过R的电流：，
因并联电路中干路电流等于各支路电流之和，所以，干路电流表的示数：
，
所以电流表示数的示数变大；
（2）此时电路消耗的总功率为：
．
6． 2 内【详解】[1]1200架无人机持续亮灯5min消耗的电能
W=Pt=1200×0.02kW×h=2kW·h；
[2]传统白炽灯主要电能转化为内能，LED灯主要将电能转化为光能，LED灯减少了将电能转化为内能的比例。
7． 化学 54720【详解】[1]电池充电时，消耗电能，产生化学能，将电能转化为化学能；
[2]充满电后电池储存的电能
W=UIt=3.8V×4A×3600s=54720J。
8． 大 降压（真空）【详解】[1]蒸馏是根据物质的沸点相差较大将互溶性的液态混合物进行分离；
[2]气压低，液体的沸点低，蒸馏物质的沸点过高，可以采用降压（真空）方法降低沸点进行蒸馏。
9． 升高（增大） 升华【详解】[1][2]用大功率激光迎面照射太空垃圾，把光能转化为内能，使其前表面金属温度升高，金属由固态变成气态，属于升华现象。
10． 减小 10【详解】[1]闭合开关S1、S2，R2被短路，只有R1接入电路，断开S2时，R1和R2串联，电路的电阻变大，电源电压不变，由I=可知通过电路的电流变小，电流表的示数变小；
[2]两种情况下R1的电功率之比：
，
，
电源的电压不变，所以
，
R2=10Ω。
11． 并 内【详解】[1]两台加热装置工作时互不影响，是并联的。
[2]它们给食物加热时，加热装置会消耗电能，将电能转化为食物的内能。
12． 汽化 液化【详解】[1][2]将预处理后的废水进行旋转蒸馏，水变成水蒸气，发生汽化现象，通过压缩冷凝，水蒸气变成水，发生液化现象。
13． 凝固 0【详解】[1][2]“冻银床”是台阶上的露水变成冰，属于凝固现象；水的凝固点为0℃，水能结冰，故当时的气温在0℃以下。
14． 升华 吸【详解】[1][2]干冰是固态的二氧化碳，在常温下会吸热迅速的升华变为二氧化碳气体，使空气中水蒸气放出热量液化成小水滴，形成云雾。
15． 3 0.45【详解】[1]标有“10Ω 0.3A”的定值电阻，允许通过的最大电流为0.3A，标有“20Ω 0.6A”的定值电阻，所允许通过的最大电流为0.6A，则两个定值电阻两端允许加的最大电压分别为
U1＝I1R1＝0.3A×10Ω＝3V
U2＝I2R2＝0.6A×20Ω＝12V
因为并联电路各支路两端的电压相等，所以为保证元件安全，并联电路两端的最大电压为3V。
[2]当并联电路两端的最大电压为3V时，通过标有“10Ω 0.3A”定值电阻的电流为I1＝0.3A，通过标有“20Ω 0.6A”定值电阻的电流为
所以干路中允许通过的最大电流为
I＝I1+I2′＝0.3A+0.15A＝0.45A
16． 1.5 0.6【详解】[1]根据电路图可知，R与虚线框内的电阻并联，电流表测干路电流，由 可得，电路的总电阻
虚线框内所有电阻的等效电阻为R′，由并联电路电阻的特点得
解得R′=24Ω。
用一个12Ω的定值电阻替换R，虚线框内的电阻均保持不变，此时虚线框部分电路通过的电流
通过R的电流
则干路的电流，即电流表示数将变为
I′=I1+I2=0.5A+1A=1.5A
[2]两次的总功率之比
P:P′=UI:(UI′)=I:I′=2.5A:1.5A=5:3
所以
P'=P=0.6P
即电路总功率变为原来的0.6倍。
17．【分析】家庭电路中的电灯是并联，一个开关控制两个电灯，则开关在干路上，且开关连在火线与电灯之间．
【详解】家庭电路中各个用电器是并联的，所以此电路2盏灯泡应并联；由题意可知，开关应串联在干路上同时控制两盏灯泡，且开关连在火线与电灯之间，灯泡的另一侧接在零线上．故画电路图如下图所示：
18．【详解】由题知，热源相同，相同时间放出的热量相同，B组同学减少水的质量并提高水的初温，故水从开始加热到沸腾所需时间较短，故图像如图中红色图线所示：
19．【详解】火线进开关，再和插座右孔连接，三孔插座上孔接地线，左孔接零线，如图所示：
20．【详解】顺时针旋转滑片时，灯泡变亮，说明电流变大，电源电压不变，根据R=可知：电路中电阻变小，则应连接接线柱b、c与灯泡串联后接入电路，如图所示：
21．【详解】如图，上面圈内电表与灯串联，为电流表；下面圈内电表与灯并联，为电压表，如图所示：
。
22．【详解】灯泡接法：火线首先过开关，然后进入灯泡，最后回到零线上，这样做可以保证当开关断开，没有电流经过灯泡，以免发生触电事故；三孔插座接法：三孔插座的上孔接地线、左孔接零线、右孔接火线；如下图所示：
23．见解析所示【详解】沙生植物区沙石多，沙石的比热容小，吸热升温快，所以热气扑面．热带雨林区，空气充满小水珠，水蒸发吸热，使周围温度降低，所以倍感凉爽．
24．见解析【详解】问：油罐外表为什么刷成白色？
答：外表刷成白色，更好的反射太阳光，避免吸热过多，油温过高，引燃油料。
问：油罐罐壁为什么用焊接钢筋接地？
答：接地可以将油和罐所带的电荷及时导入大地，防止电荷积累过多，产生电火花，引燃油料。
问：自动喷洒水雾装置的作用是什么？
答：水雾汽化（蒸发）成水蒸气，吸收热量，使油罐温度降低。
25．见解析【详解】答：（1）家庭装修时用钻孔机在墙壁上钻孔时，钻头和墙相互摩擦，机械能转化为内能，钻头内能增大，温度升高，故钻头会发热。
（2）往钻头上浇水，因水的比热容大，则在其它条件相同时水能吸收更多的热量；同时水遇到温度较高的钻头时会发生汽化现象，汽化吸热，从而使钻头的温度降低，避免钻头烧坏。
