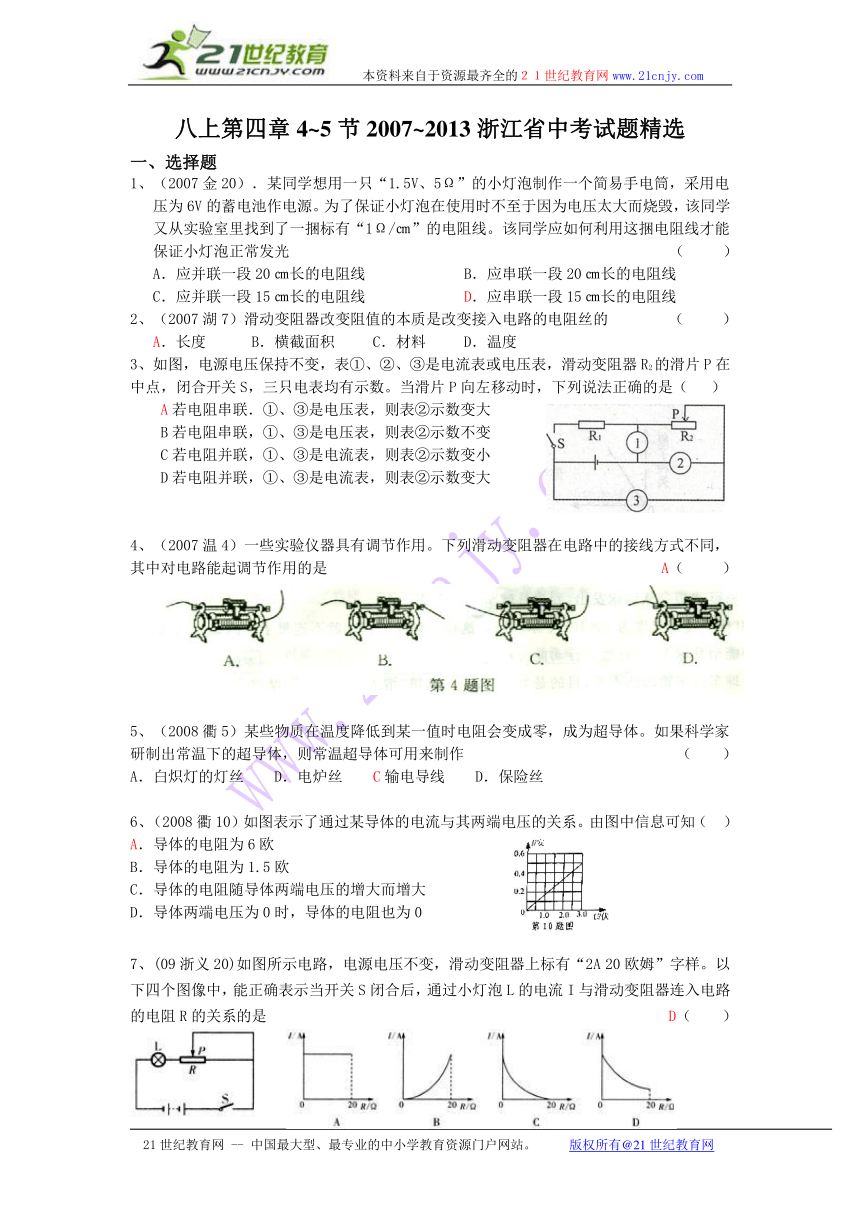

八上第四章4~5节2007~2013浙江省中考试题精选
一、选择题
1、（2007金20）．某同学想用一只“1.5V、5Ω”的小灯泡制作一个简易手电筒，采用电压为6V的蓄电池作电源。为了保证小灯泡在使用时不至于因为电压太大而烧毁，该同学又从实验室里找到了一捆标有“1Ω/㎝”的电阻线。该同学应如何利用这捆电阻线才能保证小灯泡正常发光 （ ）
A．应并联一段20㎝长的电阻线 B．应串联一段20㎝长的电阻线
C．应并联一段15㎝长的电阻线 D．应串联一段15㎝长的电阻线
2、（2007湖7）滑动变阻器改变阻值的本质是改变接入电路的电阻丝的 （ ）
A．长度 B．横截面积 C．材料 D．温度
3、如图，电源电压保持不变，表①、②、③是电流表或电压表，滑动变阻器R2的滑片P在中点，闭合开关S，三只电表均有示数。当滑片P向左移动时，下列说法正确的是（ ）
A若电阻串联．①、③是电压表，则表②示数变大
B若电阻串联，①、③是电压表，则表②示数不变
C若电阻并联，①、③是电流表，则表②示数变小
D若电阻并联，①、③是电流表，则表②示数变大
4、（2007温4）一些实验仪器具有调节作用。下列滑动变阻器在电路中的接线方式不同，其中对电路能起调节作用的是 A（ ）
5、（2008衢5）某些物质在温度降低到某一值时电阻会变成零，成为超导体。如果科学家研制出常温下的超导体，则常温超导体可用来制作 （ ）
A．白炽灯的灯丝 D．电炉丝 C输电导线 D．保险丝
6、（2008衢10）如图表示了通过某导体的电流与其两端电压的关系。由图中信息可知（ ）
A．导体的电阻为6欧
B．导体的电阻为1.5欧
C．导体的电阻随导体两端电压的增大而增大
D．导体两端电压为0时，导体的电阻也为0
7、(09浙义20)如图所示电路，电源电压不变，滑动变阻器上标有“2A 20欧姆”字样。以下四个图像中，能正确表示当开关S闭合后，通过小灯泡L的电流I与滑动变阻器连入电路的电阻R的关系的是 D（ ）

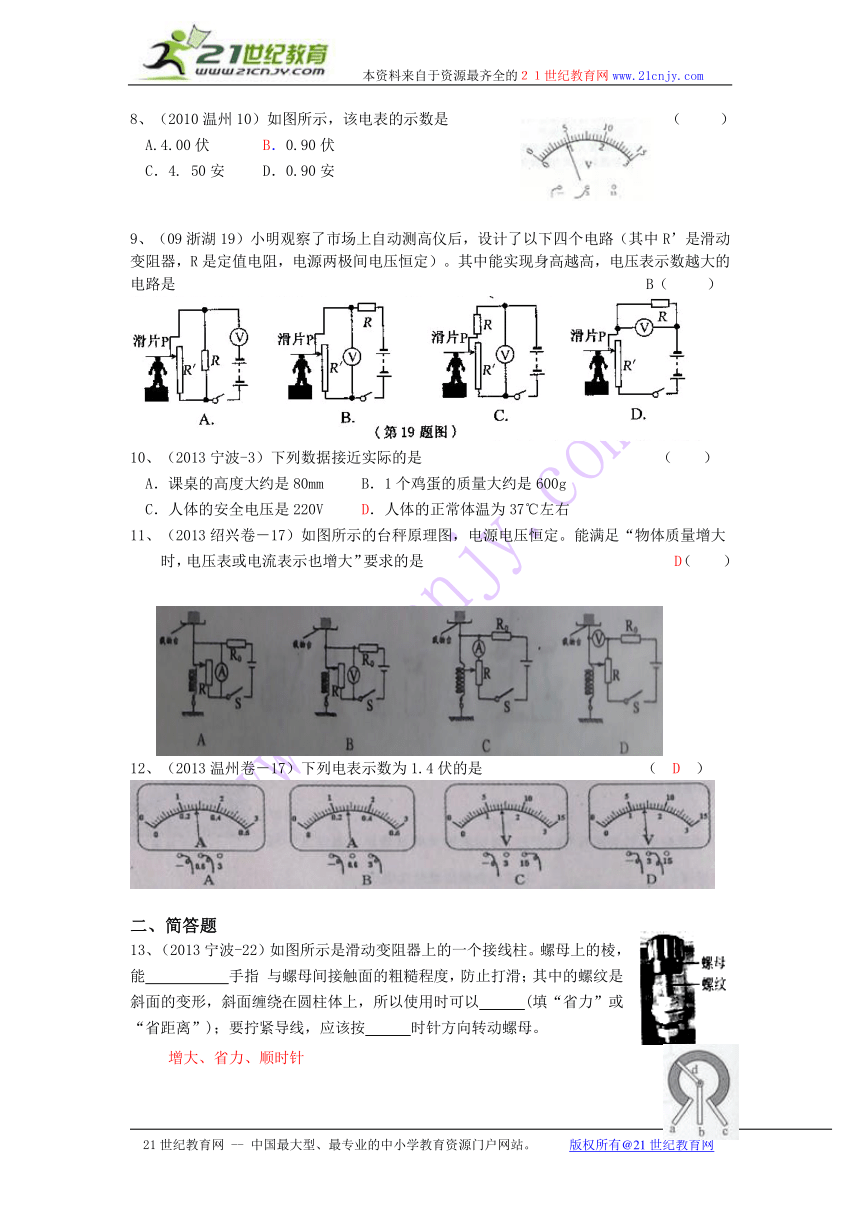

8、（2010温州10）如图所示，该电表的示数是 （ ）
A.4.00伏 B．0.90伏
C．4. 50安 D．0.90安
9、（09浙湖19）小明观察了市场上自动测高仪后，设计了以下四个电路（其中R’是滑动变阻器，R是定值电阻，电源两极间电压恒定）。其中能实现身高越高，电压表示数越大的电路是 B（ ）
10、（2013宁波-3）下列数据接近实际的是 （ ）
A．课桌的高度大约是80mm B．1个鸡蛋的质量大约是600g
C．人体的安全电压是220V D．人体的正常体温为37℃左右
11、（2013绍兴卷－17）如图所示的台秤原理图，电源电压恒定。能满足“物体质量增大时，电压表或电流表示也增大”要求的是 D（ ）21*y
12、（2013温州卷－17）下列电表示数为1.4伏的是 （ D ）21
二、简答题
13、（2013宁波-22）如图所示是滑动变阻器上的一个接线柱。螺母上的棱，能 手指 与螺母间接触面的粗糙程度，防止打滑；其中的螺纹是斜面的变形，斜面缠绕在圆柱体上，所以使用时可以 (填“省力”或“省距离”)；要拧紧导线，应该按 时针方向转动螺母。
增大、省力、顺时针
14、（2013湖州卷-26）如图为旋转式变阻器的结构图，a、b、c为变阻器的三个接线柱，d为旋钮触片。将该变阻器接入电路中调节灯泡的亮度，当顺时针旋转旋钮触片时，灯泡变亮，则应连接接线柱　　　　（选填“a”、“b”、“c”或“a、c”）和灯泡　　　　联后接入电路中。
2bc 串联1*BB
15、（2013温州-27）碳单质包括金刚石、石墨等，与我们的生产生活密切相关．
(1)石墨具有导电性，可以用作电极。小明想验证石墨的导电性，设计了下图甲所示的电路．闭合开关S，当滑动变阻器滑片P 向a 端移动时，电流表的示数将变_________
(2)钻石是一类金刚石，其璀璨夺目的效果离不开切割加工技术．下图乙是不同加工方式所得的钻石样品及其检验的光路示意图．在相同光照条件下，从正面观察，哪种钻石样品最亮？请对此作出判断并说明理由：__________________
(1)大
(2)A, 同样的入射光经样品A 多次反射和折射后，从正面射出的光最强
三、探究题
16、（2007温31）小灯泡的电阻受温度影响较大，而电流的大小会影响电阻的温度，那么小灯泡的电阻大小与通过的电流有什么关系呢 小亮选择一个规格为“4．8V”的小灯泡，按如下电路图连接电路进行测量，测量结果如下表。实验中电源电压保持6V不变。
(1)分析下表的实验数据，可以得出通过小灯泡的电流越大，其电阻就 ；
实验次数 1 2 3 4 5
电压/V 1 1.5 2.0 2.5 3.0
电流/A 0.20 0.26 0.30 0.34 0.37
电阻/Ω 5.0 5.77 6.67 7.35 8.11
(2)比较第2次与第4次实验，第 次实验小灯泡较亮；
(3)实验室有三种规格的滑动变阻器：甲(15Ω 1A)、乙(20Ω 1．5A)、丙(30Ω 1A)。分析小亮的实验，你认为小亮选择了 滑动变阻器。
（1）越大；（2）4；（3）丙．
17、（2007衢27）两实验小组使用相同规格的元件，按图示电路进行同一实验(其中a、b、c、d、e为滑动变阻器上五个间距相等的位置，a、e为滑动变阻器上的两个端点)。电源电压U=3V ，电阻R=1Ω，滑动变阻器的最大阻值为4Ω。首先他们将滑动变阻器的滑片P置于a ，然后闭合开关,他们将滑动变阻器的滑片P分别置于a、b、c、d、e五个位置，把相应的电流表示数记录在表一、表二中。对比两组数据，发现电流表示数不完全相同。经检查，发现其中一个实验组使用的滑动变阻器发生了断路。
表一(第一实验组)
P的位置 a b c d e
电流表的示数(A) 0 0 1.00 1.50 3.00
表二(第二实验组)
P的位置 a b c X d e
电流表的示数(A) 0.60 0.75 1.00 1.50 3.00
请分析回答下列问题：
⑴滑动变阻器发生断路的是第 实验组；断路发生在滑动变阻器 段(从ab、bc、cd、de中选择)。
⑵表二中，滑片P在X (X是c、d之间的某一点)处时，电流表示数的可能值为 。
(A) 0.70A (B) 0.85A (C)1.20A (D) 2.00A
（1）二，d-e；．
（2）D．
18、（2008金34）某校同学为了探究金属热电阻的阻值与温度的关系，他们选择了蓄电池、两只电流表A1和A2（大量程均为0～0．6A)、滑动变阻器R1、定值电阻R0=30欧、控温装置、开关等器材，设计了图甲所示的电路并进行了有关实验，所得数据见下表：
t／℃ 0 10 20 30 40 50
R0／欧 30 40 50 60 90 140
(1)根据图甲的电路图进行实物线路连接(控温装置未画出)，现在还有一条导线没有连接， 在答题纸的图丙中，请你用钢笔或签字笔画线代替导线把它连上。
(2)某次实验中电流表A1的示数如图乙所示，则读数为 安。
(3)分析表中数据，可以得出金属热电阻的阻值随温度的升高而 (填“减小”或“增大”或“不变”)。
(4)实验过程中，在某一温度下，电流表Al的读数为0．26安，电流表A2的读数为0.18
安，此时金属热电阻的阻值为 欧。
(5)若在实验过程中，由于某一个电阻发生故障造成电流表A1有示数、电流表A2无示数，则发生的故障可能有 。
（1）A1由题目中的表盘知，A1选择0～0.6A量程，A1在干路上，连接在R2支路和R0支路的合点与电源负极之间，
合点在R2与R0的连接处，把R2或R0的左接线柱与电流表的“0.6”接线柱连接，如图：
（2）电流表选择0～0.6A量程，每一个大格代表0.2A，每一个小格代表0.02A，电流为0.28A．
（3）从表格分析，温度逐渐升高，金属热电阻的阻值逐渐增大．
（4）67.5Ω．
（5）A1有示数，干路连通，A2无示数，要么R0的支路断路，要么R0整个支路短路．
19、（2012温州30）科学兴趣小组为了探究导电液体在体积相同时，其电阻与长度的关系。于是选取一段可拉伸的乳胶管（乳胶管是绝缘体），灌满某种导电液体，两端用金属塞堵住管口，形成一段长为10厘米的封闭液柱。选择合适的电压表、电流表、滑动变阻器、电源等器材连接电路如图，电源电压保持12伏不变。
(1)闭合开关前，滑动变阻器的滑片应处在 端。
实验次数 1 2 3 4
液柱长度L/厘米 10 15 20 25
液柱电阻R/欧 300 670 1204 1870
(2)闭合开关，移动滑动变阻器的滑片，当电压表示数为9伏时，记录第1次电流表示数并计算出液柱的电阻。将乳胶管均匀拉长，重复上述实验，数据记录如右表。实验中第1次电流表的示数应是 安。
(3)查阅资料得知：当材料和横截面积一定时，导体的电阻与其长度成正比。但是通过多次实验发现，当液柱长度变为原来2倍时，其电阻大大超过原来的2倍。请对此作出合理的解释： 。
(1)A（或左）
(2)0. 03
(3)乳胶管被拉长的过程中液柱的横截面积变小，而横截面积变小也会导致液柱电阻变大
第27题图
