5.1透镜课件 2022-2023学年人教版八年级上册物理(共15张PPT)

(共15张PPT)
5.1透镜

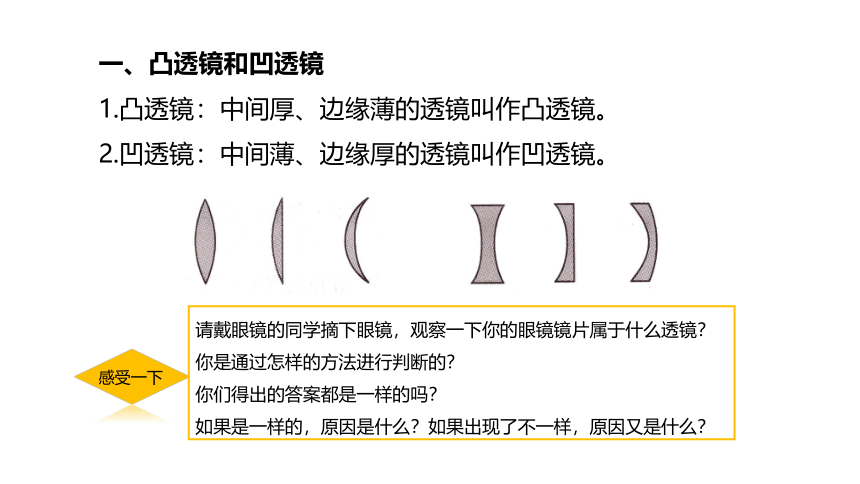

一、凸透镜和凹透镜
1.凸透镜：中间厚、边缘薄的透镜叫作凸透镜。
2.凹透镜：中间薄、边缘厚的透镜叫作凹透镜。
感受一下
请戴眼镜的同学摘下眼镜，观察一下你的眼镜镜片属于什么透镜？
你是通过怎样的方法进行判断的？
你们得出的答案都是一样的吗？
如果是一样的，原因是什么？如果出现了不一样，原因又是什么？
一、凸透镜和凹透镜
3.主光轴和光心
（1）通过两个球面球心的直线叫做主光轴，简称主轴。
（2）主光轴上有个特殊的点，通过这个点的光传播方向不变，这个点叫作透镜的光心。可以认为薄透镜的光心就在透镜的中心。

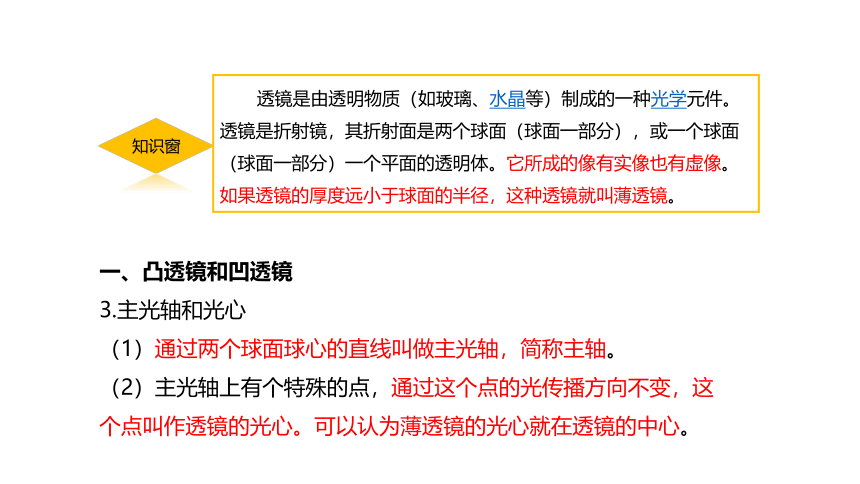

知识窗
透镜是由透明物质（如玻璃、水晶等）制成的一种光学元件。透镜是折射镜，其折射面是两个球面（球面一部分），或一个球面（球面一部分）一个平面的透明体。它所成的像有实像也有虚像。如果透镜的厚度远小于球面的半径，这种透镜就叫薄透镜。
C1
C2
主光轴
光心(O)

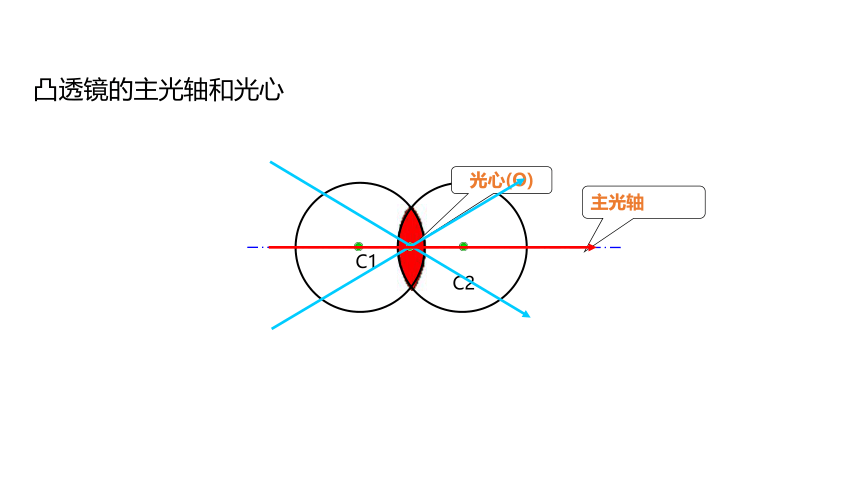

凸透镜的主光轴和光心
C2
C1
主光轴
光心(O)

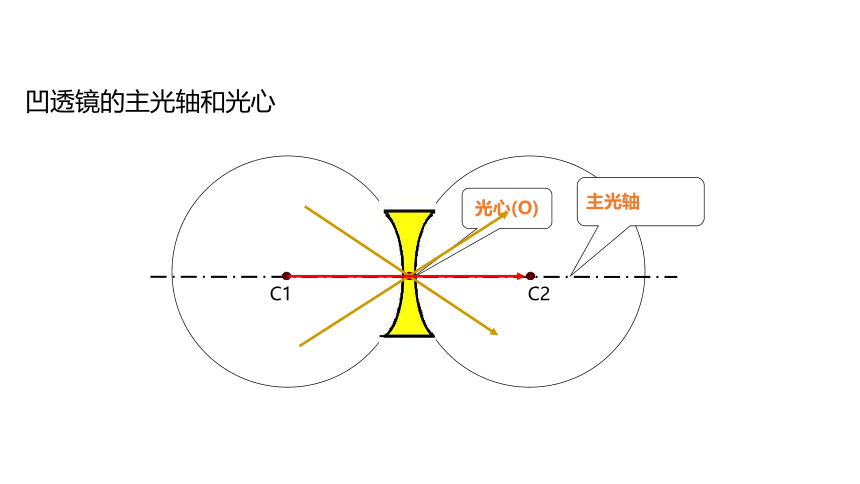

凹透镜的主光轴和光心

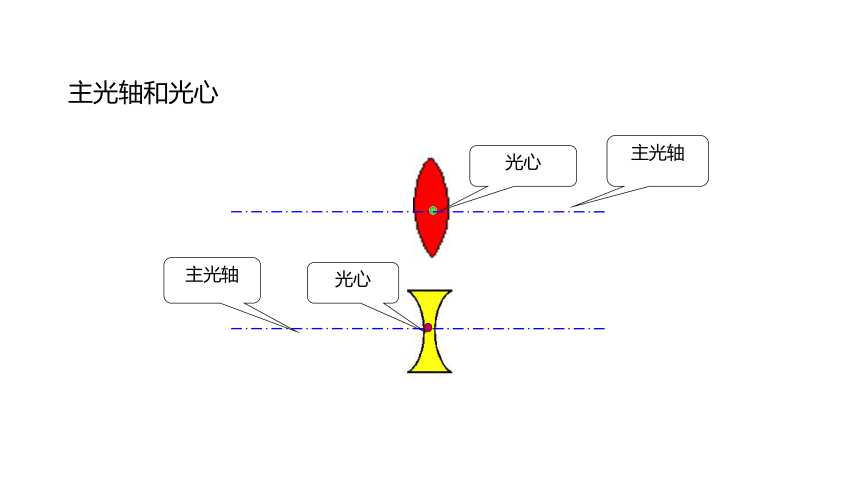

主光轴和光心
光心
主光轴
光心
主光轴

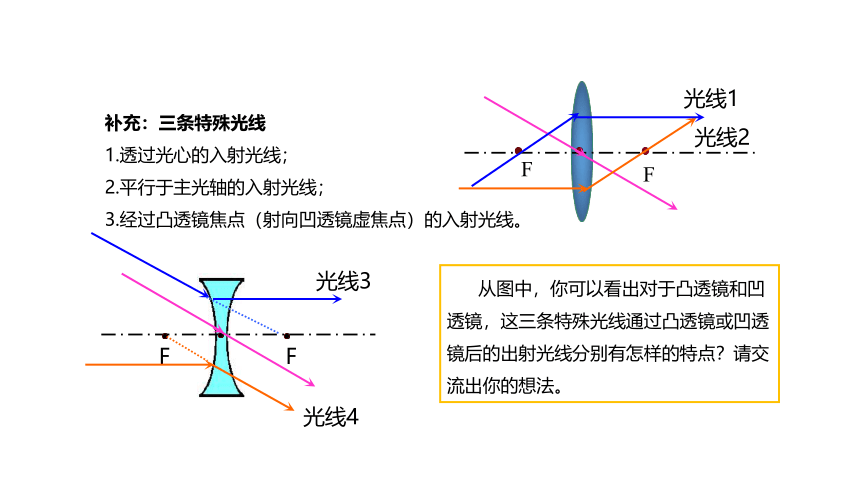

补充：三条特殊光线
1.透过光心的入射光线；
2.平行于主光轴的入射光线；
3.经过凸透镜焦点（射向凹透镜虚焦点）的入射光线。
F
F
光线1
光线2
F
F
光线3
光线4
从图中，你可以看出对于凸透镜和凹透镜，这三条特殊光线通过凸透镜或凹透镜后的出射光线分别有怎样的特点？请交流出你的想法。
二、透镜对光的作用
做一做
把一只放大镜正对着太阳光，再把一张纸放在它的另一侧，调整放大镜与纸的距离，纸上会出现一个很小很亮的光斑。观察这个实验现象，思考：这个实验体现了凸透镜对太阳光的怎样的作用？
探究1：用平行于主光轴的光线通过凸（凹）透镜观察现象
探究透镜对光线的作用
5.1透镜
探究实验
1、用平行于主光轴的光线通过凸（凹）透镜，观察光通过 透镜的偏折方向。
2、将观察到的现象用光路图表示出来
探究2：用发散光依次通过凸（凹）透镜观察现象
活动三、 探究透镜对光线的作用
5.1透镜
探究实验
1、用几束光线分别通过凸透镜和凹透镜，观察光分别通过透镜的偏折方向。
2、完成导学案上相应作图路图。
探究3：用会聚光依次通过两种透镜观察现象
活动三、 探究透镜对光线的作用
5.1透镜
探究实验
1、用几束会聚的光通过凸透镜和凹透镜，观察光通过透镜的偏折方向。
2、完成导学案上相应作图路图。
凸透镜对所有的光线都有会聚作用，所以凸透镜会聚透镜，光线经凸透镜折射后靠近主光轴。
实验结论
5.1透镜
探究实验
凹透镜对所有的光线都有发散作用，所以凸透镜发散透镜，光线经凸透镜折射后远离主光轴。
Ｆ
Ｆ
1.完成下列光路图
Ｆ
Ｆ
Ｆ
Ｆ
试一试
F
F
F
F
F
F
F
F
A
B
C
D
2、下列四个图是光线经过凸透镜的光路图，正确的是（ ）
A
B
D
小结
透镜
透镜的种类
凸透镜
定义：中间厚、边缘簿的透镜
符号：
凹透镜
定义:中间簿、边缘厚的透镜
符号：
透镜的作用
凸透镜对光有会聚作用
凹透镜对光有发散作用
