5.3 凸透镜成像的规律

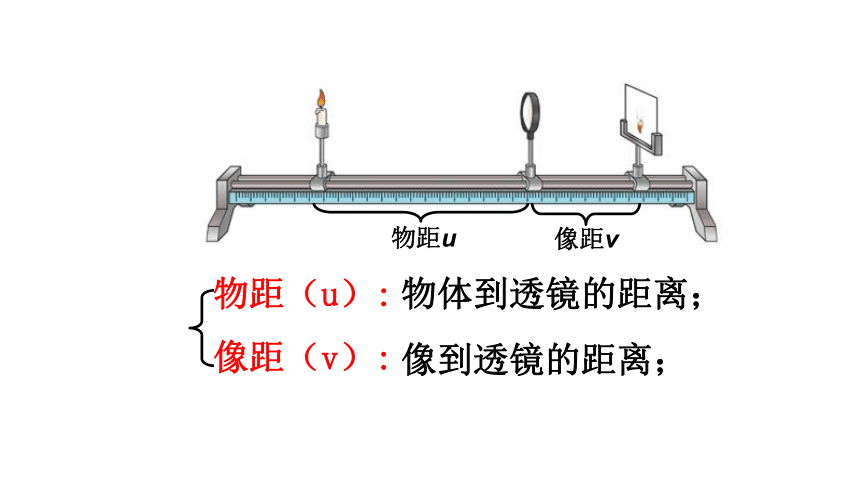

物距u
像距v
物体到透镜的距离；
像距（v）:
像到透镜的距离；
物距（u）:

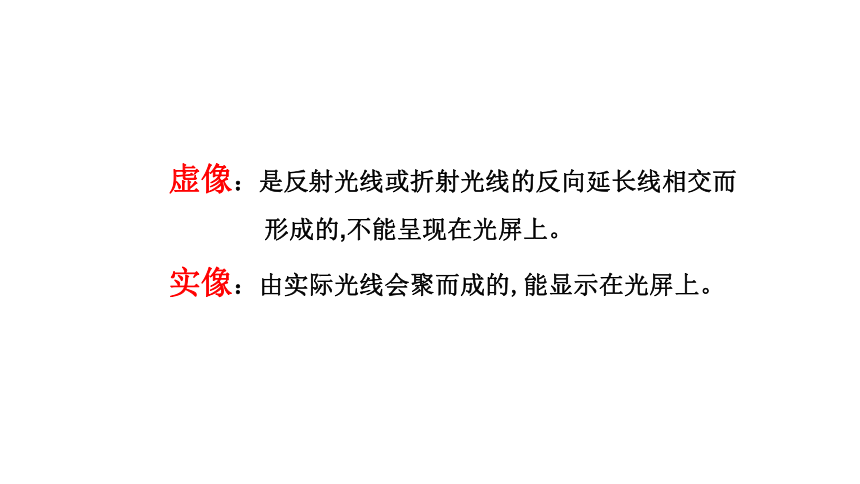

虚像：是反射光线或折射光线的反向延长线相交而
形成的,不能呈现在光屏上。
实像：由实际光线会聚而成的,能显示在光屏上。

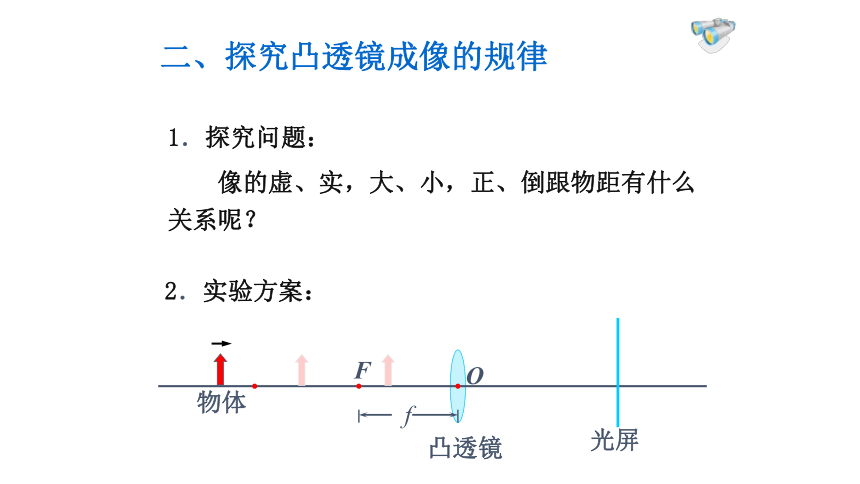

1．探究问题：
二、探究凸透镜成像的规律
f
F
O
凸透镜
2．实验方案：
光屏
物体
　　像的虚、实，大、小，正、倒跟物距有什么关系呢？

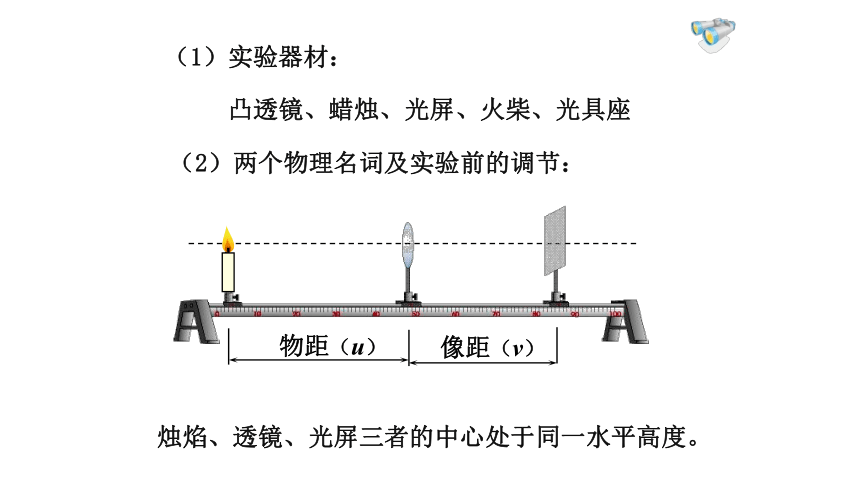

（1）实验器材：
烛焰、透镜、光屏三者的中心处于同一水平高度。　
（2）两个物理名词及实验前的调节：
　　凸透镜、蜡烛、光屏、火柴、光具座
物距（u）
像距（v）
　　

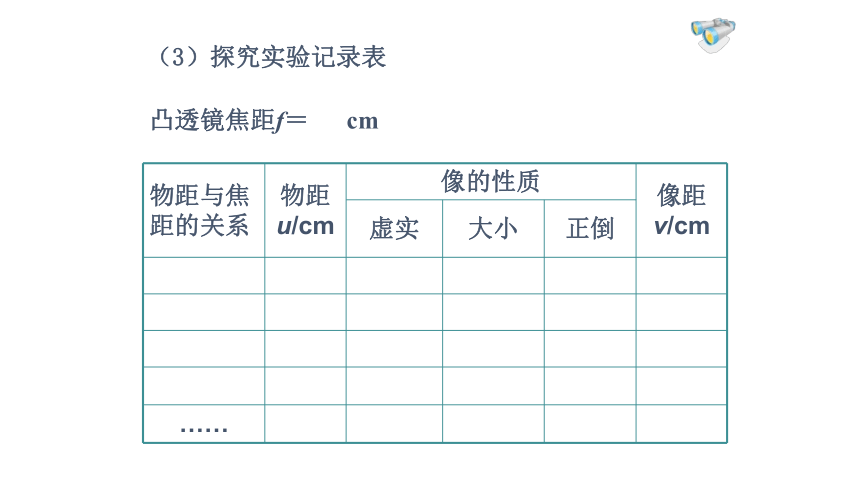

凸透镜焦距f＝ cm
物距与焦距的关系 物距u/cm 像的性质 像距v/cm
虚实 大小 正倒
……
（3）探究实验记录表

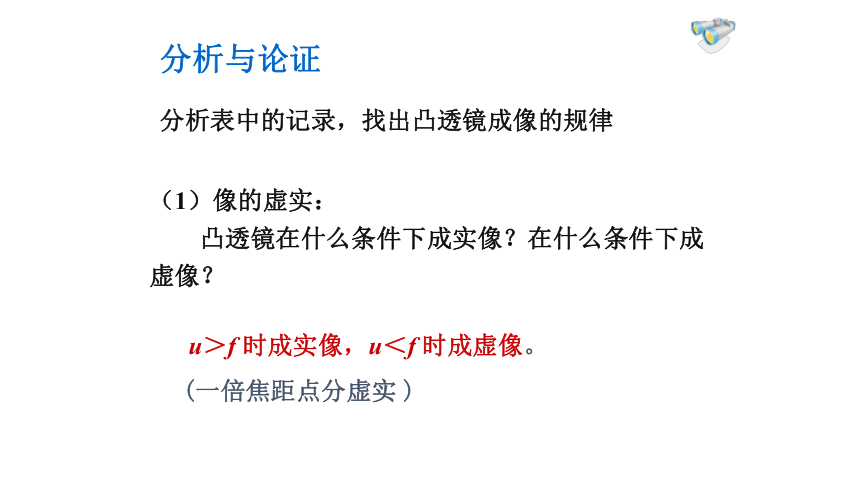

分析表中的记录，找出凸透镜成像的规律
　　
u＞f 时成实像，u＜f 时成虚像。
(一倍焦距点分虚实 )
（1）像的虚实：
　　凸透镜在什么条件下成实像？在什么条件下成虚像？
分析与论证
（2）像的大小：
　　凸透镜在什么条件下成缩小的实像？在什么条件下成放大的实像？有没有缩小的虚像？
u＞v时，得到缩小实像；
　u＜v时，得到放大实像。
分析与论证
　　
（2）像的大小：
思考：难道实像只有放大和缩小两种情况？
动画演示：
当u＝v＝2f 时成等大的实像。
二倍焦距点分大小。（没有缩小的虚像。 ）
5．分析与论证
物距 （u） 像的性质
应用
倒立 或正立 放大 或缩小 实像 或虚像 像距 （ v）
u＞2f
u=2f
f＜u＜2f
u＝f
u＜f
f＜v＜2f
v＝2f
v＞2f
不成像
倒立
倒立
倒立
实像
缩小
实像
等大
放大
实像
正立
放大
虚像
照相机、
眼睛
投影仪、
幻灯片
放大镜
测凸透镜焦距
总结：凸透镜成像的规律
当物体在二倍焦距以外时，凸透镜成______、_______、_______像；像距在焦一倍焦距和二倍焦距之间。
当物体在一倍焦距和二倍焦距之间时，凸透镜成______、_______、_______像；像距在二倍焦距以外。
当物体在一倍焦距以内时，凸透镜成______、_______、_______像；像距大于物距。
当物体放在焦点上时，_______，平行光射出。
凸透镜成像规律
倒立
缩小
实
倒立
放大
实
正立
放大
虚
不成像
根据透镜成像规律：
物体从距凸透镜两倍焦距以外靠近凸透镜时，像逐渐______透镜，像距逐渐______，像也逐渐______，并且像是_____立_____像。
当物体移至___________时，像和像距都变得“无限大”，因而在光屏上_________。
当物体越过焦点，继续向凸透镜移动时，像的性质发生了改变，像出现在物体的_____侧，变成_____、_____立、_____像。
练习：
远 离
增 大
增 大
倒
同
放 大
正
虚
实
凸透镜的焦点
无法成像
课堂作业：
1、在凸透镜成像的观察实验中，已知凸透镜的焦距是10cm，点燃的蜡烛放在凸透镜前25cm处，则在光屏上所成清晰的像是：（ ）
A、倒立缩小的实像 　B、正立缩小的实像 　
C、倒立放大的实像 　D、正立放大的虚像
2、在做观察“凸透镜成像”的实验时，物体放在距离凸透镜60cm处，在光屏上得到一个倒立、缩小的实像，则该凸透镜的焦距可能是（ ） A 、20cm B、30cm C 、60cm D、80㎝
3、某同学用焦距为10㎝的放大镜去观察书上的文字，看到了正立放大的文字，则文字到凸透镜的距离为（ ）
A、25㎝ B、15㎜ C、6㎝ D、12㎝
4、物体从8f处向2f处移动的过程中，像始终是 像，但像逐渐 。
5、画出下列各图的折射光线或入射光线：
6、某物体放在离凸透镜20cm处，无论怎样移动光屏，光屏上始终得不到像，则该凸透镜的焦距可能是（ ）
A、30 cm B、15 cm
C、10 cm D、5 cm
A
7、如图所示，是赵强同学用蜡烛、凸透镜和光屏研究凸透镜成像规律的实验装置，其中还需要调整的是_________________。调整后烛焰能在光屏上成____________立的实像，若想使像变大，应将蜡烛向______移。
光屏的高度
缩小倒
右
