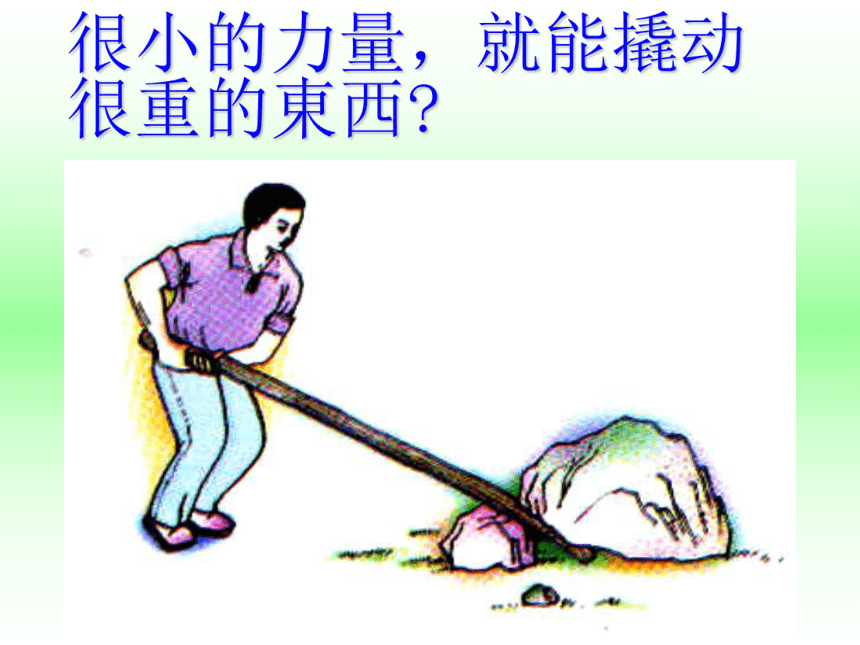

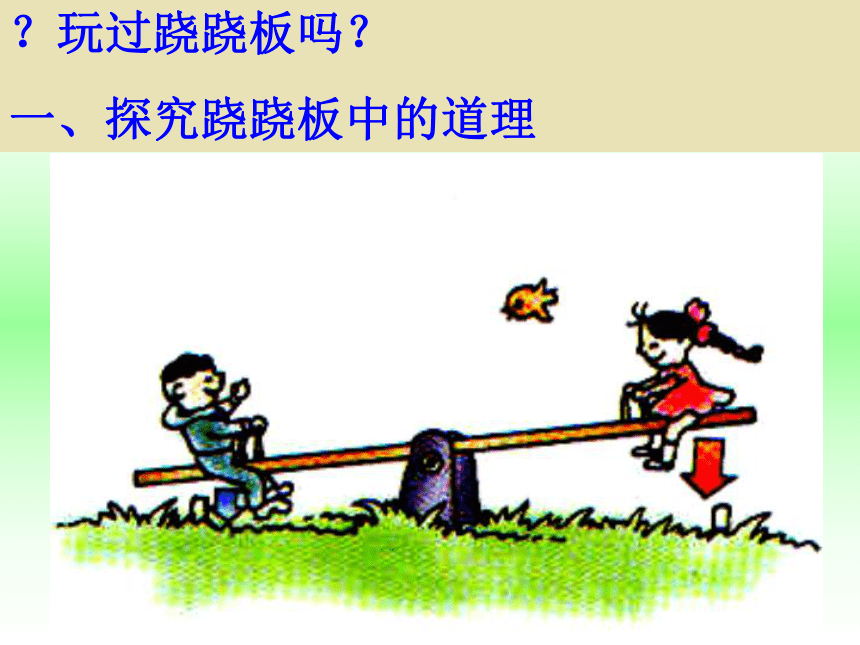

课件34张PPT。三千多年前，古埃及人修建金字塔，靠什么搬动巨大石块的。很小的力量，就能撬动很重的東西?？玩过跷跷板吗？

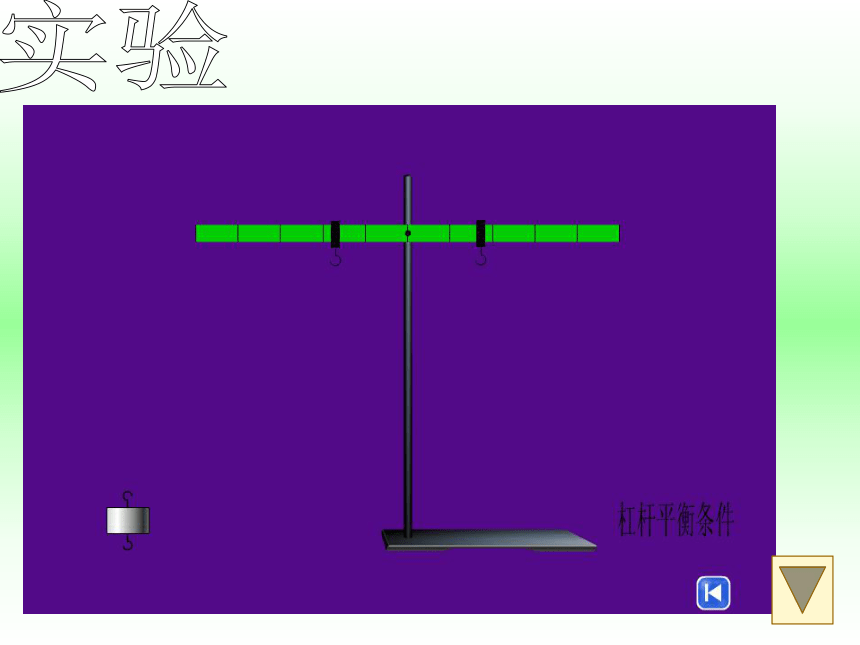

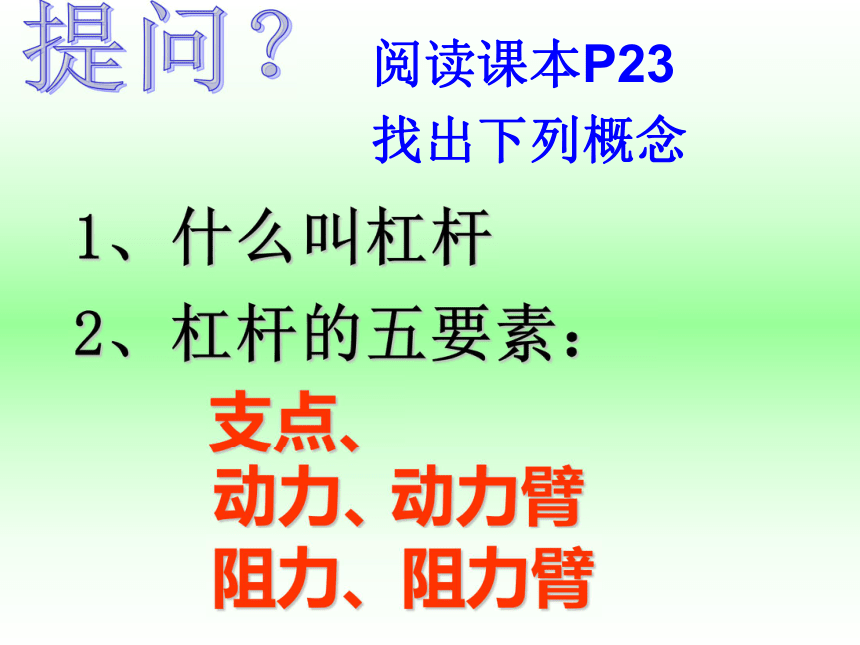

一、探究跷跷板中的道理实验1、什么叫杠杆支点、动力、动力臂阻力、阻力臂提问？2、杠杆的五要素：阅读课本P23

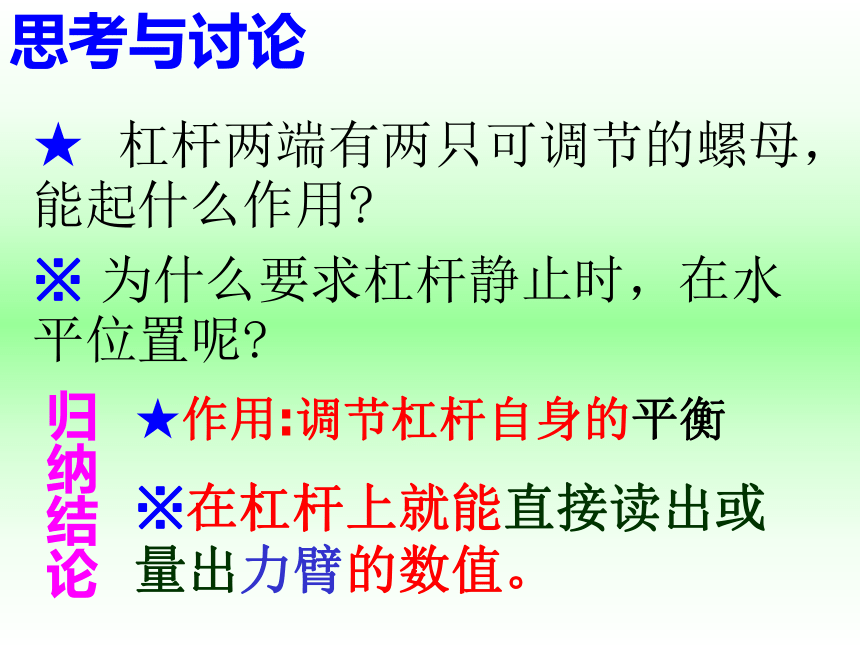

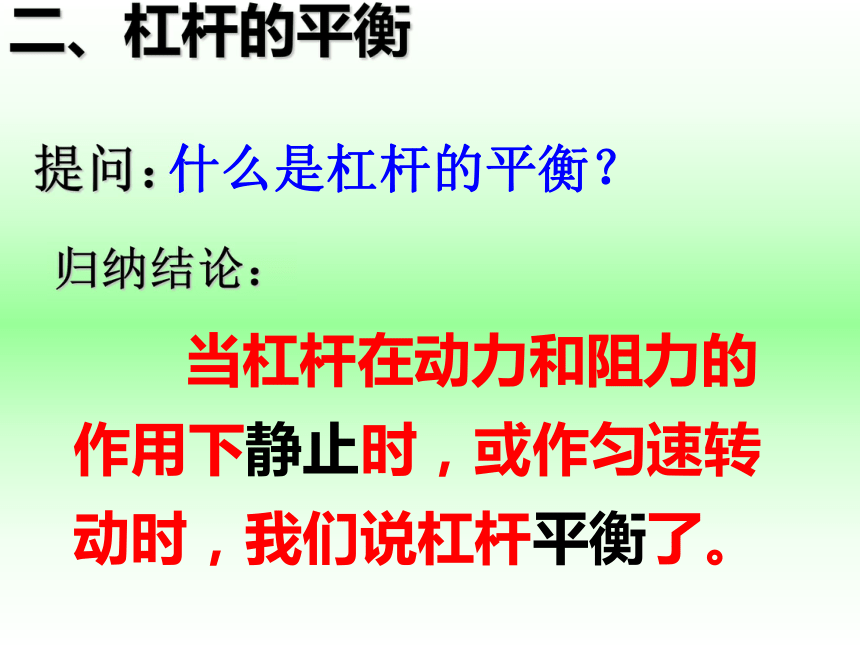

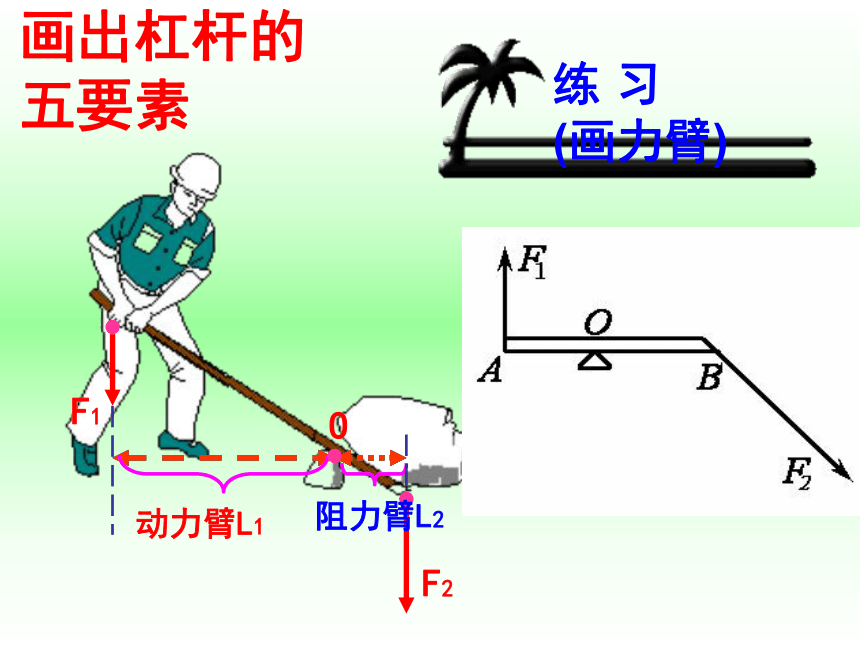

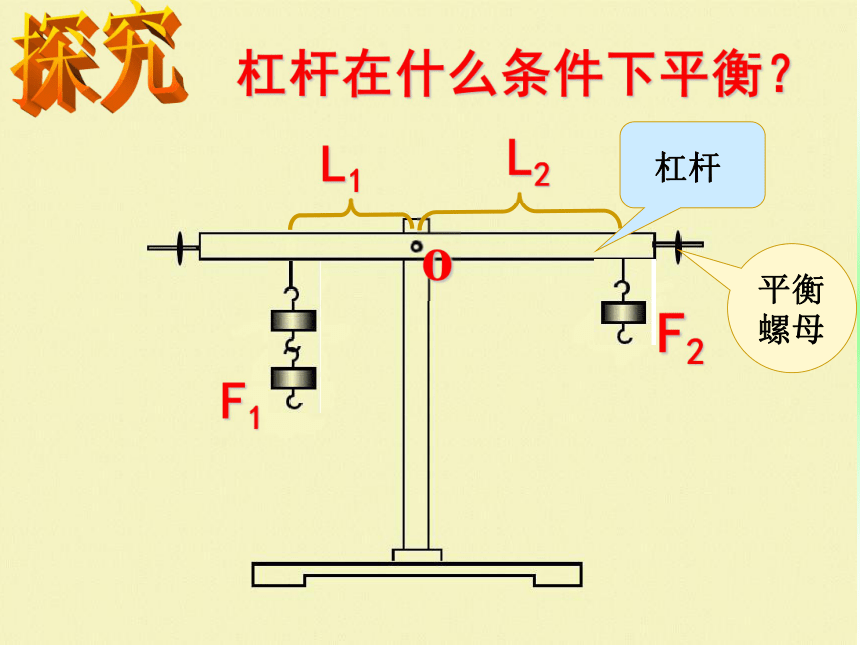

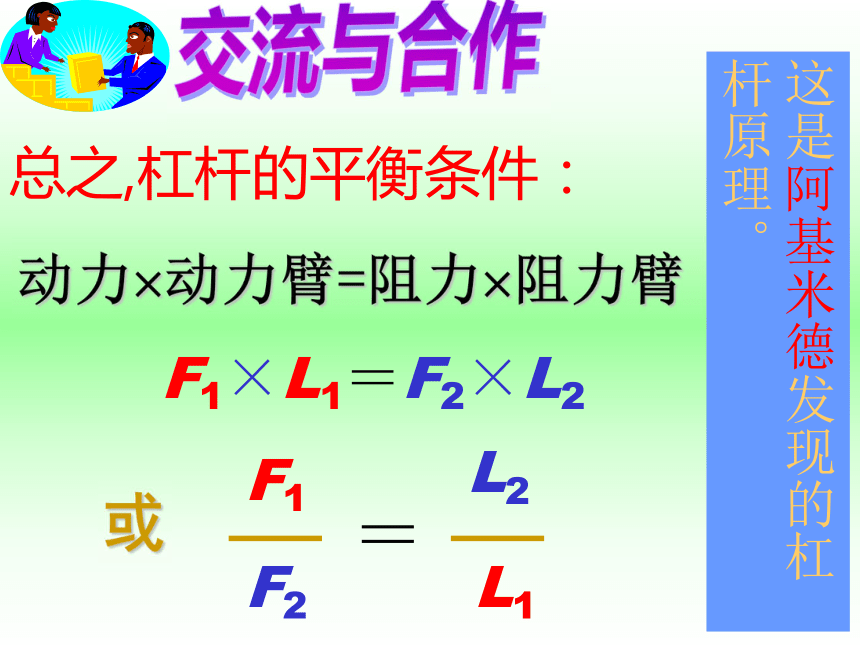

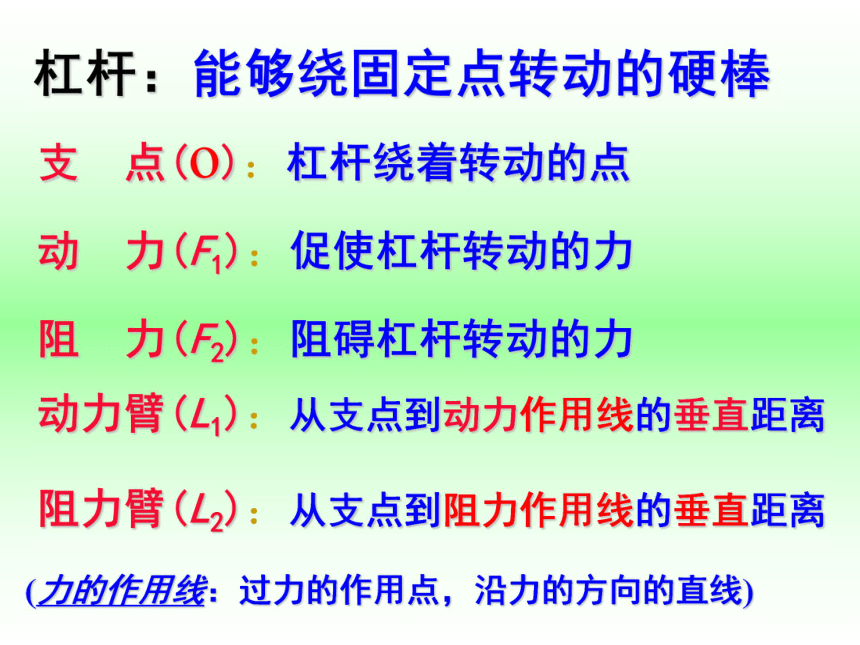

找出下列概念支 点(o)：杠杆绕着转动的点动 力(F1)：促使杠杆转动的力阻 力(F2)：阻碍杠杆转动的力动力臂(L1)：从支点到动力作用线的垂直距离阻力臂(L2)：从支点到阻力作用线的垂直距离(力的作用线：过力的作用点，沿力的方向的直线)杠杆：能够绕固定点转动的硬棒 F1F2动力臂L1阻力臂L2画出杠杆的五要素二、杠杆的平衡提问：什么是杠杆的平衡？归纳结论： 当杠杆在动力和阻力的作用下静止时，或作匀速转动时，我们说杠杆平衡了。F1F2o杠杆在什么条件下平衡？探究杠杆平衡思考与讨论★ 杠杆两端有两只可调节的螺母，能起什么作用?※ 为什么要求杠杆静止时，在水平位置呢?归纳结论★作用:调节杠杆自身的平衡※在杠杆上就能直接读出或量出力臂的数值。总之,杠杆的平衡条件：交流与合作动力?动力臂=阻力?阻力臂这是阿基米德发现的杠杆原理。F1×L1＝F2×L2或2.把重为4N和12N的物体分别挂在杠杆的两端,杠杆平衡时,两端的长度之比是＿＿＿＿.1.一根杠杆动力臂与阻力臂之比是3:2,要使杠杆平衡,则动力与阻力之比是______.2:33:1Classroom exercises例题：如图，男孩重750N，女孩重250N。当男孩离转轴0.5m时，女孩应该坐在哪里才能使翘翘板平衡？（课本P24）Classroom exercisesAOBCF2F1F1=?F2=490NL1=OC=0.7mL2=OA=0.1m分 析：F1×L1＝F2×L2用撬棒撬石头，手握在撬棒的末端B端，其中AO＝0.1m，AB＝1m，OC＝0.7m，要撬起石头需要490N的力，求在B端要用多少向下的力才能撬起石头？讨论：
如何正确选用这些剪刀？为什么？省力杠杆费力杠杆省力杠杆费力杠杆费力杠杆阻力臂长动力臂长3、各式各样的剪刀都是一对对杠杆，要剪开较硬的物体，使用哪种剪刀最合适（ ）?????????????????????????BClassroom exercises4.下列工具中省力杠杆是______；
费力杠杆是_____；等臂杠杆是___。1、3、24、655.说出下列工具哪些是省力杠杆还是费力杠杆。费力杠杆省力杠杆省力杠杆省力杠杆归纳L1>L2
F1(动力<阻力)L1F1>F2
(动力>阻力)L1=L2
F1=F2
(动力=阻力)人体内的杠杆费力杠杆古人对杠杆的利用
1.要使右图杠杆保持平衡,最省力的方向是( )CAClassroom exercises2.一根轻质杠杆，在左右两端分别挂在200N和300N的重物时，杠杆恰好平衡．若将两边物重同时减少50N，则杠杆（?）
A．左端下沉 B．右端下沉
C．仍然平衡 D．无法确定BClassroom exercises小结作 业
homework作 业
homework1、课本P27 第2,3,4题
2、同步精炼1、如图，杠杆处于平衡状态。现往右边加一个钩码，要使杠杆再次平衡，应该（ ）
A. 左边加一个钩码
B. 把左边钩码向右移动一格
C. 右边钩码向左移动一格
D. 右边钩码向右移动一格
课堂达标训练C2、如图，拉力F作用在杠杆AC的中点B上，使杠杆在水平位置平衡，如果AC=1.2米，这时重力G的力臂是_____米；如果重力为10牛，则拉力是_____牛。1.220 3、图3所示的杠杆处于平衡状态。如果两边各减少一个钩码，则 [ ] A．杠杆仍平衡 B．杠杆绕O点顺时针转动 C．杠杆绕O点逆时针转动 D．无法判断。
C4.左图中轻棒OA可绕O点转动，OA长1.8m，在杆上距O点0.6m处的B点用绳挂一个重120N的物体G，若要使OA如左图所示位置平衡，则在A点应施加的最小力为_____________N，试在右图中由所给条件作出该力的图示。20N5．将大桥的结构进行简化，取其部分可抽象成如图所示的模型。
（1）可以看出它用到了杠杆的相关知识。
其中O是______， 代表桥重和过往车辆等产生的对桥的作用力。
（2）为了减小钢索承受的拉力，在需要与可能的前提下，可以适当增加塔桥的高度。请分析原因。
F1支点增加桥塔的高度，可以增大拉力的力臂，根据杠杆的平衡条件，钢索所受拉力也随之减小 方法小结 1、在认识杠杆的基础上，重点理解力臂的概念，会画杠杆的力臂.作力臂的一般程序是：确定 支点、动力和阻力；画两个力的作用线(必要时作用线可用虚线延长)；从支点向两力的作用 线作垂线(标明垂足)，用大括号标注出相应的力臂.力臂可在杠杆上，也可不在杠杆上，通 过支点的力臂为0.2、杠杆平衡是指杠杆在力的作用下保持静止或匀速转动状态，杠杆平 衡时需满足的条件是F1L1=F2L2. L1、L2分别是动力臂和阻 力臂，找准力臂是解决杠杆平衡条件的关键.
方法小结3、 根据杠杆平衡条件可将杠杆进行分类.
当L1＞L2时，F1＜F2为省力杠杆；
当L1＜L2时，F1 ＞F2为费力杠杆；
当L1=L2时，F1=F2为等臂杠杆.方法小结
