初中物理人教版八年级上册 第四章 第2节 光的反射 同步课件 (共22张PPT)

(共22张PPT)
第四章 光现象
第二节 光的反射
光在同种均匀介质中是怎么传播的？
问题：
光在同种均匀介质中沿直线传播
答：
光在传播过程中若遇到障碍物时会怎样呢？
猜想：
光会反射回来。

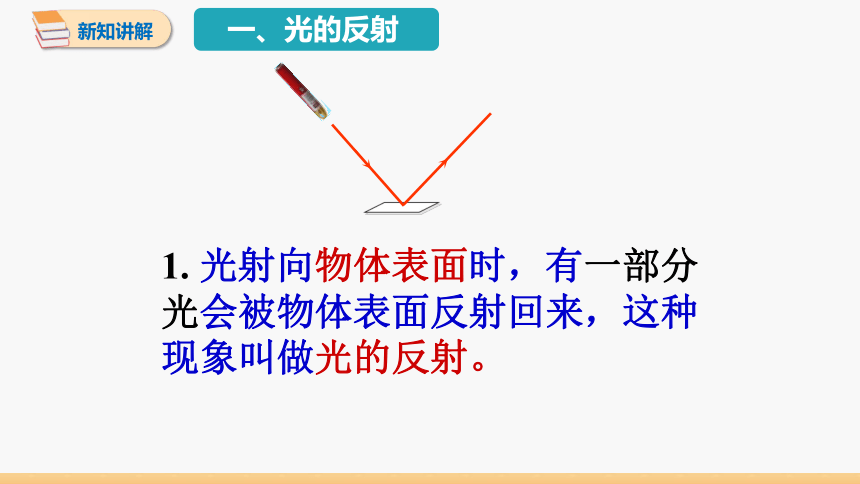

一、光的反射
1. 光射向物体表面时，有一部分光会被物体表面反射回来，这种现象叫做光的反射。
反射面
法线
入射光线
反射光线
入射角
一点，两角，三线
入射点
法线：通过入射点,垂直于反射面的直线（ON）--虚线
入射角：入射光线与法线的夹角 （ i ）
反射角：反射光线与法线的夹角 ( r )
i
r
反射角
认识要素
N

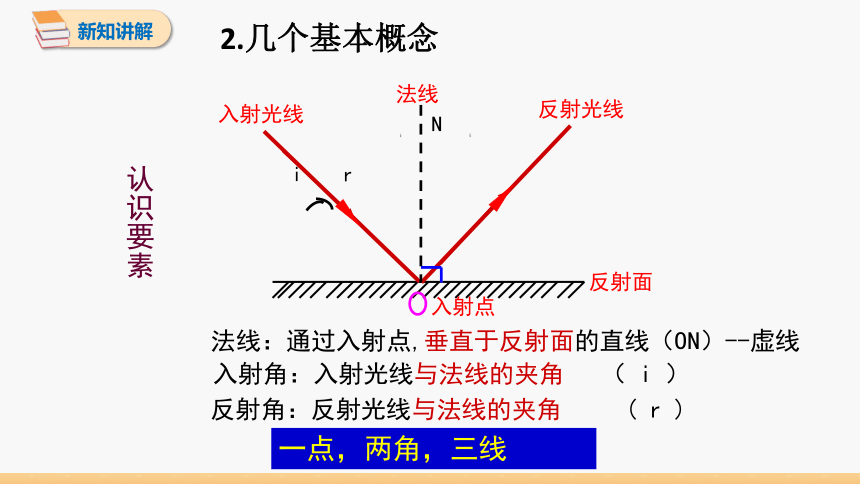

2.几个基本概念

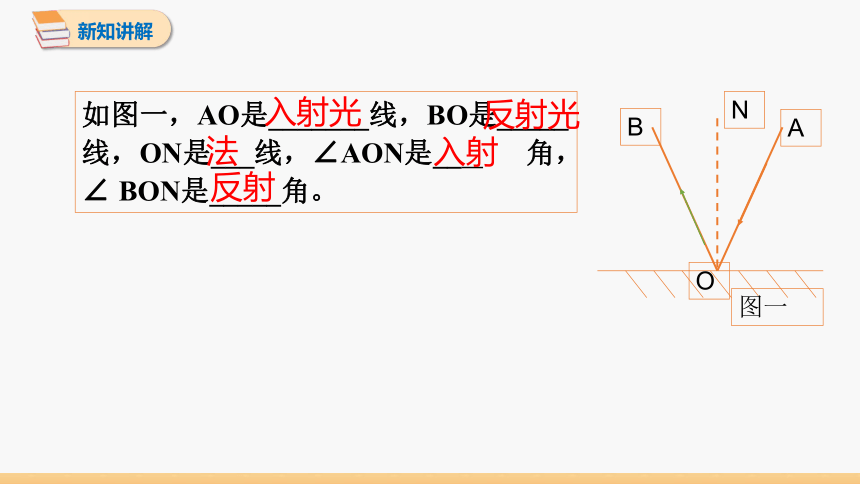

如图一，AO是_______线，BO是_____ 线，ON是___线，∠AON是__ 角， ∠ BON是_____角。
O
N
A
B
图一
入射光
反射光
法
入射
反射

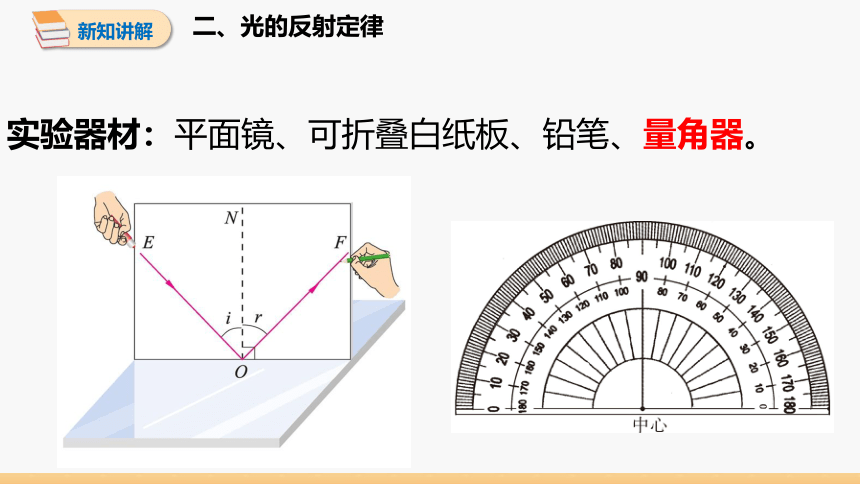

实验器材：平面镜、可折叠白纸板、铅笔、量角器。
二、光的反射定律

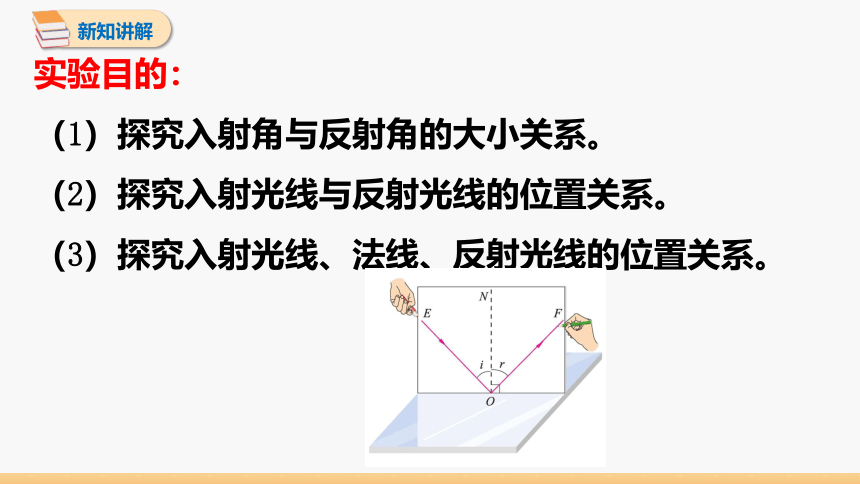

实验目的：
（1）探究入射角与反射角的大小关系。
（2）探究入射光线与反射光线的位置关系。
（3）探究入射光线、法线、反射光线的位置关系。
反射光线、入射光线和法线在同一平面内
反射光线和入射光线分居法线两侧
反射角等于入射角
1.（三线共面）
2.（法线居中）
3.（两角相等）
（注意顺序啊！）
法线
入射光线
反射光线
入射角
i
r
反射角
N
探究4：入射角增大或减小,反射角怎样变化
结论4:反射角随入射角的增大而增大，减小而减小
探究5.光线垂直入射时，情况怎样？
结论5：
当光线垂直入射时，它将被垂直反射出去。
入射角=
反射角=
0。
（1）白色可折转粗糙硬纸板。
（2） 纸板应与镜面垂直放置。
（3）让光 贴着 纸板入射的目的： 。
显示光路
（4）多次测量的目的： 。
（5）实验应在 较暗 的环境中进行。
（6）实验中是如何证明 “三线共面” 的？
（7）光路的 可逆性 证明。
寻找普遍规律
（8）反射角等于入射角不能说成是入射角等于反射角，或入射角随着反射角的增大而增大。
（9）当入射光线垂直入射时，反射角等于入射角等于0°；当入射角增大时，反射角增大。
o
结论：在反射现象中，光路可逆。
问题：如果让反射光线逆着入射光线的方向照射到平面镜上，我们会看到什么？
A
B
你从镜子看见别人的眼睛时，别人也同时可以从平面镜里看见你的眼睛，你信吗？说说你的道理。
可逆
三、在反射现象中，光路是 的。
在反射现象中，光路是可逆的。
四、镜面反射和漫反射
平面镜
射向不同方向
漫反射
平行光线射到粗糙表面上，反射光线会
，这种反射叫
白纸
镜面反射和漫反射都遵循光的反射规律
光的反射
概念
光射向物体表面时，有一部分光会被物体表面反射回来，这种现象叫做光的反射
反射定律
三线共面
两线分居
两角相等
在反射现象当中，光路是 的
可逆
两种反射
镜面反射
漫反射
都遵循光的反射规律
1.如图所示的四种现象中，属于光的反射现象的是（ ）
A.小孔成像
B.月食
C.树荫下的光斑
D.湖面的倒影
D
2．在图中画出入射光线对应的反射光线。
