第五章 透镜及其应用
第1节 透镜

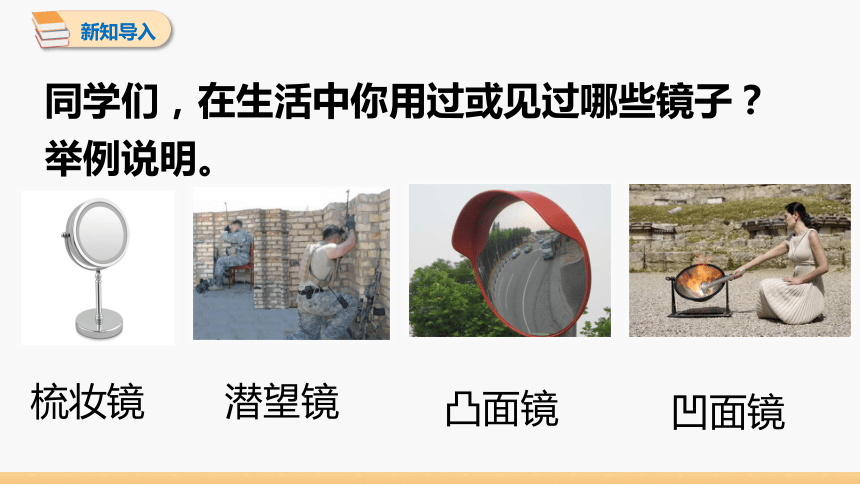

同学们，在生活中你用过或见过哪些镜子？举例说明。
梳妆镜
潜望镜
凸面镜
凹面镜
近视镜

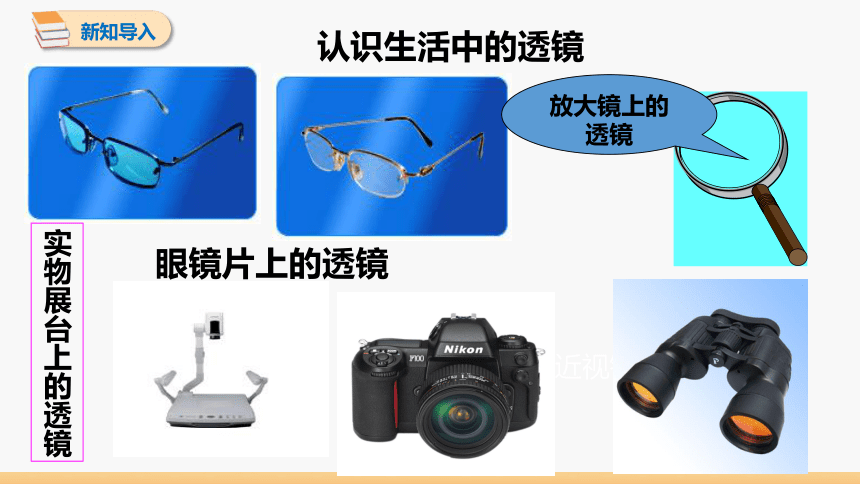

认识生活中的透镜
眼镜片上的透镜
实物展台上的透镜
照相机上的透镜
放大镜上的
透镜
望远镜上的透镜

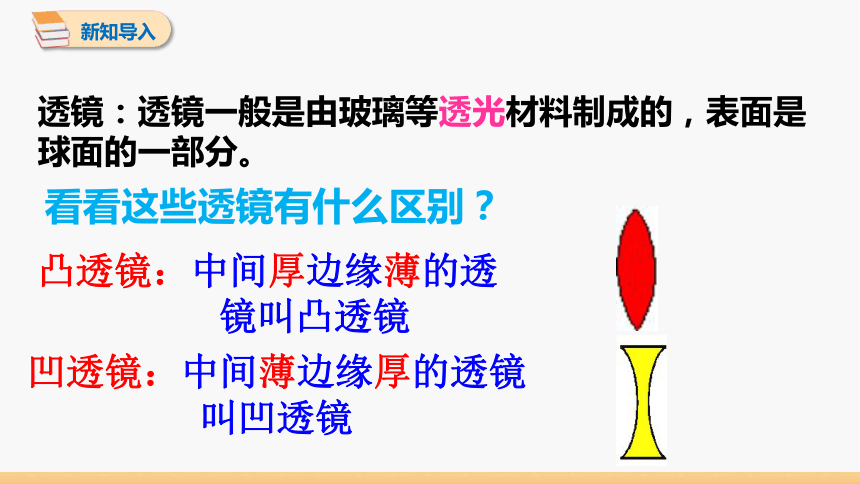

透镜：透镜一般是由玻璃等透光材料制成的，表面是 球面的一部分。
看看这些透镜有什么区别？
凸透镜：中间厚边缘薄的透
镜叫凸透镜
凹透镜：中间薄边缘厚的透镜
叫凹透镜

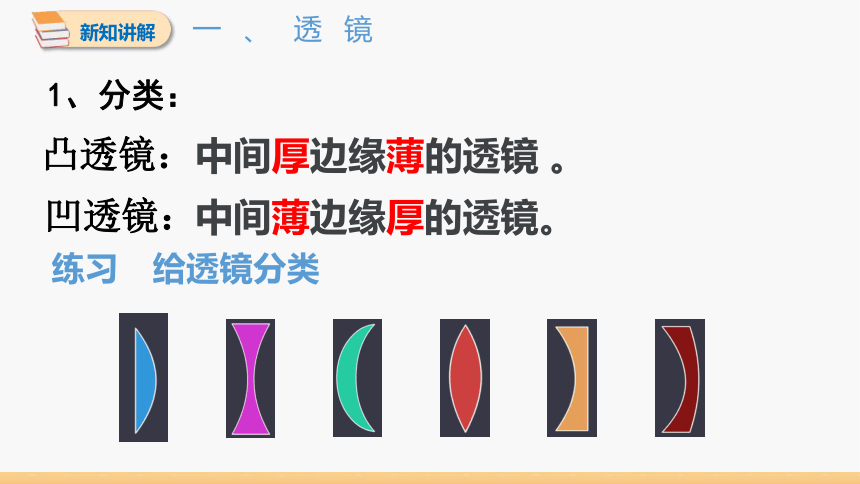

1、分类：
凸透镜：
中间厚边缘薄的透镜 。
凹透镜：
中间薄边缘厚的透镜。
给透镜分类
练习
一、透镜
C1
C2
主光 轴

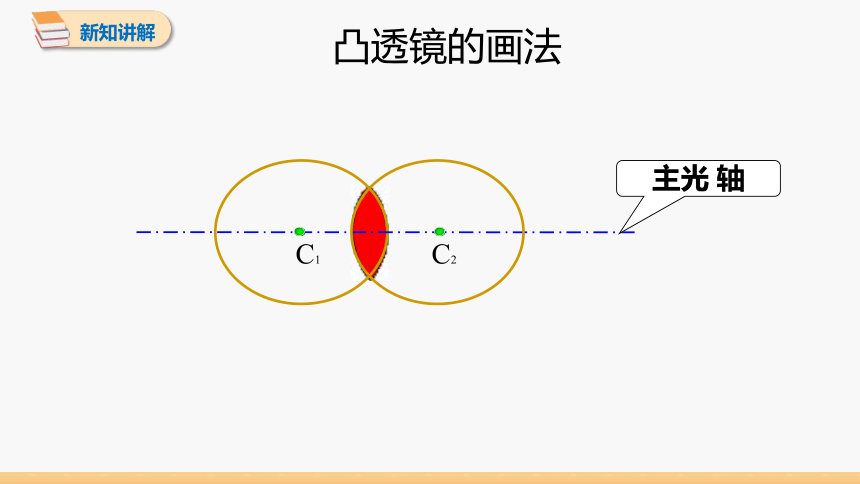

凸透镜的画法
C2
C1
主光轴

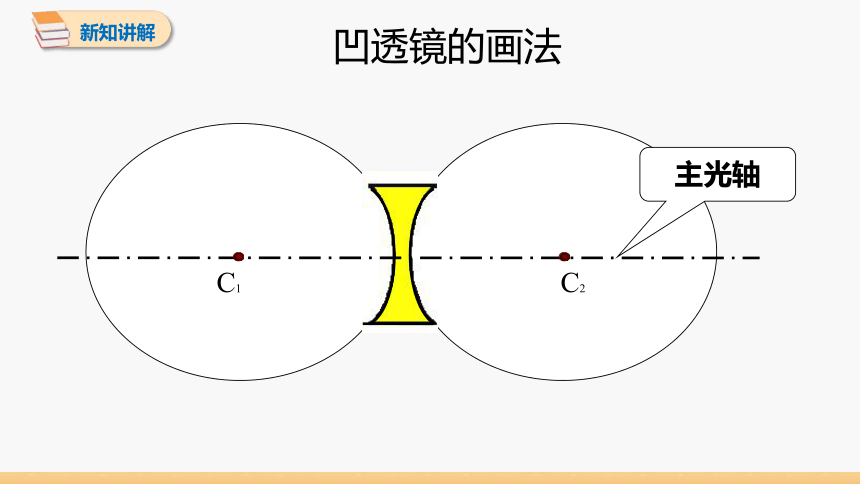

凹透镜的画法

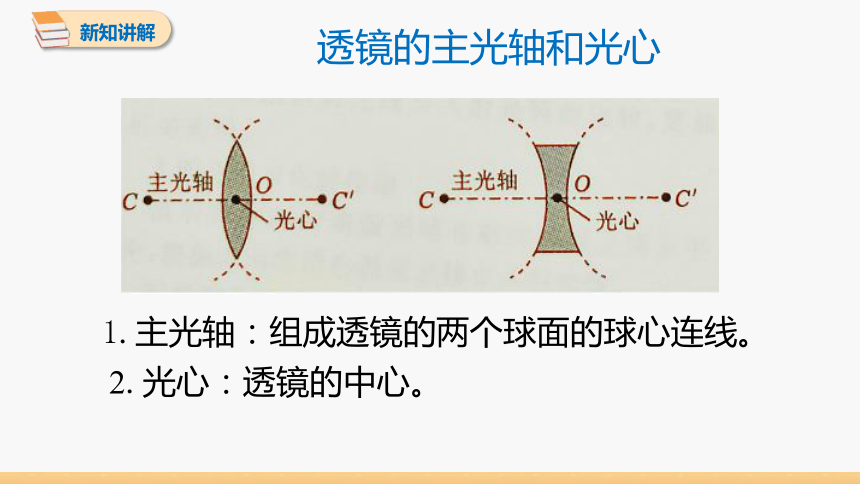

透镜的主光轴和光心
1.主光轴：组成透镜的两个球面的球心连线。
2.光心：透镜的中心。

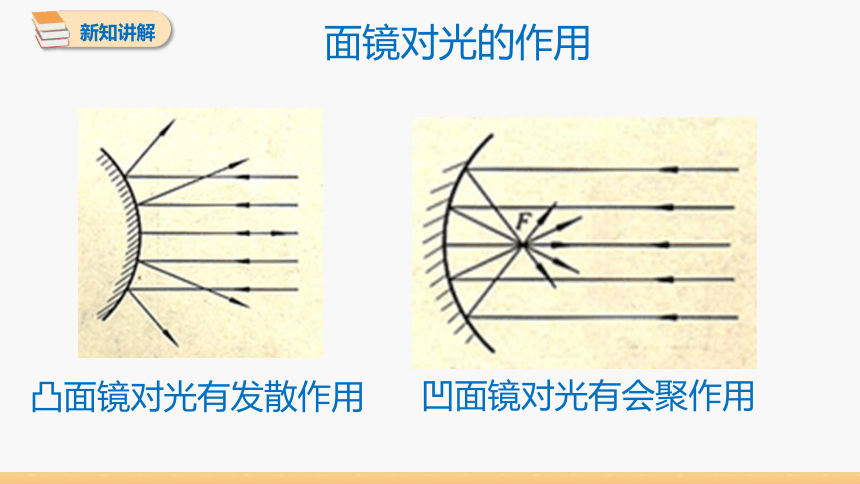

面镜对光的作用
凸面镜对光有发散作用
凹面镜对光有会聚作用

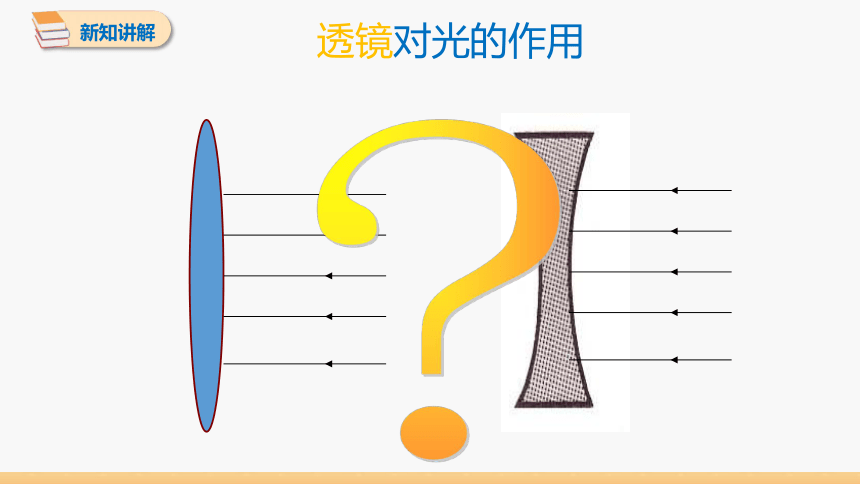

透镜对光的作用

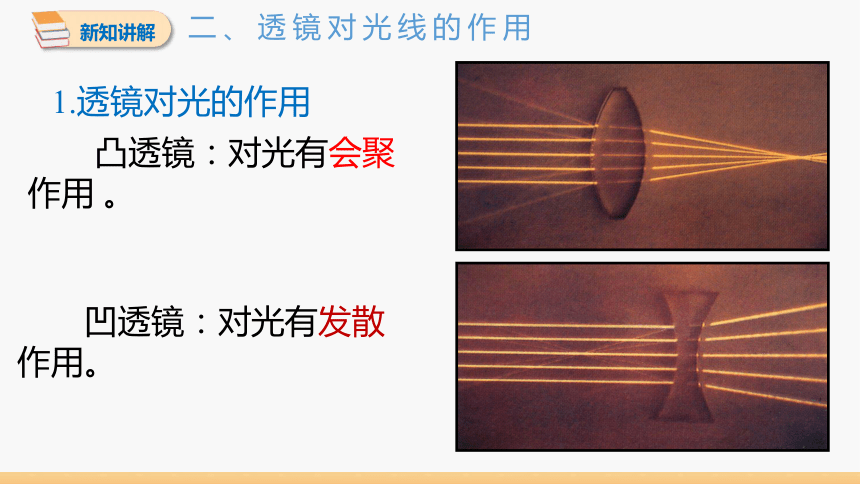

1.透镜对光的作用
凸透镜：对光有会聚作用 。
凹透镜：对光有发散作用。
二、透镜对光线的作用
O
F
f
焦点（F）：平行于主轴的平行光通过凸透镜后会聚于一点。
焦距（f）：焦点到光心的距离。
焦距
主光轴
焦点
F
F
f
f
焦距
焦距
凸透镜有几个焦点呢？
凸透镜有两个焦点
焦点到凸透镜光心的距离叫做焦距( f )。
两边的焦距相等
F
F
凸透镜的焦距越小，对光的会聚能力越强。
F
虚焦点
f
虚焦点(F)：平行于主光轴的光线通过凹透镜后发散，折射光线的反向延长线相交于主光轴上一点。
焦距（f）：焦点到光心的距离。
O
F
F
焦点到凹透镜光心的距离叫做焦距( f )。
两边的焦距相等
【反思】
1、凸透镜是不是一定把入射光会聚于一点？
2、凹透镜是不是一定会折射出发散光束？
【反思】
1、凸透镜是不是一定把入射光会聚于一点？
2、凹透镜是不是一定会折射出发散光束？
折射光线更偏向主光轴
会聚:
发散:
相对于入射光线
折射光线更偏离主光轴
F
主轴
小结：凸透镜对所有光线都起会聚作用。
F
F
F
F
F
小结：凹透镜对经过它的所有光线都起发散作用（更远离主光轴）
矿泉水瓶能引发火灾？
凸透镜的三条特殊光线
F
F
F
F
F
F
1、过光心的光线传播方向不变
2、平行主光轴的光线经凸透镜折射后通过焦点
3、通过焦点的光线经凸透镜折射后平行于主光轴
凹透镜的三条特殊光线
1、过光心的光线传播方向不变
2、平行主光轴的光线经凹透镜折射后发散射出，反向延长线通过焦点
3、通过焦点的光线经凹透镜折射后平行于主光轴
F
F
F
F
F
F
用什么办法找焦点、测焦距？
找到最小、最亮的光斑，这就是该凸透镜的焦点。
测量这个光斑到凸透镜的距离，就是该凸透镜的焦距。
你有几种简易的方法，辨别放大镜和眼镜是用凸透镜还是凹透镜？
方法一：“摸”
厚薄部位
方法二：“看”
透过透镜观察物体
方法三：“照”
光路聚散
在这些辨别透镜种类的方法中，你认为哪种方法较好。为什么？
一、透镜的分类：
二、关于透镜的名词：
1、主 光 轴
---通过两个球面球心的直线叫做透镜的主光轴。
2、光 心(O)
---主光轴上特殊的点，通过它的光线传播方向
不改变，这个点叫做透镜的光心。
3、焦 点( F)
---平行于主光轴的光线通过凸透镜后会聚于主光轴
上的一点，这个点叫焦点。
4、焦 距( f )
---焦点到光心的距离叫焦距。
三、透镜对光线的作用：
1、凸透镜对光起会聚作用；2、凹透镜对光起发散作用
1、 通过光心的光线传播方向不改变。
2、平行于主光轴的光线经凸透镜折射后通 过 焦点；经凹透镜折射后发散，发散光线的反向延长线通过异侧虚焦点。
3、经过凸透镜焦点的光线折射后平行于主光轴射出。对着凹透镜异侧虚焦点入射的光线折射后平行于主光轴射出 。
四、透镜对三条特殊光线的作用：
1.一束光线在空气中经过凸透镜折射后,下列说法中正确的是（ ）
A.一定是平行光束
B.一定不是平行光束
C.一定是发散光束
D.折射光束比原来的光束会聚些.
D
[ZXX
[ 源:学|科
[]
2、根据图中光通过透镜前后的方向，在图中填上适当类型的透镜．
甲
丙
乙
